TROUBLE DIAGNOSIS

ATC-59

C

D

E

F

G

H

I

K

L

M

A

B

ATC

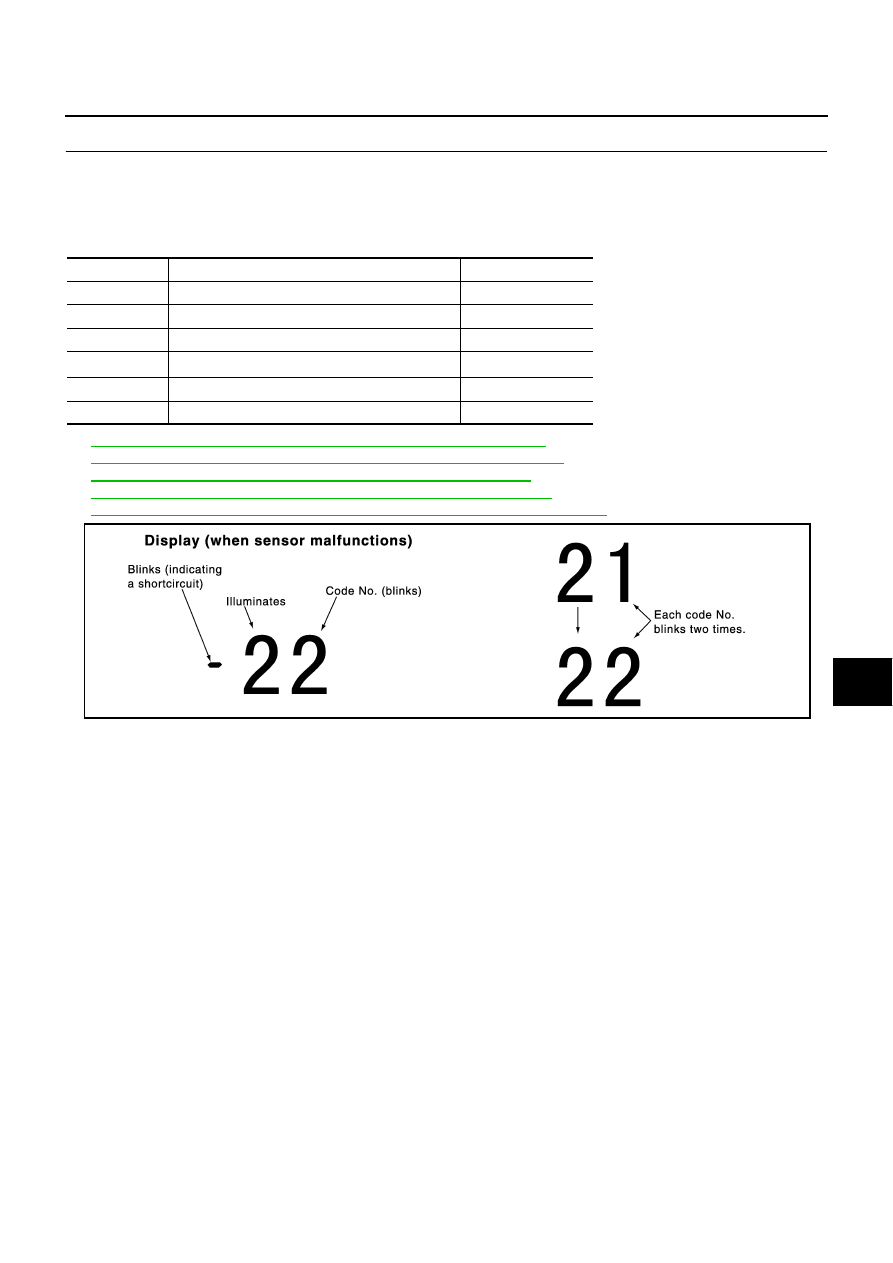

14.

CHECK MALFUNCTIONING SENSOR

Refer to the following chart for malfunctioning code No.
(If two or more sensors malfunction, corresponding code Nos. blink respectively twice.)
*1: Perform self-diagnosis STEP-2 under sunshine.
When performing indoors, aim a light (more than 60 W) at sunload sensor, otherwise code No. 25 will indicate
despite that sunload sensor is functioning properly.

*2:

ATC-110, "DIAGNOSIS PROCEDURE FOR AMBIENT SENSOR"

 .

*3:

ATC-113, "DIAGNOSIS PROCEDURE FOR IN-VEHICLE SENSOR"

 .

*4:

ATC-118, "DIAGNOSIS PROCEDURE FOR INTAKE SENSOR"

 .

*5:

ATC-115, "DIAGNOSIS PROCEDURE FOR SUNLOAD SENSOR"

 .

*6:

ATC-75, "DIAGNOSIS PROCEDURE FOR AIR MIX DOOR MOTOR PBR"

 .

>> INSPECTION END

Code No.

Malfunctioning sensor (Including circuits)

Reference page

21 / -21

Ambient sensor

*2

22 / -22

In-vehicle sensor

*3

24 / -24

Intake sensor

*4

25 / -25

Sunload sensor

*1

*5

26 / -26

Air mix door motor PBR (Driver side)

*6

27 / -27

Air mix door motor PBR (Passenger side)

*6

RJIA0227E

ATC-60

TROUBLE DIAGNOSIS

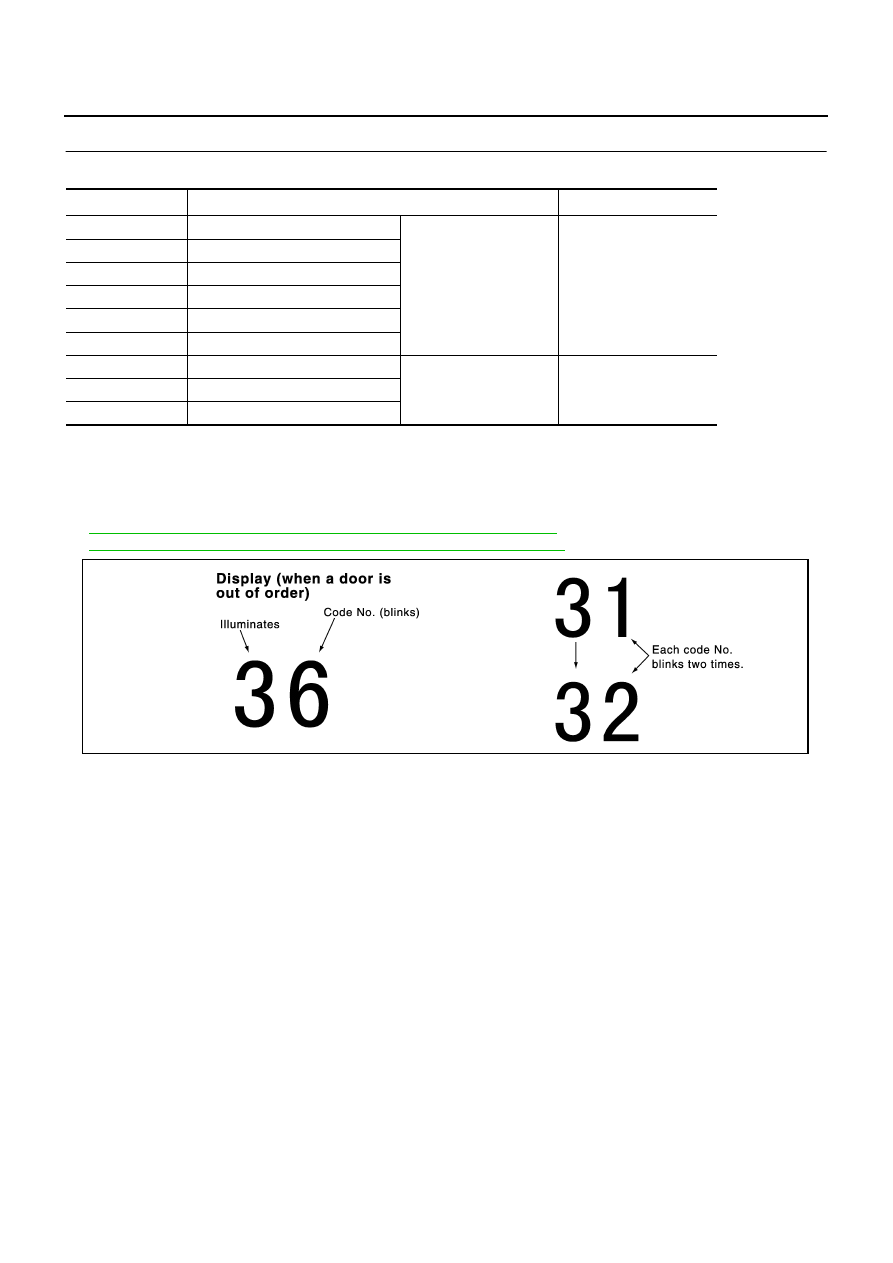

15.

CHECK MALFUNCTIONING DOOR MOTOR POSITION SWITCH

Mode and/or intake door motor position switch(es) is/are malfunctioning.

(If two or more mode or intake doors are out of order, corresponding code numbers blink respectively twice.)
*1: If mode door motor harness connector is disconnected, the following display pattern will appear.
31

→

32

→

33

→

34

→

35

→

36

→

Return to 31

*2: If intake door motor harness connector is disconnected, the following display pattern will appear.
37

→

38

→

39

→

Return to 37

*3:

ATC-72, "DIAGNOSIS PROCEDURE FOR MODE DOOR MOTOR"

 .

*4:

ATC-78, "DIAGNOSIS PROCEDURE FOR INTAKE DOOR MOTOR"

 .

>> INSPECTION END

Code No.

*1 *2

Mode or intake door position

Reference page

31

VENT (Driver side)

Mode door motor

*3

32

FOOT (Driver side)

33

DEF (Driver side)

34

VENT (Passenger side)

35

FOOT1 (Passenger side)

36

DEF (Passenger side)

37

FRE

Intake door motor

*4

38

20%FRE

39

REC

RJIA0228E

TROUBLE DIAGNOSIS

ATC-61

C

D

E

F

G

H

I

K

L

M

A

B

ATC

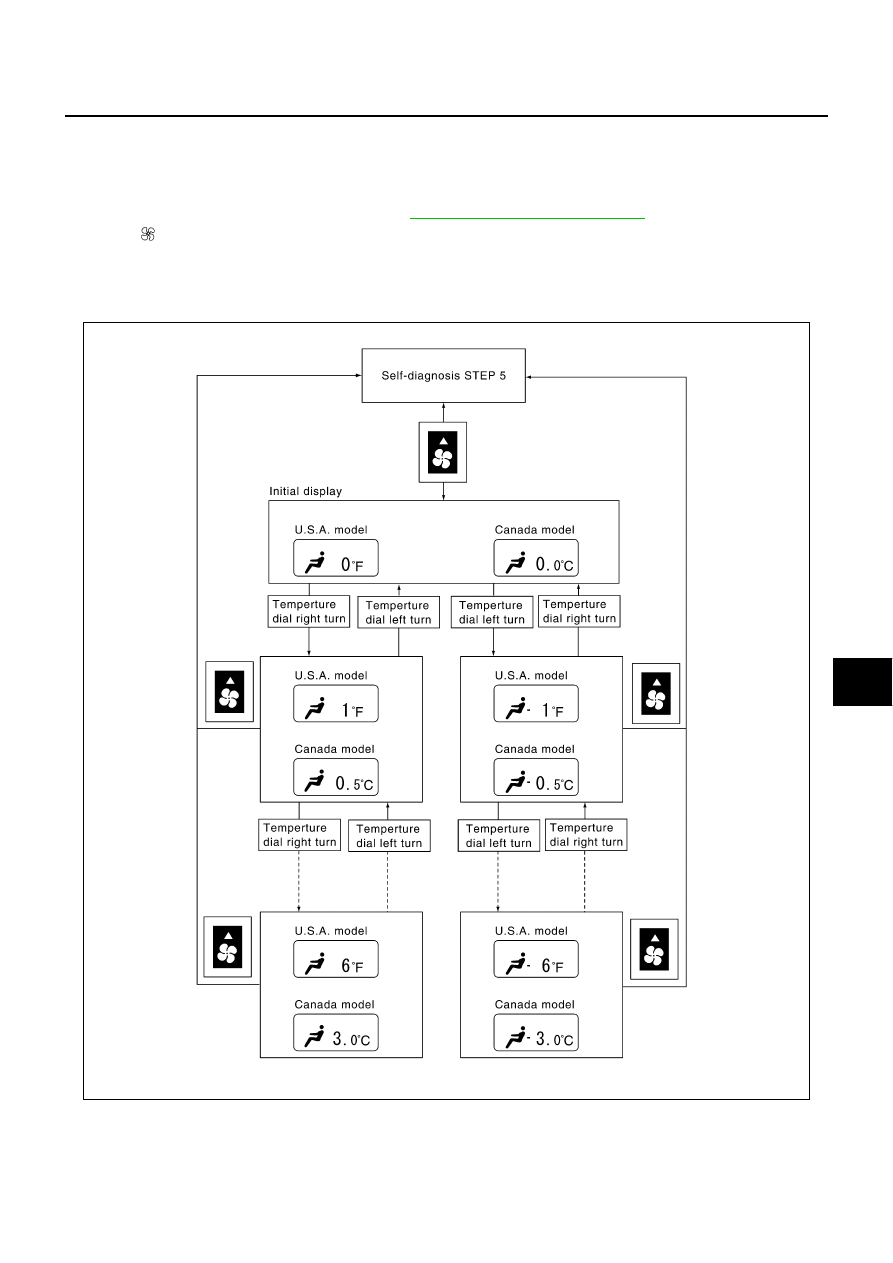

AUXILIARY MECHANISM: TEMPERATURE SETTING TRIMMER

The trimmer compensates for differences in range of

±

3

°

C (

±

6

°

F) between temperature setting (displayed dig-

itally) and temperature felt by customer.
Operating procedures for this trimmer are as follows:

●

Begin self-diagnosis STEP-5 mode. Refer to

ATC-53, "Self-diagnosis Function"

 .

●

Press   (fan) UP switch to set system in auxiliary mode.

●

Display shows “61” in auxiliary mechanism. It takes approximately 3 seconds.

●

Turn the temperature dial (driver side) as desired. Temperature will change at a rate of 0.5

°

C (1.0

°

F) each

time a dial   is turned.

When battery cable is disconnected or battery voltage below 10 V, trimmer operation is canceled. Temper-
ature set becomes that of initial condition, i.e. 0

°

C (0

°

F).

RJIA1274E

ATC-62

TROUBLE DIAGNOSIS

Operational Check

NJS0008C

The purpose of the operational check is to check if the individual system operates properly.

CHECKING MEMORY FUNCTION

1.

Set the temperature to 32

°

C (90

°

F).

2.

Press OFF switch.

3.

Turn ignition switch OFF.

4.

Turn ignition switch ON.

5.

Press AUTO switch.

6.

Confirm that the set temperature remains at previous temperature.

7.

Press OFF switch.

If NG, go to trouble diagnosis procedure for

ATC-105, "Memory Function"

 .

If OK, continue the check.

CHECKING BLOWER

1.

Press fan switch (up side) one time. Blower should operate on low speed. The fan symbol should have
one blade lit.

2.

Press fan switch (up side) one more time, and continue checking blower speed and fan symbol until all
speeds are checked.

3.

Leave blower on max. speed.

If NG, go to trouble diagnosis procedure for

ATC-81, "Blower Motor Circuit"

 .

If OK, continue the check.

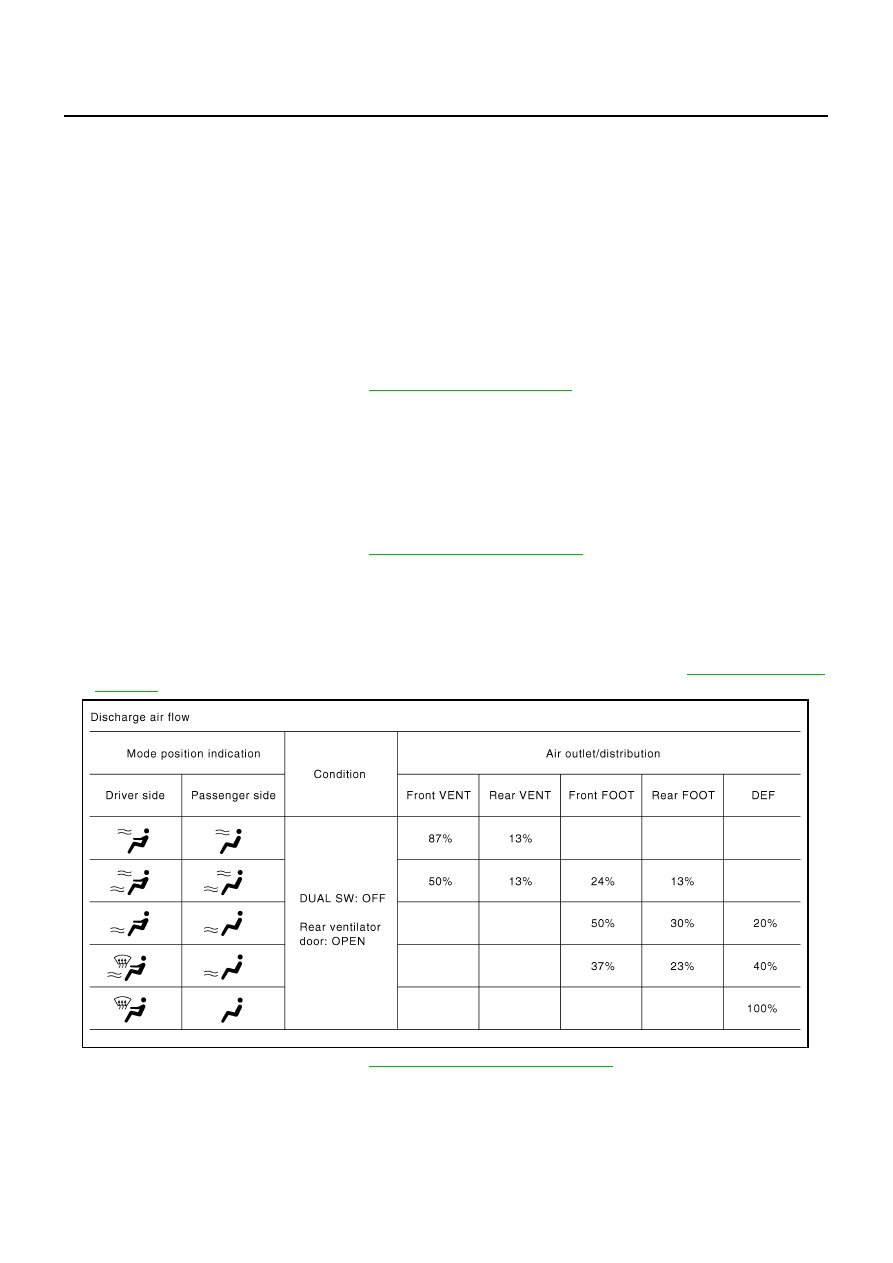

CHECKING DISCHARGE AIR

1.

Press MODE switch and DEF switch.

2.

Each position indicator should change shape.

3.

Confirm that discharge air comes out according to the air distribution table. Refer to

ATC-33, "Discharge

Air Flow"

 .

If NG, go to trouble diagnosis procedure for

ATC-70, "Mode Door Motor Circuit"

 .

If OK, continue the check.

NOTE:
Confirm that the compressor clutch is engaged (sound or visual inspection) and intake door position is at
FRESH when the DEF is selected.

Conditions

: Engine running at normal operating temperature

RJIA0222E
