BRAKE MASTER CYLINDER

BR-15

C

D

E

G

H

I

J

K

L

M

A

B

BR

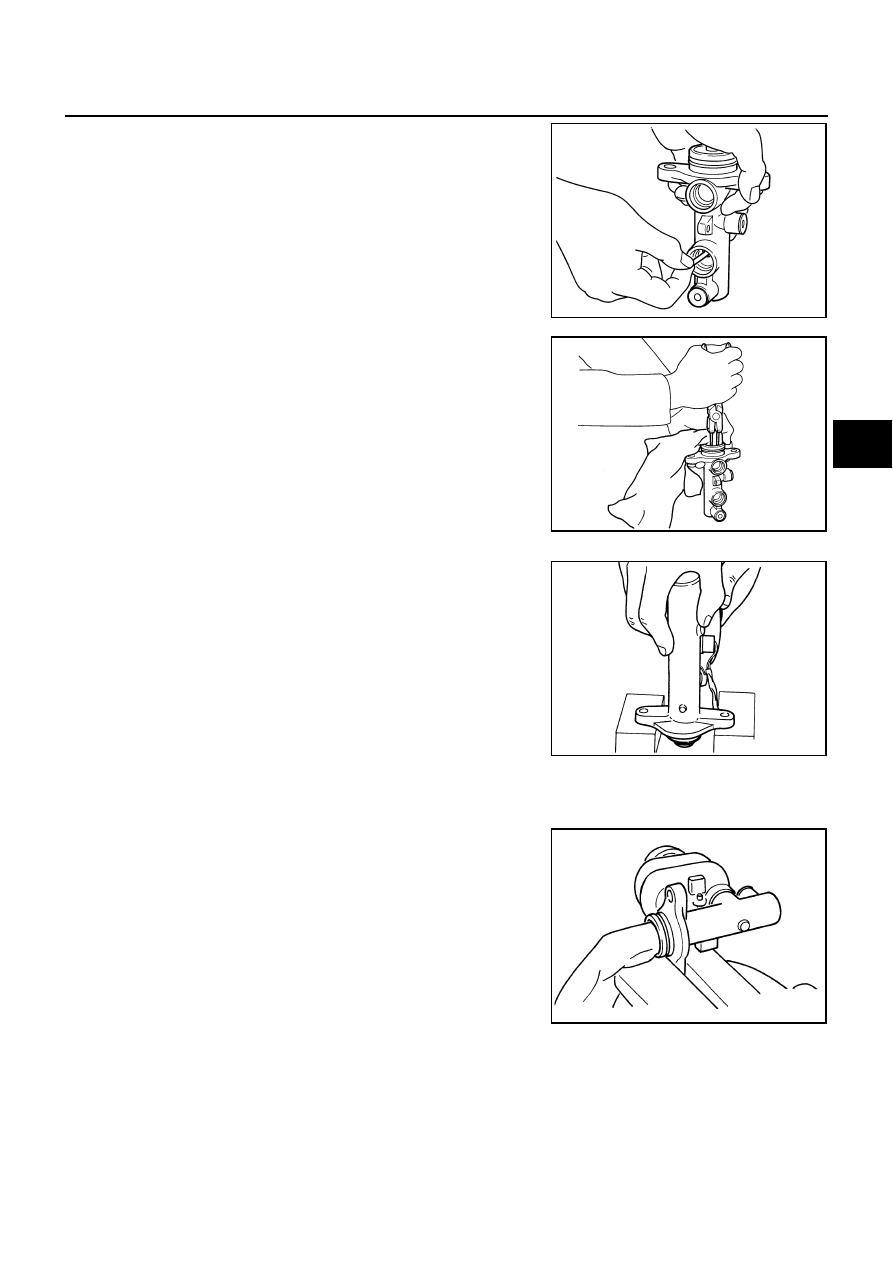

5.

Push the primary piston and remove the stopper pin from sec-
ondary tank boss hole in the cylinder body.

CAUTION:

Be careful not to damage the inner wall of the cylinder.

6.

Remove the snap ring in pushing primary piston.

CAUTION:

Be careful not to put out the piston.

7.

Holding the rod of the primary piston, remove the primary piston
assembly, the plate and the guide assembly with pulling straight
to prevent the cup from being caught by the inner wall of the cyl-
inder.

8.

Remove the plate and the guide from the primary piston.

CAUTION:

Be careful not to damage the rod from the inner wall of the
plate.

9.

Tap flange using a soft block such as wood, and carefully pull
the secondary piston assembly straight out to prevent cylinder
inner wall from being damaged.

Models with ICC

CAUTION:

Be careful not to damage the primary piston rod. Covering with cloth is recommended.

1.

Tighten the flange of the cylinder body in the vise as shown in
the figure.

CAUTION:

●

Pay attention to the orientation of master cylinder body.

●

Use the copper plate or cloth for fixing the body in the
vise.

BRA0560D

BRA0561D

BRA0033D

BRA0558D

BR-16

BRAKE MASTER CYLINDER

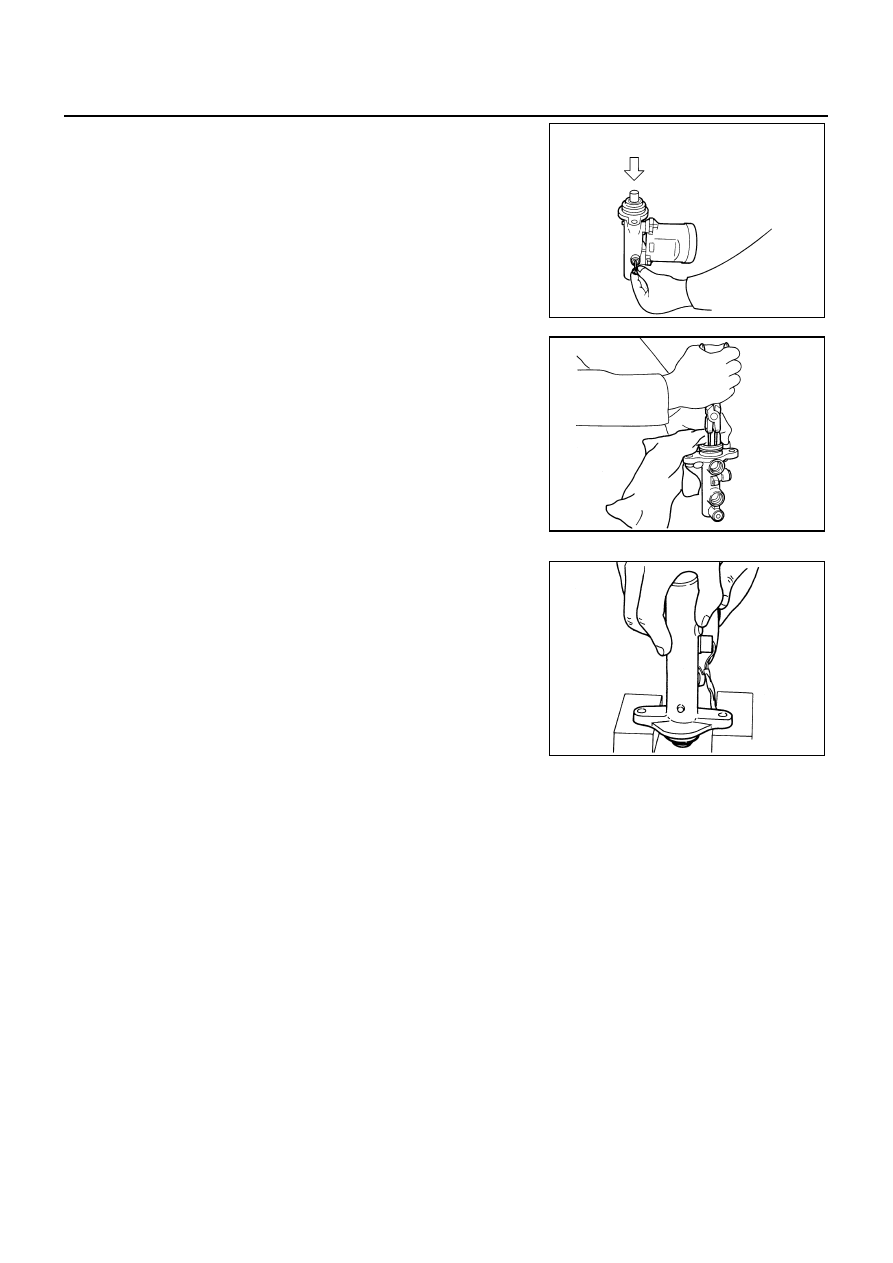

2.

Push the primary piston and remove the piston stopper from cyl-
inder body.

CAUTION:

Be careful not to damage the inner wall of the cylinder.

3.

Remove the snap ring in pushing primary piston.

CAUTION:

Be careful not to put out the piston.

4.

Holding the rod of the primary piston, remove the primary piston
assembly, the plate and the guide assembly with pulling straight
to prevent the cup from being caught by the inner wall of the cyl-
inder.

5.

Remove the plate and the guide from the primary piston.

CAUTION:

Be careful not to damage the rod from the inner wall of the
plate.

6.

Tap the flange using a soft block such as wood, and carefully
pull the secondary piston assembly straight out to prevent the
inner wall of the cylinder from being damaged.

7.

Remove the reservoir tank.

CAUTION:

Remove the reservoir tank only when necessary.

INSPECTION AFTER DISASSEMBLY
Master Cylinder

●

Check the inner wall of the cylinder for damage, wear, corrosion, and pin holes. Replace the cylinder if a
malfunction is detected.

SFIA0997E

BRA0561D

BRA0033D

BRAKE MASTER CYLINDER

BR-17

C

D

E

G

H

I

J

K

L

M

A

B

BR

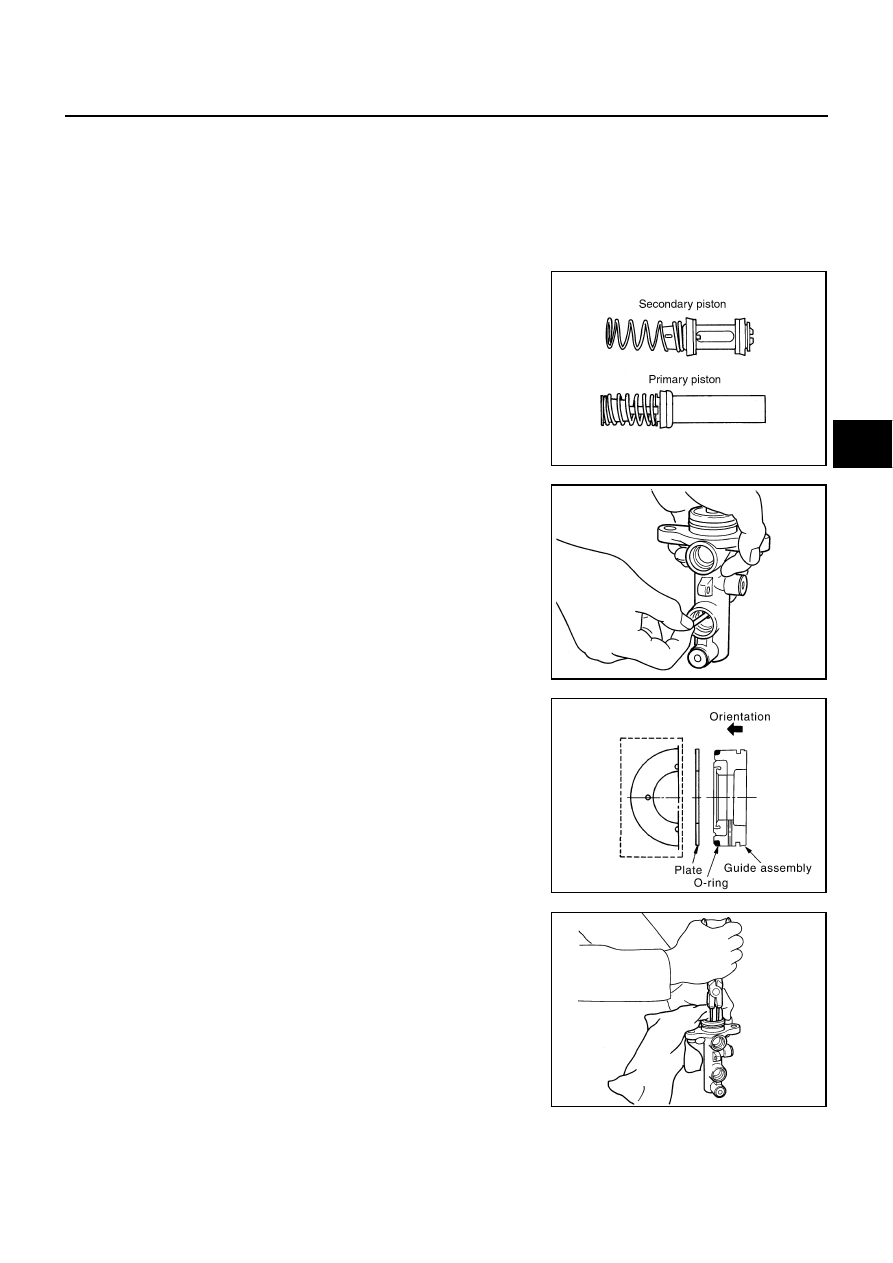

ASSEMBLY

CAUTION:

●

Never use mineral oils such as kerosene or gasoline during the cleaning and assembly processes.

●

Make sure that there is no foreign material such as dirt and dust on the inner wall of the cylinder,
piston, and cup seal. Be careful not to damage the parts with a service tool when assembling.

●

Do not drop the parts. Do not use any dropped parts.

Models without ICC

1.

Apply brake fluid to the inner wall of cylinder body and contact
surface of the piston assembly.

2.

Insert secondary piston and primary piston assembly into cylin-
der body in this order.

CAUTION:

●

Do not reuse primary and secondary piston.

●

Pay attention to the orientation of the piston cup, and
insert straight to prevent the cup from being caught by
the inner wall of the cylinder.

●

Always replace the inner kit as an assembly.

3.

Align the slit in the center of the piston with the axial direction of
the valve stopper to assemble. Visually check the secondary
piston slit from the valve stopper mounting hole, and install the
valve stopper.

4.

Insert the plate and the guide assembly into the cylinder body.

CAUTION:

●

Be careful not to damage the rod of the primary piston.

●

Pay attention to the orientation of the guide assembly.

●

Do not drop the O-ring.

5.

Be careful not to damage the rod of the primary piston covering
it with it cloth. Then insert snap ring into cylinder by pushing pri-
mary piston.

CAUTION:

●

Be careful to check the snap ring in the inner tip of the
cylinder body.

●

Do not reuse the snap ring.

SFIA0788E

BRA0560D

SFIA1293E

BRA0561D

BR-18

BRAKE MASTER CYLINDER

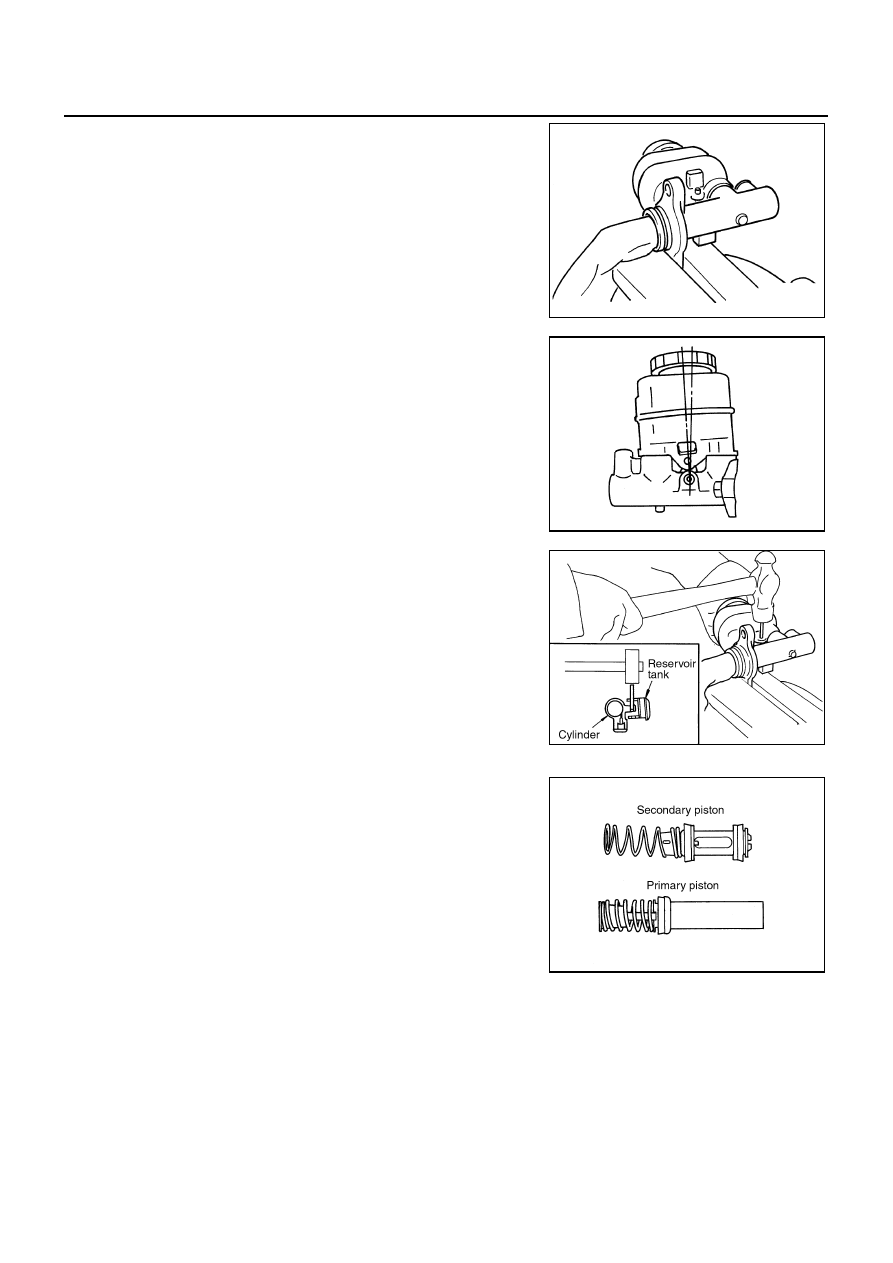

6.

Tighten the flange of the cylinder body in the vise as shown in
the figure.

CAUTION:

●

Use a copper plate or cloth to cover the flange for fixing
base.

●

Pay attention to the orientation of the cylinder body.

7.

Apply brake fluid to a grommet, and press it into the master cyl-
inder to install.

CAUTION:

Do not reuse the grommet.

8.

Install the reservoir tank to the master cylinder.

CAUTION:

Pay attention to the orientation of the reservoir tank.

9.

Set the reservoir tank in the front direction to the cylinder body.
Press a new reservoir tank in the cylinder body.

CAUTION:

●

Pay attention to the orientation of the piston cup, and
insert straight to prevent the cup from being caught by
the inner wall of the cylinder.

Models with ICC

1.

Apply brake fluid to the inner wall of cylinder body and contact
surface of the piston assembly.

2.

Insert secondary piston and primary piston assembly into cylin-
der body in this order.

CAUTION:

●

Do not reuse primary and secondary piston.

●

Pay attention to the orientation of the piston cup, and
insert straight to prevent the cup from being caught by
the inner wall of the cylinder.

●

Always replace the inner kit as an assembly.

BRA0558D

BRA0568D

SFIA0702E

SFIA0788E
