Infiniti M45 (Y34). Manual - part 223





TRUNK LID AND FUEL FILLER LID OPENER

BL-117

C

D

E

F

G

H

J

K

L

M

A

B

BL

TRUNK LID AND FUEL FILLER LID OPENER

PFP:84640

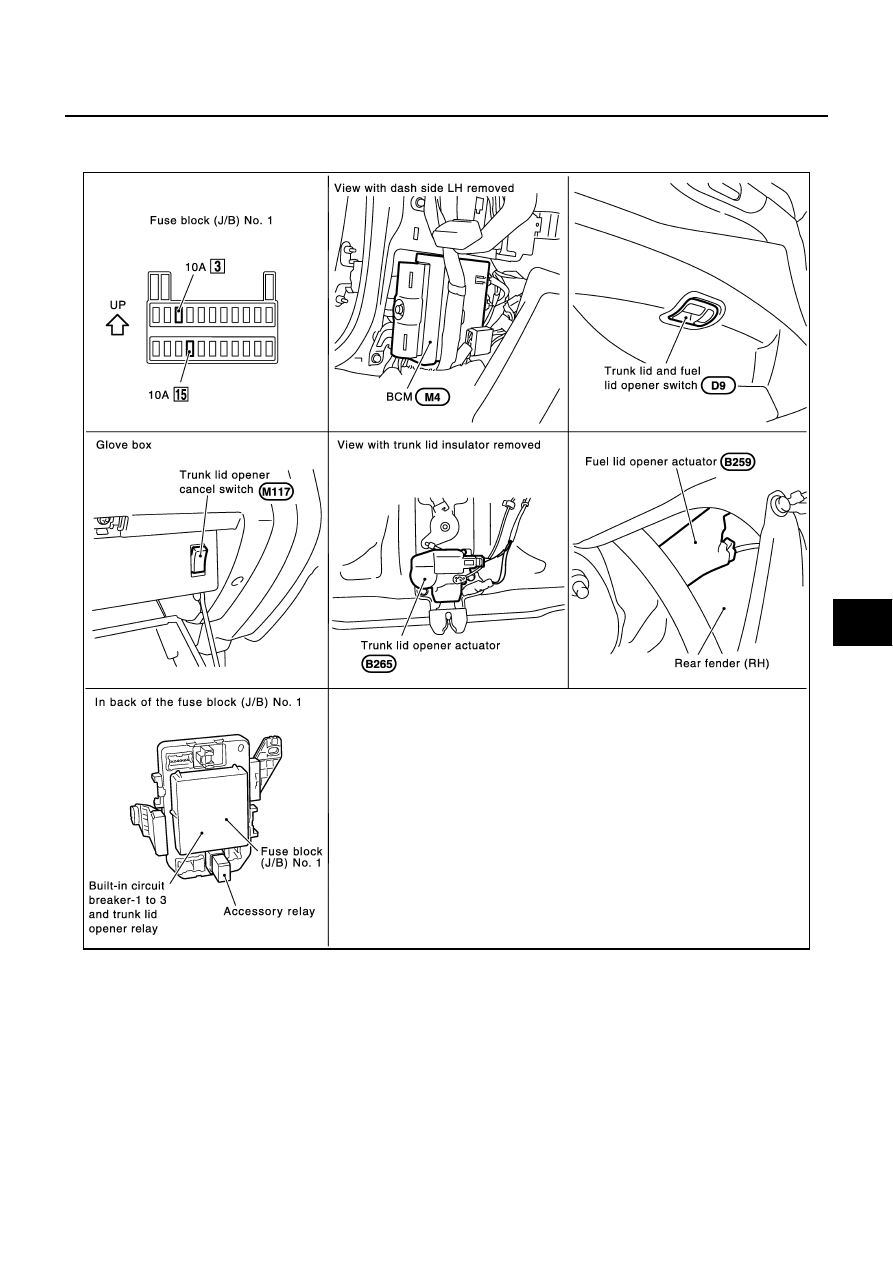

Component Part and Harness Connector Location

AIS001EO

PIIA2868E

BL-118

TRUNK LID AND FUEL FILLER LID OPENER

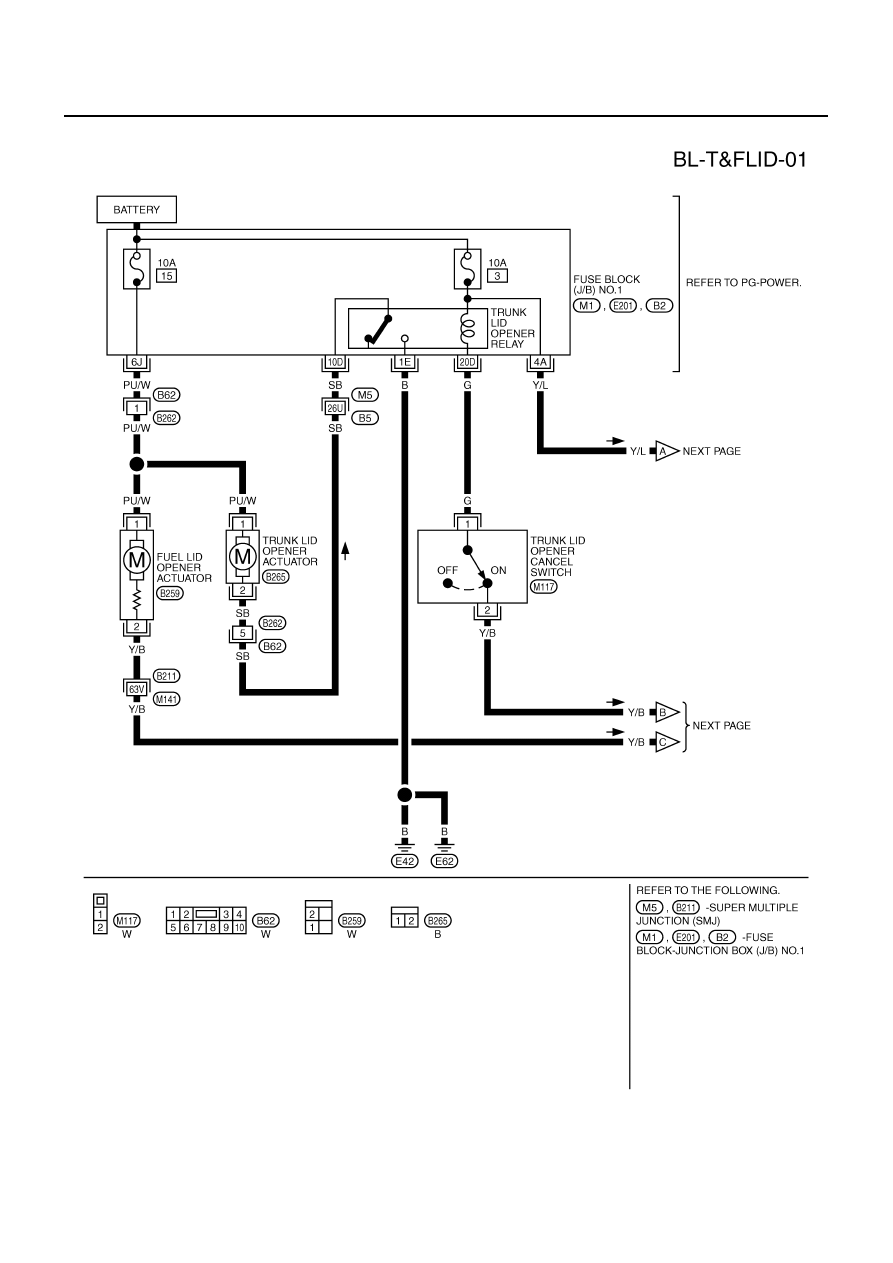

Wiring Diagram — T&FLID —

AIS001EP

TIWA0179E

TRUNK LID AND FUEL FILLER LID OPENER

BL-119

C

D

E

F

G

H

J

K

L

M

A

B

BL

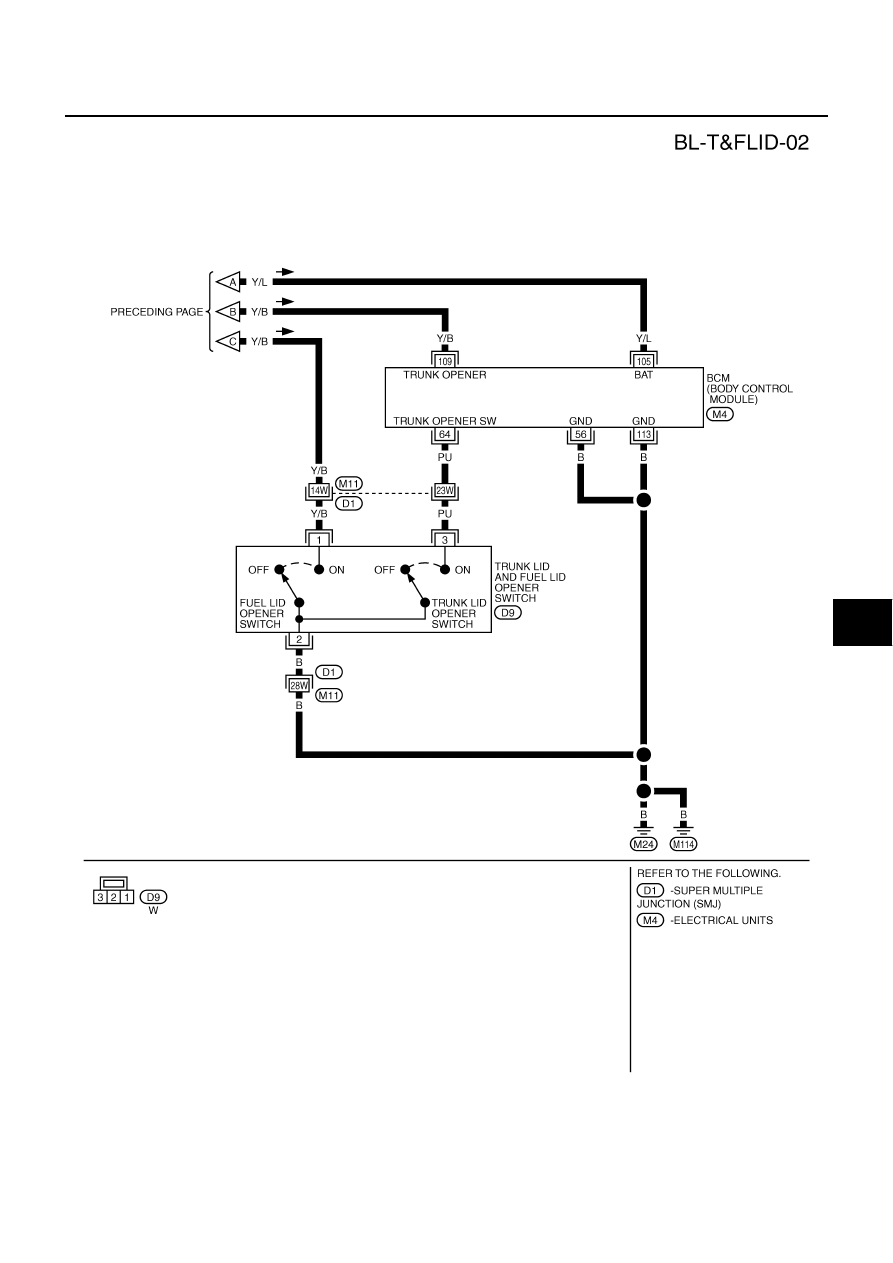

TIWA0180E

BL-120

TRUNK LID AND FUEL FILLER LID OPENER

Terminals and Reference Value for BCM

AIS001EQ

NOTE:
For Trouble diagnosis of trunk lid opener, refer to

BL-54, "TRUNK LID OPENER OPERATION"

 .

TERMI-

NAL

WIRE

COLOR

ITEM

CONDITION

VOLTAGE(V)

(Approx.)

56

B

Ground

0

64

PU

Trunk lid opener switch

Trunk lid opener switch OFF

ON

5

0

105

Y/L

BAT power supply

Battery voltage

109

Y/B

Trunk lid opener relay

Trunk lid opener switch OFF

ON

 (trunk opener switch cancel ON)

Battery voltage

 0

113

B

Ground

0
