WASHER SYSTEM

WW-3

C

D

E

F

G

H

I

J

L

M

A

B

WW

WASHER SYSTEM

PFP:28810

System Description

EKS001IS

WIPER OPERATION
Description

With the ignition switch in the ON or START position, power is supplied

●

through 20A fuse [No. 34, located in the fuse block (J/B) No. 2]

●

to front wiper motor terminal 4 and

●

to front wiper relay terminal 1.

Ground is supplied to front wiper switch terminals 17 and 20 through body grounds M25 and M115.

Low (MIST) and High Speed Wiper Operation

When the front wiper switch is placed in the LO or MIST position, ground is supplied

●

through terminal 14 of front wiper switch

●

to front wiper motor terminal 6.

With power and ground supplied, the front wiper motor operates at low speed.

When the front wiper switch is placed in the HI position, ground is supplied

●

through terminal 16 of front wiper switch

●

to front wiper motor terminal 5.

With power and ground supplied, the front wiper motor operates at high speed.

Auto Stop Operation

When the front wiper switch is placed in the OFF position, the front wiper motor will continue to operate until
the wiper arms reach the base of the windshield (Auto stop). When the front wiper switch is placed in the OFF
position, ground is supplied

●

from terminal 14 of front wiper switch

●

to front wiper motor terminal 6, in order to continue front wiper motor operation at low speed.

Ground is also supplied until the wiper arms reaches the base of the windshield

●

through terminal 13 of front wiper switch

●

to front wiper relay terminal 3

●

through terminal 4 of front wiper relay

●

to front wiper motor terminal 3

●

through terminal 1 of front wiper motor, and

●

through body grounds E42 and E62.

When the wiper arms reach the base of the windshield, the switch in the front wiper motor moves to the
“STOP” position. The ground path is interrupted and the front wiper motor stops.

Intermittent Operation

Intermittent operation is controlled by the BCM. When the front wiper switch is placed in the INT position,
ground is supplied

●

to BCM terminal 9

●

from front wiper switch terminal 15

●

through body grounds M25 and M115.

The desired interval time is input

●

to front wiper switch terminal 19

●

from BCM terminal 48 and

●

to BCM terminal 49

●

from combination meter terminal 18 (vehicle speed pulse).

The desired interval time is input

●

to front wiper relay terminal 2, and

●

to BCM terminal 128.

With power and ground supplied, the front wiper relay is activated. When activated, an intermittent ground is
supplied

WW-4

WASHER SYSTEM

●

to front wiper motor terminal 6

●

through front wiper switch terminal 14

●

to front wiper switch terminal 13

●

through front wiper relay terminal 3

●

to front wiper relay terminal 5

●

through body grounds E24 and E44.

Front wiper motor operates at desired interval with BCM terminal 9 grounded. Intermittent operation can be
adjusted from:

●

Approx. 0.9 - 45sec. (when vehicle is stopped)

●

Approx. 0.4 - 30 sec. (when vehicle is moving)

Judgement on vehicle stopped or moving:

●

Stopped

→

 Moving: More than 5 km/h (3 MPH)

●

Moving

→

 Stopped: Less than 2 km/h (1 MPH)

WASHER OPERATION

With the ignition switch in the ON or START position, power is supplied

●

through 20A fuse [No. 34, located in the fuse block (J/B) No. 2]

●

to front washer motor terminal 1.

When the lever is pulled to the WASH position, ground is supplied

●

to front washer motor terminal 2, and

●

to BCM terminal 4

●

from terminal 18 of front wiper switch

●

through terminal 17 of front wiper switch, and

●

through body grounds M25 and M115.

With power and ground supplied, the front washer motor operates. The front wiper motor operates at low
speed for about 3 seconds. This feature is controlled by the BCM in the same manner as the intermittent oper-
ation.

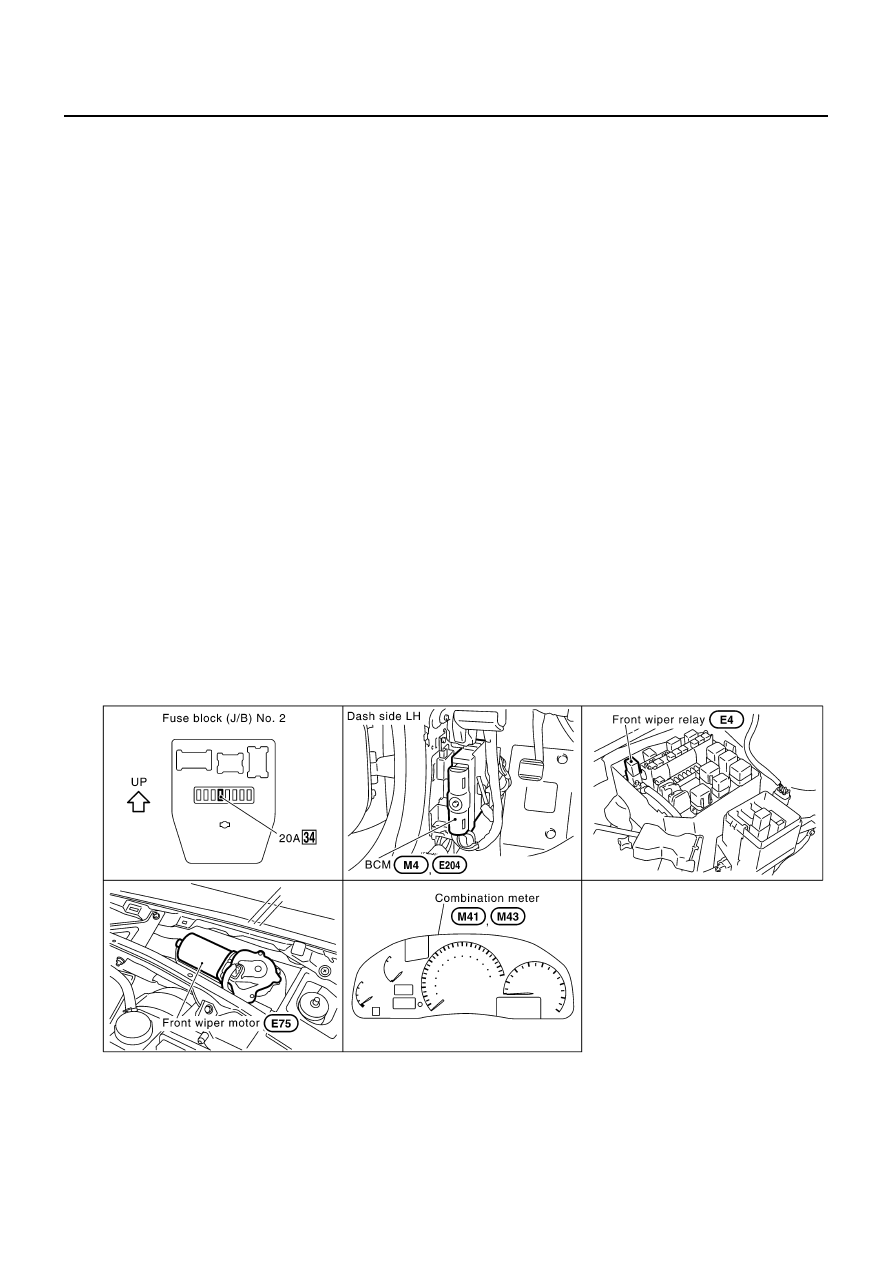

Component Parts and Harness Connector Location

EKS001IT

SKIA3901E

WASHER SYSTEM

WW-5

C

D

E

F

G

H

I

J

L

M

A

B

WW

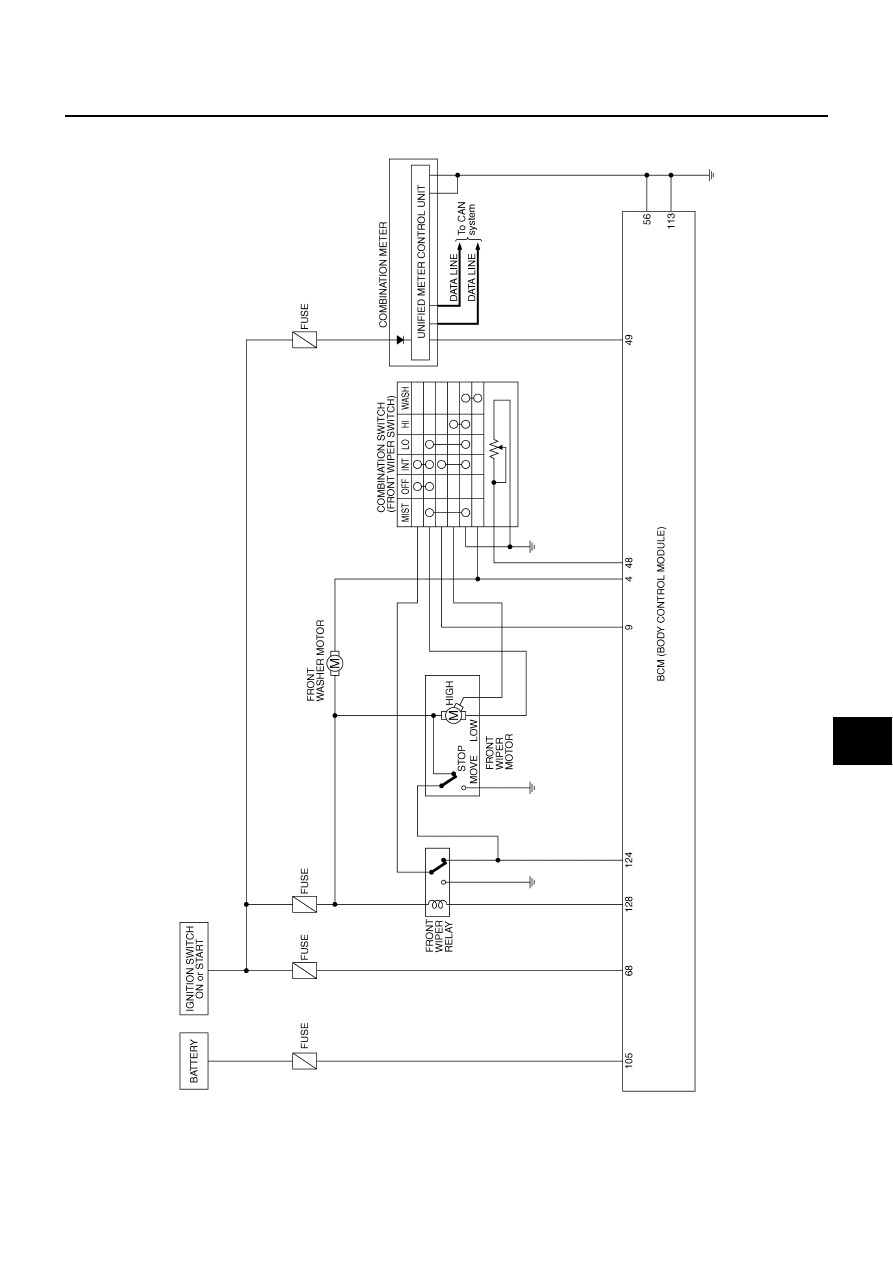

Schematic

EKS001IU

TKWM0105E

WW-6

WASHER SYSTEM

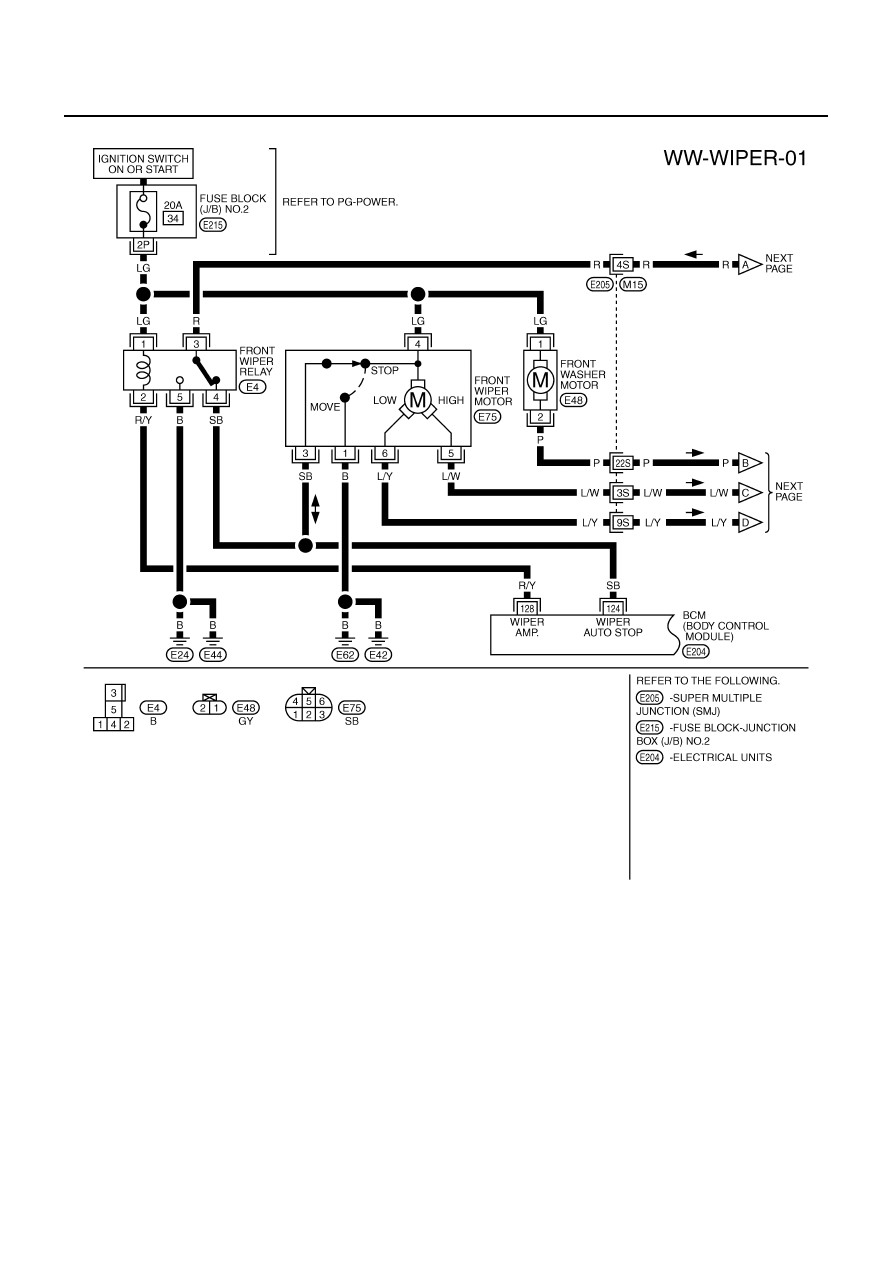

Wiring Diagram — WIPER —

EKS001IV

TKWM0430E
