SUNSHADE

EI-45

C

D

E

F

G

H

J

K

L

M

A

B

EI

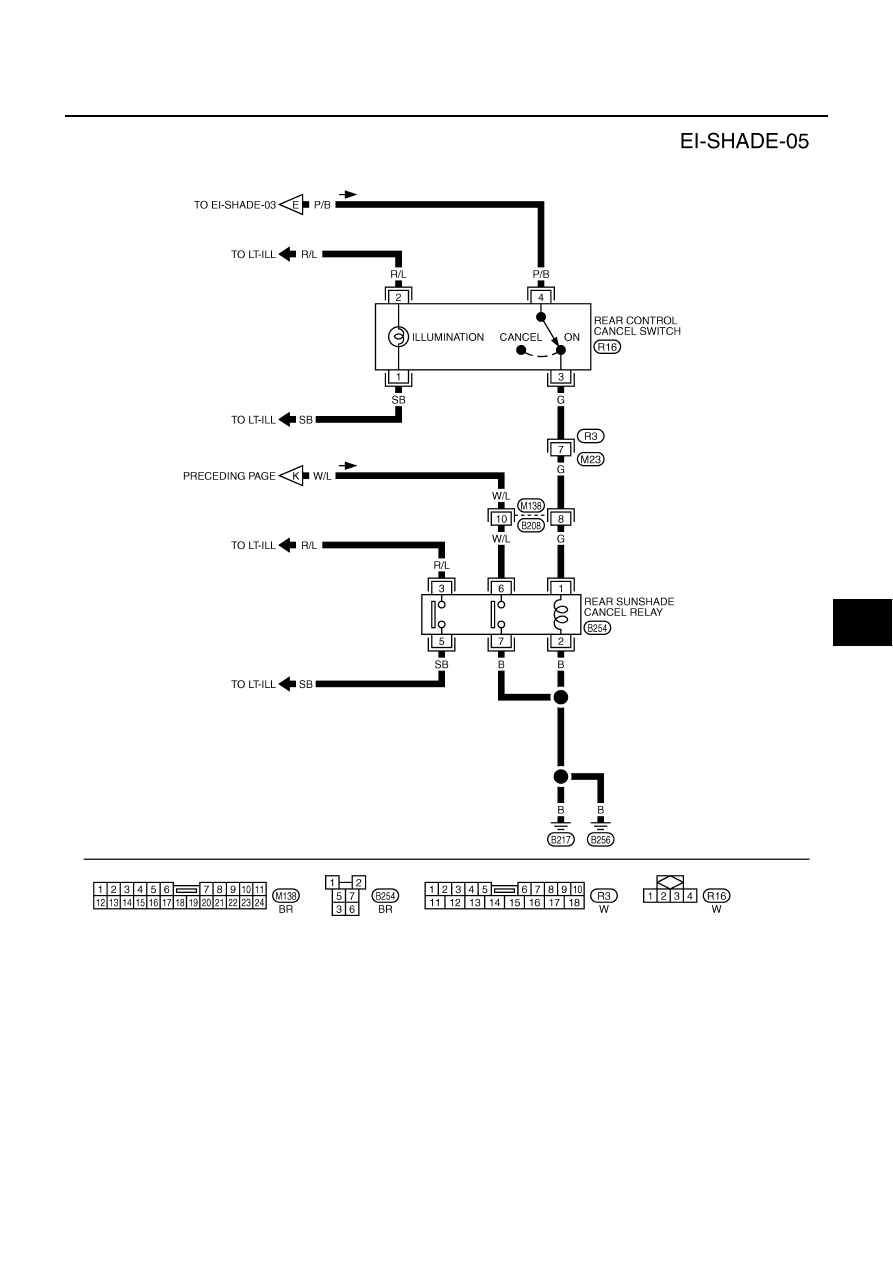

TIWM0152E

EI-46

SUNSHADE

Terminals and Reference Value for Rear Sunshade Control Unit

EIS0014S

* Only the car with rear control cancel switch.

Termi-

nal

Wire-

color

Item

Condition

Voltage (V)

(Approx.)

1

R/Y

Rear sunshade
front switch UP signal

When rear sunshade front switch operates

5

→

 0

2

W/L

Rear sunshade
front switch DOWN signal

When rear sunshade front switch operates

5

→

 0

3

W/B

Rear sunshade
rear switch UP signal

When rear sunshade
rear switch operates

Rear control cancel switch (OFF)*

5

→

 0

Rear control cancel switch (ON)*

5*

4

R/W

Rear sunshade
rear switch DOWN signal

When rear sunshade
rear switch operates

Rear control cancel switch (OFF)*

5

→

 0

Rear control cancel switch (ON)*

5*

5

P/B

ACC power supply

—

Battery voltage

6

B

Ground

—

0

FLOOR TRIM

EI-47

C

D

E

F

G

H

J

K

L

M

A

B

EI

FLOOR TRIM

PFP:74902

Removal and installation

EIS00072

REMOVAL

1.

Remove front seat and rear seat cushions. Refer to

SE-197, "Removal and Installation"

  and

SE-197,

"Removal and Installation"

 .

2.

Remove center console and ashtray. Refer to

IP-14, "CONSOLE BOX ASSEMBLY"

 .

3.

Remove front and rear kicking plate.

4.

Remove front and rear body side welt.

5.

Remove center pillar lower garnish.

6.

Remove dash side finisher.

NOTE:
For steps 3 to 6. Refer to

EI-37, "Removal and Installation"

 .

SIIA0816E

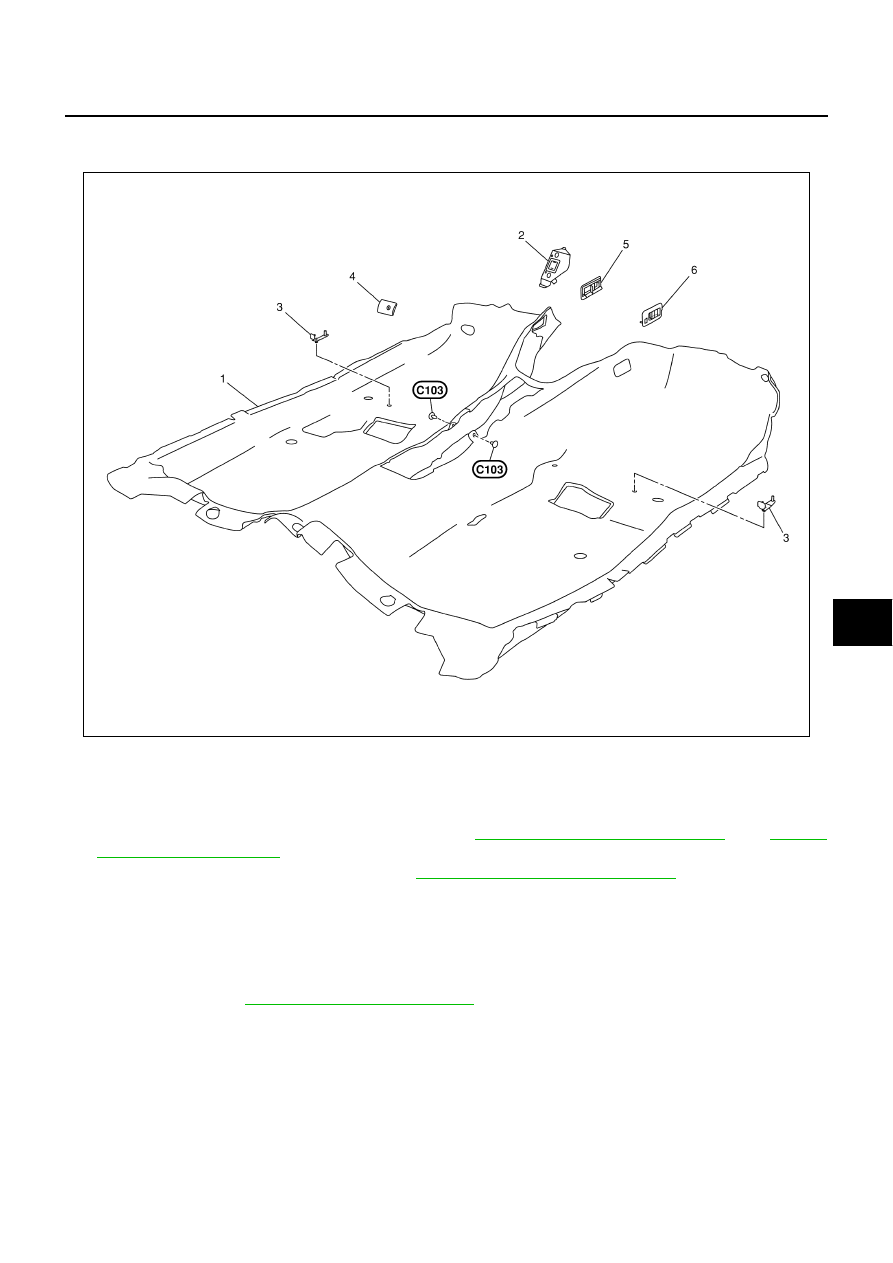

1.

Floor carpet

2.

Footrest

3.

Carpet hook

4.

Accelerator pedal stopper

5.

Heater nozzle (left)

6.

Heater nozzle (right)

EI-48

FLOOR TRIM

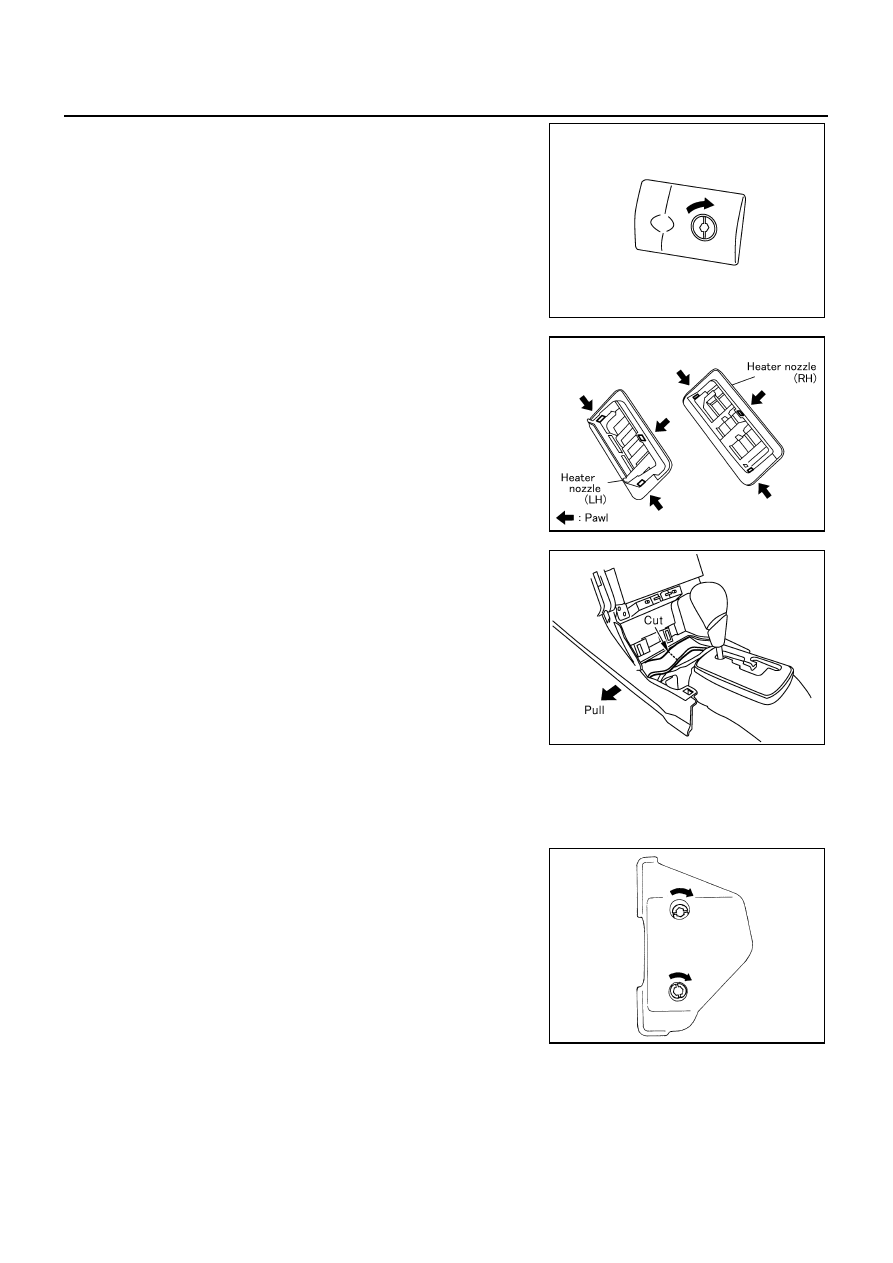

7.

Turn hexagon wrench in counterclockwise, and remove acceler-
ator pedal stopper from stud bolts on vehicle.

●

To install, match holes of footrest over stud bolts on vehicle.

8.

Remove heater nozzle.

9.

Cut front part of carpet, and pull to both side. Pull carpet to rear
of vehicle, and remove.

INSTALLATION

Install in the reverse order of removal.

FOOT-REST
Removal

1.

Turn up floor carpet on driver's seat.

2.

Turn hexagon wrench to counterclockwise, and remove footrest
from stud bolts on vehicle.

Installation

Install in the reverse order of removal.

SIIA0817E

SIIA0359E

SIIA0818E

SIIA0819E
