ID Code Entry Procedure

=NHEL0117

REMOTE CONTROLLER ID SET UP WITH CONSULT-II

NHEL0117S01

NOTE:
If a remote controller is lost, the ID code of the lost remote
controller must be erased to prevent unauthorized use. When
the ID code of a lost remote controller is not known, all con-
troller ID codes should be erased. After all ID codes are
erased, the ID codes of all remaining and/or new remote con-
trollers must be re-registered.

SEF289X

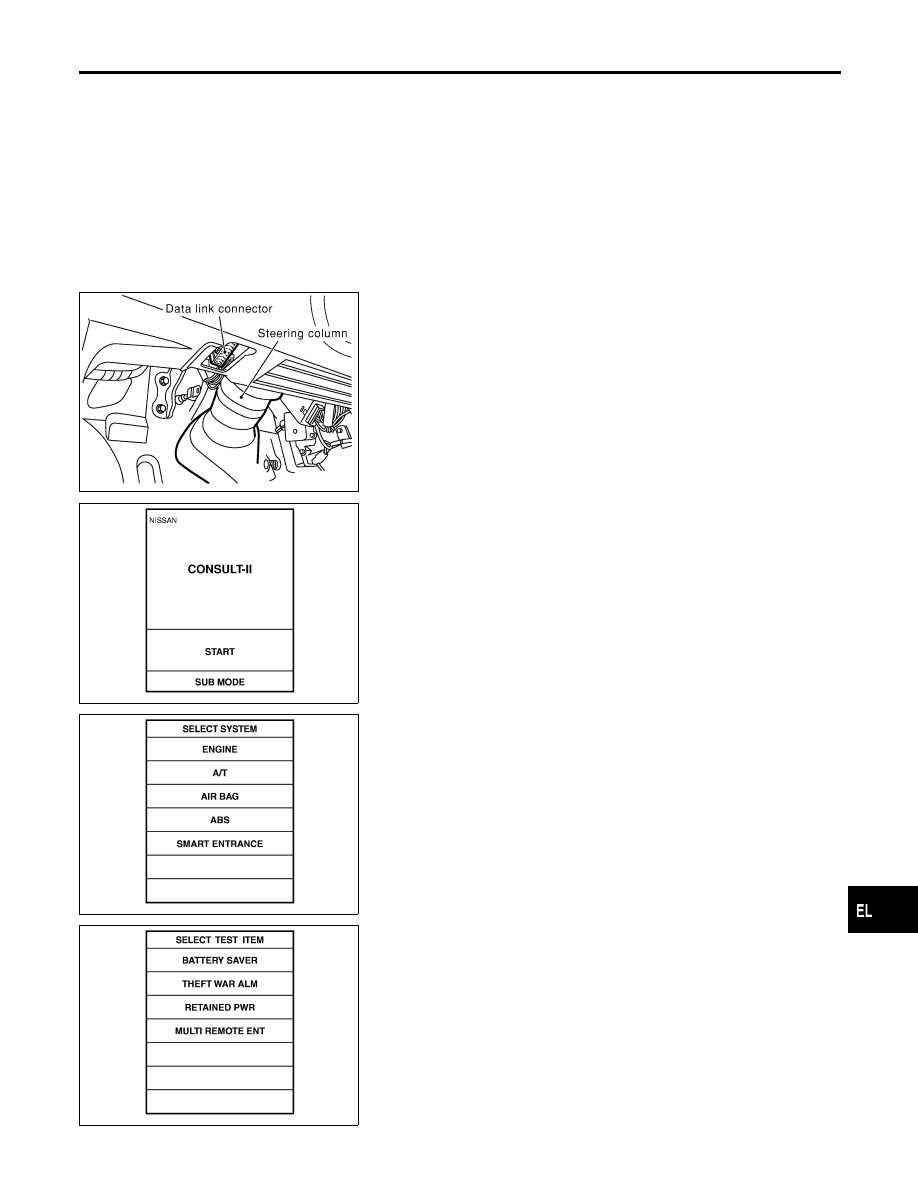

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL941W

5.

Touch “SMART ENTRANCE”.

SEL273W

6.

Touch “MULTI REMOTE ENT”.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

ID Code Entry Procedure

EL-361

SEL274W

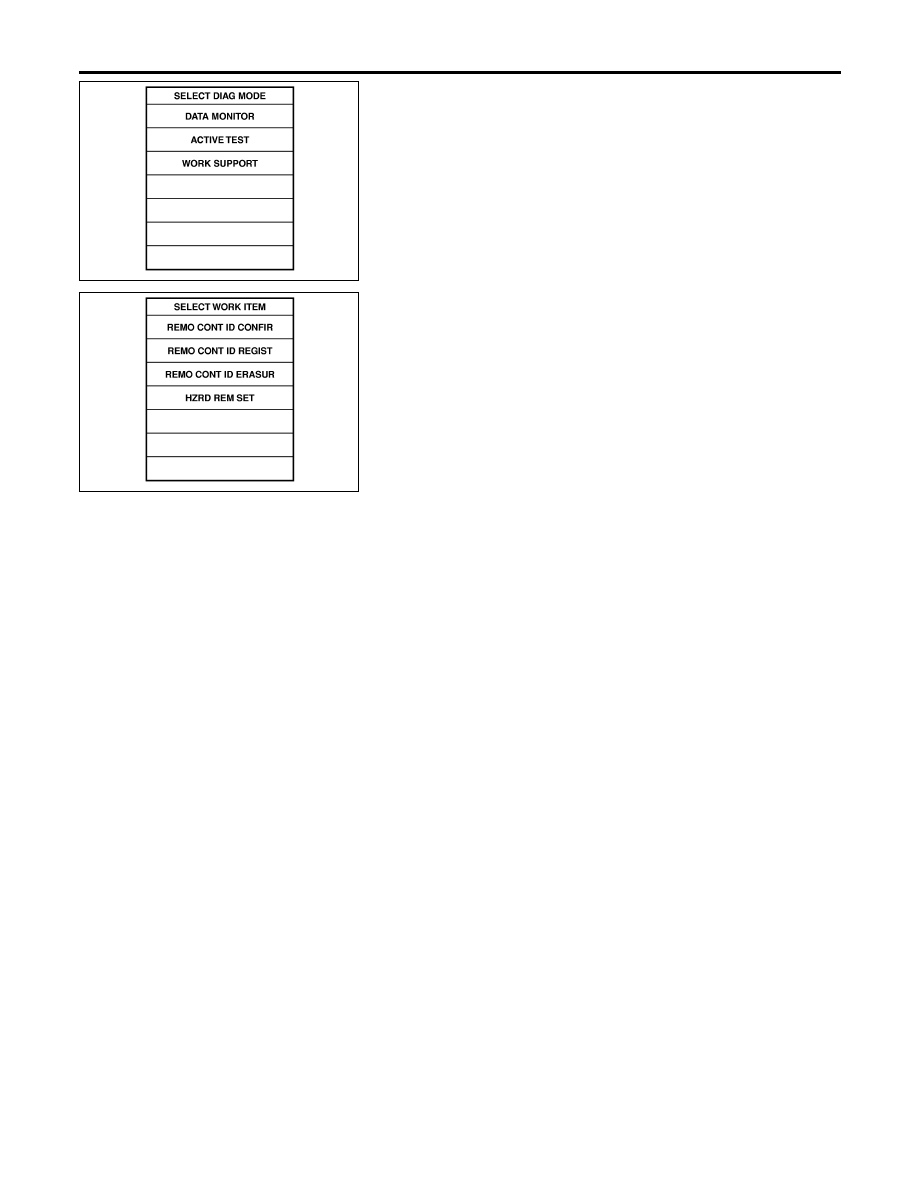

7.

Touch “WORK SUPPORT”.

SEL277W

8.

The items are shown on the figure at left can be set up.

I

“REMO CONT ID CONFIR”
Use this mode to confirm if a remote controller ID code is reg-
istered or not.

I

“REMO CONT ID REGIST”
Use this mode to register a remote controller ID code.

NOTE:
Register the ID code when remote controller or smart entrance
control unit is replaced, or when additional remote controller
is required.

I

“REMO CONT ID ERASUR”
Use this mode to erase a remote controller ID code.

I

“HZRD REM SET”
Use this mode to activate or deactivate the hazard and horn
reminder.

MULTI-REMOTE CONTROL SYSTEM

ID Code Entry Procedure (Cont’d)

EL-362

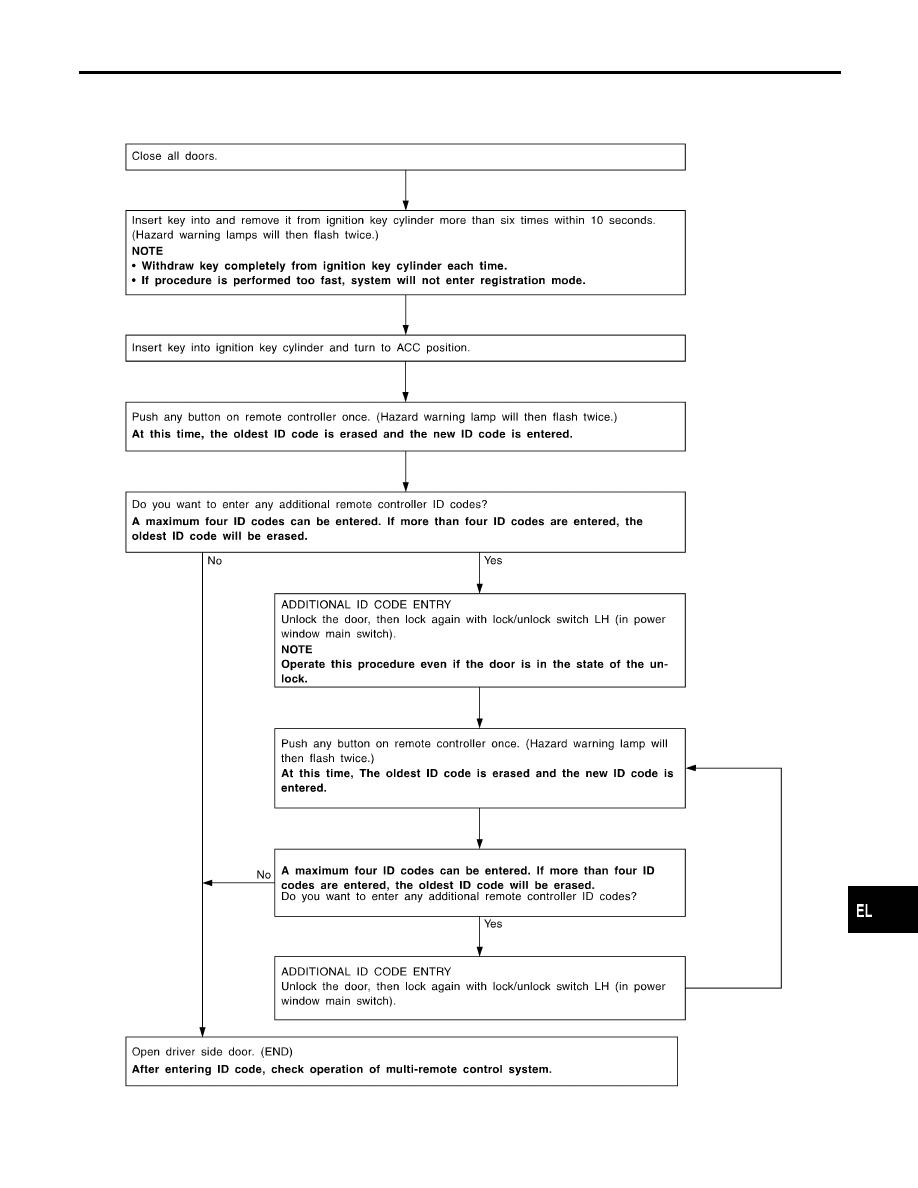

REMOTE CONTROLLER ID SET UP WITHOUT
CONSULT-II

NHEL0117S02

SEL170Y

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

ID Code Entry Procedure (Cont’d)

EL-363

NOTE:

I

If a remote controller is lost, the ID code of the lost remote
controller must be erased to prevent unauthorized use. A spe-
cific ID code can be erased with CONSULT-II. However, when
the ID code of a lost remote controller is not known, all con-
troller ID codes should be erased. After all ID codes are
erased, the ID codes of all remaining and/or new remote con-
trollers must be re-registered.
To erase all ID codes in memory, register one ID code (remote
controller) four times. After all ID codes are erased, the ID
codes of all remaining and/or new remote controllers must be
re-registered.

I

When registering an additional remote controller, the existing
ID codes in memory may or may not be erased. If four ID
codes are stored in memory, when an additional code is
registered, only the oldest code is erased. If less than four ID
codes are stored in memory, when an additional ID code is
registered, the new ID code is added and no ID codes are
erased.

I

If you need to activate more than two additional new remote
controllers, repeat the procedure “Additional ID code entry” for
each new remote controller.

I

Entry of maximum four ID codes is allowed. When more than
four ID codes are entered, the oldest ID code will be erased.

I

Even if same ID code that is already in the memory is input,
the same ID code can be entered. The code is counted as an
additional code.

MULTI-REMOTE CONTROL SYSTEM

ID Code Entry Procedure (Cont’d)

EL-364
