DTC P1217 ENGINE OVER TEMPERATURE (OVERHEAT)

Overall Function Check (Cont’d)

EC-491

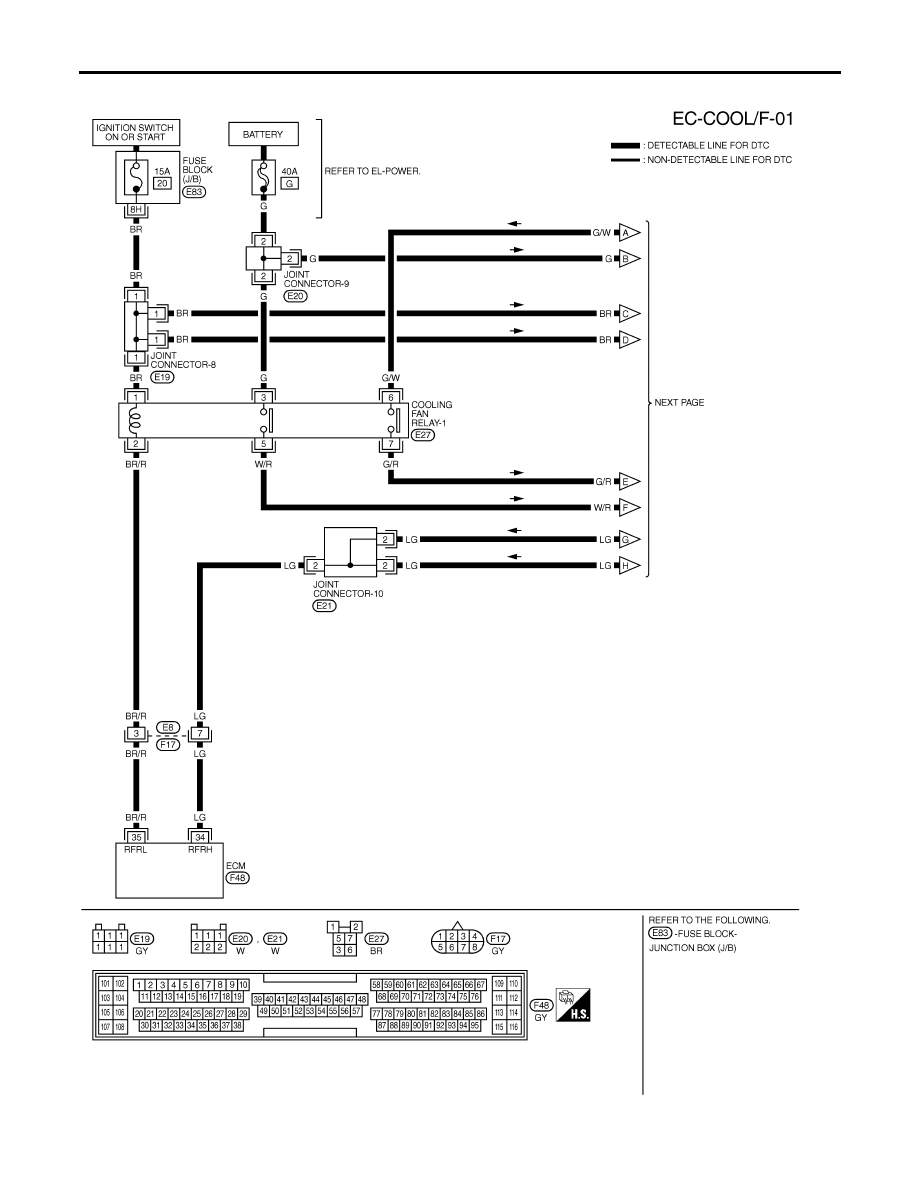

Wiring Diagram

NHEC0559

MEC759C

DTC P1217 ENGINE OVER TEMPERATURE (OVERHEAT)

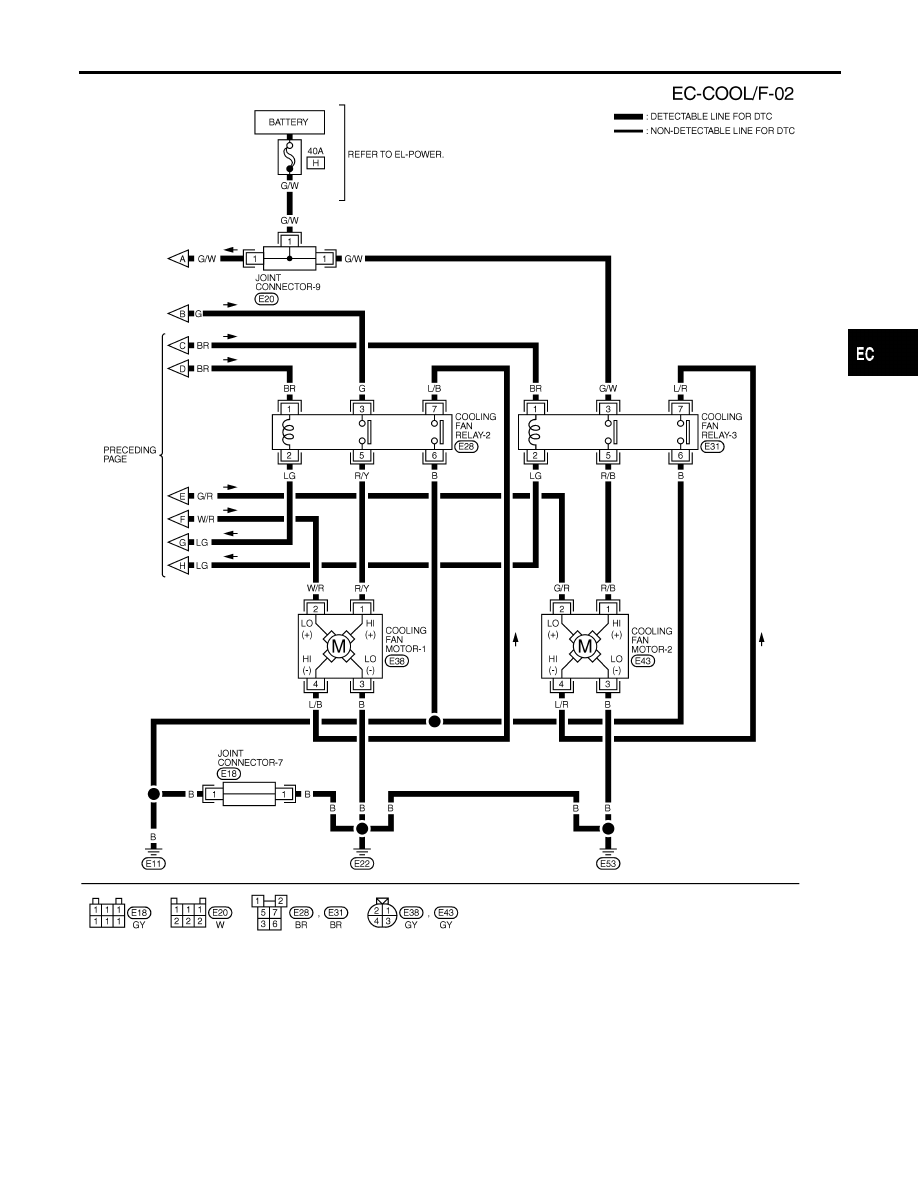

Wiring Diagram

EC-492

MEC879C

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1217 ENGINE OVER TEMPERATURE (OVERHEAT)

Wiring Diagram (Cont’d)

EC-493

SEF630XB

Diagnostic Procedure

NHEC0560

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 4.

2

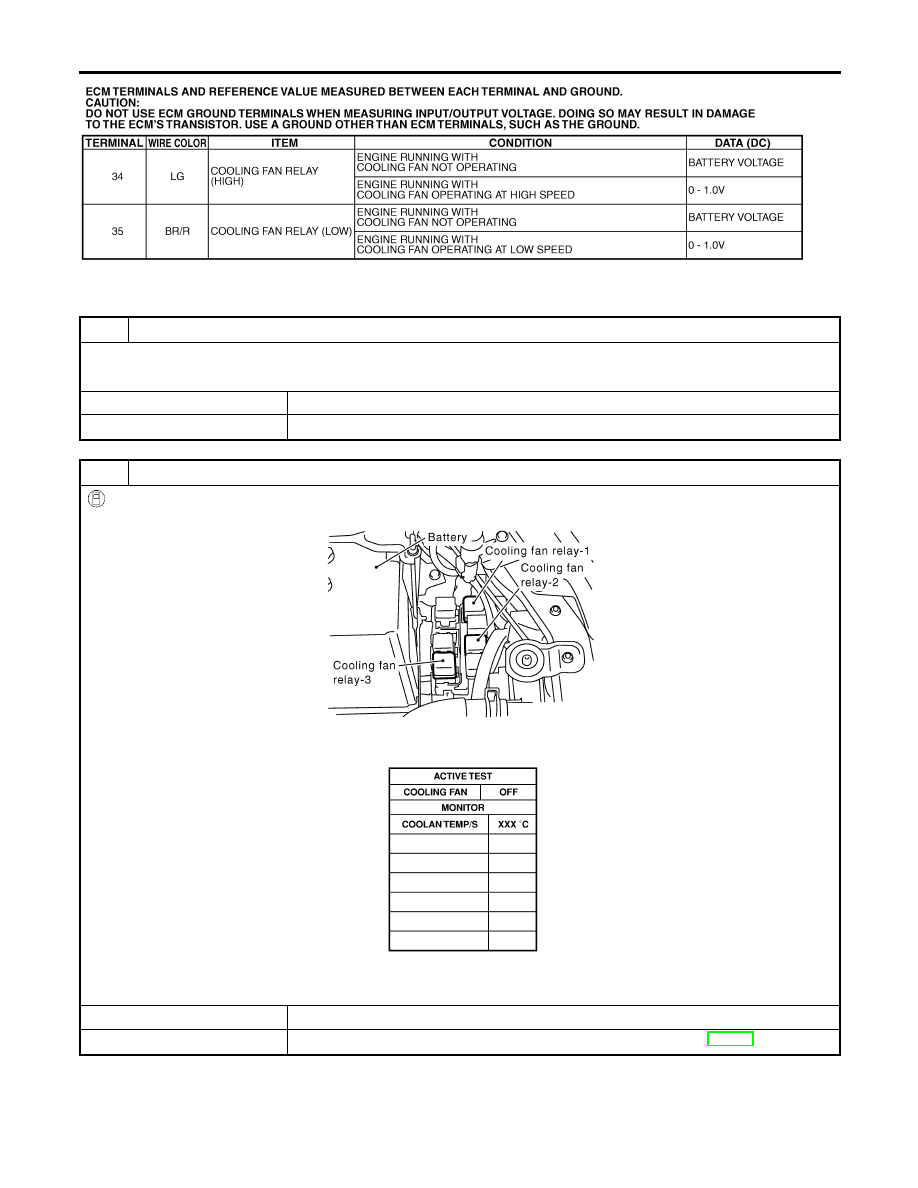

CHECK COOLING FAN LOW SPEED OPERATION

With CONSULT-II

1. Disconnect cooling fan relays-2 and -3.

SEC006C

2. Turn ignition switch “ON”.
3. Perform “COOLING FAN” in “ACTIVE TEST” mode with CONSULT-II.

SEF646X

4. Make sure that cooling fans-1 and -2 operate at low speed.

OK or NG

OK

©

GO TO 3.

NG

©

Check cooling fan low speed control circuit. (Go to PROCEDURE A, EC-500.)

DTC P1217 ENGINE OVER TEMPERATURE (OVERHEAT)

Wiring Diagram (Cont’d)

EC-494
