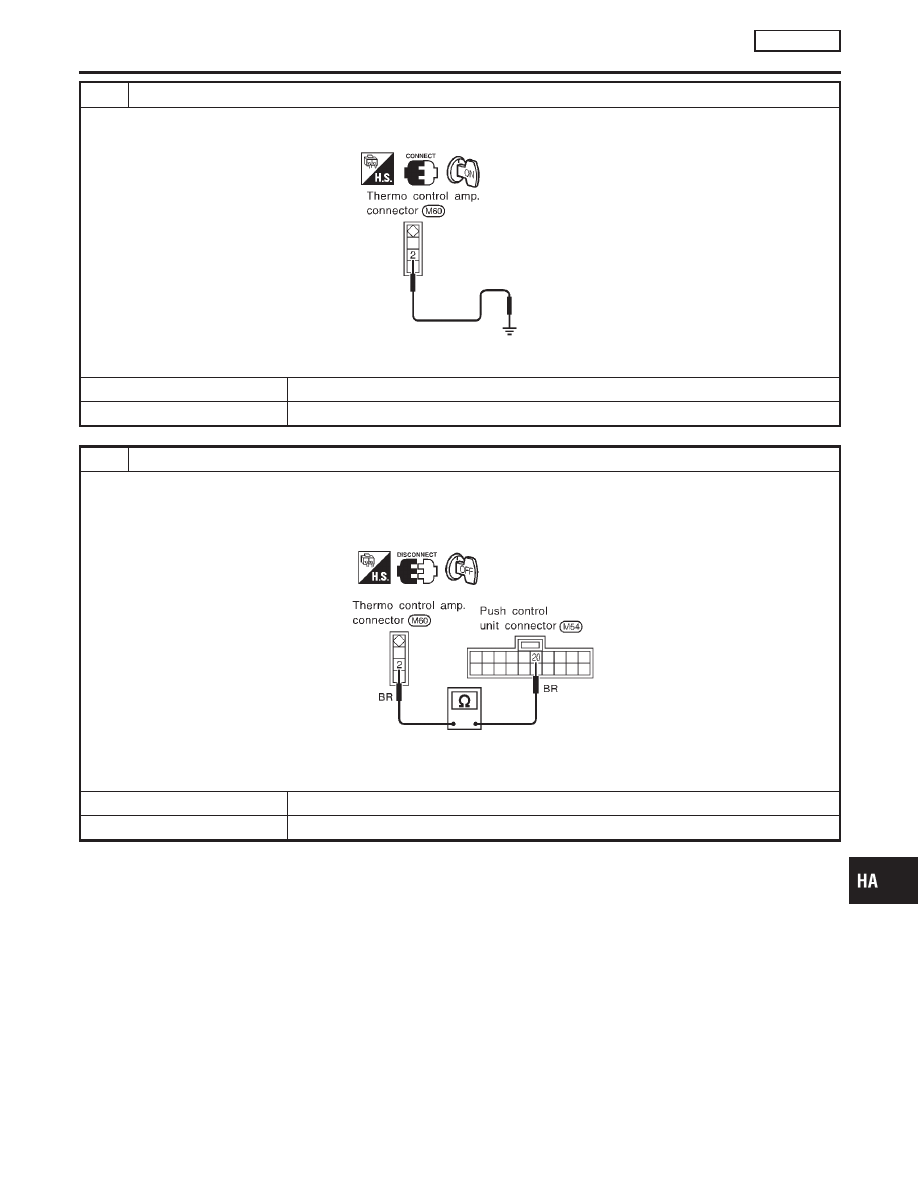

12

CHECK THERMO CONTROL AMP. OPERATION

Reconnect thermo control amp. harness connector.
Does magnet clutch engage when short circuit between thermo control amp. harness terminal No. 2 and body ground?

RHA133H

Yes or No

Yes

©

GO TO 13.

No

©

Repair thermo control amp.

13

CHECK CIRCUIT CONTINUITY BETWEEN THERMO CONTROL AMP. AND PUSH CONTROL UNIT

Reconnect push control unit harness connector.
Check circuit continuity between thermo control amp. harness terminal No. 2 and push control unit harness terminal No.
20.

Continuity should exist.

RHA134H

If OK, check harness for short.

OK or NG

OK

©

GO TO 14.

NG

©

Repair harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

MANUAL

Magnet Clutch (Cont’d)

HA-179

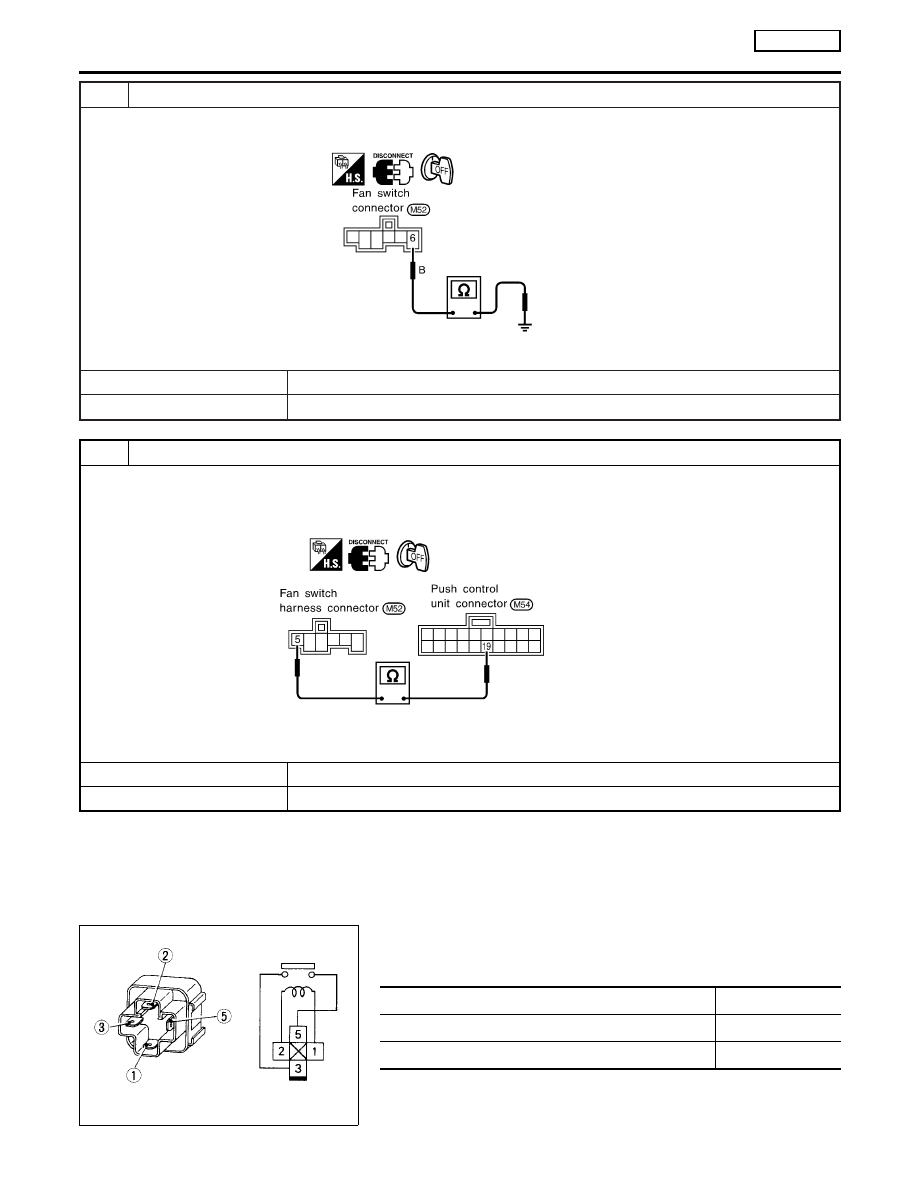

14

CHECK FAN SWITCH

Reconnect fan switch harness connector.
Do approx. 12 volts exist between fan switch harness terminal No. 6 and body ground?

RHA588FA

Yes or No

Yes

©

Replace fan switch.

No

©

GO TO 15.

15

CHECK CIRCUIT CONTINUITY BETWEEN FAN SWITCH AND PUSH CONTROL UNIT

Reconnect push control unit harness connector.
Check circuit continuity between fan switch harness terminal No. 5 and push control unit harness terminal No. 19.

Continuity should exist.

SHA367F

If OK, check harness for short.

OK or NG

OK

©

Replace push control unit.

NG

©

Repair harness or connector.

SEF090M

ELECTRICAL COMPONENT INSPECTION

NCHA0192

A/C Relay

NCHA0192S01

Check continuity between terminal Nos. 3 and 5.

Conditions

Continuity

12V direct current supply between terminal Nos. 1 and 2

Yes

No current supply

No

If NG, replace relay.

TROUBLE DIAGNOSES

MANUAL

Magnet Clutch (Cont’d)

HA-180

RHA526H

SHA315F

Refrigerant Pressure Sensor

NCHA0192S02

Make sure that higher A/C refrigerant pressure results in higher
refrigerant-pressure sensor output voltage.
Refer to EC-621, “Diagnostic Procedure”.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

MANUAL

Magnet Clutch (Cont’d)

HA-181

Insufficient Cooling

TROUBLE DIAGNOSIS PROCEDURE FOR INSUFFICIENT COOLING

=NCHA0148

SYMPTOM:

I

Insufficient Cooling.

INSPECTION FLOW

SHA360F

*1: HA-162
*2: HA-185
*3: HA-183

*4: HA-148
*5: HA-147
*6: HA-196

*7: HA-124
*8: MA-13
*9: EC-462

TROUBLE DIAGNOSES

MANUAL

Insufficient Cooling

HA-182
