Infiniti G20 (P11). Manual - part 396

Valve

NCEM0031

VALVE

NCEM0031S01

Unit: mm (in)

SEM188A

Valve head diameter “D”

Intake

34.0 - 34.3 (1.339 - 1.350)

Exhaust

30.0 - 30.3 (1.181 - 1.193)

Valve length “L”

Intake

97.04 - 97.16 (3.8205 - 3.8252)

Exhaust

97.66 - 97.78 (3.8449 - 3.8496)

Valve stem diameter “d”

Intake

5.965 - 5.980 (0.2348 - 0.2354)

Exhaust

5.945 - 5.960 (0.2341 - 0.2346)

Valve seat angle “

α

”

Intake

45°15

′

- 45°45

′

Exhaust

Valve margin “T”

Intake

1.1 (0.043)

Exhaust

1.3 (0.051)

Valve margin “T” limit

More than 0.5 (0.020)

Valve stem end surface grinding limit

Less than 0.2 (0.008)

VALVE SPRING

NCEM0031S02

Free height

mm (in)

47.53 (1.8713)

Pressure
N (kg, lb) at height mm (in)

Standard

519 - 571 (53.0 - 58.2, 117 - 128)

at 27.0 (1.063)

Limit

491.8 (50.16, 110.6)

at 27.0 (1.063)

Out-of-square

mm (in)

Less than 2.1 (0.083)

HYDRAULIC LASH ADJUSTER (HLA)

NCEM0031S03

Unit: mm (in)

HLA outer diameter

16.980 - 16.993 (0.6685 - 0.6690)

HLA guide hole diameter

17.000 - 17.020 (0.6693 - 0.6701)

Clearance between HLA and HLA guide hole

0.007 - 0.040 (0.0003 - 0.0016)

GI

MA

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

Valve

EM-69

VALVE GUIDE

NCEM0031S04

Unit: mm (in)

SEM083D

Standard

Service

Valve guide
Outer diameter

Intake

10.023 - 10.034 (0.3946 - 0.3950)

10.223 - 10.234 (0.4025 - 0.4029)

Exhaust

10.023 - 10.034 (0.3946 - 0.3950)

10.223 - 10.234 (0.4025 - 0.4029)

Valve guide
Inner diameter (Finished size)

Intake

6.000 - 6.018 (0.2362 - 0.2369)

Exhaust

6.000 - 6.018 (0.2362 - 0.2369)

Cylinder head valve guide hole
diameter

Intake

9.975 - 9.996 (0.3927 - 0.3935)

10.175 - 10.196 (0.4006 - 0.4014)

Exhaust

9.975 - 9.996 (0.3927 - 0.3935)

10.175 - 10.196 (0.4006 - 0.4014)

Interference fit of valve guide

0.027 - 0.059 (0.0011 - 0.0023)

Standard

Limit

Stem to guide clearance

Intake

0.020 - 0.053 (0.0008 - 0.0021)

0.08 (0.0031)

Exhaust

0.040 - 0.073 (0.0016 - 0.0029)

0.1 (0.004)

Valve deflection limit

0.2 (0.008)

Projection length “L”

14.0 - 14.2 (0.551 - 0.559)

VALVE SHIM CLEARANCE ADJUSTMENT

NCEM0031S06

Unit: mm (in)

SEM095D

Valve shim clearance (cold)
Intake & Exhaust

Less than 0.025 (0.001)

Shim thickness “T

1

”

T

1

±

0.025 (0.001)

SERVICE DATA AND SPECIFICATIONS (SDS)

Valve (Cont’d)

EM-70

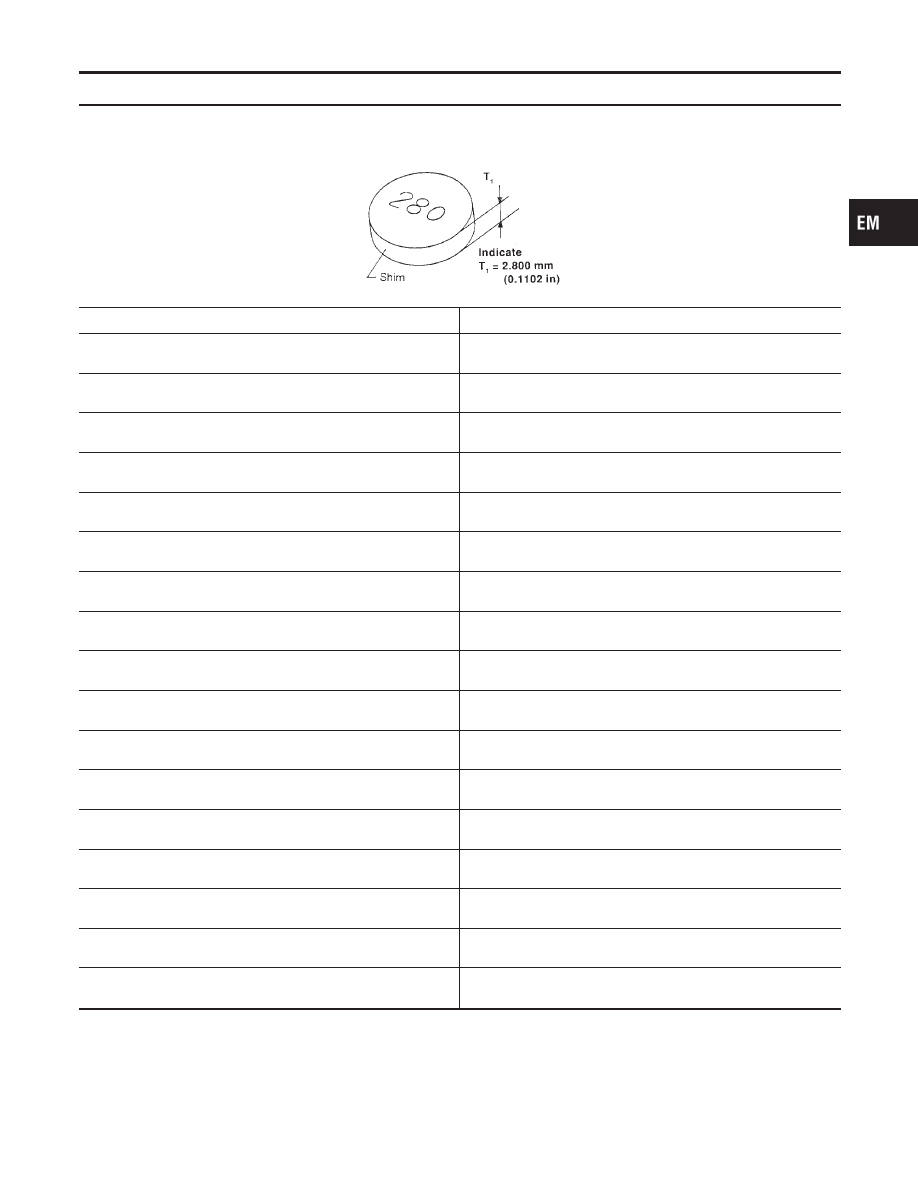

AVAILABLE SHIM

NCEM0031S07

AEM236

Thickness mm (in)

Identification mark

2.800 (0.1102)

28
00

2.825 (0.1112)

28
25

2.850 (0.1122)

28
50

2.875 (0.1132)

28
75

2.900 (0.1142)

29
00

2.925 (0.1152)

29
25

2.950 (0.1161)

29
50

2.975 (0.1171)

29
75

3.000 (0.1181)

30
00

3.025 (0.1191)

30
25

3.050 (0.1201)

30
50

3.075 (0.1211)

30
75

3.100 (0.1220)

31
00

3.125 (0.1230)

31
25

3.150 (0.1240)

31
50

3.175 (0.1250)

31
75

3.200 (0.1260)

32
00

GI

MA

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

Valve (Cont’d)

EM-71

VALVE SEAT

NCEM0031S05

Unit: mm (in)

SEM651DE

Standard

Service

Cylinder head seat recess diameter (D)

In.

35.000 - 35.016 (1.3780 - 1.3786)

35.500 - 35.516 (1.3976 - 1.3983)

Ex.

31.000 - 31.016 (1.2205 - 1.2211)

31.500 - 31.516 (1.2402 - 1.2408)

Valve seat interference fit

In.

0.064 - 0.096 (0.0025 - 0.0038)

Ex.

0.064 - 0.096 (0.0025 - 0.0038)

Valve seat outer diameter (d)

In.

35.080 - 35.096 (1.3811 - 1.3817)

35.580 - 35.596 (1.4008 - 1.4014)

Ex.

31.080 - 31.096 (1.2236 - 1.2242)

31.580 - 31.596 (1.2433 - 1.2439)

Depth (H)

In.

6.25 (0.2461)

Ex.

6.25 (0.2461)

Height (h)

6.2 - 6.3 (0.244 - 0.248)

5.4 - 5.5 (0.213 - 0.217)

SERVICE DATA AND SPECIFICATIONS (SDS)

Valve (Cont’d)

EM-72
