8

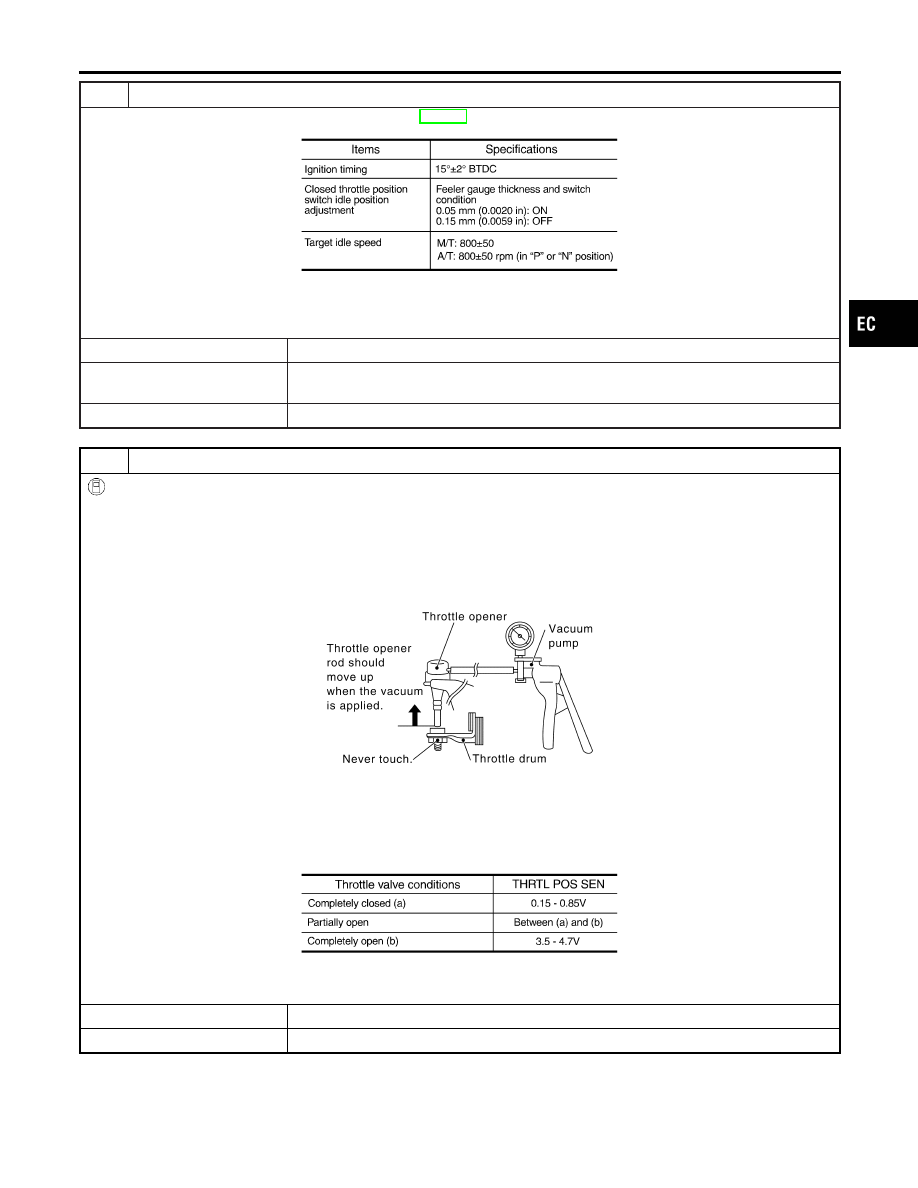

ADJUST THROTTLE POSITION SWITCH

Check the following items. Refer to “Basic Inspection”, EC-107.

MTBL0518

Is it possible to adjust closed throttle position switch?

Yes or No

Yes (With CONSULT-II)

©

GO TO 9.

Yes (Without CONSULT-
II)

©

GO TO 10.

No

©

Replace throttle position switch.

9

CHECK THROTTLE POSITION SENSOR

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine (ignition switch OFF).
3. Remove the vacuum hose connected to the throttle opener.
4. Connect suitable vacuum hose to the vacuum pump and the opener.
5. Apply vacuum [more than −40.0 kPa (−300 mmHg, −11.81 inHg)] until the throttle drum becomes free from the rod of

the throttle opener.

SEF793W

6. Turn ignition switch ON.
7. Select “DATA MONITOR” mode with CONSULT-II.
8. Check voltage of “THRTL POS SEN” under the following conditins.

Voltage measurement must be made with throttle position sensor installed in vehicle.

MTBL0230

OK or NG

OK

©

GO TO 11.

NG

©

Replace throttle position sensor.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0510 CLOSED THROTTLE POSITION SWITCH

Diagnostic Procedure (Cont’d)

EC-451

10

CHECK THROTTLE POSITION SENSOR

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine (ignition switch OFF).
3. Remove the vacuum hose connected to the throttle opener.
4. Connect suitable vacuum hose to the vacuum pump and the opener.
5. Apply vacuum [more than −40.0 kPa (−300 mmHg, −11.81 inHg)] until the throttle drum becomes free from the rod of

the throttle opener.

SEF793W

6. Turn ignition switch ON.
7. Check voltage between ECM terminal 92 (Throttle position sensor signal) and ground.

Voltage measurement must be made with throttle position sensor installed in vehicle.

SEF526Z

OK or NG

OK

©

GO TO 11.

NG

©

Replace throttle position sensor.

11

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-146.

©

INSPECTION END

DTC P0510 CLOSED THROTTLE POSITION SWITCH

Diagnostic Procedure (Cont’d)

EC-452

System Description

NCEC0494

These circuit lines are used to control the smooth shifting up and down of A/T during the hard acceleration/
deceleration. Voltage signals are exchanged between ECM and TCM (Transmission control module).

ECM Terminals and Reference Value

NCEC0495

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

10

Y/B

A/T signal No. 3

[Engine is running]

I

Idle speed

0 - 1.0V

19

BR/W

A/T signal No. 5

[Engine is running]

I

Idle speed

Approximately 8V

54

Y/R

A/T signal No. 1

[Engine is running]

I

Idle speed

Approximately 0 - 1.0V

55

Y/G

A/T signal No. 2

[Engine is running]

I

Idle speed

Approximately 0 - 1.0V

56

G/Y

A/T signal No. 4

[Engine is running]

I

Idle speed

Approximately 0 - 1.0V

On Board Diagnosis Logic

NCEC0496

DTC No.

Malfunction is detected when ...

Check Items (Possible Cause)

P0600*

I

ECM receives incorrect voltage from TCM (Transmission
control module) continuously.

I

Harness or connectors
[The circuit between ECM and TCM (Transmis-
sion control module) is open or shorted.]

*: This DTC can be detected only by “DATA MONITOR (AUTO TRIG)” with CONSULT-II.

SEF058Y

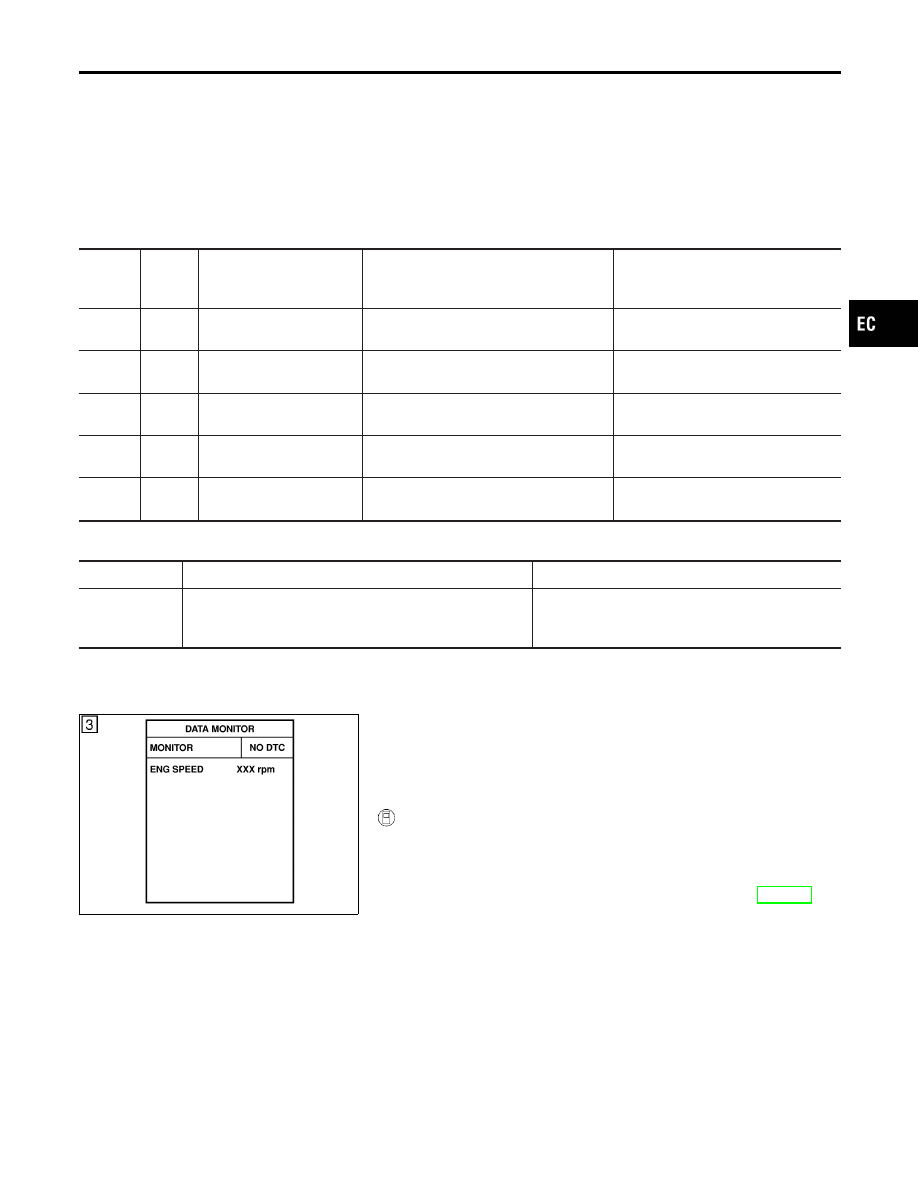

DTC Confirmation Procedure

NCEC0497

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.

With CONSULT-II

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Wait at least 10 seconds.

4)

If DTC is detected, go to “Diagnostic Procedure”, EC-455.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0600 A/T CONTROL

System Description

EC-453

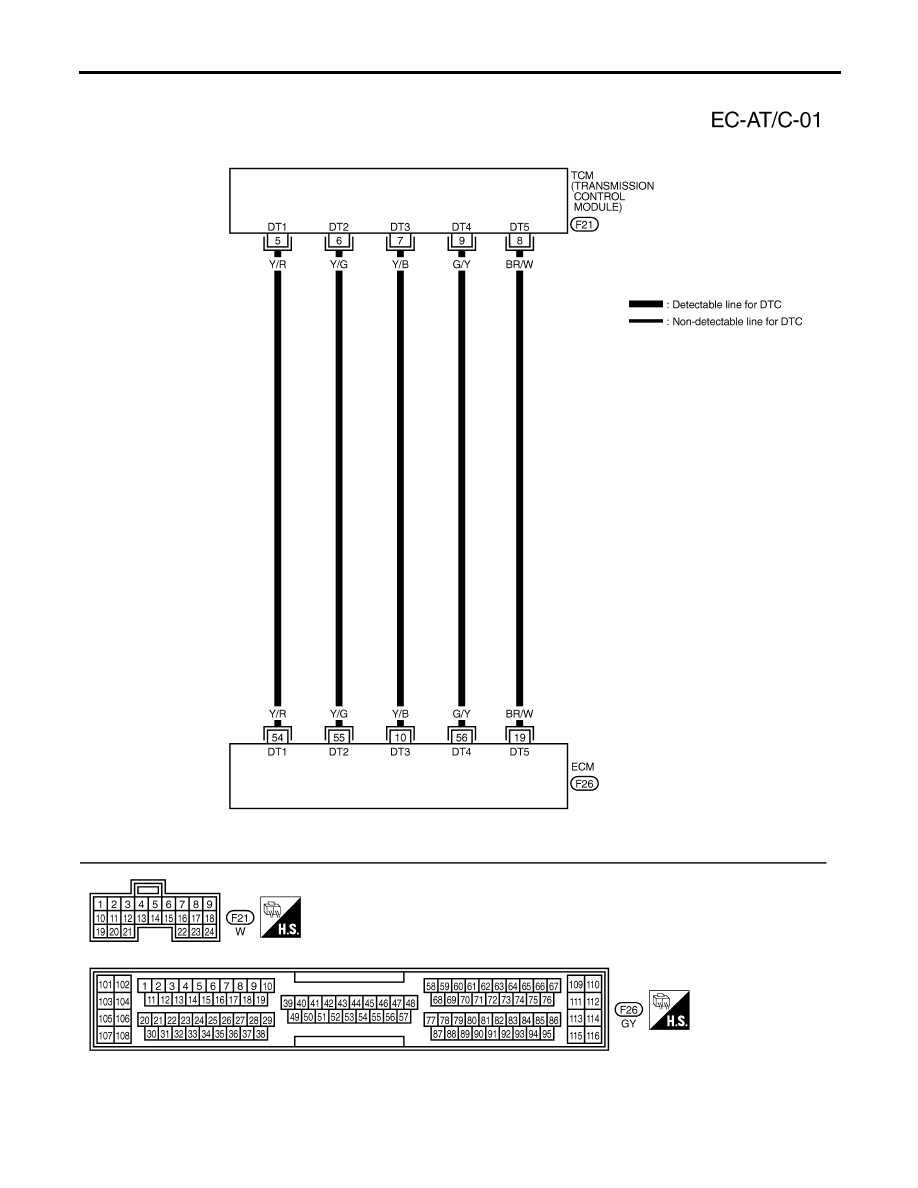

Wiring Diagram

NCEC0499

TEC717

DTC P0600 A/T CONTROL

Wiring Diagram

EC-454
