Disassembly

NCBR0040

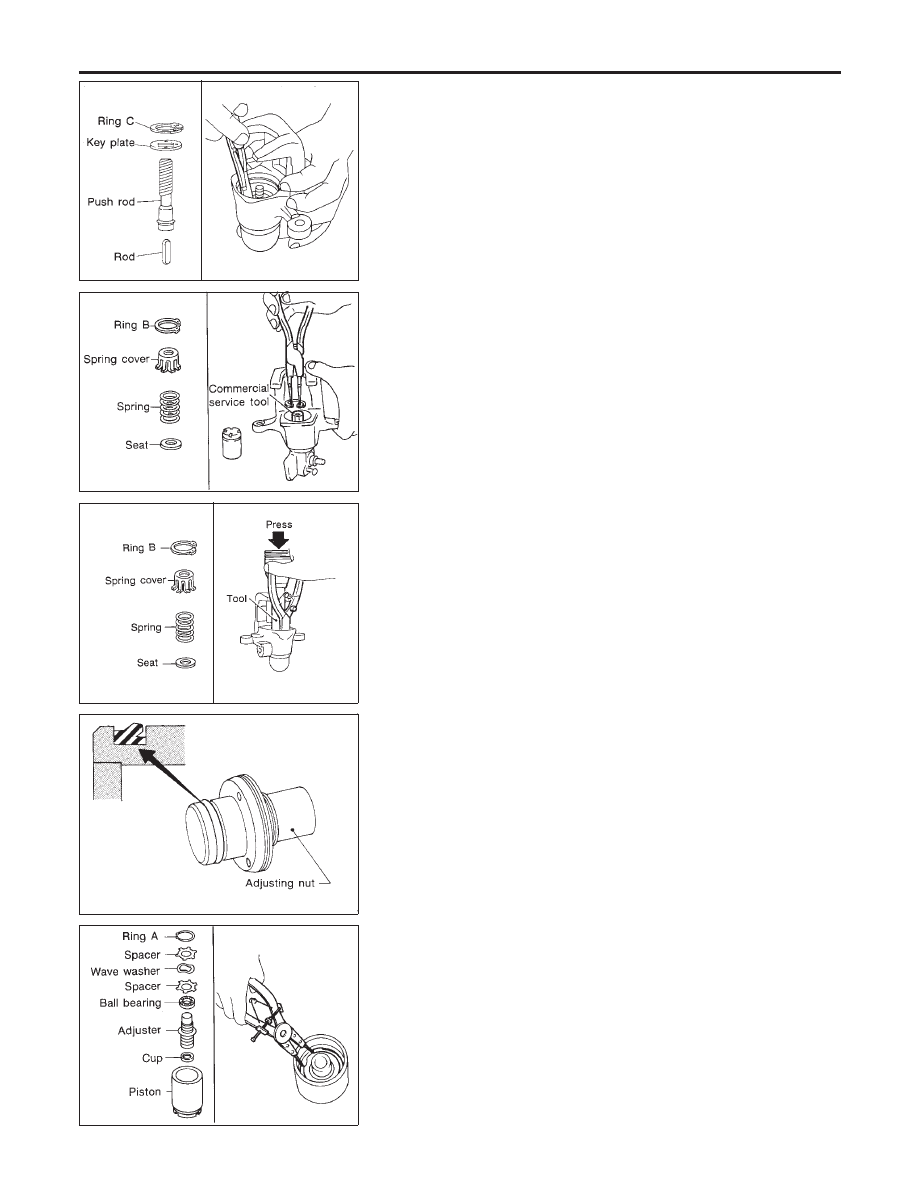

1.

Remove piston by turning it counterclockwise with suitable
commercial service tool or long nose pliers.

SBR889

2.

Pry off ring A from piston with suitable pliers and remove
adjusting nut.

SBR088B

3.

Disassemble cylinder body.

a.

Pry off ring B with suitable pliers, then remove spring cover,
spring and seat.

b.

Pry off ring C, then remove key plate, push rod and rod.

SBR656

c.

Remove piston seal.
Be careful not to damage cylinder body.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

REAR DISC BRAKE

Disassembly

BR-27

SBR026D

4.

Remove return spring, toggle lever and cable guide.

Inspection

NCBR0041

CALIPER

NCBR0041S01

CAUTION:

Use brake fluid to clean cylinder. Never use mineral oil.

Cylinder Body

NCBR0041S0101

I

Check inside surface of cylinder for score, rust, wear, damage
or presence of foreign materials. If any of the above conditions
are observed, replace cylinder body.

I

Minor damage from rust or foreign materials may be eliminated
by polishing surface with a fine emery paper.
Replace cylinder body if necessary.

Torque Member

NCBR0041S0102

Check for wear, cracks or other damage. Replace if necessary.

Piston

NCBR0041S0103

CAUTION:

Piston sliding surface is plated. Do not polish with emery
paper even if rust or foreign matter is stuck to sliding surface.
Check piston for score, rust, wear, damage or presence of foreign
materials.
Replace if any of the above conditions are observed.

Pin and Pin Boot

NCBR0041S0104

Check for wear, cracks or other damage.
Replace if any of the above conditions are observed.

SBR219C

ROTOR

NCBR0041S02

Rubbing Surface

NCBR0041S0201

Check rotor for roughness, cracks or chips.

Runout

NCBR0041S0202

1.

Secure rotor to wheel hub with two nuts (M12 x 1.25).

2.

Check runout using a dial indicator.

Make sure that axial end play is within the specifications
before measuring. Refer to AX section (“REAR WHEEL
BEARING”, “On-vehicle Service”).

REAR DISC BRAKE

Disassembly (Cont’d)

BR-28

3.

Change relative positions of rotor and wheel hub so that runout
is minimized.

Maximum runout:

0.07 mm (0.0028 in)

Thickness

NCBR0041S0203

Rotor repair limit:

Standard thickness

9 mm (0.35 in)

Minimum thickness

8 mm (0.31 in)

Thickness variation (At least 8 portions)

Maximum 0.02 mm (0.0008 in)

SBR247B

Assembly

NCBR0042

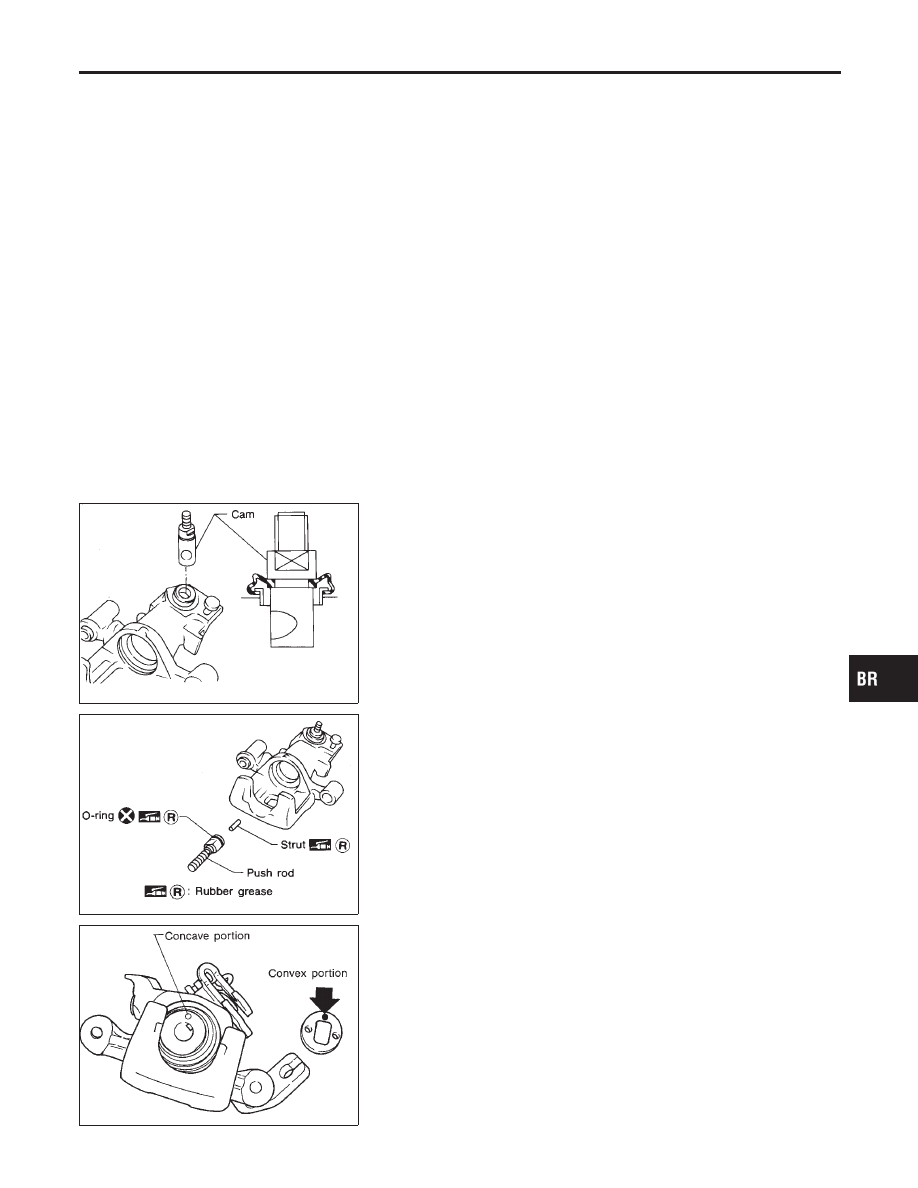

1.

Insert cam with depression facing towards open end of cylin-
der.

SBR248B

2.

Generously apply rubber grease to strut and push rod to make
insertion easy.

SBR893

3.

Fit push rod into square hole in key plate. Also match convex
portion of key plate with concave portion of cylinder.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

REAR DISC BRAKE

Inspection (Cont’d)

BR-29

SBR878

4.

Install ring C with a suitable tool.

SBR869C

SBR879

5.

Install seat, spring, spring cover and ring B with suitable press
and drift.

SBR892

6.

Install cup in the specified direction.

SBR100B

7.

Install adjuster, bearing, spacers, washers and ring A with a
suitable tool.

REAR DISC BRAKE

Assembly (Cont’d)

BR-30
