DTC VHCL SPEED SEN·MTR VEHICLE SPEED SENSOR·MTR

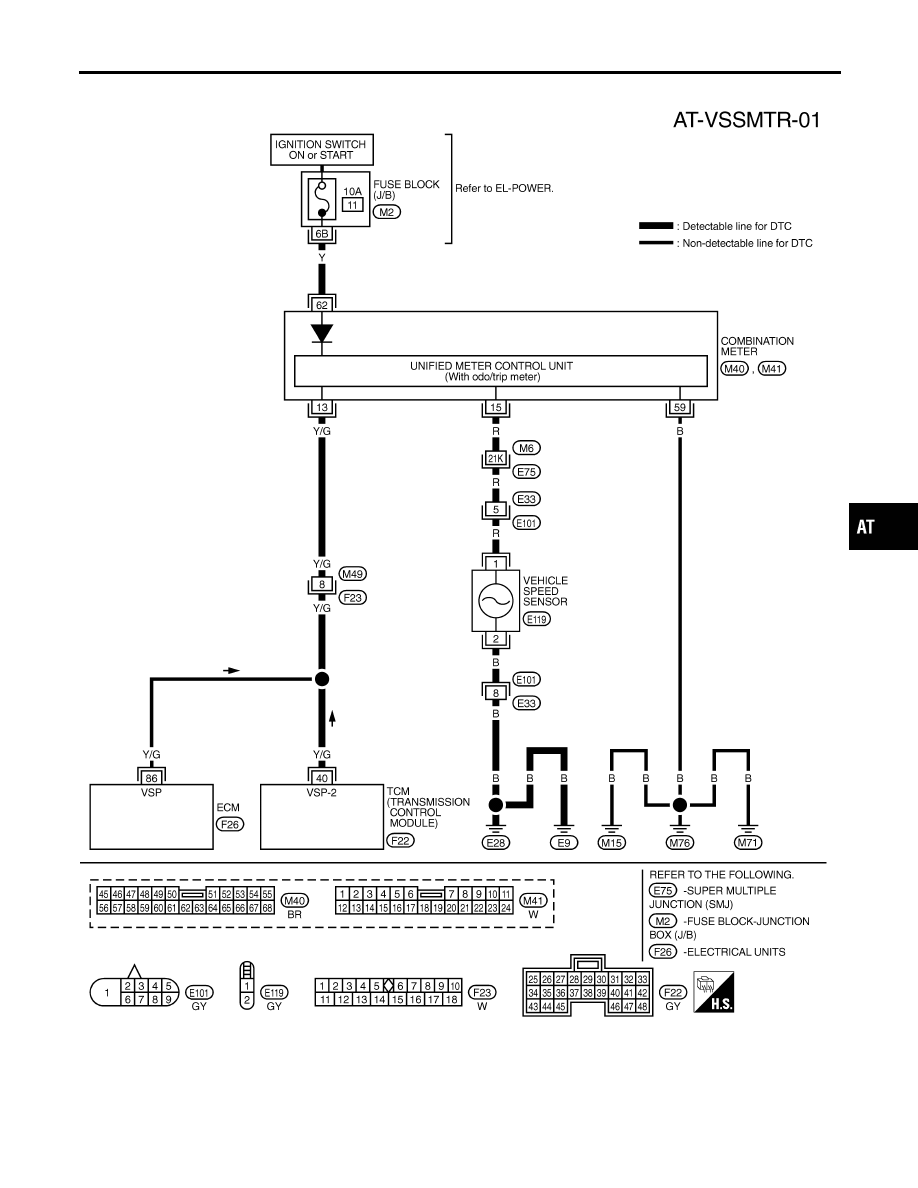

Wiring Diagram — AT — VSSMTR

AT-217

Diagnostic Procedure

NCAT0080

1

CHECK INPUT SIGNAL

With CONSULT-II

1. Start engine.
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out the value of “VHCL/S SE·MTR” while driving.

Check the value changes according to driving speed.

SAT614J

Without CONSULT-II

1. Start engine.
2. Check voltage between TCM terminal 40 and ground while driving at 2 to 3 km/h (1 to 2 MPH) for 1 m (3 ft) or more.

Voltage:

Voltage varies between less than 1V and more than 4.5V.

SAT465J

OK or NG

OK

©

GO TO 2.

NG

©

Check the following items:

I

Vehicle speed sensor and ground circuit for vehicle speed sensor
Refer to EL-84, “METERS AND GAUGES”.

I

Harness for short or open between TCM and vehicle speed sensor (Main harness)

2

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-216.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

DTC VHCL SPEED SEN·MTR VEHICLE SPEED SENSOR·MTR

Diagnostic Procedure

AT-218

SAT574J

Description

NCAT0218

The TCM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the A/T.

ON BOARD DIAGNOSIS LOGIC

NCAT0218S01

Diagnostic Trouble Code No.

Malfunction is detected when ....

Check Item (Possible Cause)

: CONTROL UNIT (RAM),

CONTROL UNIT (ROM)

TCM memory (RAM) or (ROM) is mal-
functioning.

I

TCM

SAT014K

SAT971J

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NCAT0218S02

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.

With CONSULT-II

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for A/T with CONSULT-II.

2)

Start engine.

3)

Run engine for at least 2 seconds at idle speed.

Diagnostic Procedure

NCAT0219

1

INSPECTION START (WITH CONSULT-II)

With CONSULT-II

1. Turn ignition switch “ON” and select “SELF DIAGNOSIS” mode for A/T with CONSULT-II.
2. Touch “ERASE”.

©

GO TO 2.

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC CONTROL UNIT (RAM), CONTROL UNIT (ROM)

Description

AT-219

2

CHECK DTC

PERFORM DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE.
See above.

©

GO TO 3.

3

CHECK DTC AGAIN

Is the “CONTROL UNIT (RAM) or CONTROL UNIT (ROM)” displayed again?

Yes or No

Yes

©

Replace TCM.

No

©

INSPECTION END
