Description

NCAT0064

Shift solenoid valves A and B are turned “ON” or “OFF” by the TCM
in response to signals sent from the PNP switch, vehicle speed and
throttle position sensors. Gears will then be shifted to the optimum
position.

Gear position

1

2

3

4

Shift solenoid valve A

ON (Closed)

OFF (Open)

OFF (Open)

ON (Closed)

Shift solenoid valve B

ON (Closed)

ON (Closed)

OFF (Open)

OFF (Open)

TCM TERMINALS AND REFERENCE VALUE

NCAT0064S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement stan-

dard

(Approx.)

11

L/W

Shift solenoid
valve A

When shift solenoid valve A oper-
ates.
(When driving in “D

1

” or “D

4

”.)

Battery voltage

When shift solenoid valve A does
not operate.
(When driving in “D

2

” or “D

3

”.)

0V

ON BOARD DIAGNOSIS LOGIC

NCAT0064S02

Diagnostic trouble code

Malfunction is detected when ...

Check items (Possible cause)

: SFT SOL A/CIRC

TCM detects an improper voltage drop
when it tries to operate the solenoid
valve.

I

Harness or connectors
(The solenoid circuit is open or shorted.)

I

Shift solenoid valve A

: P0750

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0750 SHIFT SOLENOID VALVE A

Description

AT-181

SAT014K

SEF949Y

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NCAT0064S03

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

With CONSULT-II

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for “ENGINE” with CONSULT-II.

2)

Start engine.

3)

Drive vehicle in D position and allow the transmission to shift
“1”

,

“2” (“GEAR”).

With GST

Follow the procedure “With CONSULT-II”.

DTC P0750 SHIFT SOLENOID VALVE A

Description (Cont’d)

AT-182

Wiring Diagram — AT — SSV/A

NCAT0210

TAT234

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0750 SHIFT SOLENOID VALVE A

Wiring Diagram — AT — SSV/A

AT-183

Diagnostic Procedure

NCAT0065

1

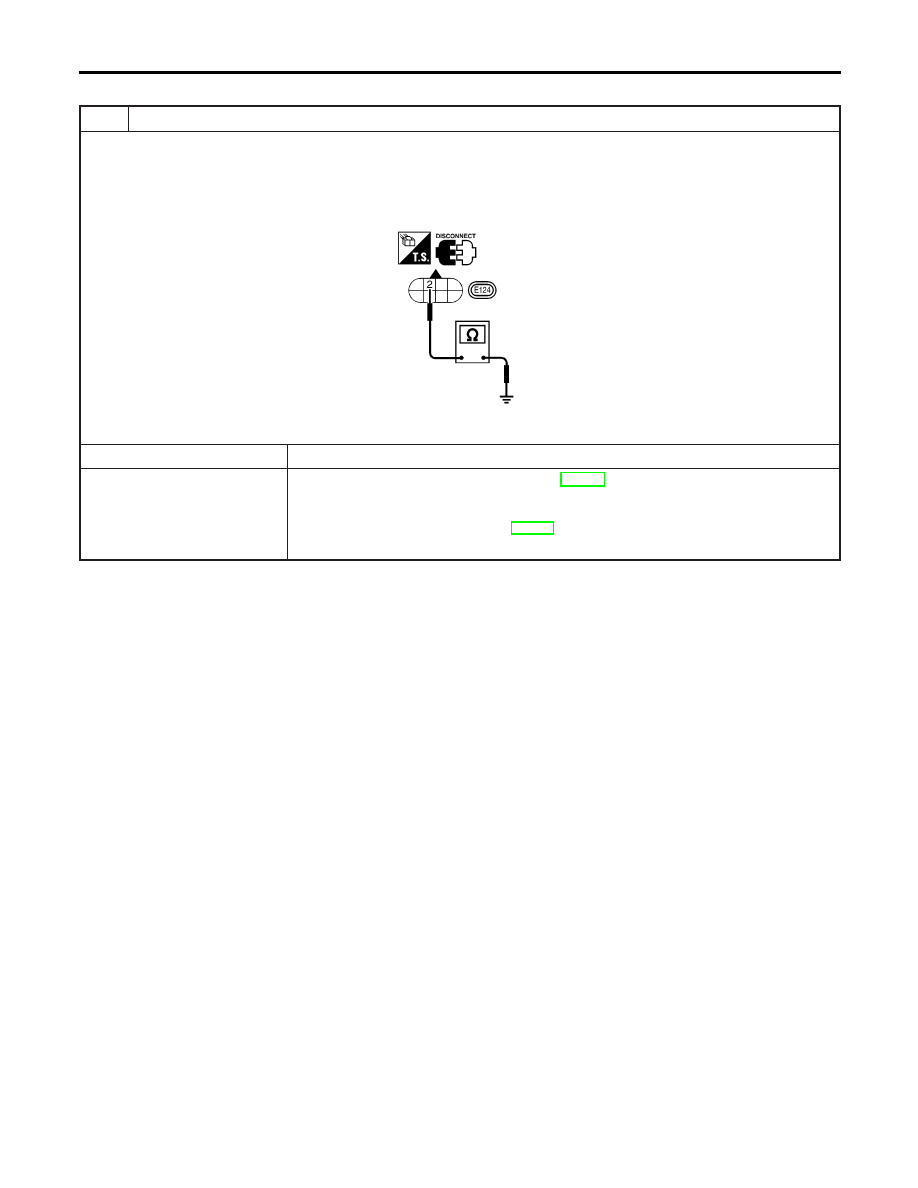

CHECK VALVE RESISTANCE

1. Turn ignition switch to “OFF” position.
2. Disconnect terminal cord assembly connector in engine compartment.
3. Check resistance between terminal 2 and ground.

Resistance:

20 - 40

Ω

SAT900J

OK or NG

OK

©

GO TO 2.

NG

©

1. Remove control valve assembly. Refer to AT-280.
2. Check the following items:

I

Shift solenoid valve A
Refer to “Component Inspection”, AT-186.

I

Harness of terminal cord assembly for short or open

DTC P0750 SHIFT SOLENOID VALVE A
