CHECK POWER SOURCE CIRCUIT

1. Turn ignition switch to “OFF” position.

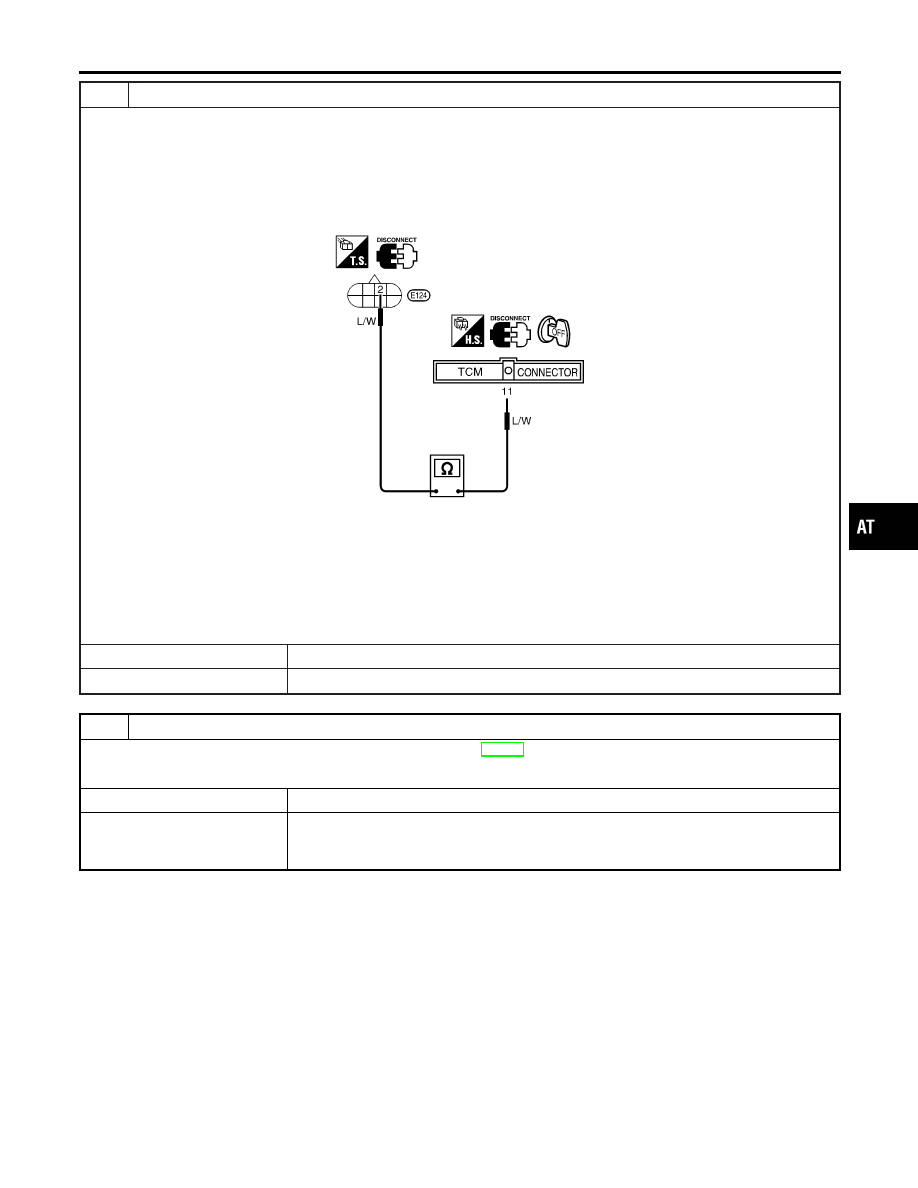

2. Disconnect TCM harness connector.
3. Check continuity between terminal 2 and TCM harness connector terminal 11.

Continuity should exist.

SAT901J

If OK, check harness for short to ground and short to power.

4. Reinstall any part removed.

OK or NG

OK

©

GO TO 3.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

3

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-182.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0750 SHIFT SOLENOID VALVE A

Diagnostic Procedure (Cont’d)

AT-185

SAT056K

Component Inspection

NCAT0066

SHIFT SOLENOID VALVE A

NCAT0066S01

I

For removal, refer to AT-280.

Resistance Check

NCAT0066S0101

I

Check resistance between two terminals.

Solenoid valve

Terminal No.

Resistance

(Approx.)

Shift solenoid
valve A

2

Ground

20 - 30

Ω

SAT903JA

Operation Check

NCAT0066S0102

I

Check solenoid valve by listening for its operating sound while
applying battery voltage to the terminal and ground.

DTC P0750 SHIFT SOLENOID VALVE A

Component Inspection

AT-186

SAT283HB

Description

NCAT0067

Shift solenoid valves A and B are turned “ON” or “OFF” by the TCM
in response to signals sent from the PNP switch, vehicle speed and
throttle position sensors. Gears will then be shifted to the optimum
position.

Gear position

1

2

3

4

Shift solenoid valve A

ON (Closed)

OFF (Open)

OFF (Open)

ON (Closed)

Shift solenoid valve B

ON (Closed)

ON (Closed)

OFF (Open)

OFF (Open)

TCM TERMINALS AND REFERENCE VALUE

NCAT0067S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement stan-

dard

12

L/Y

Shift solenoid
valve B

When shift solenoid valve B oper-
ates.
(When driving in “D

1

” or “D

2

”.)

Battery voltage

When shift solenoid valve B does
not operate.
(When driving in “D

3

” or “D

4

”.)

1V or less

ON BOARD DIAGNOSIS LOGIC

NCAT0067S02

Diagnostic trouble code

Malfunction is detected when ...

Check items (Possible cause)

: SFT SOL B/CIRC

TCM detects an improper voltage drop
when it tries to operate the solenoid
valve.

I

Harness or connectors
(The solenoid circuit is open or shorted.)

I

Shift solenoid valve B

: P0755

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0755 SHIFT SOLENOID VALVE B

Description

AT-187

SAT014K

SEF949Y

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NCAT0067S03

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

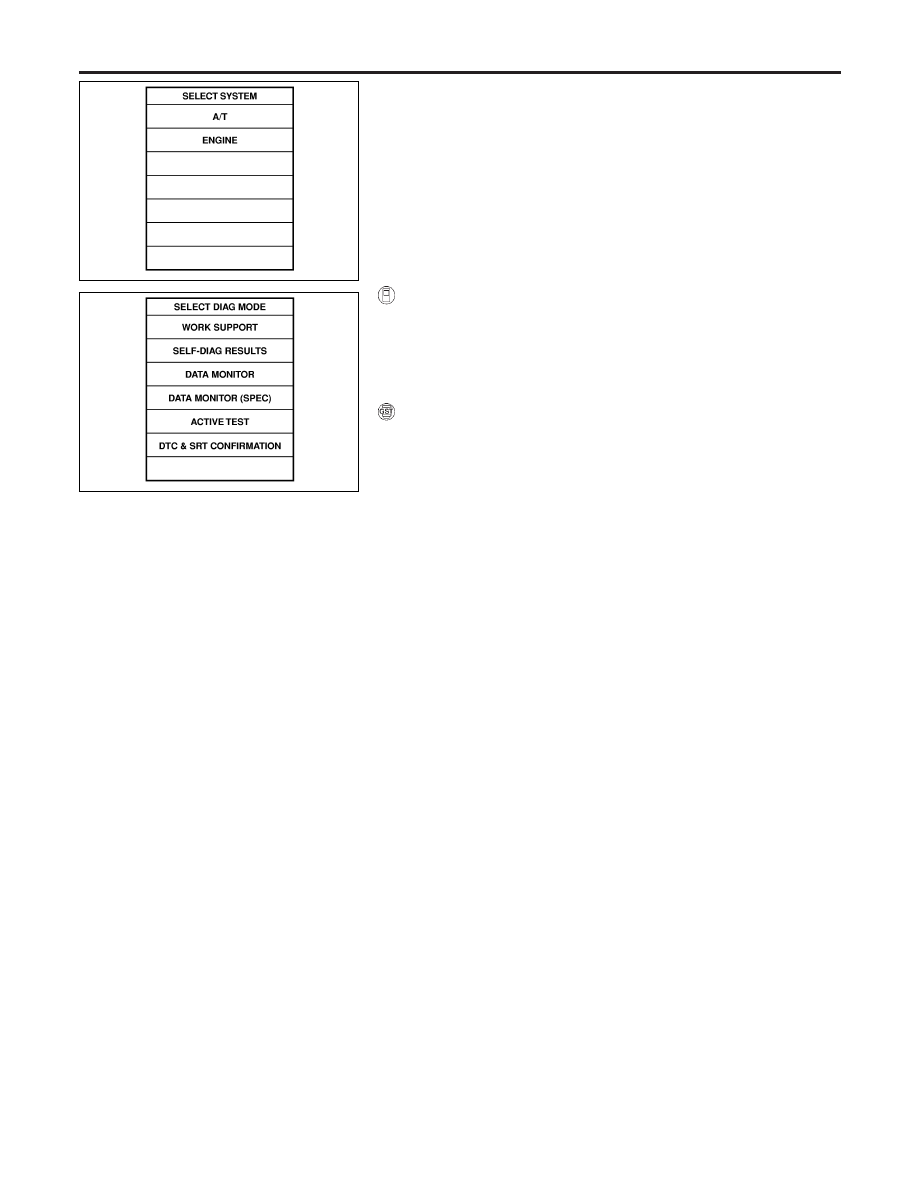

With CONSULT-II
