BRM-30

< REMOVAL AND INSTALLATION >

BODY ALIGNMENT

Passenger Compartment

INFOID:0000000003134501

Measurement

Dimensions marked with

″

*

″

 indicate symmetrically identical dimensions on both right and left hand of the

vehicle.

«The others»

Unit: mm (in)

G, g

±

438

1760

81

Hole

φ

16 (0.63)

P, p

±

531

2643

516

Hole

φ

64 (2.52)

H, h

±

604

2341

128

Hole

φ

13 (0.51)

Unit: mm (in)

JSKIA0568GB

Point

Dimension

Memo

Point

Dimension

Memo

Point

Dimension

Memo

Point

Dimension

Memo

E - e

1183 (46.57)

J - j

1459 (57.44)

P - p

1280 (50.39)

T - N

864 (34.02)*

E - g

1776 (69.92)*

K - k

1485 (58.46)

P - r

1547 (60.91)*

T - O

752 (29.61)*

E - h

1302 (51.26)*

M - m

1325 (52.17)

Q - q

1436 (56.54)

T - P

1136 (44.72)*

E - k

1557 (61.30)*

M - o

1562 (61.50)*

R - r

1469 (57.83)

T - Q

994 (39.13)*

F - f

1424 (56.06)

M - p

1460 (57.48)*

S - E

1206 (47.48)*

T - R

805 (31.69)*

F - j

1666 (65.59)*

M - r

1597 (62.87)*

S - F

894 (35.20)*

U - W

1182 (46.54)*

G - g

1478 (58.19)

N - n

1452 (57.17)

S - G

764 (30.08)*

U - X

1182 (46.54)*

G - h

1907 (75.08)*

N - q

1600 (62.99)*

S - H

1311 (51.61)*

V - W

1247 (49.09)*

G - k

1732 (68.19)*

O - o

1451 (57.13)

S - J

1168 (45.98)*

V - X

1150 (45.28)*

H - h

1333 (52.48)

O - p

1722 (67.80)*

S - K

1024 (40.31)*

H - k

1554 (61.18)*

O - r

1550 (61.02)*

T - M

995 (39.17)*

BODY ALIGNMENT

BRM-31

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

Measurement Points

Unit: mm (in)

: Vehicle front

JSKIA0569ZZ

Point

Material

Point

Material

A

Upper dash crossmember flange end of center
positioning mark

H, h, J, j, K, k,
M, m, N, n, O,
o

Center pillar indent

B

Roof flange end of center positioning mark

P, p, Q, q, R, r

Rear fender indent

C, c

Front pillar reinforcement joggle

S

Trans control reinforcement hole center of center
positioning mark 12

×

14 (0.47

×

0.55)

D, d

Hood hinge installing hole center

φ

6 (0.24)

T

Rear seat crossmember reinforcement hole cen-
ter of center positioning mark

φ

5 (0.20)

E, e, F, f, G, g

Front pillar indent

U, u, V, v, W,
w, X, x

Door hinge installing hole center
U, u, V, v, X, x:

φ

12 (0.47)

W, w:

φ

9 (0.35)

BRM-32

< REMOVAL AND INSTALLATION >

BODY ALIGNMENT

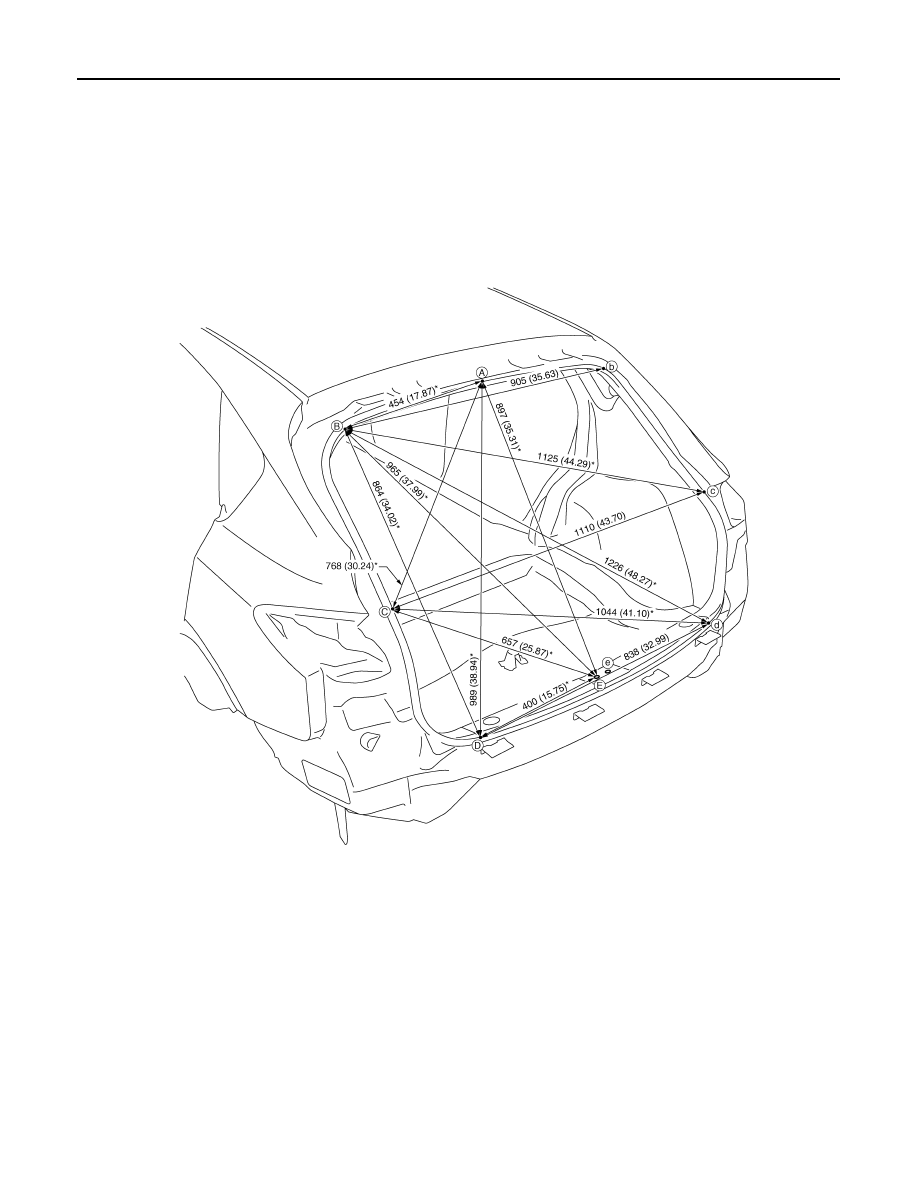

Rear Body

INFOID:0000000003134502

Measurement

Dimensions marked with

″

*

″

 indicate symmetrically identical dimensions on both right and left hand of the

vehicle.

Measurement Points

Unit: mm (in)

JSKIA0570GB

BODY ALIGNMENT

BRM-33

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

Unit: mm (in)

: Vehicle front

JSKIA0571ZZ

Point

Material

Point

Material

A

Roof indent of center positioning mark

D, d

Rear end crossmember joggle

B, b

Back pillar main joggle

E, e

Back door striker installing hole center

φ

14 (0.55)

C, c

Inner back pillar joggle
