Hyundai Bayon (2022 year). Manual in Polish - page 35





8-41

Postępow

anie w przypadku aw

arii

8

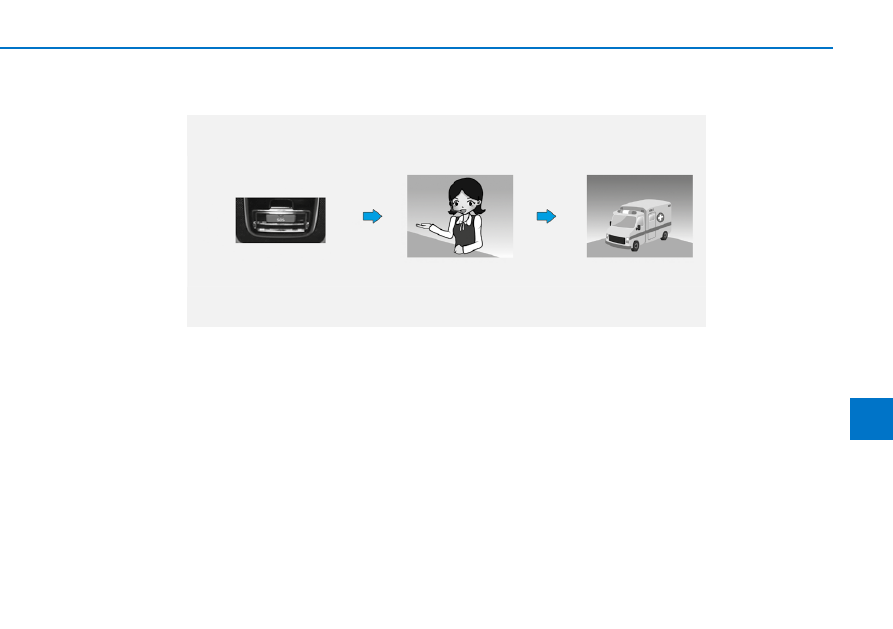

Ręczne zgłaszanie wypadków

OBC3080026

Ręczne połączenie alarmowe za pomocą przycisku [SOS] może zostać nawiązane zarówno przez kierowcę, jak i przez pasażerów.
Wezwanie alarmowe za pośrednictwem system eCall można anulować poprzez ponowne naciśnięcie przycisku [SOS] jedynie przed nawią-

zaniem połączenia.
Po aktywacji wezwania alarmowego w trybie ręcznym za pomocą przycisku [SOS] system eCall automatycznie przesyła dane dotyczące

wypadku drogowego lub innego wypadku do centrum wezwań alarmowych w celu prawidłowego poinformowania służb ratunkowych.
W razie przypadkowego naciśnięcia przycisku [SOS] wezwanie można anulować poprzez ponowne naciśnięcie przycisku.
Aby ręcznie wykonać wezwanie alarmowe w razie wypadku drogowego lub innego, należy:
1.  Aby zapewnić bezpieczeństwo własne i innych uczestników ruchu drogowego, zatrzymać pojazd zgodnie z przepisami ruchu drogowego.
2.  Nacisnąć przycisk [SOS]. Naciśnięcie przycisku [SOS] powoduje rejestrację urządzenia w sieci telefonii komórkowej i przesłanie minimal-

nego zestawu danych dotyczących pojazdu oraz jego lokalizacji, zgodnie z wymaganiami technicznymi urządzenia. Następuje połączenie

z centrum wezwań alarmowych ogólnoeuropejskiego systemu wezwań alarmowych eCall w celu podania przyczyn wezwania.

3.  Po wyjaśnieniu przyczyn wezwania centrum wezwań alarmowych wysyła służby ratunkowe i kończy połączenie.
Wykonanie połączenia alarmowego niezgodnie z powyższą procedurą powoduje uznanie wezwania za błędne.

8-42

Postępowanie w przypadku awarii

Awaryjne zasilanie ogólnoeuropej­

skiego systemu wezwań alarmo­

wych eCall z baterii

•

W  przypadku odcięcia głównego

źródła zasilania pojazdu z  powodu

kolizji, w  sytuacjach awaryjnych

bateria wewnętrzna systemu eCall

przez 1 godzinę zapewnia zasilanie

systemu.

•

Baterię wewnętrzną systemu eCall

należy wymieniać co 3 lata. Więcej

informacji podano w  podrozdziale

„Harmonogram przeglądów” w  roz­

dziale 9.

Włączona dioda w kolorze czerwo­

nym (usterka systemu)

Włączenie się czerwonej diody LED

w  normalnych warunkach jazdy ozna­

cza usterkę systemu eCall. W  takim

przypadku pojazd jak najszybciej po­

winna sprawdzić Autoryzowana Stacja

Obsługi (ASO) Hyundai. W  przeciwnym

przypadku nie można zagwarantować

prawidłowego działania systemu eCall.

Za konsekwencje nieprzestrzegania po­

wyższych warunków odpowiada wła­

ściciel pojazdu.

    OSTRZEŻENIE

Celowy demontaż lub modyfikacja

Ogólnoeuropejski system wezwań alar­

mowych eCall wzywa służby ratunkowe.

Dlatego celowy demontaż systemu lub

modyfikacje wprowadzone w jego usta­

wieniach mogą negatywnie wpływać

na bezpieczeństwo. Mogą one nawet

powodować wysyłanie nieprawidłowych

wezwań alarmowych. Dlatego nie wolno

w żaden sposób modyfikować ustawień

systemu eCall zamontowanego w pojeź­

dzie.

Przeglądy, czynności obsługowe i naprawy

9

Przedział silnika ....................................................9-3

Przeglądy okresowe ..............................................9-6

Odpowiedzialność Właściciela ................................................ 9-6

Środki ostrożności podczas czynności

wykonywanych przez Właściciela pojazdu ........................ 9-6

Czynności obsługowe wykonywane przez

Właściciela pojazdu ..............................................9-7

Harmonogram czynności obsługowych

wykonywanych przez Właściciela pojazdu ........................ 9-7

Harmonogram przeglądów okresowych .............9-9

Harmonogram przeglądów pojazdu użytkowanego

w warunkach normalnych (Europa) ....................................9-10

Harmonogram przeglądów pojazdu użytkowanego

w warunkach trudnych lub pokonującego

krótkie dystanse (Europa) .....................................................9-13

Wytyczne wykonywania poszczególnych

czynności przeglądu............................................9-15

Olej silnikowy i filtr oleju .......................................................9-15

Paski napędowe ........................................................................9-15

Filtr paliwa ..................................................................................9-15

Sztywne i elastyczne przewody paliwowe

oraz ich połączenia .................................................................9-15

Przewody elastyczne par paliwa i zakrętka

wlewu paliwa ..............................................................................9-15

Przewody elastyczne układu wentylacji

skrzyni korbowej ......................................................................9-15

Wkład filtra powietrza ............................................................9-16

Świece zapłonowe ...................................................................9-16

Układ chłodzenia .....................................................................9-16

Płyn chłodzący .........................................................................9-16

Olej mechanicznej skrzyni biegów/olej siłownika

inteligentnej mechanicznej skrzyni biegów (iMT)  .........9-16

Olej automatycznej skrzyni biegów ....................................9-16

Olej dwusprzęgłowej skrzyni biegów (DCT)  ...................9-16

Sztywne i elastyczne przewody hamulcowe ....................9-16

Płyn hamulcowy i sterowania sprzęgłem  .......................9-17

Hamulec postojowy ..................................................................9-17

Tylne hamulce bębnowe i szczęki hamulcowe ................9-17

Tarcze, klocki hamulcowe i zaciski ......................................9-17

Śruby mocujące układu zawieszenia .................................9-17

Przekładnia kierownicza, połączenia oraz osłony

i przeguby kulowe wahaczy dolnych .................................9-17

Półosie napędowe i osłony przegubów ............................9-17

Czynnik chłodniczy i sprężarka układu

klimatyzacji .................................................................................9-17

Olej silnikowy .......................................................9-18

Sprawdzanie poziomu oleju silnikowego ...........................9-18

Sprawdzanie oleju silnikowego i filtra ................................9-20

Płyn chłodzący ...................................................9-21

Sprawdzanie poziomu płynu chłodzącego .......................9-21

Wymiana płynu chłodzącego ...............................................9-24

Płyn hamulcowy i sterowania sprzęgłem  ......9-25

Sprawdzanie poziomu płynu hamulcowego

i sterowania sprzęgłem ..........................................................9-25

9

Olej siłownika inteligentnej mechanicznej

skrzyni biegów (iMT) ..........................................9-26

Sprawdzanie poziomu oleju siłownika inteligentnej

mechanicznej skrzyni biegów (iMT) ...................................9-26

Płyn do spryskiwaczy .........................................9-27

Sprawdzanie poziomu płynu do spryskiwaczy  ..............9-27

Hamulec postojowy .............................................9-27

Sprawdzanie hamulca postojowego ....................................9-27

Filtr powietrza ......................................................9-28

Wymiana wkładu filtra ...........................................................9-28

Filtr powietrza układu klimatyzacji

(przeciwpyłkowy) ................................................9-29

Sprawdzanie filtra ....................................................................9-29

Wymiana filtra ...........................................................................9-29

Pióra wycieraczek ...............................................9-30

Sprawdzanie piór wycieraczek .............................................9-30

Wymiana piór wycieraczek  ..................................................9-30

Akumulator ...........................................................9-32

Obsługa akumulatora ..............................................................9-33

Etykieta znamionowa akumulatora  ....................................9-34

Ładowanie akumulatora .........................................................9-34

Konieczność zaprogramowania układów ..........................9-35

Opony i obręcze kół  ..........................................9-36

Dbałość o opony ......................................................................9-36

Wymagane ciśnienie w oponach zimnych  .......................9-36

Sprawdzanie ciśnienia w oponach .......................................9-37

Przekładanie kół  ....................................................................9-38

Geometria i wyważanie kół ...................................................9-39

Wymiana opon ...........................................................................9-39

Wymiana obręczy kół ............................................................9-40

Własności jezdne opon ..........................................................9-41

Wyważanie kół  ........................................................................9-41

Oznaczenia na bokach opon .................................................9-41

Opony niskoprofilowe .............................................................9-44

Bezpieczniki ..........................................................9-45

Wymiana bezpieczników pod deską rozdzielczą ............9-46

Wymiana bezpieczników w przedziale silnika ..................9-47

Opis bezpieczników i przekaźników ...................................9-48

Żarówki .................................................................9-64

Wymiana żarówek świateł przednich, pozycyjnych,

kierunkowskazów i świateł przeciwmgielnych

przednich ....................................................................................9-65

Ustawianie świateł przednich ...............................................9-70

Wymiana żarówek kierunkowskazów bocznych .............9-76

Wymiana żarówek tylnych lamp zespolonych .................9-76

Wymiana żarówki dodatkowego światła stopu ...............9-83

Wymiana żarówki oświetlenia tablicy rejestracyjnej .....9-83

Wymiana żarówek lampek oświetlenia wnętrza .............9-84

Dbałość o wygląd pojazdu .................................9-85

Dbałość o wnętrze ...................................................................9-90

Układ kontroli emisji ...........................................9-93

1.  Układ zapobiegania emisji ze skrzyni korbowej ........9-93

2.  Układ zapobiegania emisji par paliwa ...........................9-93

3.  Układ ograniczania emisji szkodliwych

składników spalin ................................................................9-94

9-3

Prz
egląd
y, czynności obsługow

e i

 na

pr

awy

9

Rzeczywisty wygląd przedziału silnika może nieznacznie odbiegać od pokazanego na ilustracji.

OBC3090001



Silnik benzynowy Smartstream 1.0 T-GDi/Smartstream 1.0 T-GDi (48 V) MHEV

1.  Zbiornik wyrównawczy płynu chłodzącego
2.  Zakrętka wlewu oleju silnikowego
3.   Zbiornik płynu hamulcowego i sterowania

sprzęgłem*

4.  Filtr powietrza
5.  Skrzynka bezpieczników i przekaźników
6.   Akumulator
7.  Zbiornik płynu do spryskiwaczy szyb
8.  Zakrętka chłodnicy
9.  Wskaźnik poziomu oleju silnikowego

* jeżeli występuje

PRZEDZIAŁ SILNIKA

9-4

Przeglądy, czynności obsługowe i naprawy

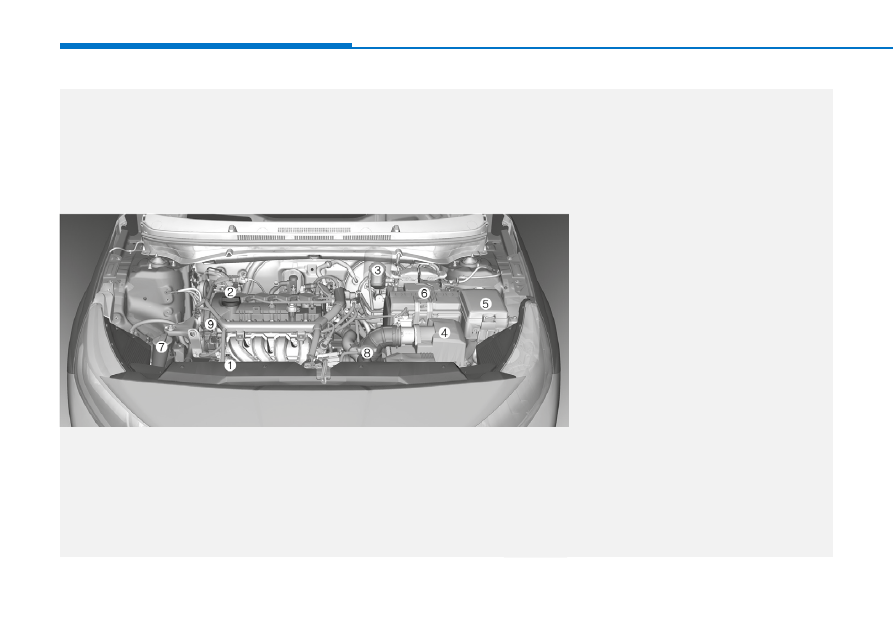

Rzeczywisty wygląd przedziału silnika może nieznacznie odbiegać od pokazanego na ilustracji.

OBC3090003



Silnik benzynowy Smartstream 1.2

1.  Zbiornik wyrównawczy płynu chłodzącego
2.  Zakrętka wlewu oleju silnikowego
3.   Zbiornik płynu hamulcowego i sterowania

sprzęgłem*

4.  Filtr powietrza
5.  Skrzynka bezpieczników i przekaźników
6.   Akumulator
7.  Zbiornik płynu do spryskiwaczy szyb
8.  Zakrętka chłodnicy
9.  Wskaźnik poziomu oleju silnikowego

* jeżeli występuje

9-5

Prz
egląd
y, czynności obsługow

e i

 na

pr

awy

9

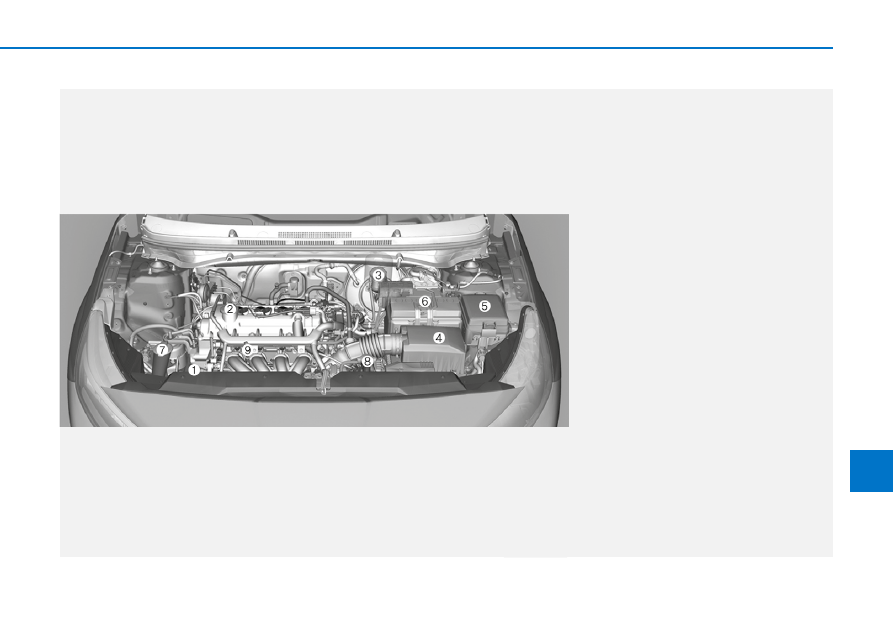

Rzeczywisty wygląd przedziału silnika może nieznacznie odbiegać od pokazanego na ilustracji.

OBC3090004



Silnik benzynowy 1.4

1.  Zbiornik wyrównawczy płynu chłodzącego
2.  Zakrętka wlewu oleju silnikowego
3.   Zbiornik płynu hamulcowego i sterowania

sprzęgłem*

4.  Filtr powietrza
5.  Skrzynka bezpieczników i przekaźników
6.   Akumulator
7.  Zbiornik płynu do spryskiwaczy szyb
8.  Zakrętka chłodnicy
9.  Wskaźnik poziomu oleju silnikowego

* jeżeli występuje

9-6

Przeglądy, czynności obsługowe i naprawy

Aby uniknąć obrażeń ciała i  uszkodzenia

samochodu, podczas wykonywania wszelkich

kontroli i  czynności obsługowych należy

zachowywać najwyższą ostrożność.
Wszystkie przeglądy okresowe, czynności

obsługowe i  ewentualne naprawy powinna

wykonywać Autoryzowana Stacja Obsługi

(ASO) Hyundai. Autoryzowane Stacje Obsługi

(ASO) Hyundai spełniają najwyższe standardy

firmy Hyundai w zakresie jakości prac i dys-

ponują wsparciem technicznym ze strony

firmy Hyundai. Gwarantuje to odpowiedni

poziom usług.

Odpowiedzialność Właściciela

Obowiązek terminowego zlecania przeglądów

okresowych i przechowywania dokumenta-

cji przeglądów pojazdu spoczywa na jego

Właścicielu.
Właściciel musi dysponować dokumentacją

potwierdzającą prawidłowe wykonywanie

przeglądów okresowych pojazdu zgodne

z harmonogramem czynności obsługowych

podanym na kolejnych stronach Instrukcji.

Dysponowanie kompletną dokumentacją

przeprowadzonych przeglądów i  czynności

obsługowych jest niezbędnym wymogiem

zachowania/uznania gwarancji na pojazd.
Szczegółowe warunki gwarancji podano

w Książce gwarancyjnej.

Gwarancja producenta na pojazd nie obej-

muje napraw ani regulacji, które muszą być

przeprowadzone z  powodu niewłaściwego

wykonywania lub zaniechania wykonywania

przeglądów okresowych.

Środki ostrożności podczas czynności

wykonywanych przez Właściciela

pojazdu

Nieprawidłowo prowadzone, niepełne lub

niewystarczające prace obsługowe mogą

spowodować niewłaściwe funkcjonowanie

pojazdu. W konsekwencji mogą one dopro-

wadzić do uszkodzenia pojazdu, wypadku

albo zagrożenia zdrowia lub życia. Ten roz-

dział zawiera wytyczne jedynie w  zakresie

najprostszych czynności obsługowych.
Nie modyfikować pojazdu. Modyfikacje mogą

wpływać negatywnie na jego trwałość lub

bezpieczeństwo jazdy. Wprowadzenie mody-

fikacji może również stanowić naruszenie

warunków gwarancji.

UWAGA

Nieprawidłowe wykonywanie czynności

obsługowych w czasie trwania gwarancji

może spowodować ograniczenie gwaran­

cji. Szczegółowe informacje znajdują się

w  Książce gwarancyjnej, dostarczanej

razem z pojazdem. W przypadku jakich­

kolwiek wątpliwości co do sposobu pra­

widłowego przeprowadzenia kontroli lub

czynności obsługowej, należy powierzyć

ją Autoryzowanej Stacji Obsługi (ASO)

Hyundai.

PRZEGLĄDY OKRESOWE

9-7

Prz
egląd
y, czynności obsługow

e i

 na

pr

awy

9

Na kolejnych stronach Instrukcji znajdują

się tabele z płynami eksploatacyjnymi, ele-

mentami, podzespołami i układami, które dla

zapewnienia niezawodnego funkcjonowania

pojazdu należy sprawdzać z podaną często-

tliwością.
W  przypadku stwierdzenia nieprawidłowe-

go funkcjonowania dowolnego elementu,

podzespołu lub układu pojazdu, należy jak

najszybciej skontaktować się z Autoryzowaną

Stacją Obsługi (ASO) Hyundai.
Pozycje ujęte w wykazie czynności obsługo-

wych nie są wykonywane w  ramach gwa-

rancji. Koszty robocizny i części zamiennych

związanych z ich przeprowadzeniem pokrywa

Właściciel pojazdu.

Harmonogram czynności obsługowych

wykonywanych przez Właściciela

pojazdu

Przy okazji tankowania:

•  Sprawdzać poziom płynu chłodzącego

silnik spalinowy w zbiorniku wyrównaw-

czym.

•  Sprawdzać poziom płynu do spryskiwaczy.
•  Sprawdzać, czy w oponach nie ma zbyt

niskiego ciśnienia.

•  Sprawdzać chłodnicę i skraplacz.

Sprawdzać, czy przód chłodnicy i skrapla-

cza są czyste i nie są zablokowane liśćmi,

zanieczyszczeniami, owadami itp.
W  przypadku silnego zanieczyszczenia

tych elementów lub braku pewnoś-

ci co do ich stanu zalecamy kontakt

z  Autoryzowaną Stacją Obsługi (ASO)

Hyundai.

CZYNNOŚCI OBSŁUGOWE WYKONYWANE PRZEZ WŁAŚCICIELA POJAZDU

Wykonywanie czynności obsługowych

może być niebezpieczne. W  przypad­

ku braku wiedzy lub doświadczenia

w prowadzeniu czynności obsługowych

albo braku odpowiednich narzędzi lub

wyposażenia czynności te należy powie­

rzać Autoryzowanej Stacji Obsługi (ASO)

Hyundai. Przed rozpoczęciem czynności

obsługowych należy ZAWSZE przestrze­

gać poniższych środków ostrożności:

•

Zaparkować pojazd na poziomym

podłożu, ustawić selektor skrzyni

biegów w położeniu P (aut./dwusprzę­

głowa skrzynia biegów) lub dźwignię

zmiany biegów w położeniu neutral­

nym (mech. skrzynia biegów), włączyć

hamulec postojowy i wyłączyć stacyj­

kę (stan LOCK/OFF).

•

Aby zapobiec przemieszczeniu się

pojazdu, podłożyć kliny pod koła

(z przodu i z tyłu).

   Zdjąć luźną odzież i/lub biżuterię,

które mogą zostać wciągnięte przez

poruszające się elementy.

    OSTRZEŻENIE

•

Jeżeli podczas wykonywania czyn­

ności obsługowych konieczne jest

uruchomienie silnika, należy to zrobić

na zewnątrz lub w  pomieszczeniu

z odpowiednią wentylacją.

•

Nie zbliżać się do akumulatora ani

do elementów układu paliwowego

z otwartym ogniem, iskrzącymi urzą­

dzeniami ani materiałami wydziela­

jącymi dym.

Zachowywać ostrożność podczas spraw­

dzania poziomu płynu chłodzącego

gorącego silnika. Może to spowodo­

wać wytryśnięcie płynu chłodzącego na

zewnątrz i poważne oparzenia.

    OSTRZEŻENIE

9-8

Przeglądy, czynności obsługowe i naprawy

Podczas użytkowania pojazdu:

•  Zwracać uwagę na ewentualne zmiany

dźwięku z układu wydechowego lub poja-

wienie się zapachu spalin w pojeździe.

•  Zwracać uwagę na ewentualne drgania

kierownicy. Zwracać uwagę na ewentu-

alną zmianę siły niezbędnej do obracania

kierownicą, luzy i zmianę jej położenia do

jazdy na wprost.

•  Zwracać uwagę, czy podczas jazdy

po równej drodze pojazd nie „ściąga”

w jedną stronę.

•  Zwracać uwagę, czy podczas hamowania

nie słychać nietypowych dźwięków, pojazd

nie „ściąga” w  jedną stronę, a  pedał

hamulca nie wymaga głębszego ani sil-

niejszego wciskania.

•  Jeżeli wyczuwalny jest poślizg lub zmiana

sposobu działania skrzyni biegów, należy

sprawdzić poziom oleju skrzyni.

•  Sprawdzać hamulec postojowy.
•  Sprawdzać, czy pod pojazdem nie ma

śladów wycieków (kapanie wody z włą-

czonego układu klimatyzacji lub po jego

wyłączeniu to zjawisko normalne).

Co najmniej raz w miesiącu:

•  Sprawdzać poziom płynu chłodzącego

w zbiorniku wyrównawczym.

•  Sprawdzać działanie wszystkich świa-

teł zewnętrznych, w  tym świateł stopu,

kierunkowskazów i świateł awaryjnych.

•  Sprawdzać ciśnienie we wszystkich opo-

nach, włącznie z oponą koła zapasowego.

Sprawdzać również, czy opony nie są

nierównomiernie zużyte lub uszkodzone.

•  Sprawdzać prawidłowość dokręcenia

nakrętek kół.

Co najmniej dwa razy w roku

(np. każdej wiosny i jesieni):

•  Sprawdzać, czy nie ma wycieków oraz

sprawdzać stan przewodów elastycz-

nych chłodnicy, nagrzewnicy oraz układu

klimatyzacji.

•  Sprawdzać działanie spryskiwaczy szyby

czołowej i  wycieraczek. Czyścić pióra

wycieraczek czystą szmatką zwilżoną

płynem do spryskiwaczy.

•  Sprawdzać ustawienie świateł przednich.
•  Sprawdzać tłumik, rurę wydechową, osło-

ny i wieszaki gumowe układu wydecho-

wego.

•  Sprawdzać stan i prawidłowość działania

pasów bezpieczeństwa.

Co najmniej raz w roku:

•  Czyścić otwory odprowadzające wodę

w nadwoziu i drzwiach.

•  Czyścić, smarować i  sprawdzać prawi-

dłowość działania zawiasów drzwi oraz

maski silnika.

•  Czyścić i  smarować zamki i  zaczepy

zamków drzwi oraz maski silnika.

•  Czyścić i smarować uszczelki drzwi.
•  Smarować ograniczniki otwarcia drzwi.
•  Sprawdzać układ klimatyzacji.
•  Sprawdzać prawidłowość działania i sma-

rować cięgna sterowania skrzynią biegów.

•  Czyścić bieguny akumulatora i zaciski.
•  Sprawdzać poziom płynu hamulcowego.

9-9

Prz
egląd
y, czynności obsługow

e i

 na

pr

awy

9

HARMONOGRAM PRZEGLĄDÓW OKRESOWYCH

Jeżeli nie jest spełniony żaden z poniższych

warunków, należy postępować zgodnie z har-

monogramem przeglądów pojazdu użytkowa-

nego w warunkach normalnych.
Jeżeli natomiast spełniony jest choćby jeden

z  poniższych warunków, należy postępo-

wać zgodnie z  harmonogramem przeglą-

dów pojazdu użytkowanego w  warunkach

trudnych.
•  Powtarzająca się jazda na dystansach

krótszych niż 8 km w  normalnych tem-

peraturach otoczenia lub krótszych niż

16 km w niskich temperaturach otoczenia.

•  Pokonywanie długich dystansów z niską

prędkością.

•  Jazda po drogach nierównych, zapylo-

nych, błotnistych, gruntowych, pokrytych

żwirem lub solą.

•  Jazda po drogach, na których używana

jest sól lub inne środki powodujące koroz-

ję albo jazda w niskich temperaturach.

•  Jazda w warunkach wysokiego zapylenia.
•  Jazda w ruchu o wysokim natężeniu.
•  Częste pokonywanie podjazdów lub zjaz-

dów albo jazda w terenach górskich.

•  Ciągnięcie przyczepy lub częste używanie

bagażnika dachowego.

•  Wykorzystywanie w charakterze pojazdu

policyjnego, taksówki, pojazdu holującego

lub w innych celach komercyjnych.

•  Częsta jazda z  wysokimi prędkościami

lub częste gwałtowne przyspieszanie/

zwalnianie.

•  Częste zatrzymywanie i ruszanie.

Jeżeli podczas eksploatacji pojazdu spełniony

jest choćby jeden z powyższych warunków,

pojazd należy sprawdzać, a także uzupełniać

i  wymieniać płyny/części eksploatacyjne

częściej niż podano w harmonogramie prze-

glądów pojazdu użytkowanego w  warun-

kach normalnych. Po upływie czasu lub

przejechaniu dystansu podanego w  tabeli

należy kontynuować wykonywanie przeglą-

dów okresowych z  częstotliwością podaną

w harmonogramie.

•

Ponieważ w miarę użytkowania pojazdu

poziom oleju silnikowego spada z powo

-

du  jego  zużycia,  poziom  oleju  należy

regularnie sprawdzać.

•

Częstotliwości wymiany oleju silnikowe

-

go pojazdu użytkowanego w warunkach

normalnych podano przy założeniu sto

-

sowania oleju wymaganego rodzaju.

9-10

Przeglądy, czynności obsługowe i naprawy

CZĘSTOTLIWOŚĆ

PRZEGLĄDÓW

ELEMENT

PRZEGLĄDU

Czas lub przebieg, w zależności od tego, co nastąpi wcześniej

Miesiące

24

48

72

96

120

144

168

192

km × 1000

30

60

90

120

150

180

210

240

Paski napędowe*¹

Sprawdzić po pierwszych 90 000 km lub po 72 miesiącach,

następnie sprawdzać co 30 000 km lub co 24 miesiące

Pasek napędowy układu MHEV

Silnik benzynowy Smartstream 1.0 T-GDi
(48 V) MHEV

Sprawdzać co 15 000 km lub co 12 miesięcy

Wymieniać co 105 000 km lub co 84 miesiące

Olej silnikowy i filtr oleju

Silnik benzynowy Smartstream 1.0 T-GDi,
silnik benzynowy Smartstream 1.0 T-GDi
(48 V) MHEV,
silnik benzynowy Smartstream 1.2*²

Wymieniać co 15 000 km lub co 12 miesięcy

Silnik benzynowy 1.4*³

Wymieniać co 15 000 km lub co 12 miesięcy

Domieszki i dodatki do paliwa*

4

Uzupełniać co 15 000 km lub co 12 miesięcy

Chłodnica powietrza, elastyczny
przewód wlotowy/wylotowy,
elastyczny przewód dolotowy
powietrza

Silnik benzynowy T-GDI (48 V MHEV)

Sprawdzać co 15 000 km lub co 12 miesięcy

Wkład filtra powietrza

S

W

S

W

S

W

S

W

Harmonogram przeglądów pojazdu użytkowanego w warunkach normalnych (Europa)

S: Sprawdzić i w razie potrzeby wyregulować, skorygować, oczyścić lub wymienić.
W: Wymienić.
**  Poziom oleju silnikowego należy regularnie sprawdzać i w razie potrzeby uzupełniać. Zbyt mała ilość oleju silnikowego może spowodować uszkodzenie silnika, które nie jest objęte gwarancją.
*¹ Sprawdzać napinacz paska napędowego, koło pośrednie i koło pasowe alternatora, a w razie potrzeby naprawić lub wymienić.
*²  Wymagany całkowicie syntetyczny olej silnikowy o klasyfikacji API SN PLUS lub wyższej.
*³  Wymagany całkowicie syntetyczny olej silnikowy o najnowszej klasyfikacji API lub ILSAC.
*

4

  Jeżeli nie jest dostępna benzyna dobrej jakości, spełniająca europejskie normy dotyczące paliwa (EN 228) lub równoważne, zawierająca odpowiednie domieszki, zaleca się zastosowanie jednej

butelki domieszki. Właściwe domieszki oraz informacje na temat sposobu ich używania są dostępne w Autoryzowanych Stacjach Obsługi (ASO) Hyundai. Nie dodawać innych domieszek.

9-11

Prz
egląd
y, czynności obsługow

e i

 na

pr

awy

9

CZĘSTOTLIWOŚĆ

PRZEGLĄDÓW

ELEMENT

PRZEGLĄDU

Czas lub przebieg, w zależności od tego, co nastąpi wcześniej

Miesiące

24

48

72

96

120

144

168

192

km × 1000

30

60

90

120

150

180

210

240

Świece zapłonowe

Silnik benzynowy T-GDI (48 V MHEV)

Wymieniać co 75 000 km*

5

 lub co 60 miesięcy

Silnik benzynowy Smartstream 1.2, silnik
benzynowy 1.4

Wymieniać co 150 000 km*

5

 lub co 120 miesięcy

Przewody elastyczne par paliwa i zakrętka wlewu paliwa

S

S

S

S

Filtr powietrza zbiornika paliwa

S

S

S

S

Filtr paliwa*

6

S

S

S

S

S

S

S

S

Sztywne i elastyczne przewody paliwowe oraz połączenia

S

S

S

S

Układ chłodzenia

Codziennie sprawdzać poziom płynu chłodzącego

i czy w układzie nie ma wycieków

Sprawdzić po pierwszych 60 000 km lub po 48 miesiącach,

następnie sprawdzać co 30 000 km lub co 24 miesiące

Płyn chłodzący*

7

Wymienić po pierwszych 90 000 km lub po 5 latach,

następnie wymieniać co 30 000 km lub co 24 miesiące*

8

Wszystkie układy elektryczne

S

S

S

S

S

S

S

S

Stan akumulatora

S

S

S

S

S

S

S

S

Przewody hamulcowe sztywne i elastyczne oraz połączenia

S

S

S

S

S

S

S

S

S: Sprawdzić i w razie potrzeby wyregulować, skorygować, oczyścić lub wymienić.
W: Wymienić.
*

5

 Dla wygody można wymieniać przed osiągnięciem podanego przebiegu, podczas sprawdzania/wymiany innych elementów.

*

6

  Filtr paliwa nie wymaga obsługi, ale zaleca się jego okresowe sprawdzanie w zależności od jakości paliwa. Jeżeli dopływ paliwa jest blokowany, paliwo podawane jest w zbyt małych ilościach,

silnik traci moc lub uruchamia się z trudem, należy natychmiast udać się do Autoryzowanej Stacji Obsługi (ASO) Hyundai celem sprawdzenia i wymiany filtra paliwa oraz ewentualnie czyszczenia

zbiornika paliwa.

*

7

  Dolewać tylko wody destylowanej, miękkiej lub odpowiedniego płynu chłodzącego. Nigdy nie dolewać wody twardej. Niewłaściwy skład płynu chłodzącego może spowodować nieprawidłowe

działanie lub uszkodzenie silnika.

*

8

 Dla wygody można wymieniać przed osiągnięciem podanego przebiegu, podczas sprawdzania/wymiany innych elementów.

9-12

Przeglądy, czynności obsługowe i naprawy

CZĘSTOTLIWOŚĆ

PRZEGLĄDÓW

ELEMENT

PRZEGLĄDU

Czas lub przebieg, w zależności od tego, co nastąpi wcześniej

Miesiące

24

48

72

96

120

144

168

192

km × 1000

30

60

90

120

150

180

210

240

Hamulec postojowy (jeżeli występuje)

S

S

S

S

S

S

S

S

Płyn hamulcowy i sterowania sprzęgłem

Sprawdzać co 15 000 km, wymieniać co 30 000 km

Tarcze i klocki hamulcowe

S

S

S

S

S

S

S

S

Listwa zębata przekładni kierowniczej, połączenia i osłony

S

S

S

S

S

S

S

S

Półosie napędowe i osłony przegubów

S

S

S

S

S

S

S

S

Opony (ciśnienie i zużycie bieżnika)

S

S

S

S

S

S

S

S

Przeguby kulowe zawieszenia przedniego

S

S

S

S

S

S

S

S

Czynnik chłodniczy układu klimatyzacji

S

S

S

S

S

S

S

S

Sprężarka układu klimatyzacji

S

S

S

S

S

S

S

S

Filtr powietrza układu klimatyzacji (przeciwpyłkowy)

W

W

W

W

W

W

W

W

Olej mechanicznej skrzyni biegów*

S

S

S

S

Olej siłownika inteligentnej mechanicznej skrzyni biegów (iMT)

W

W

W

W

W

W

W

W

Przewody sztywne sprzęgła inteligentnej mechanicznej skrzyni biegów (iMT)

S

S

S

S

S

S

S

S

Olej dwusprzęgłowej skrzyni biegów (DCT)*

9

S

S

S

S

Olej automatycznej skrzyni biegów

Brak konieczności sprawdzania, brak konieczności wymiany

Układ wydechowy

S

S

S

S

S

S

S

S

Bateria ogólnoeuropejskiego systemu wezwań alarmowych eCall

Wymieniać co 3 lata

S: Sprawdzić i w razie potrzeby wyregulować, skorygować, oczyścić lub wymienić.
W: Wymienić.
*

9

 Olej mechanicznej skrzyni biegów/olej dwusprzęgłowej skrzyni biegów (DCT) należy wymienić po każdym zanurzeniu podzespołu w wodzie.

9-13

Prz
egląd
y, czynności obsługow

e i

 na

pr

awy

9

Harmonogram przeglądów pojazdu użytkowanego w warunkach trudnych lub pokonującego krótkie dystanse (Europa)

W pojazdach eksploatowanych głównie w warunkach trudnych oraz pokonujących krótkie dystanse, wymianę oleju i sprawdzanie niektórych

elementów należy wykonywać częściej, niż w pojazdach użytkowanych w warunkach normalnych — patrz poniższa tabela.
W: Wymienić. S: Sprawdzić i w razie potrzeby wyregulować, skorygować, oczyścić lub wymienić.

Element przeglądu

Czynność

obsługowa

Częstotliwość przeglądów

Warunki

użytkowania

Olej silnikowy i filtr oleju

Silniki T-GDI
(48 V MHEV)

W

Co 7 500 km lub co 6 miesięcy

A, B, C, D, E, F,

G, H, I, J, K

Silnik benzynowy
Smartstream 1.2,
silnik benzynowy 1.4

W

Co 7 500 km lub co 6 miesięcy

Wkład filtra powietrza

W

Wymieniać częściej w zależności od warunków

C, E

Świece zapłonowe

W

Wymieniać częściej w zależności od warunków

A, B, F, G, H, I, K

Listwa zębata przekładni kierowniczej, połączenia i osłony

S

Sprawdzać częściej w zależności od warunków

C, D, E, F, G

Przeguby kulowe zawieszenia przedniego

S

Sprawdzać częściej w zależności od warunków

C, D, E, F, G

Tarcze, klocki hamulcowe i zaciski

S

Sprawdzać częściej w zależności od warunków

C, D, E, G, H

Hamulec postojowy (jeżeli występuje)

S

Sprawdzać częściej w zależności od warunków

C, D, G, H

Półosie napędowe i osłony przegubów

S

Sprawdzać częściej w zależności od warunków

C, D, E, F, G,

H, I, J

Filtr powietrza układu klimatyzacji (przeciwpyłkowy)

W

Wymieniać częściej w zależności od warunków

C, E, G

9-14

Przeglądy, czynności obsługowe i naprawy

Element przeglądu

Czynność

obsługowa

Częstotliwość przeglądów

Warunki

użytkowania

Olej mechanicznej skrzyni biegów

W

Co 120 000 km

C, D, E, F, G,

H, I, J

Olej automatycznej skrzyni biegów

W

Co 90 000 km

A, C, D, E, F, G,

H, I, J

Olej dwusprzęgłowej skrzyni biegów (DCT)

W

Co 120 000 km

C, D, E, F, G,

H, I, J

Jazda w warunkach trudnych

A:   Powtarzająca się jazda na dystansach krótszych niż 8 km w normalnych temperaturach otoczenia lub jazda na dystansach krótszych niż

16 km w niskich temperaturach otoczenia.

B:   Długotrwała praca silnika na biegu jałowym lub pokonywanie długich dystansów z niską prędkością.
C:   Jazda po drogach nierównych, zapylonych, błotnistych, gruntowych, pokrytych żwirem lub solą.
D:   Jazda po drogach, na których używana jest sól lub inne środki powodujące korozję albo jazda w niskich temperaturach.
E:  Jazda w warunkach wysokiego zapylenia.
F:  Jazda w ruchu o wysokim natężeniu.
G:  Częste pokonywanie podjazdów lub zjazdów albo jazda w terenach górskich.
H:   Holowanie przyczepy lub przyczepy kempingowej, przewożenie ładunków w bagażniku dachowym.
I:   Wykorzystywanie pojazdu w charakterze samochodu policyjnego, taksówki, pojazdu holującego lub w innych celach komercyjnych.
J:   Częsta jazda z wysokimi prędkościami lub częste gwałtowne przyspieszanie/zwalnianie.
K:   Częste zatrzymywanie i ruszanie.















Content      ..     33      34      35      36     ..
