Hyundai Tiburon (2003 year). Manual - part 205





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Fuses And Relays > Relay Box (Engine
Compartment) > Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body
Electrical System > Fuses And Relays > Relay Box (Engine Compartment) > Components and Components
Location

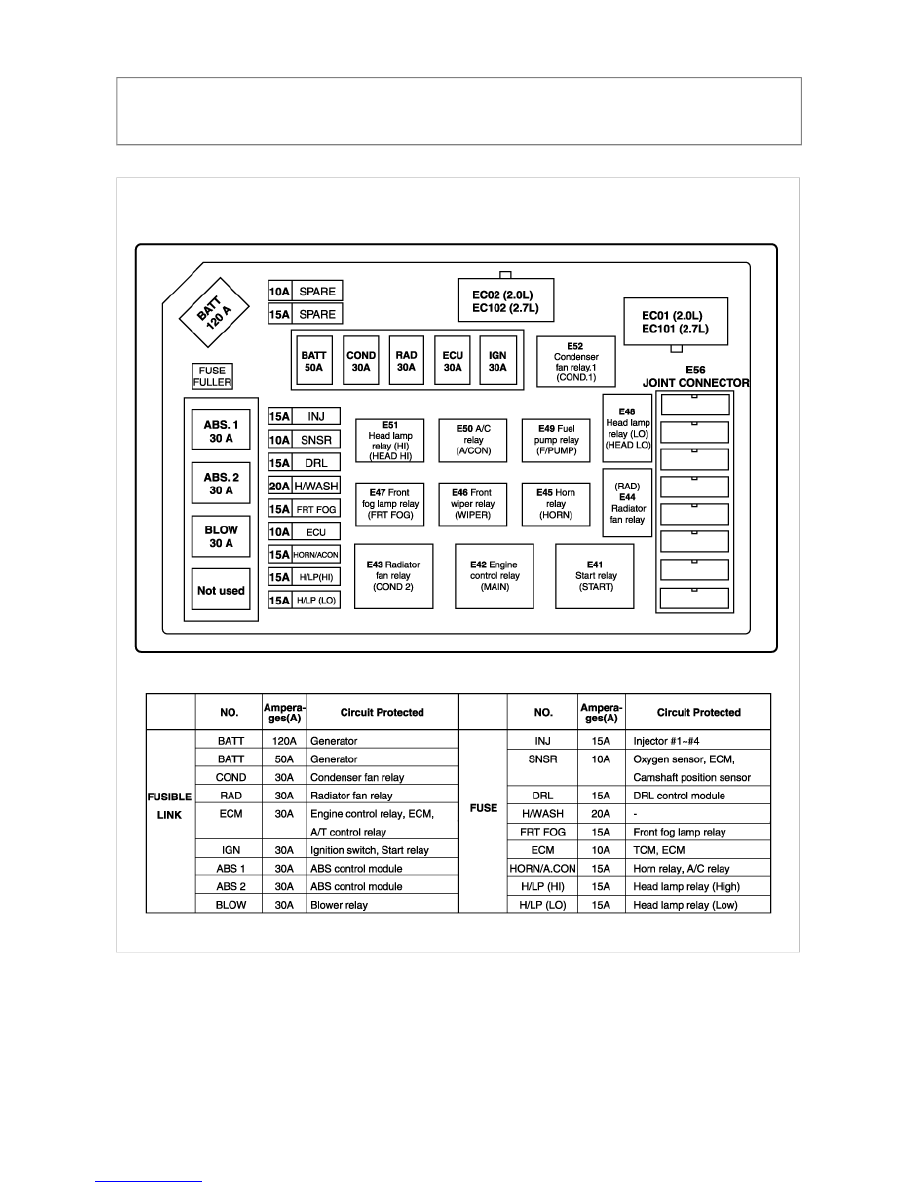

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Fuses And Relays > Relay Box
(Engine Compartment) > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical
System > Fuses And Relays > Relay Box (Engine Compartment) > Repair procedures

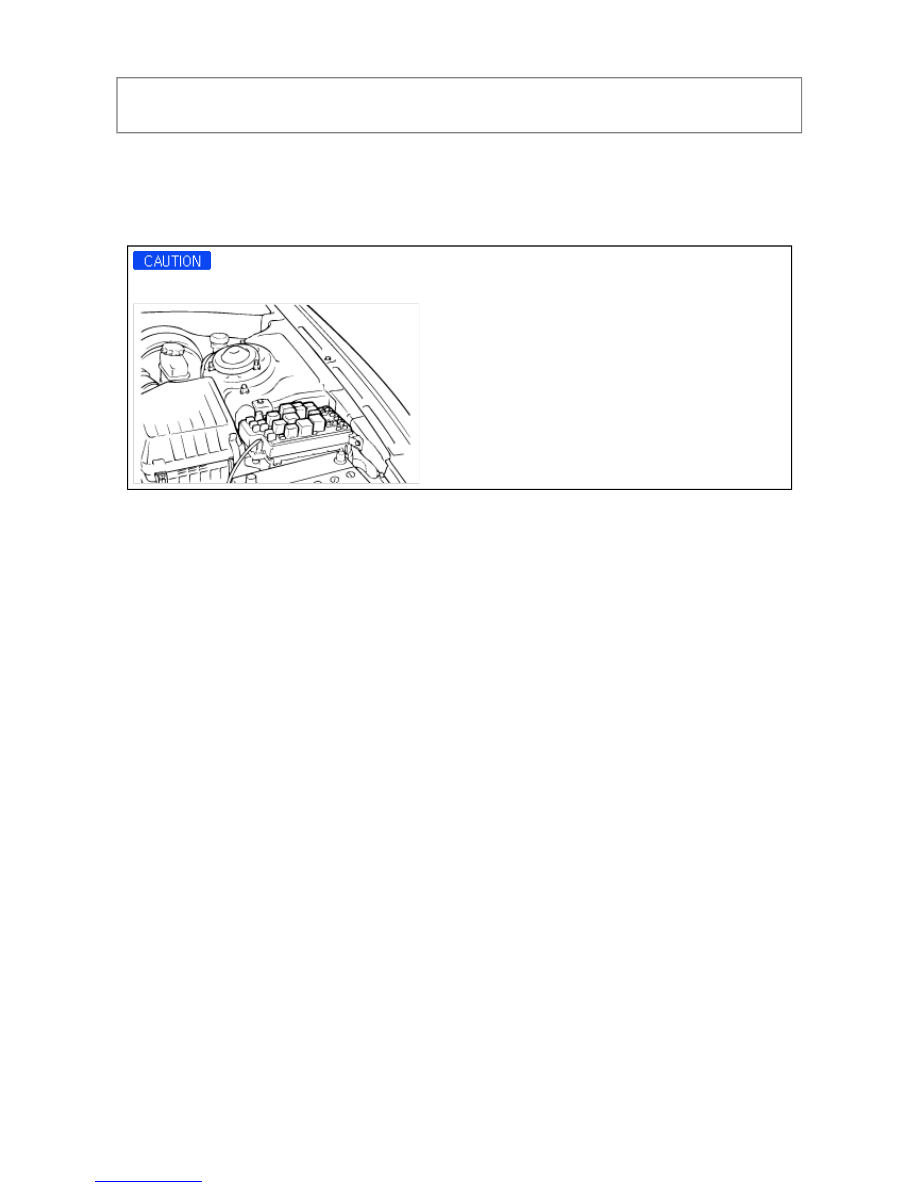

INSPECTION

1. Check for a blown fusible link with an ohmmeter.

2. If a fusible link burns out, there is a short or some other problem in the circuit. Carefully determine the cause

and correct it before replacingthe fusible link.

The fusible link will burn out within 15 seconds if a higher than specified current flows through the circuit.





FUSE



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Fuses And Relays > Relay Box (Passenger
Compartment) > Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body
Electrical System > Fuses And Relays > Relay Box (Passenger Compartment) > Components and Components
Location

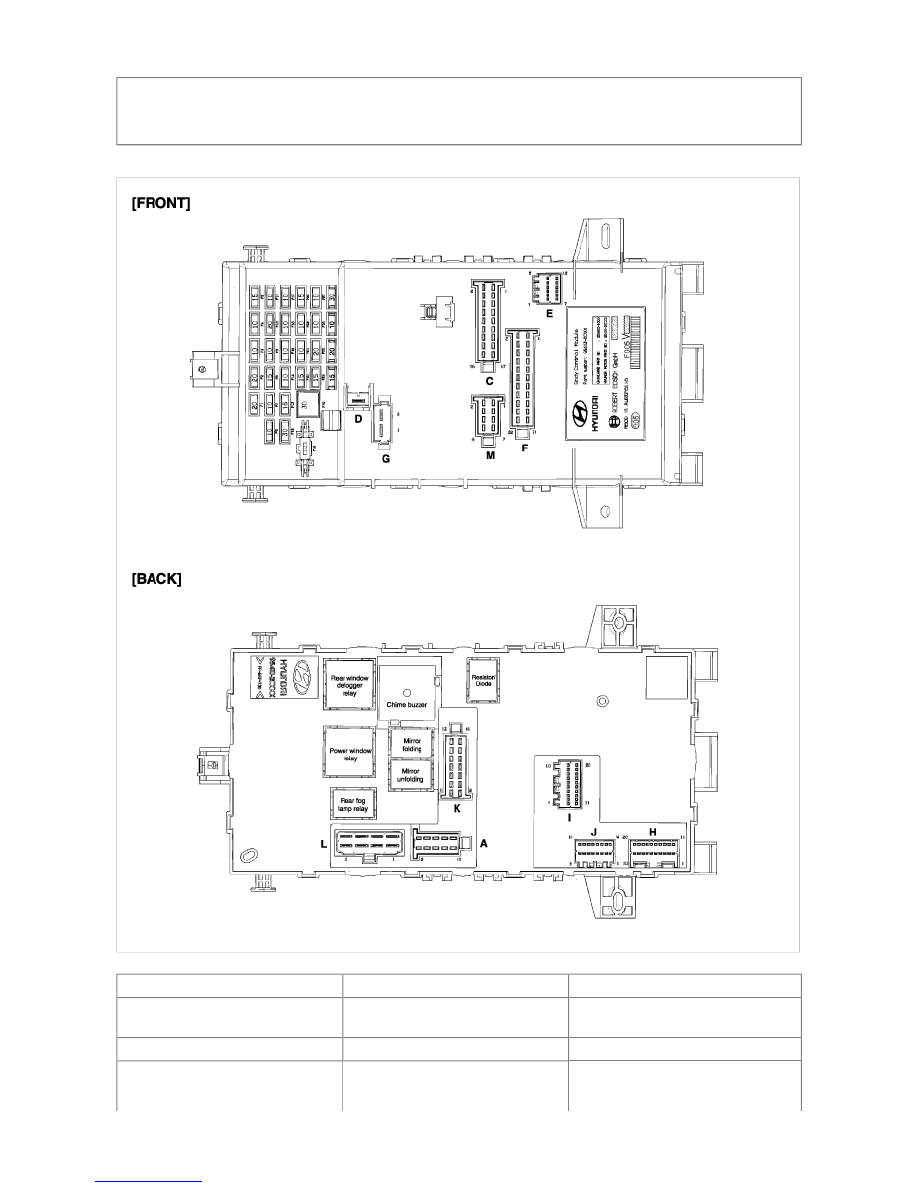

COMPONENTS

Fuse No.

Capacity

Connection circuit

1

20A

Ignition coil (2.7L), Electronic chrome
mirror

2

20A

AMP

3

10A

Back-up lamp switch, Transaxle range
switch, Cruise control module, Stop



lamp switch

4

10A

Instrument cluster (A/BAG IND.)

5

15A

Air bag control module, Seat belt buckle
switch

6

10A

Mirror defogger

7

10A

Hazard relay

8

15A

Rear wiper motor, Rear wiper relay

9

10A

Right tail lamps, Glove box lamp

10

20A

Front wiper motor, Front wiper relay

11

10A

Blower relay, Blower motor

12

30A

Defogger relay

13

15A

Stop lamp switch, Burglar alarm horn
relay

14

10A

Left tail lamps

15

10A

A/C control module, Blower relay

16

10A

ECM, Multi gauge unit, TCM, Vehicle
speed sensor

17

10A

Instrument cluster (Power), Pre-
excitation resistor, DRL control module,
Generator

18

10A

Room lamp, Clock, Audio, Data link
connector, Multi gauge unit

19

30A

Power window relay

20

15A

Trunk lid switch

21

10A

A/C relay, AQS sensor, Head lamp
relay, DRL control module

22

10A

Not used

23

15A

Cigarette lighter, Outside mirror switch

24

15A

Sunroof, Power door lock/unlock relay

25

20A

Seat warmer

26

10A

ABS control module, TCS switch

27

10A

Audio, Digital clock

-

10/15A
20/30A

Spare fuse
