Hyundai Getz. Рулевое управление  с электроусилителем

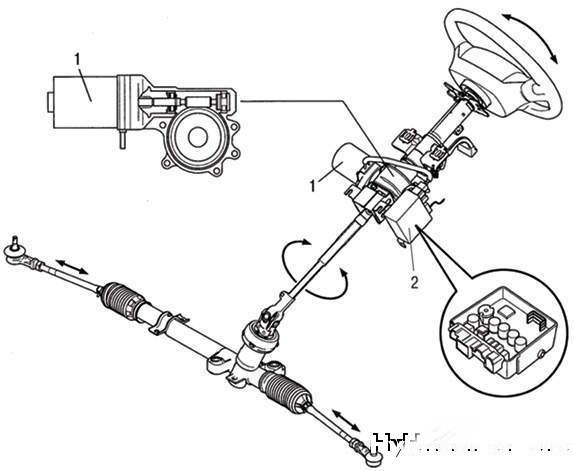

 Рисунок 5.74. Рулевое управление с электроусилителем: 1 – электродвигатель усилителя рулевого управления; 2 – электронный блок управления




Рулевое управление с электроусилителем показано на рисунок 5.74.,


Принцип действия электроусилителя рулевого управления
Дополнительное усилие на рулевом колесе создается электродвигателем усилителя рулевого управления, действие которого не зависит от режима работы двигателя автомобиля. Управление электродвигателем осуществляется в зависимости от условий движения, благодаря чему обеспечивается более высокая, чем при использовании гидроусилителя, адаптивность степени усиления, снижается потребление энергии. Электроусилитель позволяет уменьшить загрязнение окружающей среды, так как в нем не используется жидкость, а отсутствие   трубопроводов и шлангов гидросистемы в моторном отсеке позволяет уменьшить массу автомобиля.
Датчик крутящего момента рулевого колеса, входящий в систему электроусилителя, преобразует изменение магнитного поля в сигнал тока в зависимости от разности угла поворота между входным и выходным валом при скручивании торсиона.
Электроусилитель рулевого управления
(ЭУРУ) расположен внутри салона и поэтому защищен от загрязнения, воздействия высоких температур (от двигателя в моторном отсеке) и негативного влияния окружающей среды.


ПРЕДУПРЕЖДЕНИЯ
Не допускайте ударов по электронным элементам. В случае падения и нанесения удара заменяйте их новыми.
Защищайте электронные элементы от воздействия высокой температуры и влажности.
Не прикасайтесь к выводам проводов, чтобы не допустить их деформации и предотвра-тить вероятность воздействия статического электричества.
Не допускайте ударов по деталям электродвигателя и датчика крутящего момента рулевого колеса. При падении или нанесении удара замените их новыми.
Разъединяйте и соединяйте контактные разъемы при выключенном зажигании.
