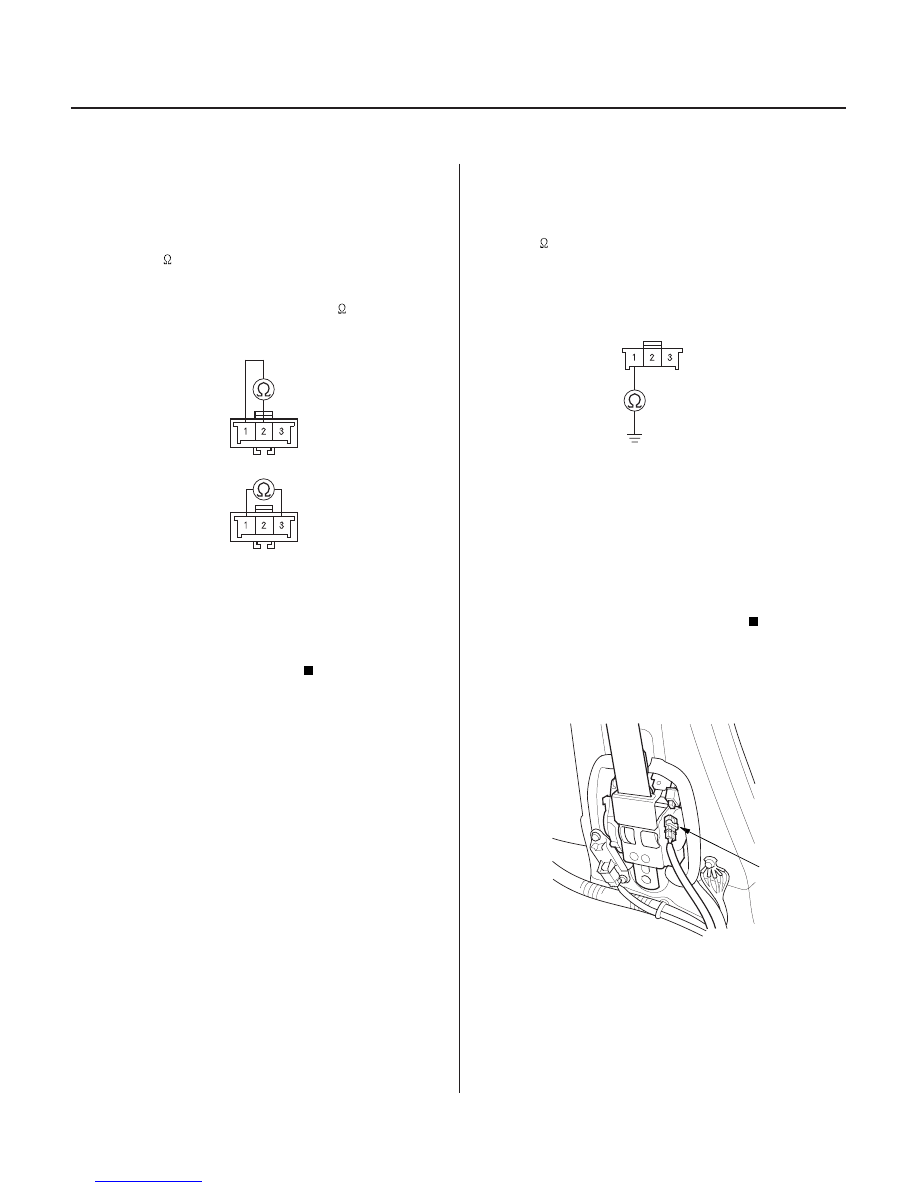

23-290

SRS

DTC Troubleshooting (cont’d)

BLK

BLU

BLK

GRY

FRONT PASSENGER’S SEAT BELT
BUCKLE SWITCH 3P CONNECTOR

BLK

PASSENGER’S SEAT WIRE HARNESS 3P CONNECTOR
(WITH SEAT HEATER)
RIGHT SIDE WIRE HARNESS 3P CONNECTOR
(WITHOUT SEAT HEATER)

A

7. Unbuckle the front passenger’s seat belt.

• Check resistance between the No. 1 and No. 2

terminals of the front passenger’s seat belt
buckle switch 3P connector. There should be
0

1

.

• Check resistance between the No. 1 and No. 3

terminals of the same connector. There should
be an open circuit, or at least 1 M

.

Go to step 8.

Replace the front passenger’s seat belt buckle

assembly, then clear the DTC.

8. Check resistance between the No. 1 terminal of the

passenger’s seat wire harness (with seat heater) or
right side wire harness (without seat heater) 3P
connector and body ground. There should be
0

1

.

Go to step 9.

Open in the passenger’s seat wire harness

(with seat heater), right side wire harness (without
seat heater) or poor ground connection at G581. If
G581 is OK, replace the faulty harness.

9. Disconnect the negative cable from the battery.

10. Disconnect both seat belt tensioner 2P connectors

from the side wire harness (A).

Terminal side of male terminals

Terminal side of male terminals

Wire side of female terminals

Is the r esistance as specif ied?

Is the r esistance as specif ied?

03/07/29 10:39:51 61S0X050_230_0290

−

−

−

−

−

−

０６

０７

０８

YES

NO

YES

NO

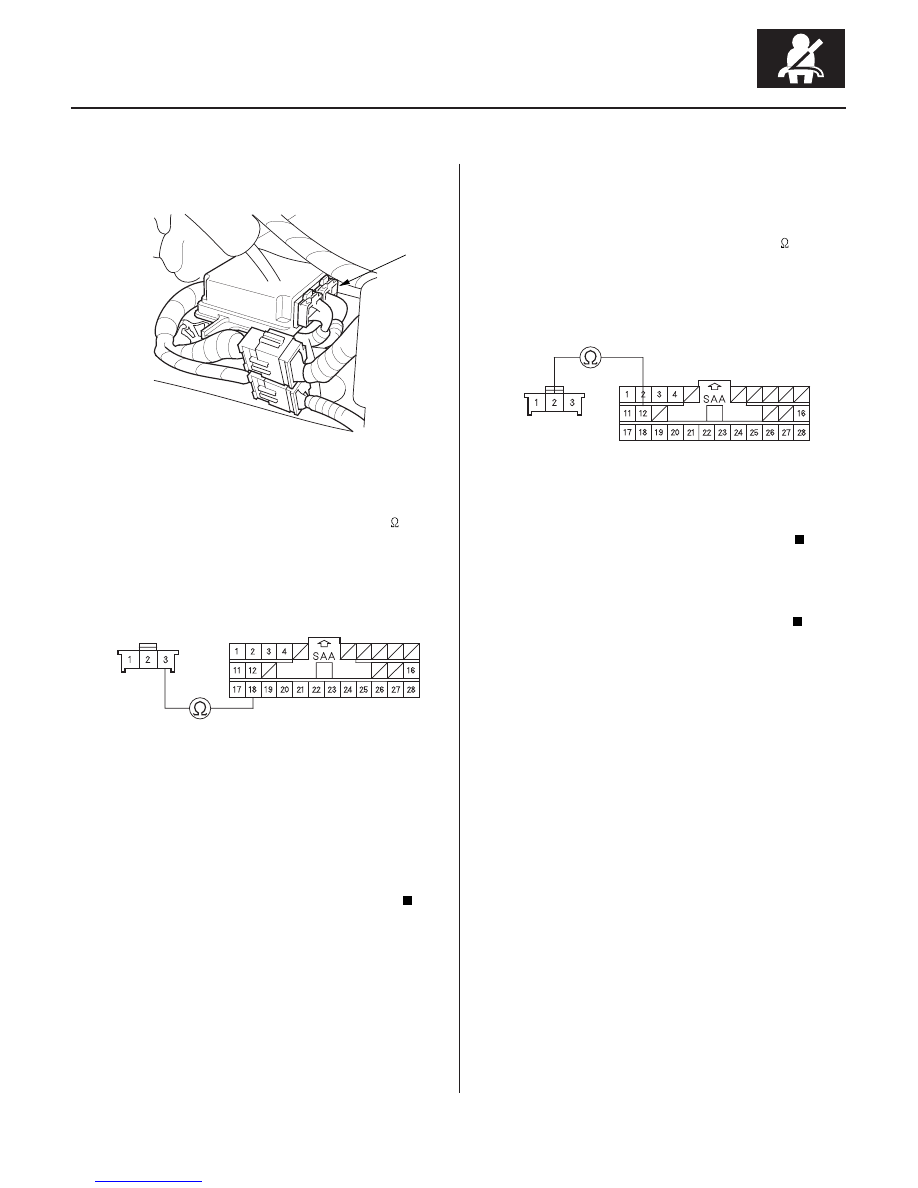

23-291

B

SRS UNIT
CONNECTOR B (28P)

PASSENGER’S SEAT WIRE HARNESS
3P CONNECTOR
(WITH SEAT HEATER)
RIGHT SIDE WIRE HARNESS
3P CONNECTOR
(WITHOUT SEAT HEATER)

YEL/BLU

YEL/BLU

SRS UNIT
CONNECTOR B (28P)

PASSENGER’S SEAT WIRE HARNESS
3P CONNECTOR
(WITH SEAT HEATER)
RIGHT SIDE WIRE HARNESS
3P CONNECTOR
(WITHOUT SEAT HEATER)

BLU

BLU

11. Disconnect SRS unit connector B (28P) from the

SRS unit.

12. Check resistance between the No. 18 terminal of

SRS unit connector B (28P) and the No. 3 terminal
of the passenger’s seat wire harness (with seat
heater) or right side wire harness (without seat
heater) 3P connector. There should be 0

1

.

Go to step 13.

Open in the passenger’s seat wire harness

(with seat heater), right side wire harness,
dashboard wire harness A, SRS main harness or
SRS floor harness; replace the faulty harness.

13. Check resistance between the No. 12 terminal of

SRS unit connector B (28P) and the No. 2 terminal
of the passenger’s seat wire harness (with seat
heater) or right side wire harness (without seat
heater) 3P connector. There should be 0

1

.

Replace the SRS unit (see page 23-384).

Open in the passenger’s seat wire harness

(with seat heater), right side wire harness,
dashboard wire harness A, SRS main harness, or
SRS floor harness; replace the faulty harness.

Wire side of female terminals

Wire side of female terminals

Is the r esistance as specif ied?

Is the r esistance as specif ied?

03/07/29 10:39:51 61S0X050_230_0291

−

−

−

−

−

０１

０２

Ｓ０Ｘ４ＡＺＢＫ７９１０００Ｒ６２２ＸＦＡＡＴ００

’03-04 Models

DTC 62-2x (62-20 to 62-29, 62-2A to 62-2F):

YES

NO

YES

NO

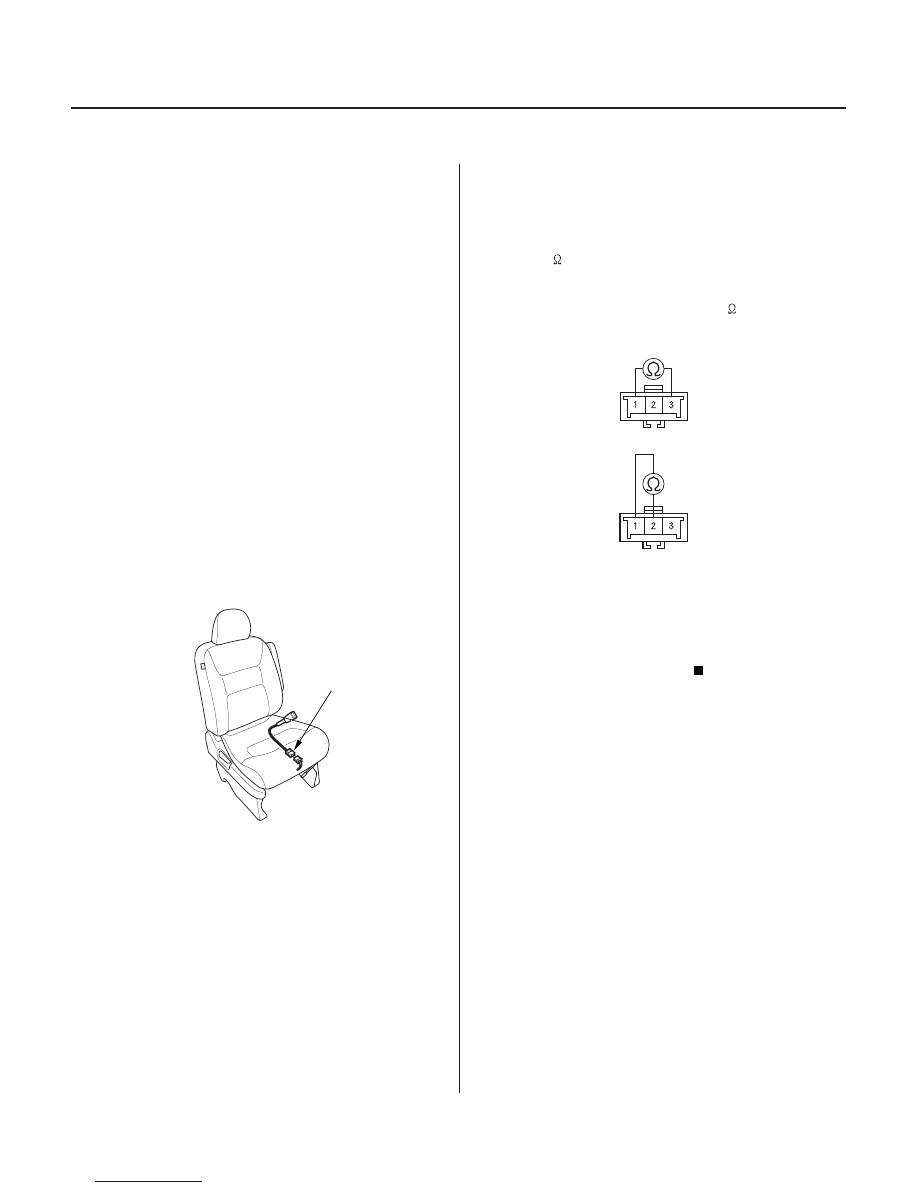

23-292

SRS

DTC Troubleshooting (cont’d)

A

FRONT PASSENGER’S SEAT BELT
BUCKLE SWITCH 3P CONNECTOR

BLK

BLU

BLK

GRY

Short in Front Passenger’s Seat Belt Buckle
Switch

1. Erase the DTC memory (see page 23-39).

2. Turn the ignition switch ON (II), then buckle and

unbuckle the front passenger’s seat belt several
times.

3. Read the DTC (see page 23-38).

Go to step 4.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

4. Turn the ignition switch OFF.

5. Disconnect the front passenger’s seat belt buckle

switch 3P connector (A).

6. Buckle the front passenger’s seat belt.

• Check resistance between the No. 1 and No. 3

terminals of the front passenger’s seat belt
buckle switch 3P connector. There should be
0

1

.

• Check resistance between the No. 1 and No. 2

terminals of the same connector. There should
be an open circuit, or at least 1 M

.

Go to step 7.

Replace the front passenger’s seat belt buckle

assembly, then clear the DTC.

Terminal side of male terminals

Terminal side of male terminals

Is DT C 62-2x indicated?

Is the r esistance as specif ied?

03/07/29 10:39:52 61S0X050_230_0292

−

−

−

０３

０４

YES

NO

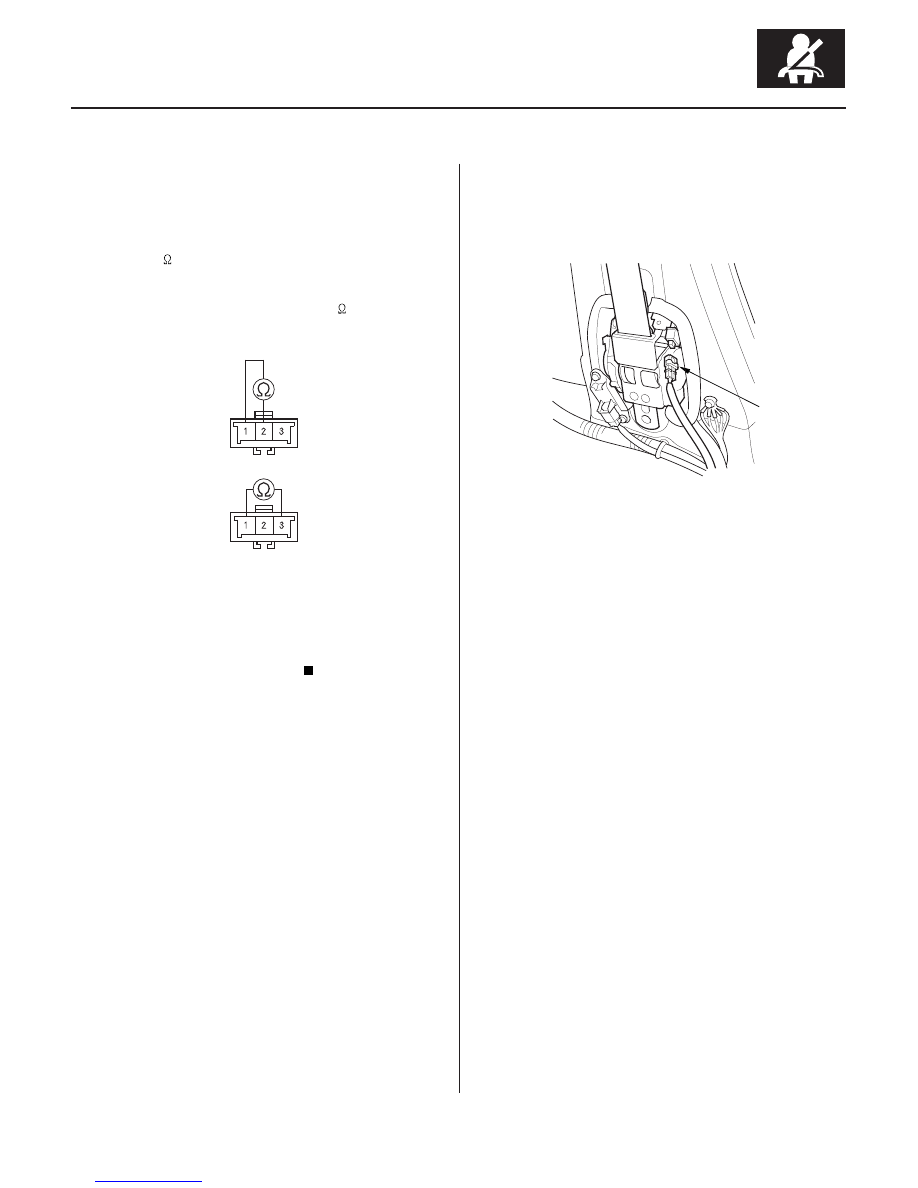

23-293

BLK

BLU

BLK

GRY

FRONT PASSENGER’S SEAT BELT
BUCKLE SWITCH 3P CONNECTOR

A

7. Unbuckle the front passenger’s seat belt.

• Check resistance between the No. 1 and No. 2

terminals of the front passenger’s seat belt
buckle switch 3P connector. There should be
0

1

.

• Check resistance between the No. 1 and No. 3

terminals of the same connector. There should
be an open circuit, or at least 1 M

.

Go to step 8.

Replace the front passenger’s seat belt buckle

assembly, then clear the DTC.

8. Disconnect the battery negative cable and wait for

3 minuites.

9. Disconnect both seat belt tensioner 2P connectors

from the side wire harness (A).

(cont’d)

Terminal side of male terminals

Terminal side of male terminals

Is the r esistance as specif ied?

03/07/29 10:39:52 61S0X050_230_0293
