23-170

SRS

DTC Troubleshooting (cont’d)

B

SRS UNIT CONNECTOR B (18P)

C852

A

SRS FLOOR SUBHARNESS 28P CONNECTOR

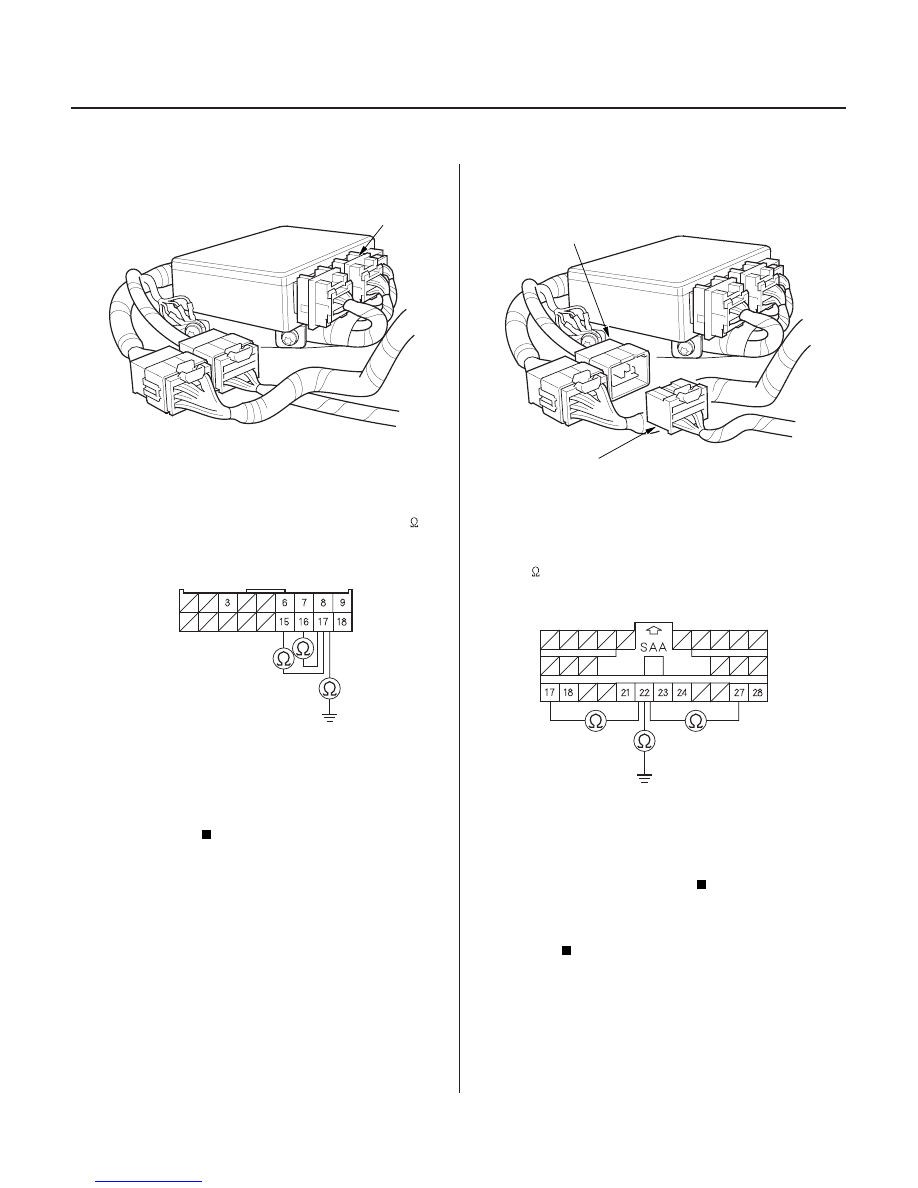

11. Disconnect SRS unit connector B (18P) from the

SRS unit.

12. Check resistance between the No. 17 and No. 15

terminals of SRS unit connector B (18P), and
between the No. 17 and No. 16 terminals, and
between the No. 17 terminal and body ground.
There should be an open circuit, or at least 1 M

.

Faulty SRS unit; replace the SRS unit (see

page 23-382).

Go to step 13.

13. Disconnect the SRS floor subharness 28P

connector (A) from the SRS floor harness 28P
connector C852.

14. Check resistance between the No. 22 and No. 17

terminals of the SRS floor subharness 28P
connector, and between the No. 22 and No. 27
terminals. Then check resistance between the No.
22 terminal and body ground. There should be
1 M

or more.

Short to ground in the SRS floor harness;

replace the SRS floor harness.

Short to ground in the SRS floor subharness

or left side wire harness; replace the faulty
harness.

Wire side of female terminals

Wire side of female terminals

Is the r esistance as specif ied?

Is the r esistance as specif ied?

03/07/29 10:36:16 61S0X050_230_0170

−

−

−

−

０１

０２

Ｓ０Ｘ４ＡＣ５Ｋ７９１０００８１１２１ＦＡＡＴ２０

’02 Model

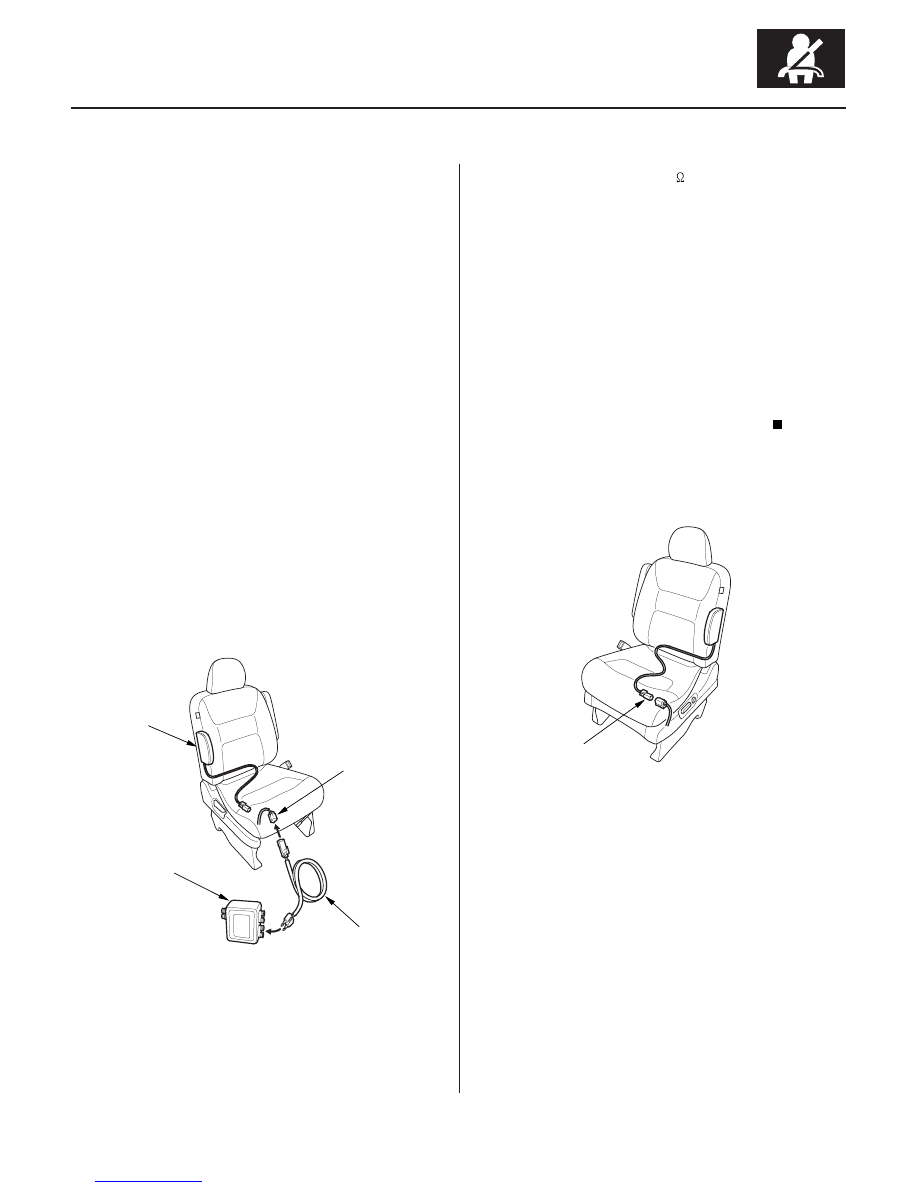

DTC 12-1:

Special Tools Required

YES

NO

YES

NO

23-171

07XAZ-S1A0200

07SAZ-TB4011A

B

A

A

Open or Increased Resistance in

Front Passenger’s Side Airbag Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead E 07XAZ-S1A0200

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the right side wire harness 2P

connector (A) from the front passenger’s side
airbag (B).

5. Connect the special tool (2

connector) to the

right side wire harness 2P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-35).

Go to step 9.

Open or increased resistance in the front

passenger’s side airbag inflator, replace the front
passenger’s side airbag (see page 23-372).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect the driver’s side airbag 2P connector (A).

(cont’d)

Does the SRS indicator stay on?

Is DT C 12-1 indicated?

03/07/29 10:36:17 61S0X050_230_0171

−

−

−

−

−

−

０３

０１

＊０１

０２

YES

NO

YES

NO

23-172

SRS

DTC Troubleshooting (cont’d)

B

SRS UNIT CONNECTOR B (18P)

C852

A

SRS FLOOR SUBHARNESS 28P CONNECTOR

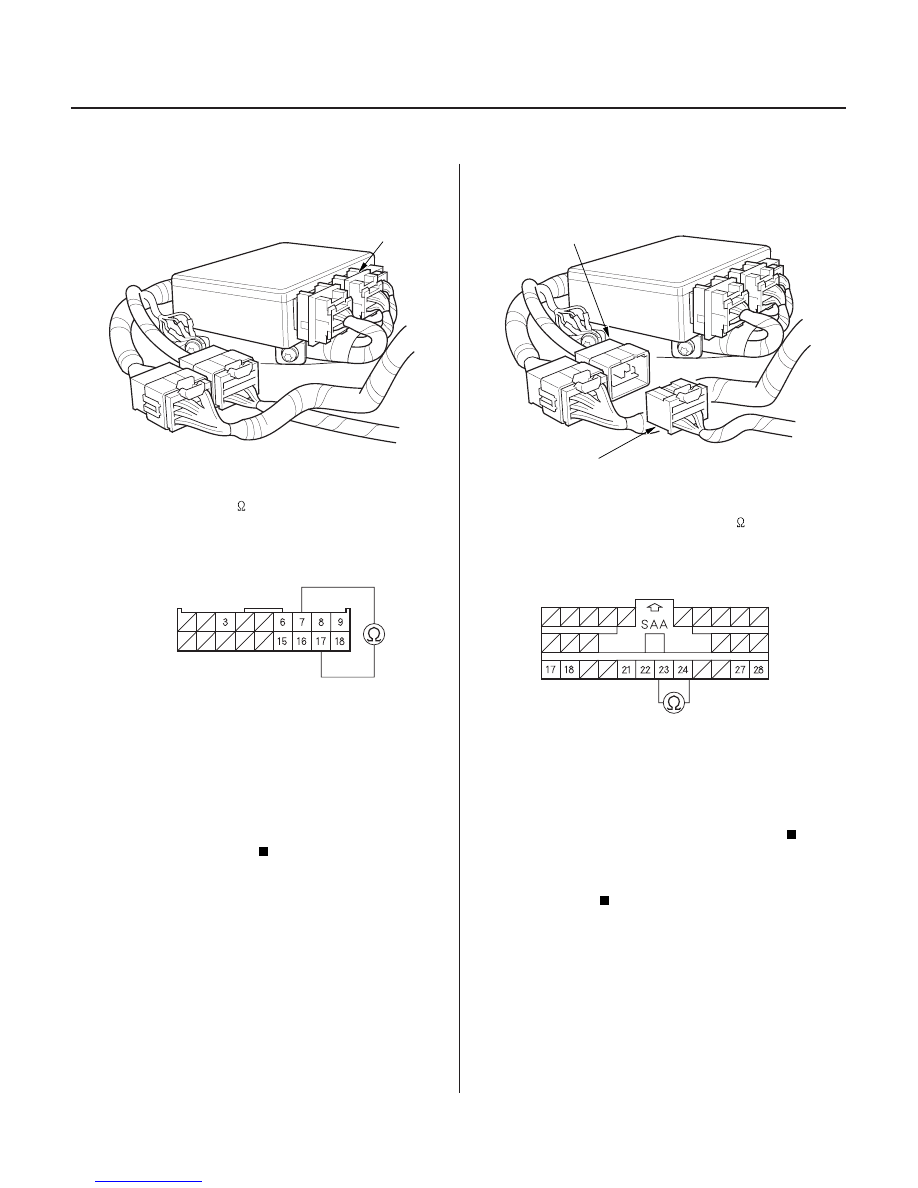

11. Disconnect SRS unit connector B (18P) from the

SRS unit. Do not disconnect the special tool from
the right side wire harness 2P connector.

12. Check resistance between the No. 7 and No. 17

terminals of SRS unit connector B (18P). There
should be 2.0

3.0

.

Faulty SRS unit or poor contact at SRS unit

connector B (18P) and the SRS unit; check the
connection; if the connector is OK, replace the SRS
unit (see page 23-382).

Go to step 13.

13. Disconnect the SRS floor subharness 28P

connector (A) from the SRS floor harness 28P
connector C852.

14. Check resistance between the No. 23 and No. 24

terminals of the SRS floor subharness 28P
connector. There should be 2.0

3.0

.

Open or increased resistance in the SRS

floor harness; replace the SRS floor harness.

Open or increased resistance in the SRS floor

subharness or right side wire harness; replace the
faulty harness.

Wire side of female terminals

Wire side of female terminals

Is the r esistance as specif ied?

Is the r esistance as specif ied?

03/07/29 10:36:18 61S0X050_230_0172

−

−

−

−

０１

０２

Ｓ０Ｘ４ＡＣ５Ｋ７９１０００８１１２３ＦＡＡＴ００

’02 Model

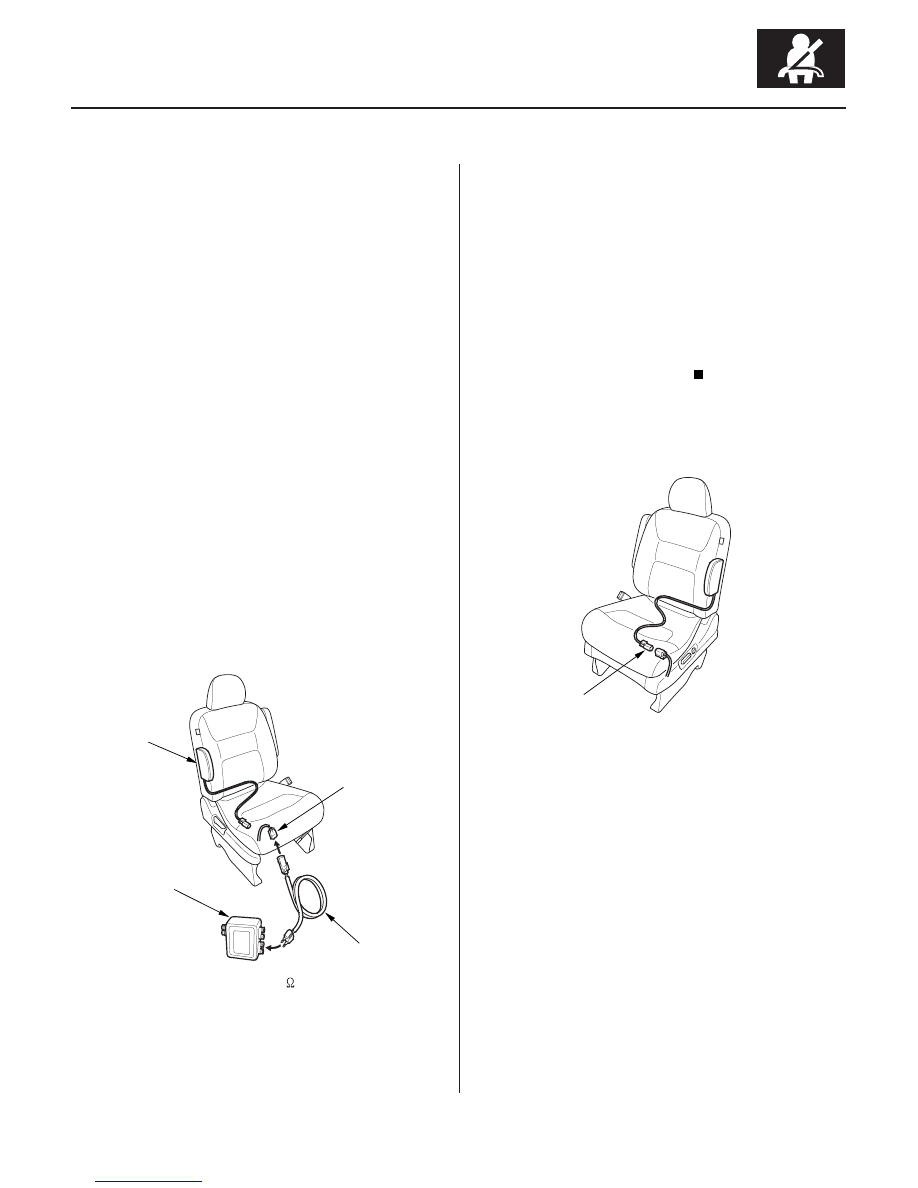

DTC 12-3:

Special Tools Required

YES

NO

YES

NO

23-173

07XAZ-S1A0200

07SAZ-TB4011A

B

A

A

Short to Another Wire or

Decreased Resistance in Front Passenger’s
Side Airbag Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead E 07XAZ-S1A0200

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the right side wire harness 2P

connector (A) from the front passenger’s side
airbag (B).

5. Connect the special tool (2

connector) to the

right side wire harness 2P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-35).

Go to step 9.

Short to another wire in the front passenger’s

side airbag inflator; replace the front passenger’s
side airbag (see page 23-372).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect the driver’s side airbag 2P connector (A).

11. Disconnect the special tool from the right side wire

harness 2P connector.

(cont’d)

Does the SRS indicator stay on?

Is DT C 12-3 indicated?
