＊０１

０７

YES

NO

23-110

SRS

DTC Troubleshooting (cont’d)

C851

A

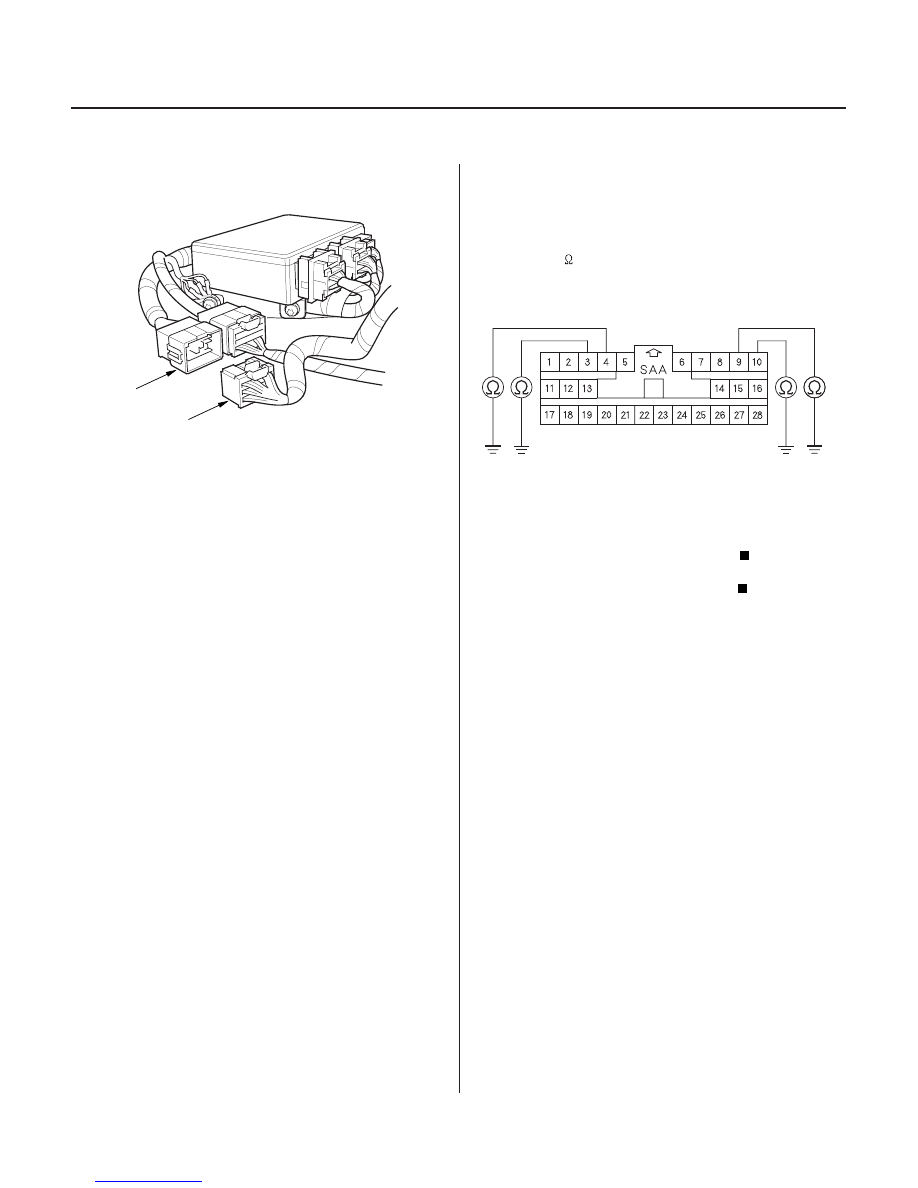

SRS MAIN HARNESS 28P CONNECTOR

17. Disconnect the SRS main harness 28P connector

(A) from the SRS floor harness 28P connector C851.

18. Check resistance between the No. 9 terminal of the

SRS main harness 28P connector and body ground,
the No. 10 terminal and body ground, the No. 3
terminal and body ground, and No. 4 terminal and
body ground. There should be an open circuit, or at
least 1 M

.

Replace the SRS floor harness.

Replace the SRS main harness.

Wire side of female terminals

Is the r esistance as specif ied?

03/07/29 10:34:31 61S0X050_230_0110

−

−

−

−

０１

０２

０３

Ｓ０Ｘ４ＡＺ３Ｋ７９１０００８１０２１ＦＡＡＴ２０

’02 Model

DTC 2-1:

Special Tools Required

YES

NO

YES

NO

23-111

A

07XAZ-SZ30100

07SAZ-TB4011A

A

B

A

B

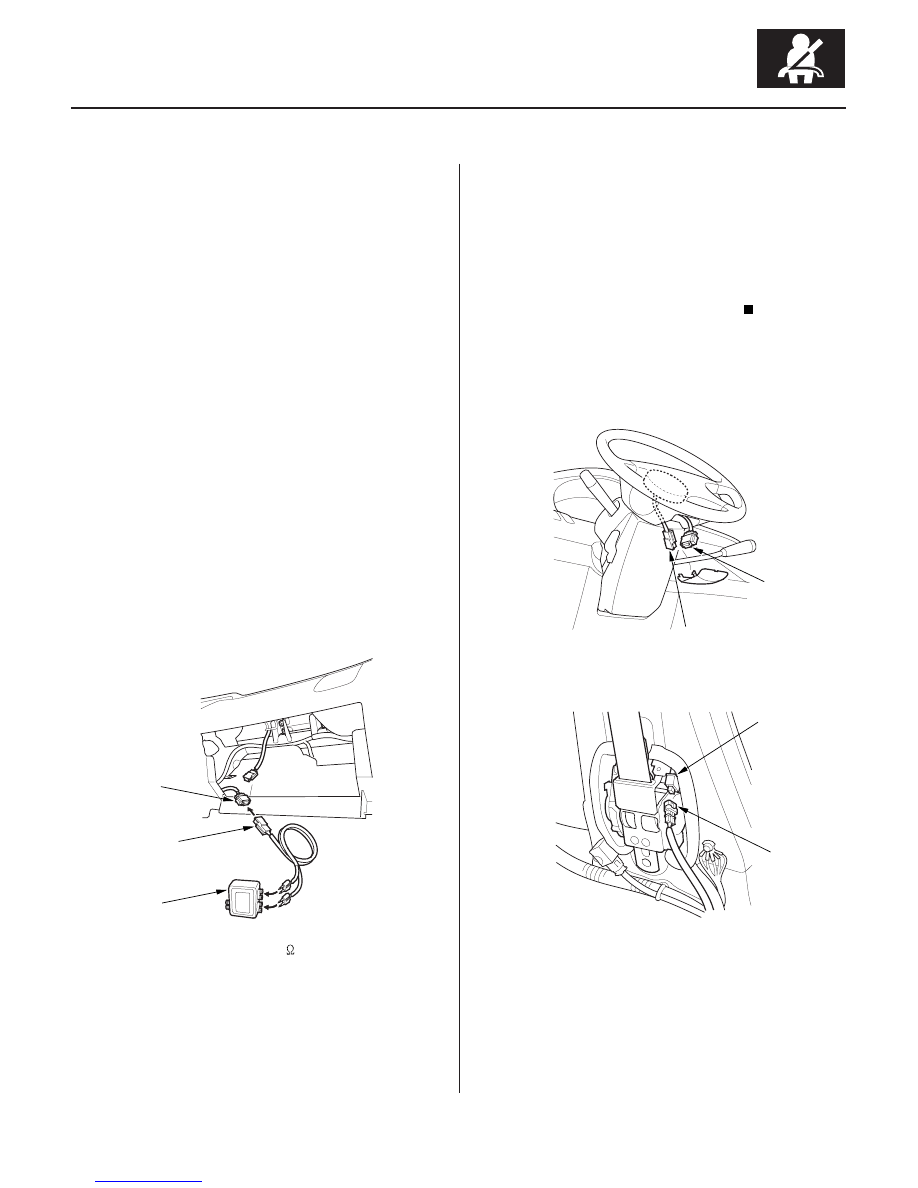

Open or Increased Resistance in

Front Passenger’s Airbag Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the front passenger’s airbag 4P

connector from the SRS main harness 4P
connector (A).

5. Connect the special tool (2

connectors) to the

SRS main harness 4P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-35).

Go to step 9.

Open or increased resistance in the front

passenger’s airbag inflator; replace the front
passenger’s airbag (see page 23-370).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect the driver’s airbag 4P connector (A)

from the cable reel 4P connector (B).

11. Disconnect both seat belt tensioner 2P connectors

(A) from the side wire harness 2P connectors (B).

(cont’d)

Does the SRS indicator stay on?

Is DT C 2-1 indicated?

03/07/29 10:34:31 61S0X050_230_0111

−

−

−

０４

０５

YES

NO

23-112

SRS

DTC Troubleshooting (cont’d)

A

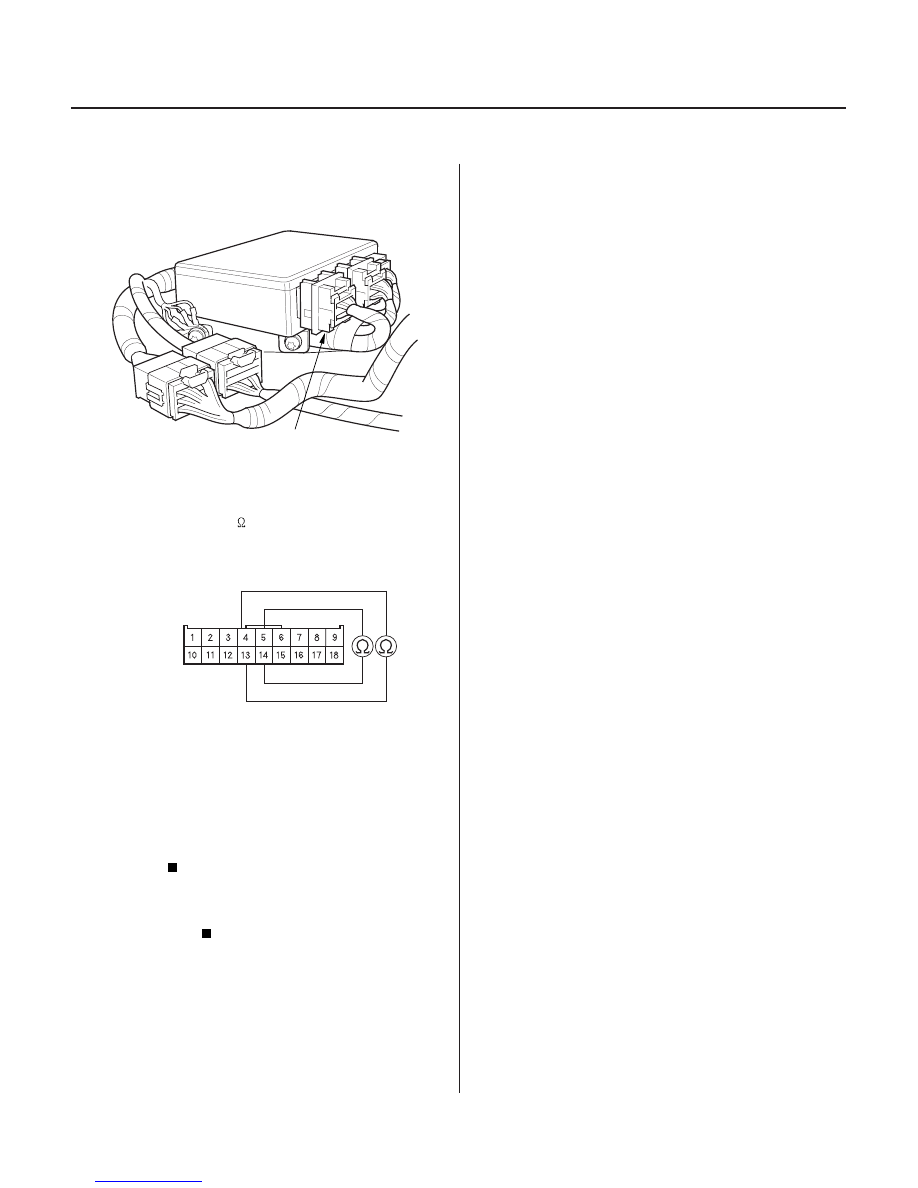

SRS UNIT CONNECTOR A (18P)

12. Disconnect SRS unit connector A (18P) from the

SRS unit. Do not disconnect the special tool from
the SRS main harness 4P connector.

13. Check resistance between the No. 4 and No. 13

terminals and between the No. 5 and No. 14
terminals of SRS unit connector A (18P). There
should be 2.0

3.0

.

Faulty SRS unit or poor contact at the SRS

unit connector A (18P). Check the connection; if the
connection is OK, replace the SRS unit (see page
23-382).

Open or increased resistance in the

dashboard wire harness; replace the dashboard
wire harness.

Wire side of female terminals

Is the r esistance as specif ied?

03/07/29 10:34:32 61S0X050_230_0112

−

−

−

−

０１

０２

０３

Ｓ０Ｘ４ＡＺ３Ｋ７９１０００８１０２３ＦＡＡＴ００

’02 Model

DTC 2-3:

Special Tools Required

YES

NO

YES

NO

23-113

A

07XAZ-SZ30100

07SAZ-TB4011A

A

B

A

B

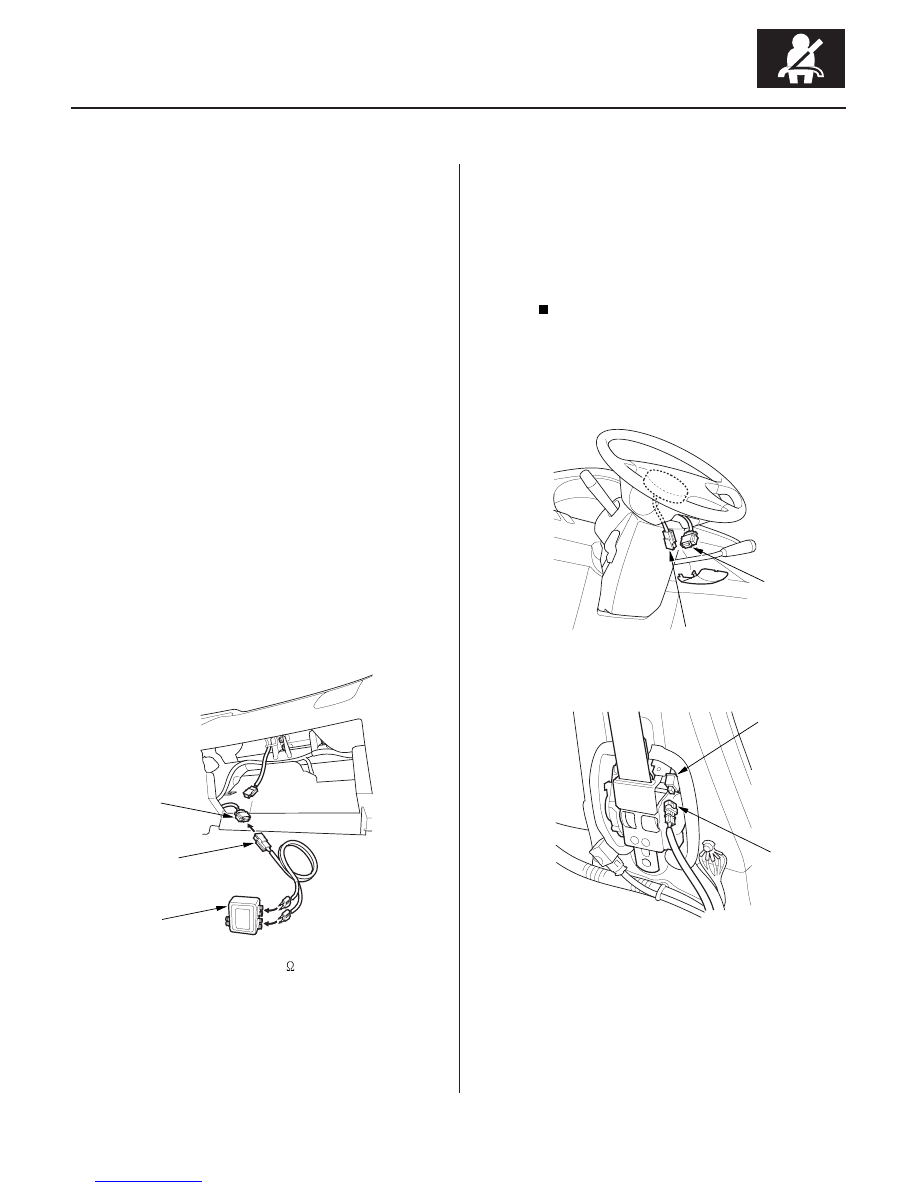

Short to Another Wire or Decreased

Resistance in Front Passenger’s Airbag
Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the front passenger’s airbag 4P

connector from the SRS main harness 4P
connector (A).

5. Connect the special tool (2

connectors) to the

SRS main harness 4P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-35).

Go to step 9.

Short in the front passenger’s airbag inflator;

replace the front passenger’s airbag (see page 23-
370).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect the driver’s airbag 4P connector (A)

from the cable reel 4P connector (B).

11. Disconnect both seat belt tensioner 2P connectors

(A) from the side wire harness 2P connectors (B).

(cont’d)

Does the SRS indicator stay on?

Is DT C 2-3 indicated?

03/07/29 10:34:33 61S0X050_230_0113
