Horns

Component Location Index

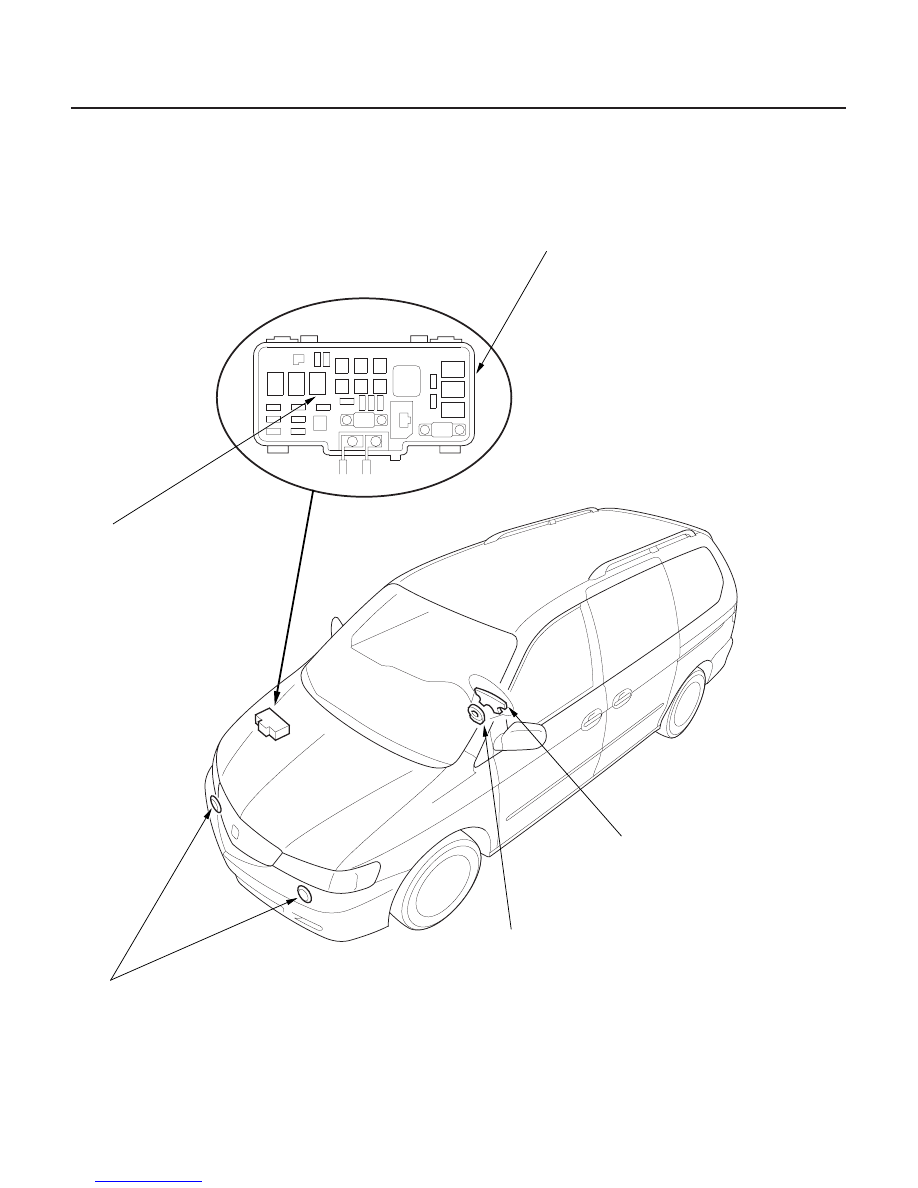

HORN RELAY

UNDER-HOOD FUSE/RELAY BOX

HORN SWITCH

CABLE REEL

HORNS

Test, page 22-88

Test, page 22-174

page 23-376

Test and Replacement, page 22-173

03/07/29 10:22:42 61S0X050_220_0174

０１

Ｓ０Ｘ４Ａ００Ｊ２４２００００００００ＥＡＡＴ０１

０１

０２

Ｓ０Ｘ４Ａ００Ｊ２４２０００３２４３１ＦＨＡＴ０２

22-173

22-173

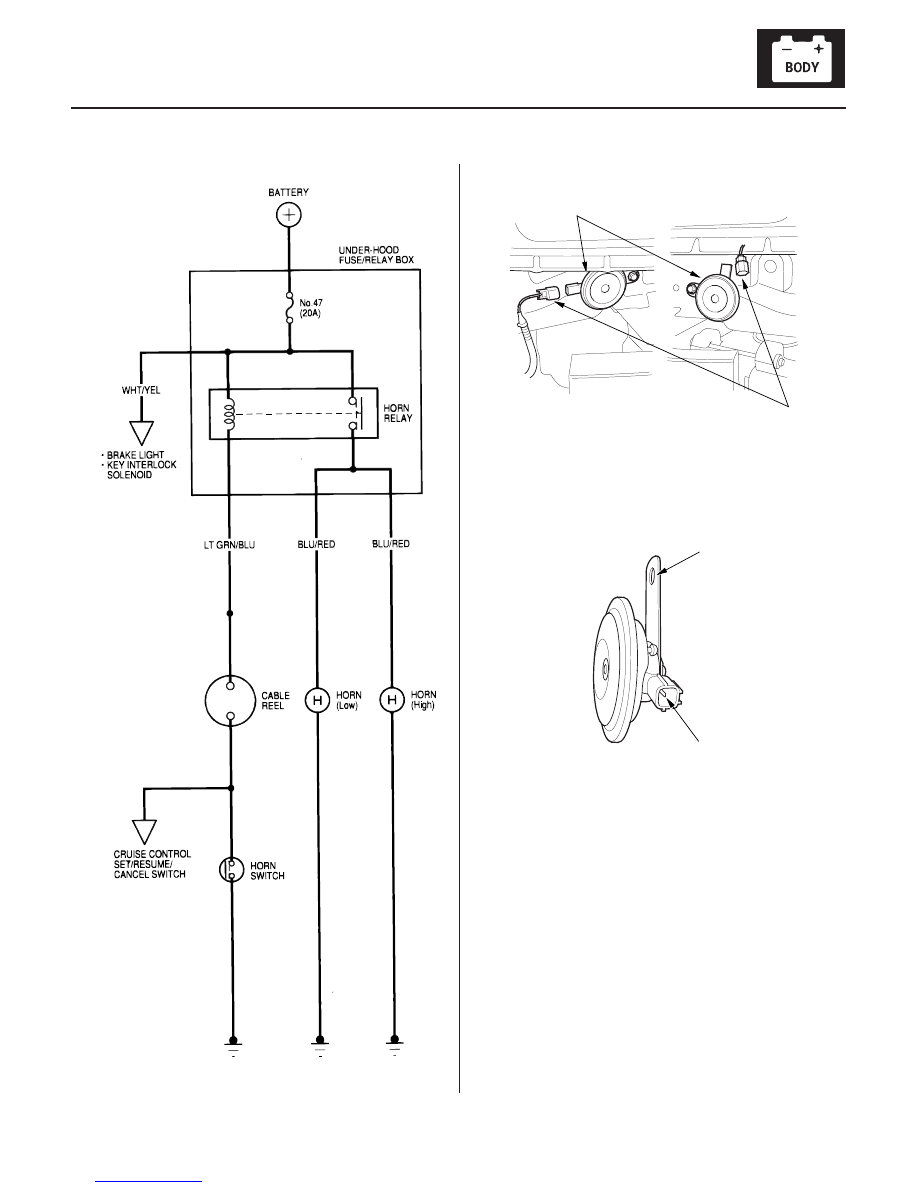

Circuit Diagram

Horn Test/Replacement

B

A

B

A

1. Remove the front bumper (see page 20-128).

2. Disconnect the 1P connector (B), and remove the

horn (A).

3. Test the horn by connecting battery power to the

terminal (A) and grounding the bracket (B). The
horn should sound.

4. If it fails to sound, replace it.

03/07/29 10:22:43 61S0X050_220_0175

０１

０２

Ｓ０Ｘ４Ａ００Ｊ２４２０００３２４１１ＦＥＡＴ００

22-174

Horns

Horn Switch Test

B

A

B

A

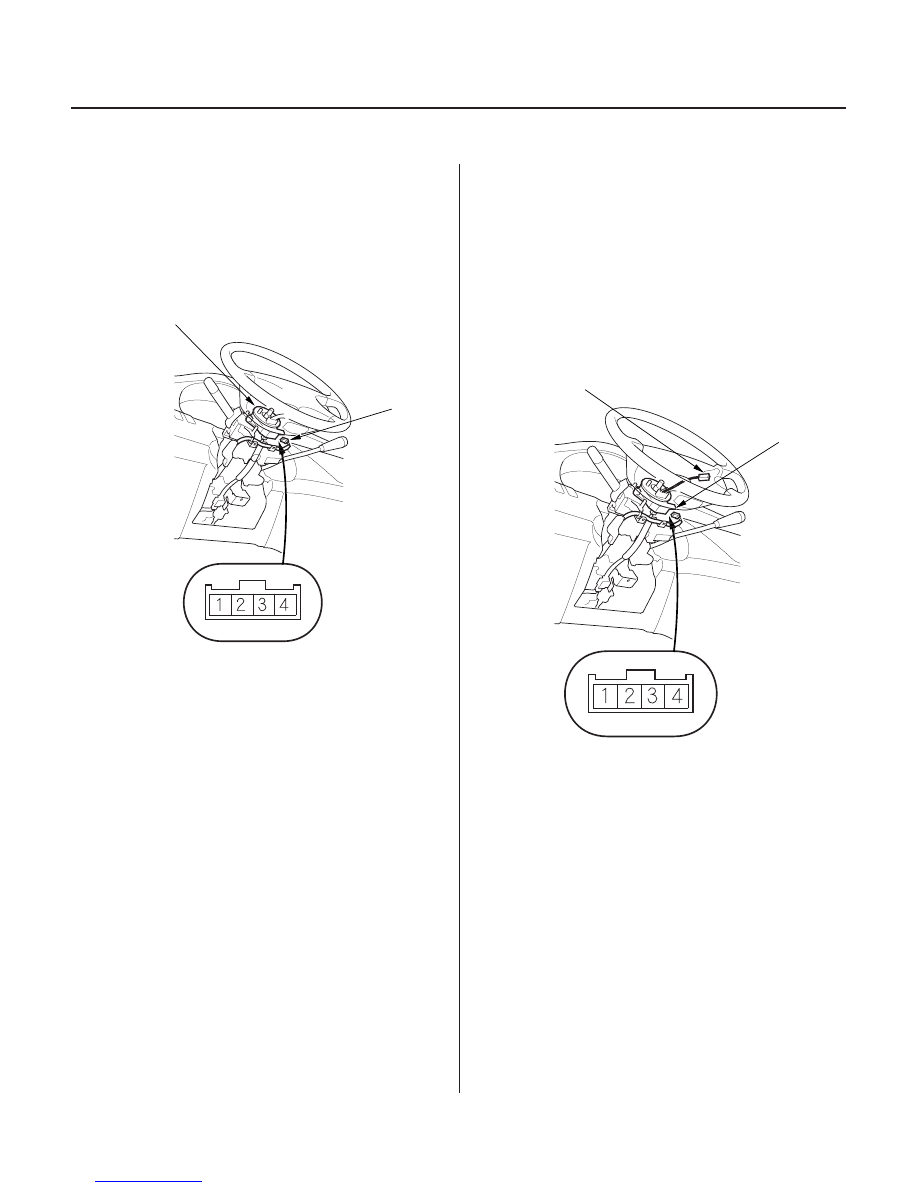

1. Remove the dashboard lower cover (see page 20-

69).

2. Remove the steering column upper and lower

covers (see page 17-25).

3. Disconnect the dashboard wire harness B 4P

connector (A) from the cable reel (B).

4. Check for continuity between the cable reel No. 2

terminal and body ground in each switch position.

• There should be continuity when the horn switch

is pushed.

• There should be no continuity when the horn

switch is released.

• If both continuity checks are OK, the horn switch

is OK.

• If neither check is OK, go to step 5.

5. Remove the driver’s airbag assembly (see page 23-

368).

6. Check for continuity between the cable reel No. 2

terminal (A) and the horn switch positive terminal
(B).

• If there is no continuity, check the cruise control

Set/Resume/Cancel switch. If the switch is OK,
replace the cable reel (see page 23-376) and
check for the proper operation.

• If there is continuity, replace the driver’s airbag.

03/07/29 10:22:44 61S0X050_220_0176

＊０１

Ｓ０Ｘ４Ａ００Ｊ４６１２７００００００ＤＡＡＴ００

22-175

Power Seats

Component Location Index

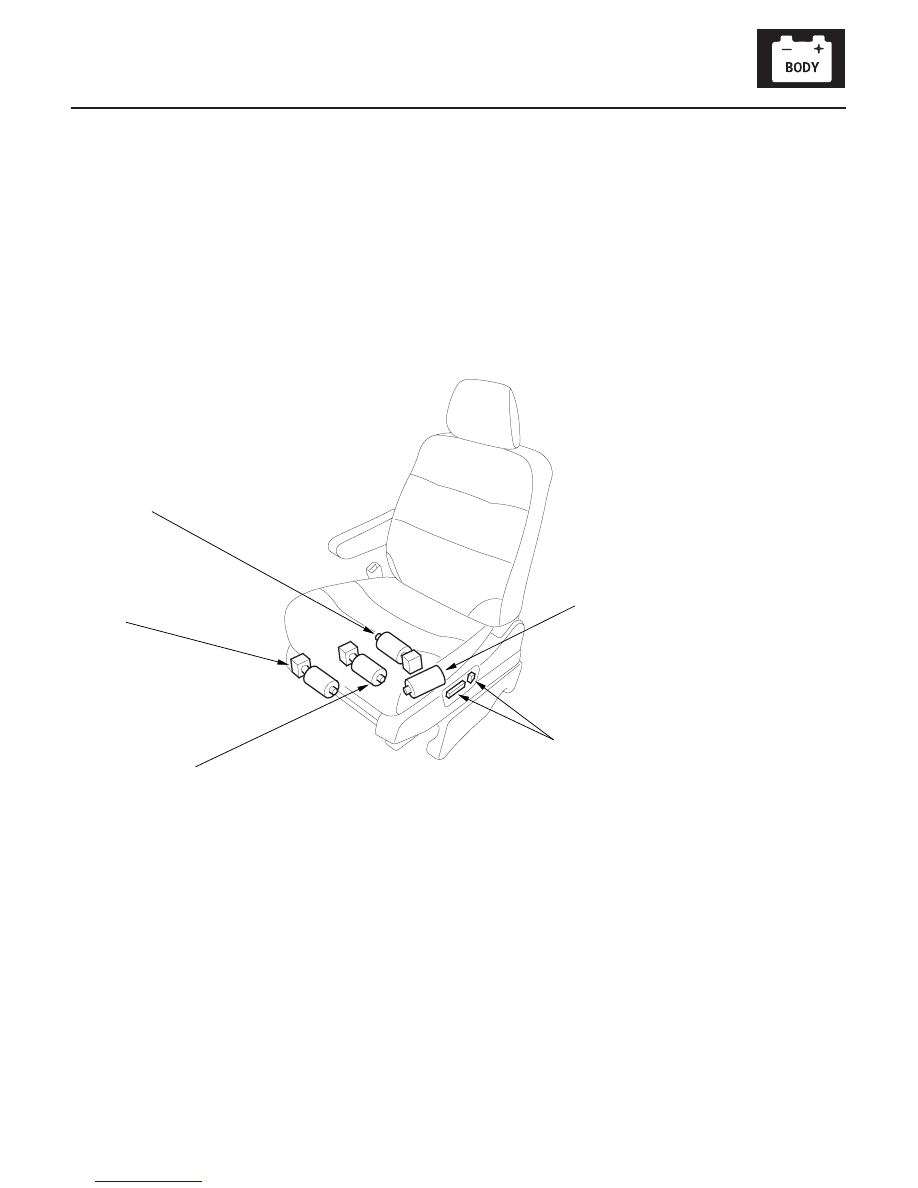

FRONT UP-DOWN MOTOR

SLIDE MOTOR

REAR UP-DOWN MOTOR

RECLINE MOTOR

ADJUSTMENT SWITCH

Motor Test, page 22-178

Motor Test, page 22-178

Motor Test, page 22-178

Motor Test, page 22-178

Test/Replacement, page 22-178

03/07/29 10:22:45 61S0X050_220_0177
