20-62

Interior Trim

Headliner Removal/Installation

B

A

C

Fastener Locations

: ET screw, 4

5 x 0.8 mm
4 N·m
(0.4 kgf·m,
3 lbf·ft)

D

B

A

C

B

: Screw, 4

Fastener Locations

5 x 0.8 mm

Fastener Locations

: ET screw, 4

5 x 0.8 mm
4 N·m
(0.4 kgf·m,
3 lbf·ft)

C

B

A

B

NOTE:

• When prying with a flat-tip screwdriver, wrap it with

protective tape to prevent damage.

• Take care not to bend or scratch the headliner.
• Be careful not to damage the dashboard or other

interior trim.

1. Remove these items (see page 20-58):

• Front door opening trim, both sides as necessary
• Front pillar trim, both sides
• Sliding door opening trim, both sides as

necessary

• Front seat belt upper anchor bolt, both sides

2. Remove these items (see page 20-59):

• Quarter pillar trim, both sides
• Quarter glass opening trim, both sides as

necessary

• Rear pillar trim, both sides

3. Third row seat belt retractor cover, for some

models (see step 1 on page 23-13).

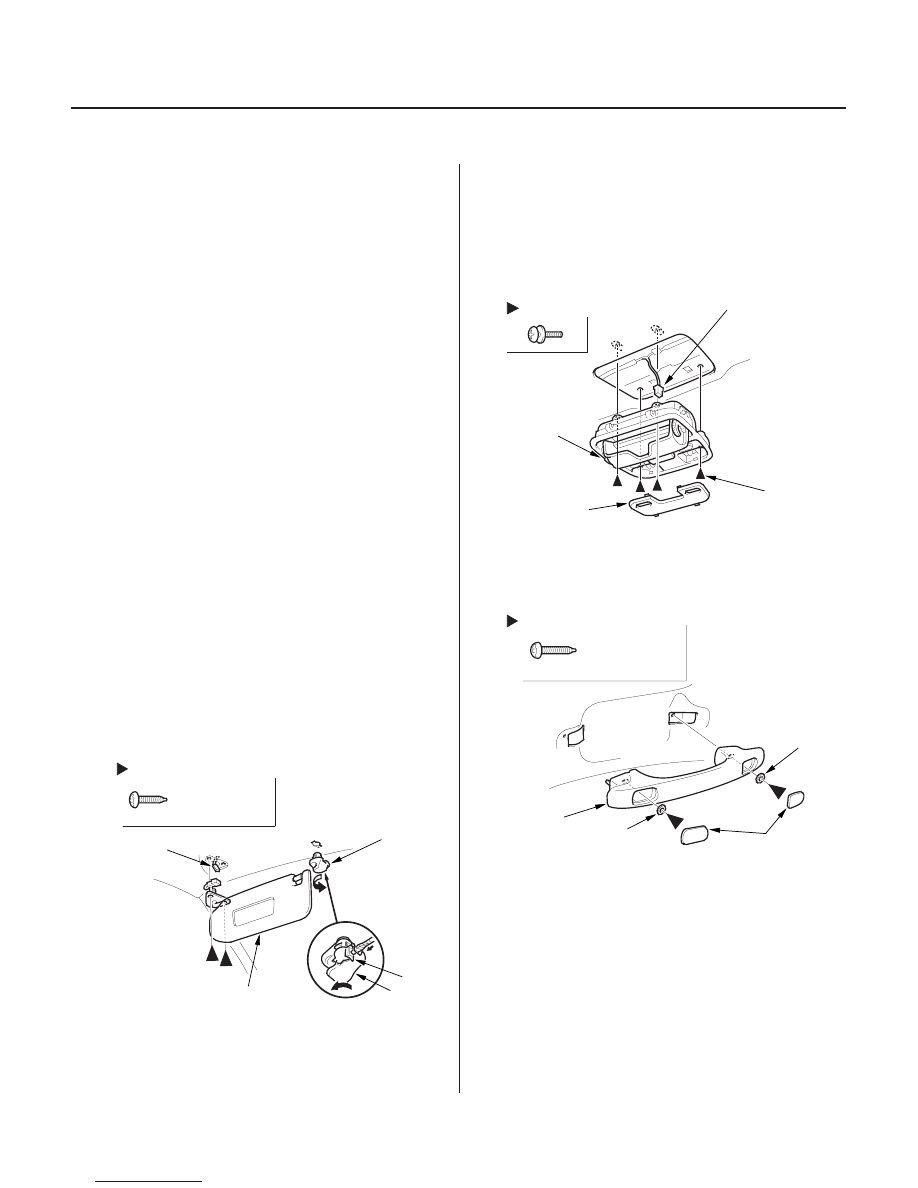

4. Remove the sunvisor (A) and holder (B) from both

sides.

–1 Remove the ET screws.
–2 Remove the sunvisor from the body and holder.
–3 Disconnect the vanity mirror light connector

(C).

–4 Using a flat-tip screwdriver, push the hook (D),

and turn the holder 90°, then pull it out.

5. If equipped, remove the roof console.

–1 Remove the lens (A).
–2 Remove the screws.
–3 Pull out the roof console (B), and disconnect

the front individual map light connector (C).

6. Remove the caps (A), and remove the ET screws

and washers (B), then remove the grab handles (C)
(driver’s and front passenger’s).

03/07/29 10:01:46 61S0X050_200_0064

０３

０４

０２

０６

20-63

Fastener Locations

: Screw, 8

A

B

Fastener Location

: ET screw, 1

A

B

C

6 x 1.0 mm
4 N·m
(0.4 kgf·m, 3 lbf·ft)

C

Fastener Locations

: Screw, 4

B

: Screw, 4

C

: Clip, 1

A

B

C

D

E

Fastener Locations

: Screw, 2

A

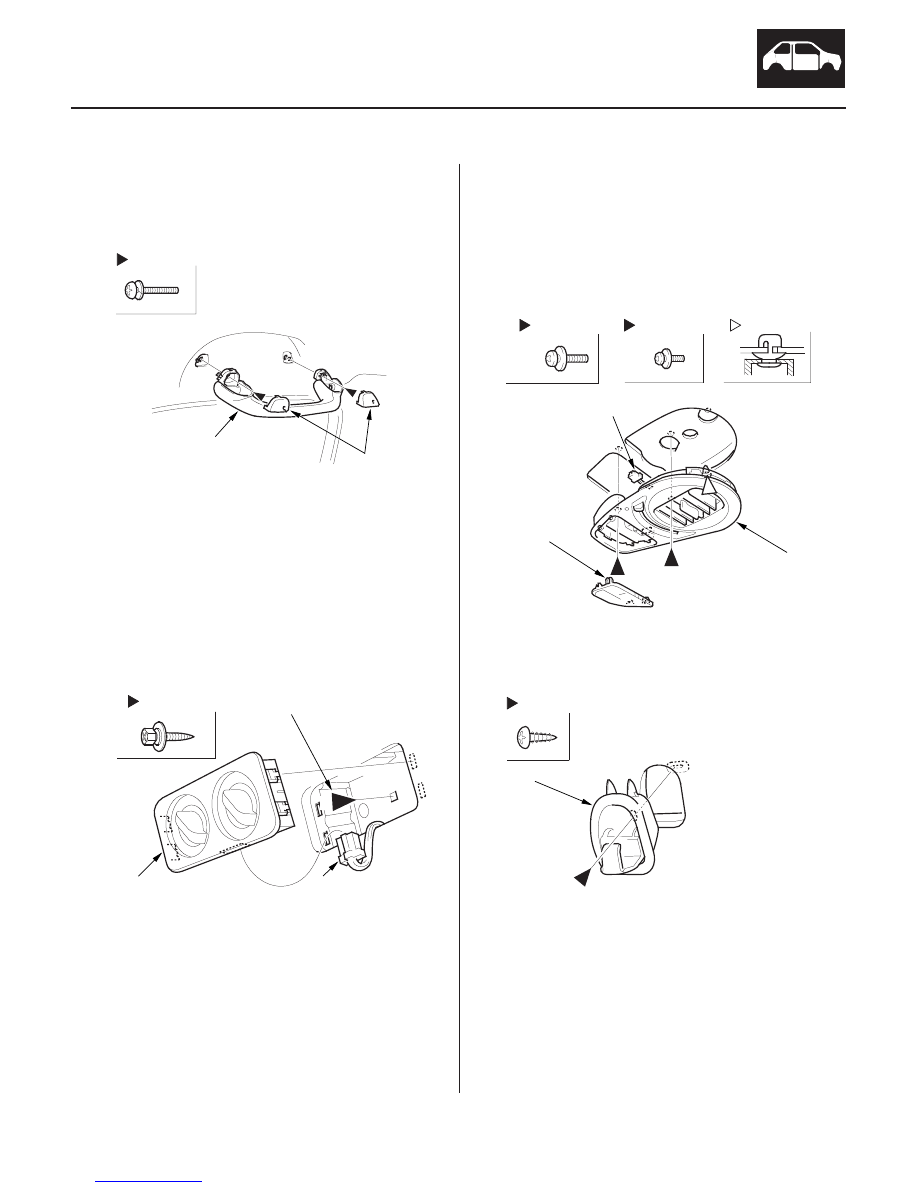

7. For ’02-04 models: Remove the caps (A), and

remove the screws, then remove the grab handles
(B) (second row passenger’s).

8. Remove these items:

• Ceiling light, for some models (see page 22-150)
• Cargo area light (see page 22-151)

9. For some ’02-04 models: Remove the rear

controller and screen cover (see page 22-343).

10. Remove the rear A/C passenger control panel (A)

from the headliner and disconnect the connector
(B), then remove the ET screw (C).

11. If equipped, remove the rear ceiling vents:

–1 Remove the lens (A).
–2 Remove the screws (B, C).
–3 Pull out the rear ceiling vents (D), and

disconnect the individual map light
connector (E).

12. Remove the screws, then remove the coat hangers

(A).

(cont’d)

03/07/29 10:01:47 61S0X050_200_0065

＊０１

０８

20-64

Interior Trim

Headliner Removal/Installation (cont’d)

Fastener Locations

A

B

: Clip, 2

: Clip, 1

CLIP

B

C

E

D

INNER
CLIP

A

A

A

B

C

A

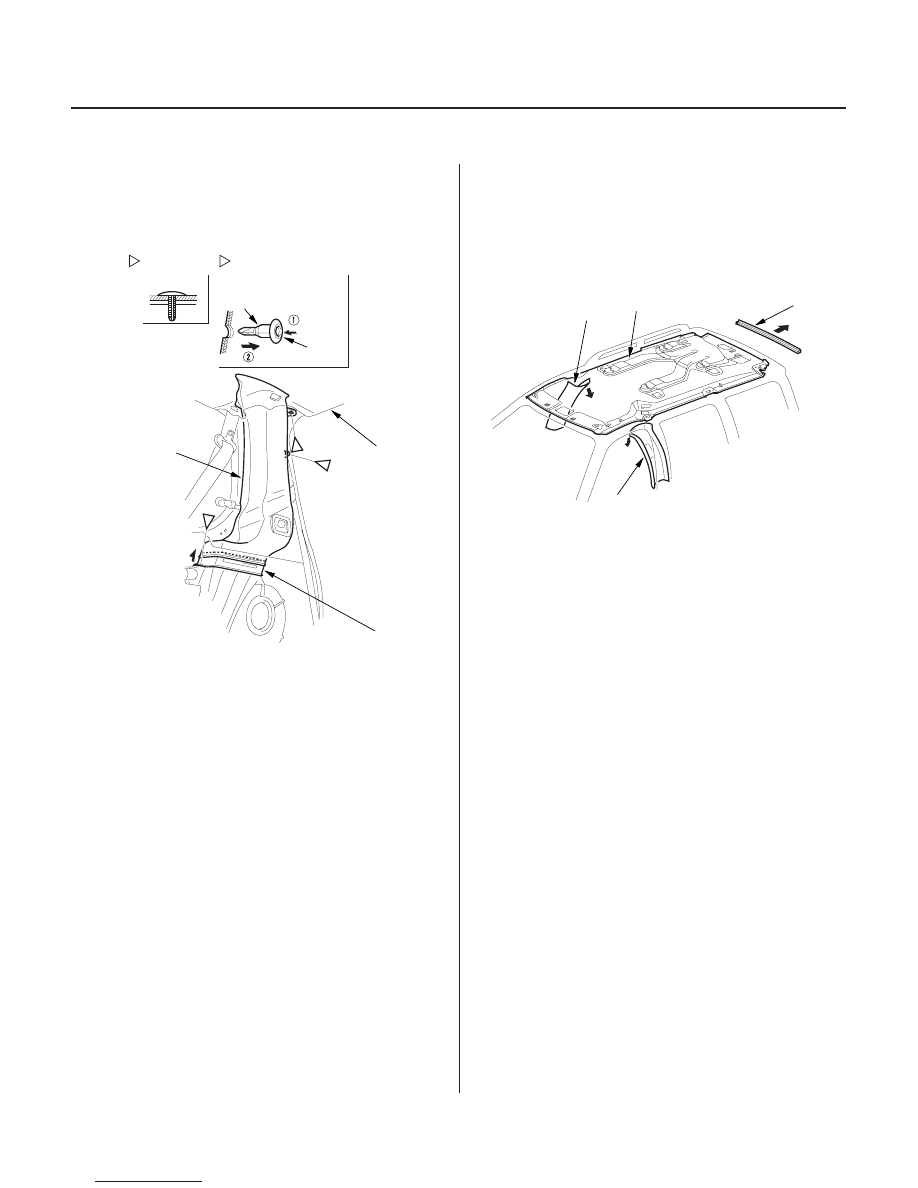

13. Detach the clips (A). If applicable, detach the clip (B)

and pull up the joint (C). Remove the rear pillar duct
(D) from the headliner (E).

14. Remove the headliner:

–1 Remove the upper portion of the center p illar

trim (A) from each side (see page 20-58).

–2 Remove the rear roof trim (B).
–3 Remove the headliner (C) through the tailgate

opening.

15. Install the headliner in the reverse order of removal,

and note these items:

• When reinstalling the headliner through the

tailgate opening, be careful not to fold or bend it.
Also, be careful not to scratch the body.

• If the threads on a visor, grab handle, or

headliner (rear A/C passenger control panel
opening) mounting ET screws are worn out, use
an oversized ET screw made specifically for this
application.

Visor or grab handle mounting ET screw:
P/N 90137-S30-0030

Headliner mounting ET screw:
P/N 90133-SZ4-0030

• Check that both sides of the headliner are

securely attached to the trim.

NOTE: Do not push
the inner clip in too far.

03/07/29 10:01:47 61S0X050_200_0066

０１

０２

Ｓ０Ｘ４Ａ００Ｊ２６２０００１６１０１ＫＢＡＴ００

20-65

Carpet Replacement

Fastener Locations

: Clip, 6

A

C

B

Fastener Locations

: Screw, 12

: Clip, 8

B

A

C

Forward

Forward

Forward

SRS components are located in this area. Review the
SRS component locations, ’99-01 models (see page 23-
18), ’02 model (see page 23-19), ’03-04 models (see
page 23-20), and the precautions and procedures (see
page 23-21) before performing repairs or service.

NOTE:

• Put on gloves to protect your hands.
• Take care not to damage, wrinkle or twist the carpet.
• Be careful not to damage the dashboard or other

interior trim pieces.

1. Remove these items:

• Front seats, both sides (see page 20-81)
• Center lower trim (see page 20-67)
• Second row seats
• Center pillar lower trim panel, both sides (see

page 20-58)

• Kick panel, both sides (see page 20-58)
• Rear side trim panel, both sides (see page 20-60)

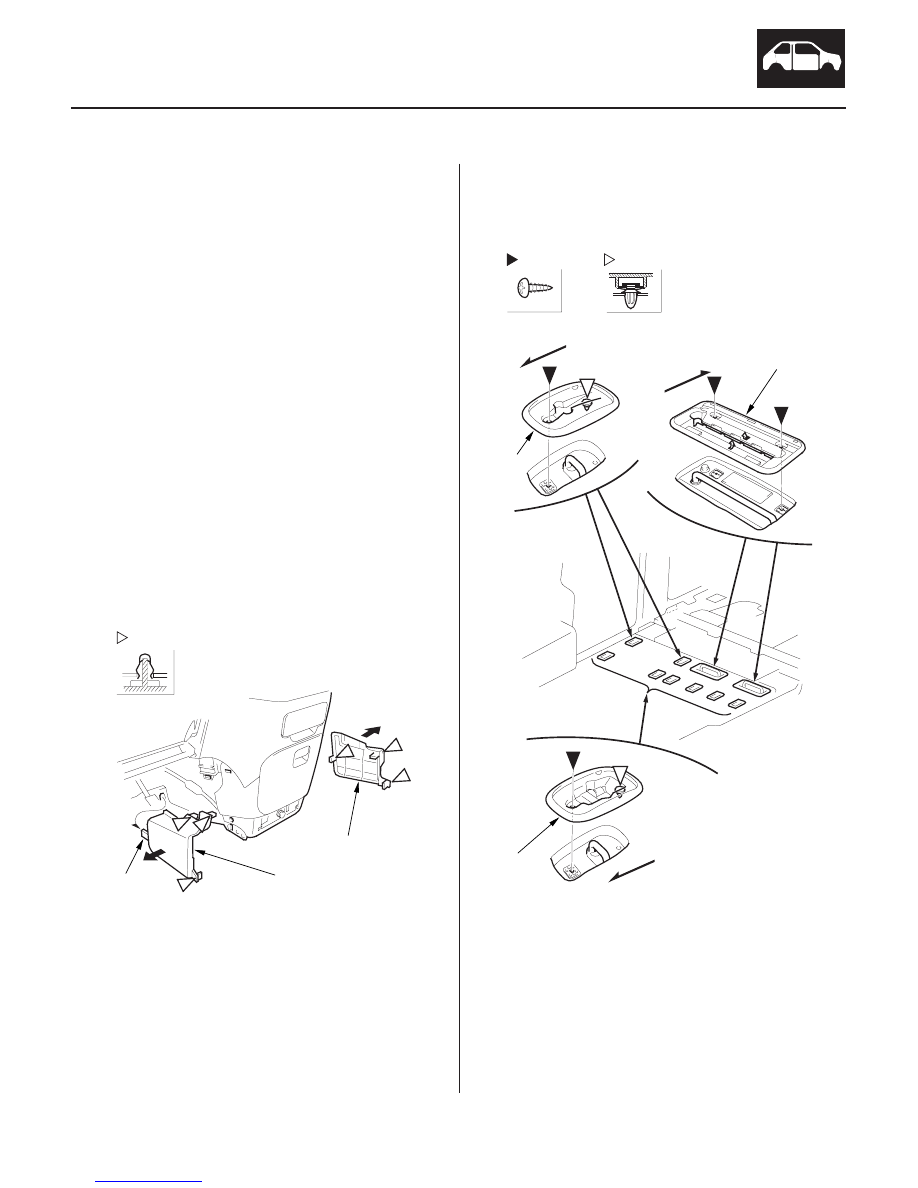

2. From under the dash, detach the clips, release the

hook (A) (driver’s side), then remove the driver’s
heater lower cover (B) and passenger’s heater
lower cover (C).

3. For except Van: Remove the screws and detach the

clips, then remove the second seat striker covers
(A, B, C).

(cont’d)
