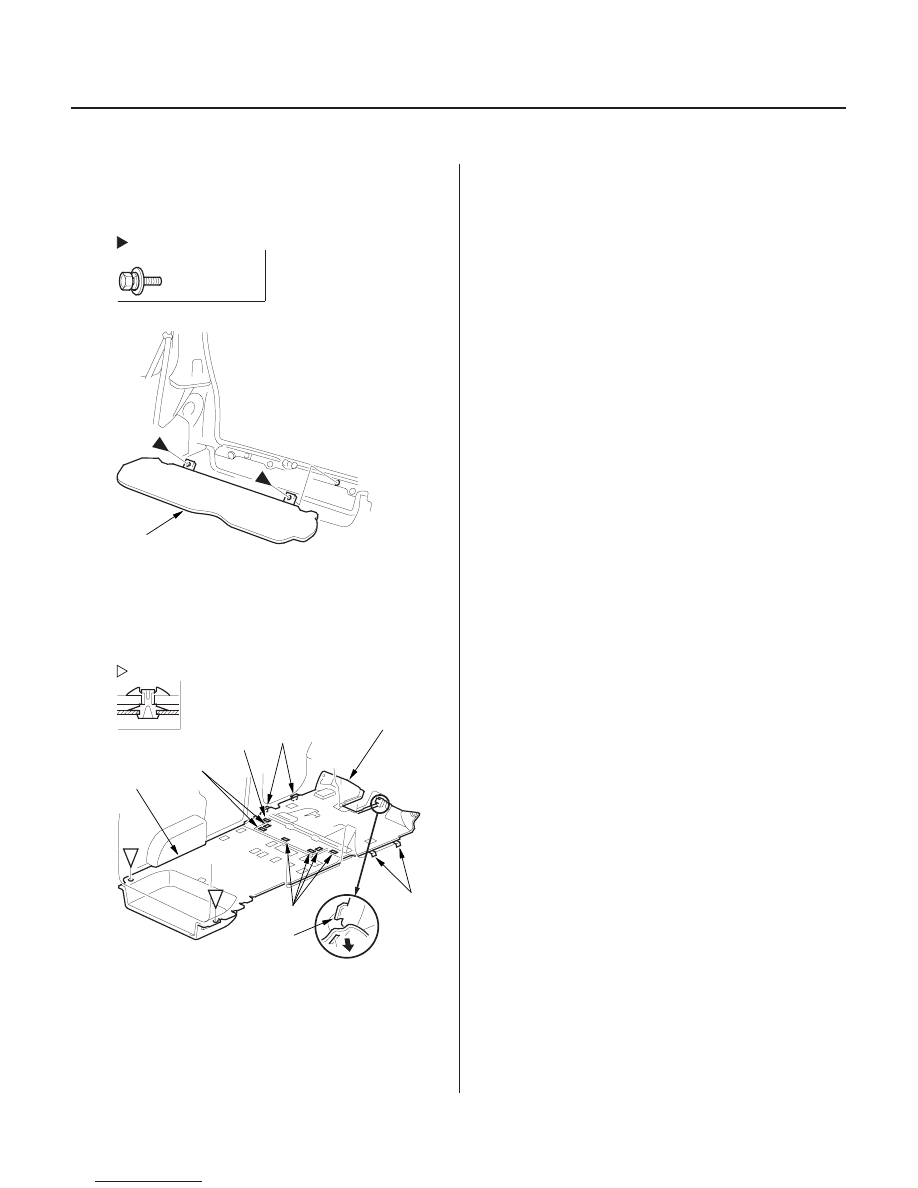

20-66

Interior Trim

Carpet Replacement (cont’d)

Fastener Locations

: Bolt, 2

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

A

Fastener Locations

: Clip, 2

D

A

C

C

E

C

B

A

4. For Van: Remove the bolts and remove the floor

recess lid (A).

5. Remove the clips and release the retainers (A),

hook (B) and fasteners (C), then remove the front
carpet (D) and rear carpet (E). Put on gloves to
protect your hands.

6. Install the carpet in the reverse order of removal,

and note these items:

• Take care not to damage, wrinkle or twist the

carpet.

• Make sure the seat harness is routed correctly.
• Slip the slits in the carpet over the hooks.
• Replace any damaged clips.
• Push the clips into place securely.

03/07/29 10:01:48 61S0X050_200_0068

０１

０１

０２

０２

Ｓ０Ｘ４Ａ００Ｊ２６２１６５１６４５５ＫＤＡＴ００

’02-04 models with navigation system

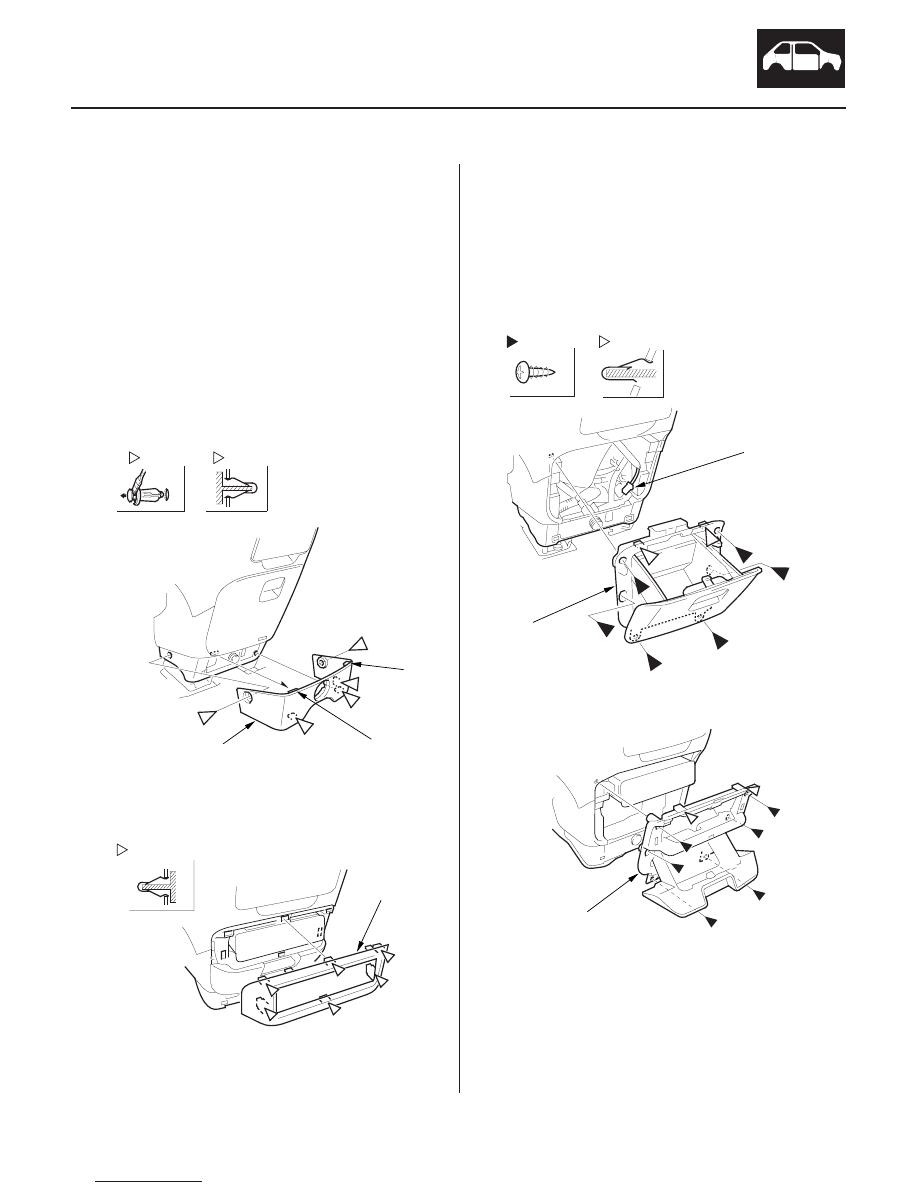

20-67

Consoles

Center Lower Pocket Removal/Installation

Fastener Locations

: Clip, 2

A

B

: Clip, 3

A

B

B

A

C

C

D

B

Fastener Locations

: Clip, 6

A

B

A

Fastener Locations

: Screw, 6

: Clip, 2

A

SRS components are located in this area. Review the
SRS component locations, ’99-01 models (see page 23-
18), ’02 model (see page 23-19), ’03-04 models (see
page 23-20), and the precautions and procedures (see
page 23-21) before performing repairs or service.

NOTE:

• When prying with a flat-tip screwdriver, wrap it with

protective tape, and apply protective tape around the
related parts, to prevent damage.

• Take care not to scratch the dashboard and related

parts.

1. Remove the clips (A), and detach the clips (B) and

tabs (C), then remove the center lower trim (D).

2. For ’02-04 models with navigation system: Detach

the clips, then remove the DVD panel (A).

3. Remove the center lower pocket (A).

–1 Remove the screws.
–2 Gently pull out along the top of the center

lower pocket to release the clips.

–3 Disconnect the center lower pocket light

connector (B) (except ’02-04 models with
navigation system).

4. Install the pocket in the reverse order of removal,

and note these items:

• Replace any damaged clips.
• Make sure the center lower pocket light

connector is plugged in properly.

• Push the clips into place securely.

03/07/29 10:01:49 61S0X050_200_0069

０１

Ｓ０Ｘ４Ａ００Ｊ２６２１６５１６４５１ＫＤＡＴ００

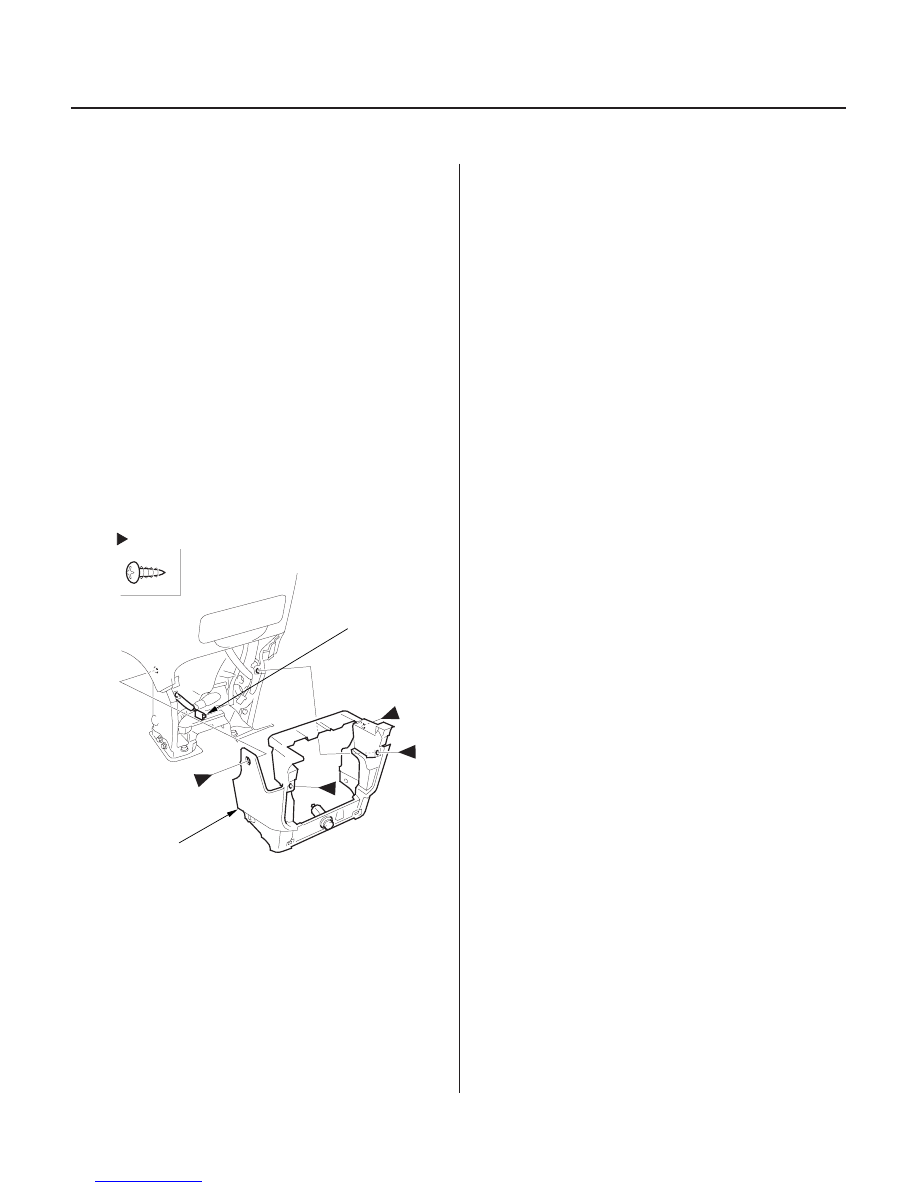

20-68

Consoles

Center Lower Console Removal/Installation

Fastener Locations

Screw, 4

B

A

SRS components are located in this area. Review the
SRS component locations, ’99-01 models (see page 23-
18), ’02 model (see page 23-19), ’03-04 models (see
page 23-20), and the precautions and procedures (see
page 23-21) before performing repairs or service.

NOTE: Take care not to scratch the dashboard and
related parts.

1. Remove the center lower pocket (see page 20-67).

2. For some ’02-04 models: Remove the DVD player

unit (see page 22-342).

3. Remove the center lower console (A).

–1 Remove the screws.
–2 Gently pull out the console.
–3 Disconnect the accessory socket connector (B),

and remove the console.

4. Install the console in the reverse order of removal,

and make sure the accessory socket connector is
plugged in properly.

03/07/29 10:01:50 61S0X050_200_0070

０１

Ｓ０Ｘ４Ａ００Ｊ２６２２０２３４７０１ＫＤＡＴ００

０１

Ｓ０Ｘ４Ａ００Ｊ２６２２０２１９３０１ＫＤＡＴ００

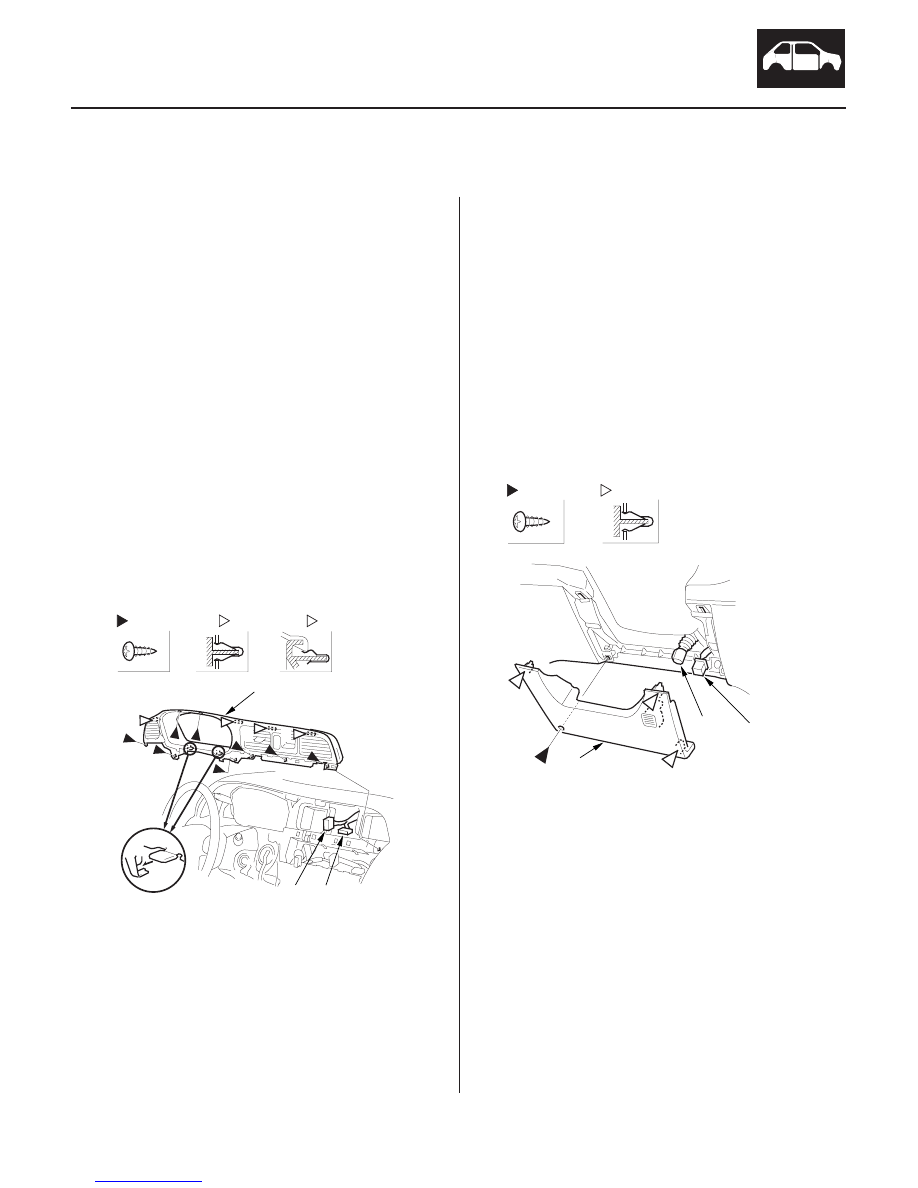

20-69

20-69

Dashboard

Instrument Panel Removal/
Installation

Dashboard Lower Cover Removal/
Installation

Fastener Locations

B

A

B

D

E

: Screw, 8

B

: Clip, 3

C

: Clip, 1

B

C

Fastener Locations

: Screw, 1

: Clip, 3

A

B

C

NOTE:

• When prying with a flat-tip screwdriver, wrap it with

protective tape, and apply protective tape around the
related parts, to prevent damage.

• Take care not to scratch the dashboard and related

parts.

1. Remove these items:

• Driver’s switch panel (see page 20-70)
• Center panel (see page 20-70)

2. Tilt the steering column down.

3. Remove the instrument panel (A).

–1 Remove the screws.
–2 Gently pull out along the top to release the

clips (B, C).

–3 Disconnect the hazard warning switch

connector (D) and clock connector (E). With
navigation system, disconnect the climate
control unit connector.

4. Install the instrument panel in the reverse order of

removal, and note these items:

• Make sure each connector is plugged in properly.
• Push the clips into place securely.

NOTE:

• When prying with a flat-tip screwdriver, wrap it with

protective tape, and apply protective tape around the
related parts, to prevent damage.

• Take care not to scratch the dashboard and related

parts.

1. Remove the dashboard lower cover (A).

–1 Remove the screw.
–2 Gently pull down on the lower cover to release

the clips.

–3 If equipped, disconnect the air hose (B) and in-

car temperature sensor connector (C), then
remove the cover.

2. Install the lower cover in the reverse order of

removal, and note these items:

• Make sure the in-car temperature sensor

connector is plugged in properly, and the air
hose is connected properly (for some models).

• Push the clips into place securely.

03/07/29 10:01:50 61S0X050_200_0071
