ABS DTCs

DTC

Detection Item

Note

19-86

ABS/TCS Components

DTC Troubleshooting Index

DTC 11

Right-front wheel sensor (open/short to body ground/short to power)

(see page 19-112)

DTC 12

Right-front wheel sensor (electrical noise/intermittent interruption)

(see page 19-113)

DTC 13

Left-front wheel sensor (open/short to body ground/short to power)

(see page 19-112)

DTC 14

Left-front wheel sensor (electrical noise/intermittent interruption)

(see page 19-113)

DTC 15

Right-rear wheel sensor (open/short to body ground/short to power)

(see page 19-112)

DTC 16

Right-rear wheel sensor (electrical noise/intermittent interruption)

(see page 19-113)

DTC 17

Left-rear wheel sensor (open/short to body ground/short to power)

(see page 19-112)

DTC 18

Left-rear wheel sensor (electrical noise/intermittent interruption)

(see page 19-113)

DTC 21

Right-front pulser

(see page 19-114)

DTC 22

Left-front pulser

(see page 19-114)

DTC 23

Right-rear pulser

(see page 19-114)

DTC 24

Left-rear pulser

(see page 19-114)

DTC 31

Right-front inlet solenoid

(see page 19-115)

DTC 32

Right-front outlet solenoid

(see page 19-115)

DTC 33

Left-front inlet solenoid

(see page 19-115)

DTC 34

Left-front outlet solenoid

(see page 19-115)

DTC 35

Right-rear inlet solenoid

(see page 19-115)

DTC 36

Right-rear outlet solenoid

(see page 19-115)

DTC 37

Left-rear inlet solenoid

(see page 19-115)

DTC 38

Left-rear outlet solenoid

(see page 19-115)

DTC 41

Right-front wheel lock

(see page 19-118)

DTC 42

Left-front wheel lock

(see page 19-118)

DTC 43

Right-rear wheel lock

(see page 19-118)

DTC 44

Left-rear wheel lock

(see page 19-118)

DTC 51

Motor lock

(see page 19-119)

DTC 52

Motor stuck OFF

(see page 19-119)

DTC 53

Motor stuck ON

(see page 19-121)

DTC 54

ABS fail-safe relay

(see page 19-123)

DTC 61

Low battery voltage

(see page 19-126)

DTC 62

High battery voltage

(see page 19-126)

DTC 71

Different diameter tire

(see page 19-126)

DTC 81

Central Processing Unit (CPU) diagnosis, and ROM/RAM diagnosis

(see page 19-127)

03/07/29 09:56:04 61S0X050_190_0086

TCS DTCs

DTC

Detection Item

Note

19-87

DTC 24

RF TCS NO solenoid

(see page 19-127)

DTC 25

RF TCS NC solenoid

(see page 19-127)

DTC 26

LF TCS NO solenoid

(see page 19-127)

DTC 27

LF TCS NC solenoid

(see page 19-127)

DTC 28

TCS relay

(see page 19-131)

DTC31

Engine retard command (PFINH) signal

(see page 19-134)

DTC 32

Engine speed (NEP) signal

(see page 19-136)

DTC 34

Reference voltage (VREF) signal

(see page 19-137)

DTC 36

Throttle position sensor output (THLOUT) signal

(see page 19-138)

DTC 61

A/T shift position (ATSFTP) signal

(see page 19-139)

DTC 31

Engine retard command (PFINH) signal

(see page 19-140)

DTC 32

Engine speed (NEP) signal

(see page 19-142)

DTC 34

Reference voltage (VREF) signal

(see page 19-143)

DTC 36

Throttle position sensor output (THLOUT) signal

(see page 19-144)

DTC 61

A/T shift position (ATSFTP) signal

(see page 19-145)

DTC 31

Engine retard command (PFINH) signal

(see page 19-146)

DTC 32

Engine speed (NEP) signal

(see page 19-148)

DTC 34

Reference voltage (VREF) signal

(see page 19-149)

DTC 36

Throttle position sensor output (THLOUT) signal

(see page 19-150)

DTC 61

A/T shift position (ATSFTP) signal

(see page 19-151)

DTC 81

Continuous TCS operation

(see page 19-152)

1: ’99-00 models
2: ’01 model
3: ’02-04 models

1

1

1

1

1

2

2

2

2

2

3

3

3

3

3

03/07/29 09:56:05 61S0X050_190_0087

Ｓ０Ｘ４Ａ０６Ｄ１０６００００００００ＨＢＡＴ００

Symptom

Diagnostic procedure

Also check for

19-88

ABS/TCS Components

Symptom Troubleshooting Index

ABS indicator does not come on

ABS Indicator Circuit Troubleshooting (see page
19-153)

ABS indicator does not go off, and no
DTCs are stored

ABS Indicator Circuit Troubleshooting (see page
19-153)

ABS indicator came on once, but it is
OK now

The vehicle is OK at this time (see page 19-81)

TCS indicator does not come on

TCS Indicator Circuit Troubleshooting (see page
19-155)

TCS indicator does not go off, and no
DTCs are stored

TCS Indicator Circuit Troubleshooting (see page
19-155)

TCS indicator came on once, but it is
OK now

The vehicle is OK at this time (see page 19-81)

Brake system indicator does not come
on

Brake System Indicator Circuit Troubleshooting
(see page 19-157)

Brake system indicator does not go off,
and no DTCs are stored

Brake System Indicator Circuit Troubleshooting
(see page 19-157)

03/07/29 09:56:05 61S0X050_190_0088

−

―――

−

−

−

−

−

−

−

＋

−

−

＋

−

−

−

０１

Ｓ０Ｘ４Ａ０６Ｄ１０６００００００００ＣＡＡＴ００

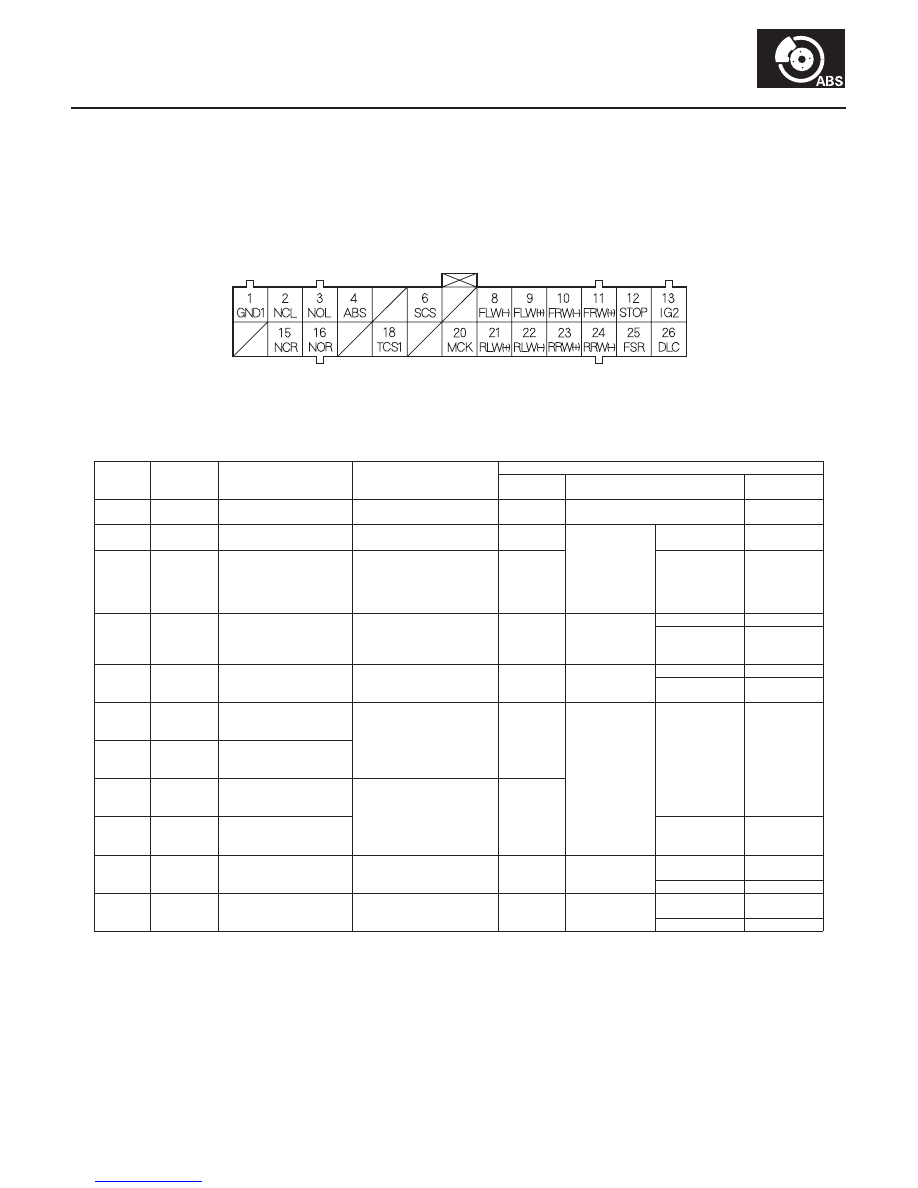

ABS/TCS Control Unit Inputs and Outputs for Connector A (26P)

Terminal

number

Terminal

Wire color

Terminal sign

(Terminal name)

Description

Measurement

Conditions

(Ignition switch ON (II))

Voltage

19-89

System Description

ABS/TCS CONTROL UNIT CONNECTOR A (26P)

1

BLK

GND1

(Ground 1)

Ground

1

GND

Below 0.3 V

2

YEL/GRN

NCL

(Normally closed left)

Drives left TCS normally
closed solenoid valve

2

GND

TCS indicator

OFF

Battery
Voltage

3

RED/GRN

NOL

(Normally open left)

Drives left TCS normally
open solenoid valve

3

GND

ON

(Disconnect

16P connector

to turn

indicator on)

Below 0.3 V

4

BLU/WHT

ABS

Drives ABS indicator
(Turns the indicator drive
transistor to ON, then
turns off the indicator)

4

GND

ABS indicator

ON

4

6 V

OFF

Below 0.3 V

6

BRN

SCS (Service check

signal)

Detects service check
connector signal (Use for
DTC indication)

6

GND

SCS circuit

Shorted

Below 0.3 V

Opened

About 5 V

8

BRN

FLW (

)

(Front-left wheel

negative)

Detects left-front wheel
sensor signal

8

9

Wheel

Turn wheel at
1 turn/second

AC:
0. 053 V or
above
(Reference)

0.15 Vp-p or
above

9

GRN/BLU

FLW (

)

(Front-left wheel

positive)

10

GRN

FRW (

)

(Front-right wheel

negative)

Detects right-front wheel
sensor signal

10

11

11

GRN/BLK

FRW (

)

(Front-right wheel

positive)

Stopped

0.25 V
1.15 V

12

WHT/BLK

STOP

Detects brake switch
signal

12

GND

Brake pedal

Pressed

Battery
Voltage

Released

Below 0.3 V

13

YEL/BLK

IG2

(Ignition 2)

Power source for
activating the system

13

GND

Ignition switch

ON (II)

Battery
Voltage

Start (III)

Below 0.3 V

(cont’d)

Oscilloscope:

Wire side of female terminals
