＊０１

＊０２

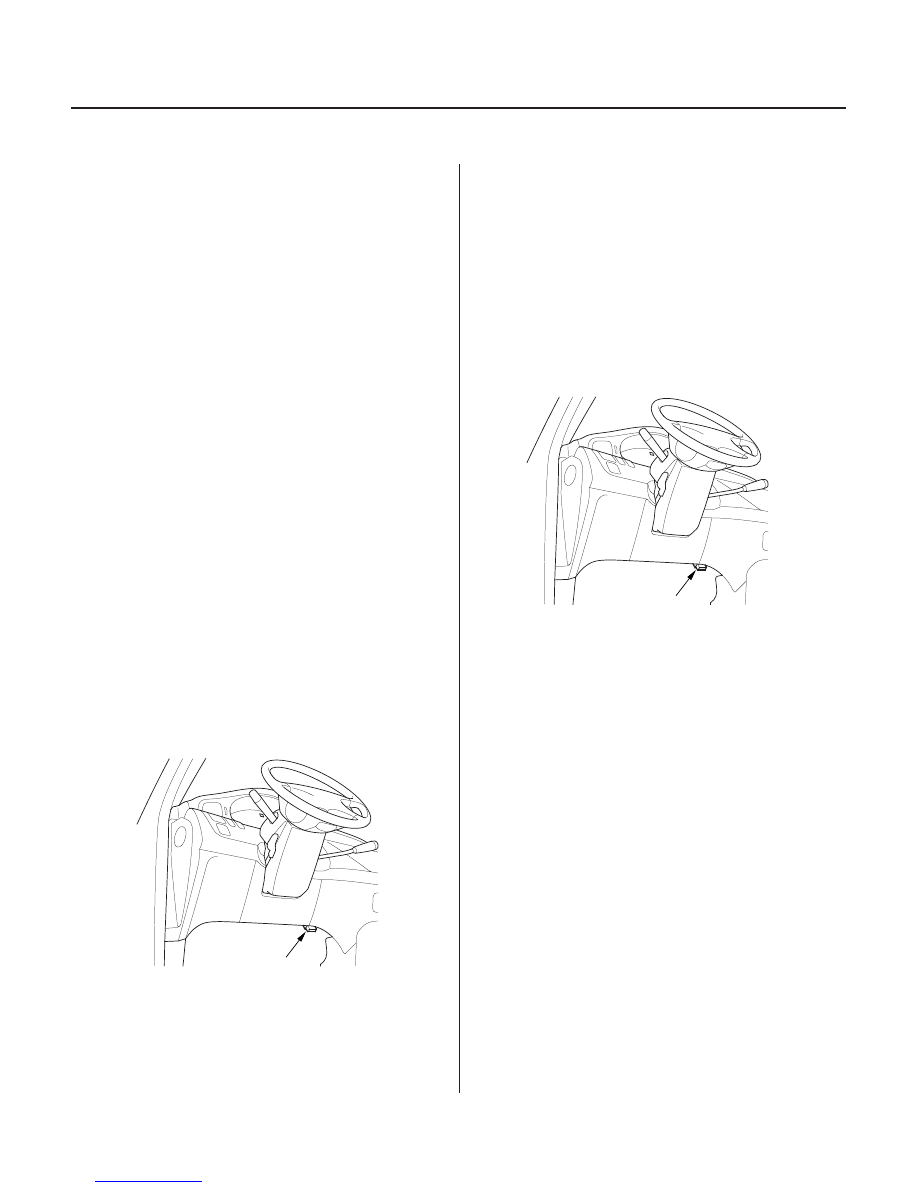

How to Troubleshoot DTCs

How to Retrieve DTCs

HDS (Honda Diagnostic System) Method

Service Check Signal (SCS) Circuit Method

19-82

ABS/TCS Components

General Troubleshooting Information (cont’d)

A

A

The troubleshooting flowchart procedures assume that
the cause of the problem is still present and the ABS
and/or TCS indicator is still on. Following the flowchart
when the ABS and/or TCS indicator does not come on
can result in incorrect diagnosis.
The connector illustrations show the female terminal
connectors with a single outline and the male terminal
connectors with a double outline.

1. Question the customer about the conditions when

the problem occured, and try to reproduce the
same conditions for troubleshooting. Find out
when the ABS and/or TCS indicator came on, such
as during ABS control, after ABS control, when
vehicle speed was at a certain speed, etc.

2. When the ABS or TCS indicator does not come on

during the test-drive, but troubleshooting is done
based on the DTC, check for loose connectors, poor
contact of the terminals, etc., before you start
troubleshooting.

3. After troubleshooting or repairs are done, clear the

DTC, and test-drive the vehicle. Make sure the ABS
and TCS indicators do not come on.

1. With the ignition switch OFF, connect the HDS to

the 16P Data Link Connector (DLC) (A) under the
driver’s side of the dashboard.

2. Turn the ignition switch ON (II), and follow the

prompts on the HDS to display the DTC(s) on the
screen. After determining the DTC, refer to the DTC
Troubleshooting Index.

NOTE: See the HDS help menu for specific
instructions.

1. With the ignition switch OFF, connect the HDS to

the 16P Data Link Connector (DLC) (A) under the
driver’s side of the dashboard.

2. Short the SCS circuit to body ground using the HDS.

3. Turn the ignition switch ON (II) without pressing the

brake pedal.

NOTE: If the brake pedal is pressed when turning
the ignition switch ON (II), the system shifts to the
DTC clearing mode.

03/07/29 09:56:03 61S0X050_190_0082

＊０６

＊０３

＊０４

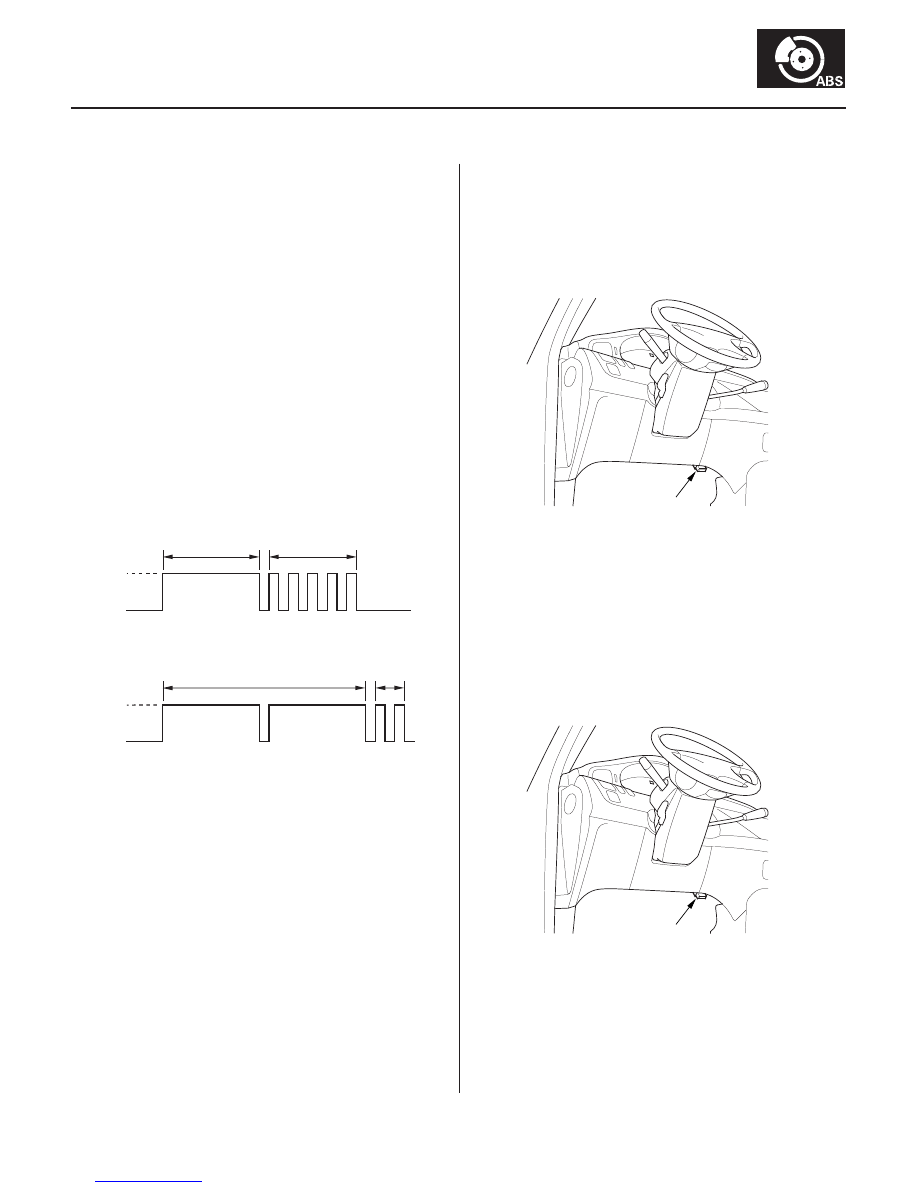

How to Clear ABS DTCs

HDS (Honda Diagnostic System) Method

Service Check Signal (SCS) Circuit Method

19-83

Example of DTC 15

ON

OFF

Long blink

Short blinks
(5 times)

ON

OFF

Example of DTC 22

Long blinks (2 times)

Short blinks
(2 times)

A

A

4. The blinking frequency indicates the DTC. DTCs are

indicated by a series of long and short blinks. One
long blink equals 10 short blinks. Add the long and
short blinks together to determine the DTC. After
determining the DTC, refer to the DTC
Troubleshooting Index.

NOTE: If the DTC is not memorized, the ABS or TCS
indicator will go off for 3.6 seconds, and then come
back on.

The system will not indicate the DTC unless these
conditions are met:

• The TCS switch is not pushed.
• The brake pedal is not pressed.
• The ignition switch is turned ON (II).
• The engine is stopped.
• The SCS circuit is shorted to body ground before

the ignition switch is turned ON (II).

5. Turn the ignition switch OFF.

6. Disconnect the HDS from the DLC.

1. With the ignition switch OFF, connect the HDS to

the 16P Data Link Connector (DLC) (A) under the
driver’s side of the dashboard.

2. Turn the ignition switch ON (II), and clear the

DTC(s) by following the screen prompts on the HDS.

NOTE: See the HDS help menu for specific
instructions.

1. With the ignition switch OFF, connect the HDS to

the 16P Data Link Connector (DLC) (A) under the
driver’s side of the dashboard.

2. Short the SCS circuit to body ground using the HDS.

(cont’d)

03/07/29 09:56:03 61S0X050_190_0083

19-84

ABS/TCS Components

General Troubleshooting Information (cont’d)

3. Press the brake pedal.

4. Turn the ignition switch ON (II) while keeping the

brake pedal pressed.

5. After the ABS indicator goes off, release the brake

pedal.

6. After the ABS indicator comes on, press the brake

pedal again.

7. After the ABS indicator goes off, release the brake

pedal again.

You cannot clear the DTC unless these conditions
are met:

• The vehicle speed at 6 mph (10 km/h) or less.
• The SCS circuit is shorted to body ground before

the ignition switch is turned ON (II).

• The brake pedal is pressed before the ignition

switch is turned ON (II).

8. After a few seconds, the ABS indicator blinks twice

and the DTC is cleared. If the indicator does not
blink twice, repeat steps 1 through 7. If the indicator
stays on after the indicator blinks twice, check the
DTC because a problem was detected during initial
diagnosis before shifting to DTC clearing mode.

9. Turn the ignition switch OFF.

10. Disconnect the HDS from the DLC.

03/07/29 09:56:04 61S0X050_190_0084

＊０５

０７

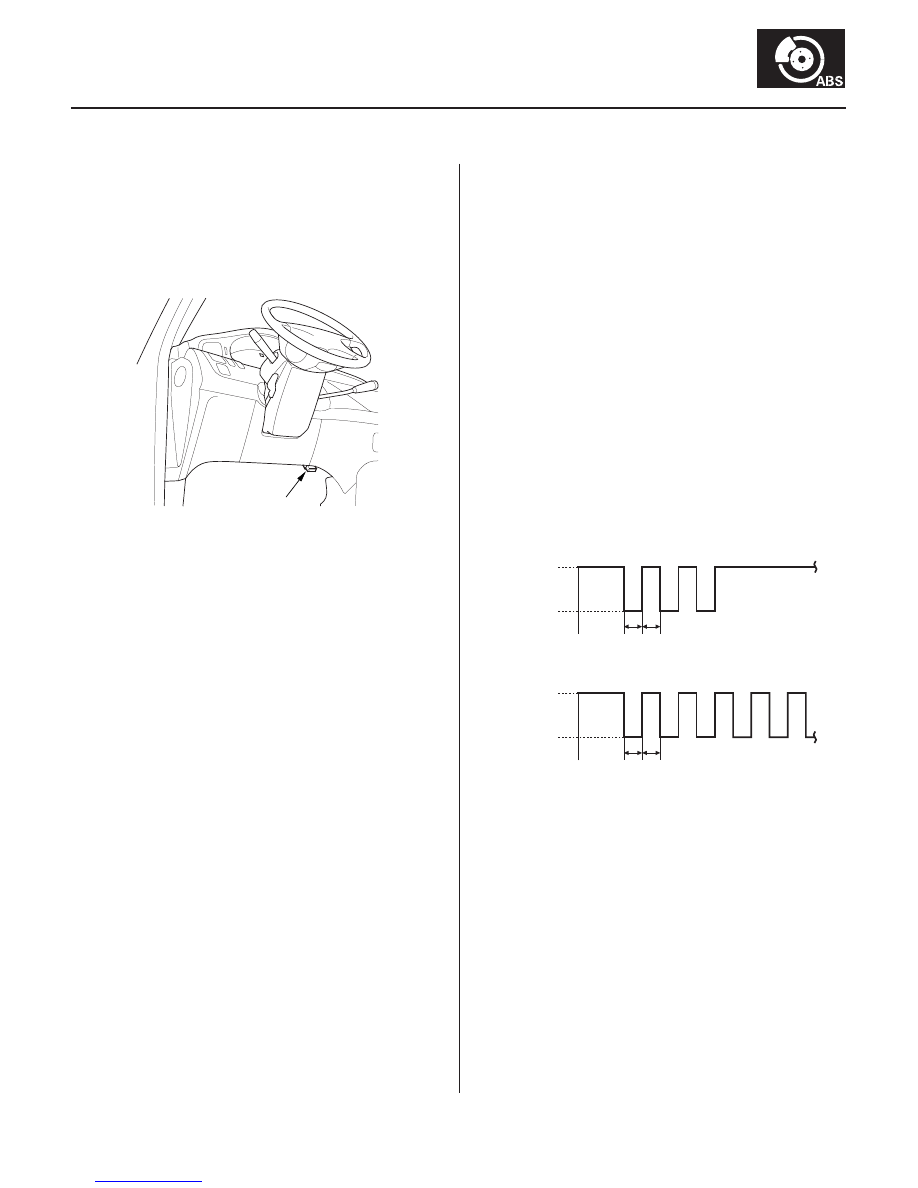

How to Clear TCS DTCs

With the HDS (Honda Diagnostic System)

Without the HDS (Honda Diagnostic System)

19-85

A

Standard Indication Pattern

Continues ON

ON

TCS Indicator

OFF

Ignition Switch ON (II)

a

a

Abnormal Indication Pattern

blinks repeatedly

TCS Indicator

a: 0.3 sec.

a

a

ON

OFF

Ignition Switch ON (II)

1. With the ignition switch OFF, connect the HDS to

the 16P Data Link Connector (DLC) (A) under the
driver’s side of the dashboard.

2. Turn the ignition switch ON (II), and clear the

DTC(s) by following the screen prompts on the HDS.

NOTE: See the HDS help menu for specific
instructions.

1. Press the parking brake pedal with the SCS circuit

opened. Keep the pedal pressed during the entire
DTC clearing procedure.

2. Press and hold the TCS switch, then turn the

ignition switch ON (II) without starting the engine.

3. Continue to hold the TCS switch for 4 seconds, then

turn the ignition switch OFF.

4. Within 6 seconds, turn the ignition switch back ON

(II) for at least 4 seconds, then release the TCS
switch, and watch the TCS indicator.

5. After a few seconds, the TCS indicator will come on

after blinking to indicate that the DTC is cleared. If
the indicator blinks repeatedly, repeat steps 1
through 4.

6. Turn the ignition switch OFF.

03/07/29 09:56:04 61S0X050_190_0085
