SPRING SPECIFICATIONS

No.

Spring

Standard (New)-Unit: mm (in.)

Wire Dia.

O.D.

Free Length

No. of Coils

14-434

Valve Body

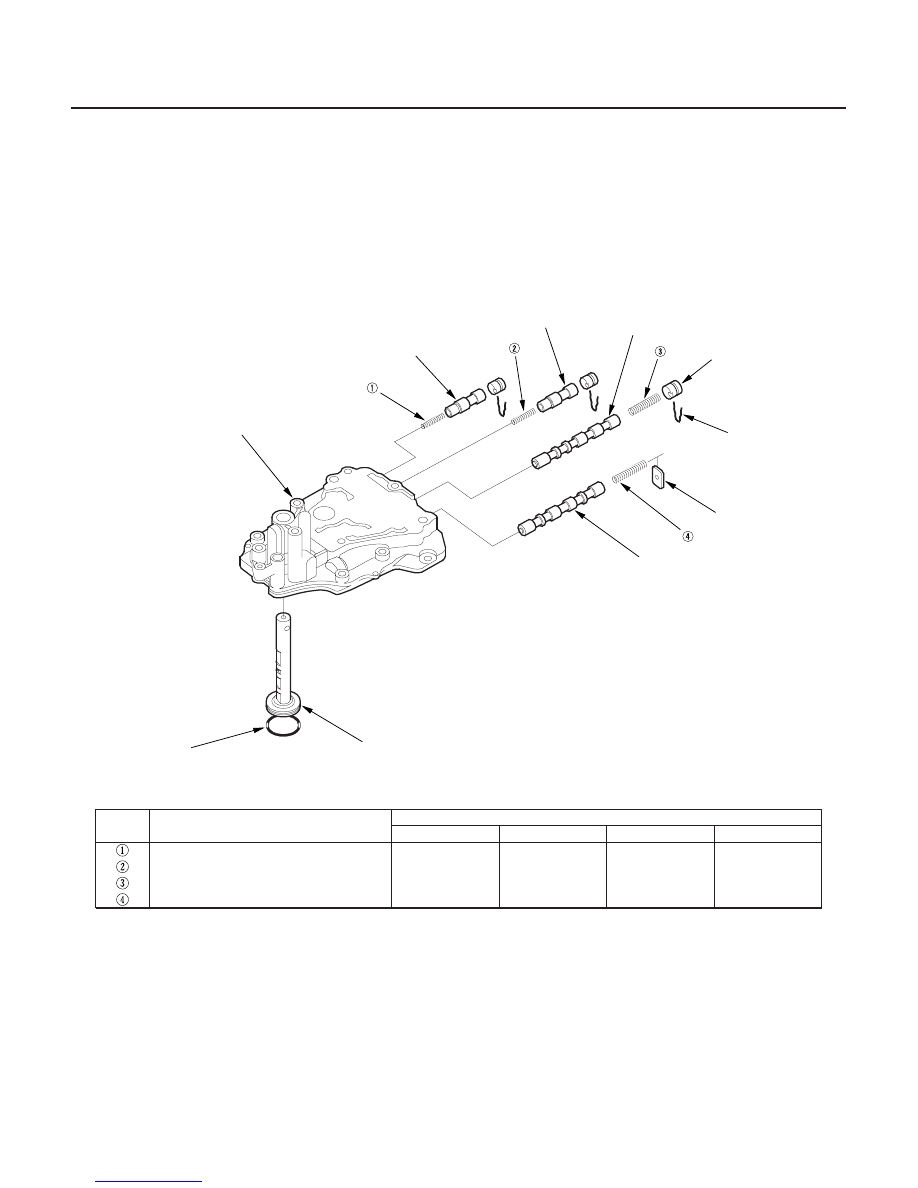

Servo Body Disassembly, Inspection, and Reassembly

CPC VALVE A

VALVE CAP

CPC VALVE B

SHIFT VALVE B

VALVE CAP CLIP

SHIFT VALVE A

SPRING SEAT

O-RING

SERVO VALVE/
SHIFT FORK SHAFT

SERVO BODY

1. Clean all parts thoroughly in solvent or carburetor cleaner, and dry them with compressed air. Blow out all

passages.

2. Check all valves for free movement. If any fail to slide freely, refer to Valve Body Repair (see page 14-428).

3. Replace the valve body as an assembly if any parts are worn or damaged.

4. Coat all parts with ATF during assembly.

CPC valve A spring

0.7 (0.028)

6.1 (0.240)

17.8 (0.701)

7.9

CPC valve B spring

0.7 (0.028)

6.1 (0.240)

17.8 (0.701)

7.9

Shift valve B spring

0.8 (0.031)

6.6 (0.260)

49.1 (1.933)

21.7

Shift valve A spring

0.8 (0.031)

6.6 (0.260)

49.1 (1.933)

21.7

Replace.

Inspect for scoring
and damage.

03/07/29 09:45:53 61S0X050_140_0437

０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４８０１５９５４４ＭＥＡＴ００

SPRING SPECIFICATIONS

No.

Springs

Standard (New)-Unit: mm (in.)

Wire Dia.

O.D.

Free Length

No. of Coils

14-435

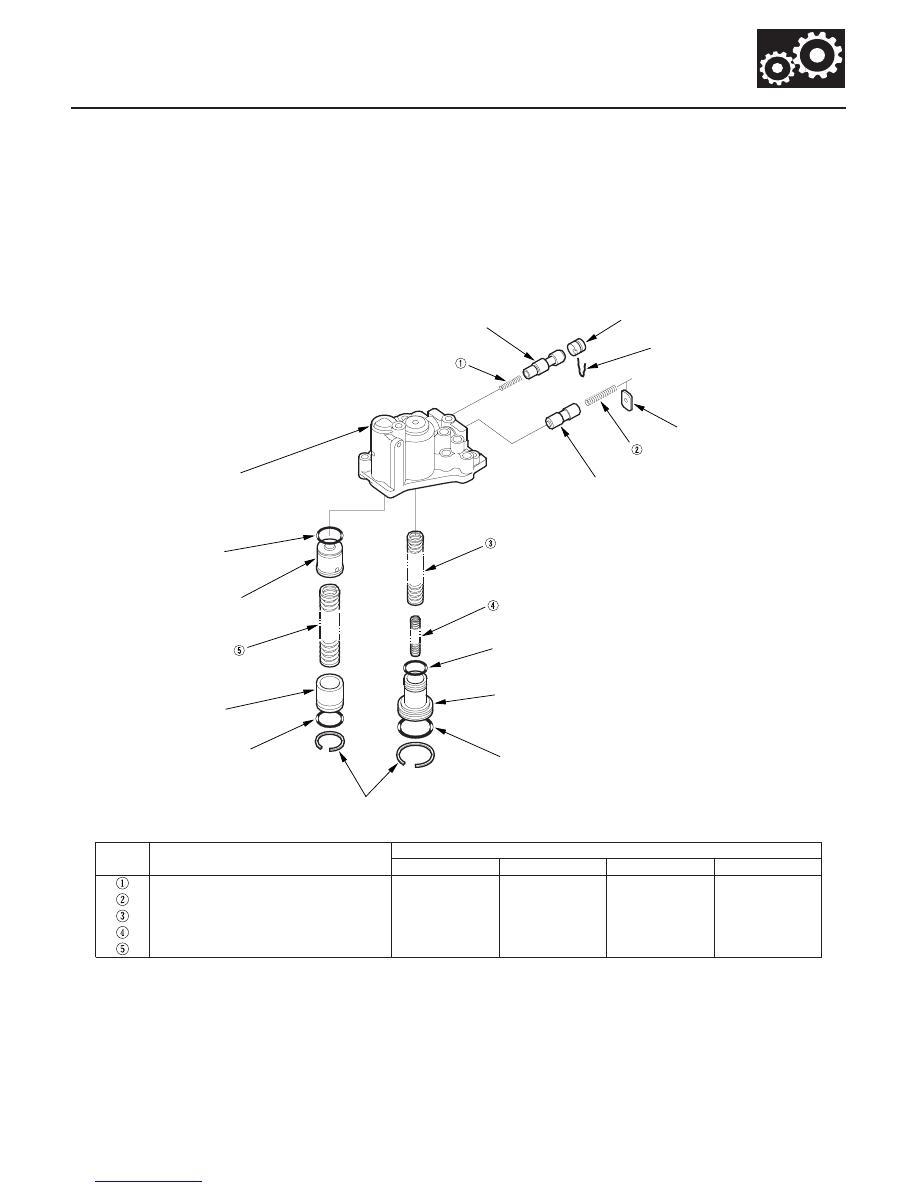

Top Accumulator Body Disassembly, Inspection, and Reassembly

VALVE CAP

TOP ACCUMULATOR BODY

5TH ACCUMULATOR PISTON

O-RING

SNAP RINGS

O-RING

4HT ACCUMULATOR
PISTON

O-RING

1ST-HOLD ACCUMULATOR
PISTON

VALVE CAP CLIP

SPRING SEAT

SHIFT VALVE E

CAP VALVE C

O-RING

1. Clean all parts thoroughly in solvent or carburetor cleaner, and dry them with compressed air. Blow out all

passages.

2. Check all valves for free movement. If any fail to slide freely, refer to Valve Body Repair (see page 14-428).

3. Replace the valve body as an assembly if any parts are worn or damaged.

4. Coat all parts with ATF during assembly.

CPC valve C spring

0.7 (0.028)

6.1 (0.240)

17.8 (0.701)

7.9

Shift valve E spring

0.8 (0.031)

7.1 (0.280)

49.0 (1.929)

17.2

5th accumulator spring A

2.2 (0.087)

16.4 (0.646)

75.7 (2.980)

14.2

5th accumulator spring B

2.0 (0.079)

10.0 (0.394)

45.5 (1.791)

11.6

4th/1st-hold accumulator spring

3.4 (0.134)

19.6 (0.772)

57.4 (2.260)

8.4

Inspect for scoring and damage.

Replace.

Replace.

Replace.

Replace.

03/07/29 09:45:53 61S0X050_140_0438

＊０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４８０１１２５０１ＭＥＡＴ００

SPRING SPECIFICATIONS

No.

Springs

Standard (New)-Unit: mm (in.)

Wire Dia.

O.D.

Free Length

No. of Coils

14-436

Valve Body

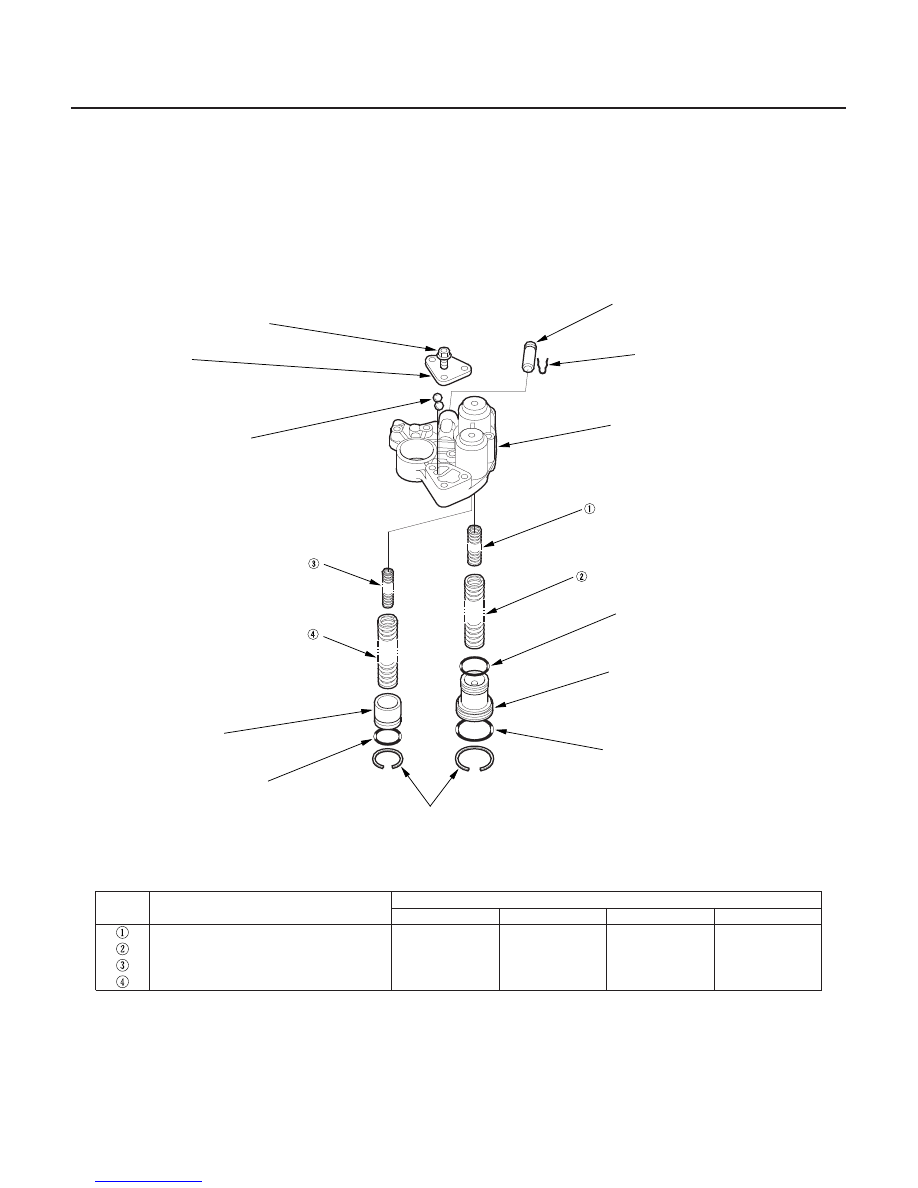

Accumulator Body Disassembly, Inspection, and Reassembly

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

LUBRICATION CHECK VALVE

VALVE CLIP

ACCUMULATOR BODY

1ST ACCUMULATOR PISTON

O-RING

SNAP RINGS

O-RING

2ND ACCUMULATOR PISTON

CHECK BALLS, 2

ACCUMULATOR BODY COVER

O-RING

1. Do not use a magnet to remove the check balls; it may magnetize the balls.

2. Clean all parts thoroughly in solvent or carburetor cleaner, and dry them with compressed air. Blow out all

passages.

3. Coat all parts with ATF during assembly.

1st accumulator spring B

2.3 (0.091)

12.6 (0.496)

42.0 (1.654)

9.9

1st accumulator spring A

2.4 (0.094)

19.5 (0.768)

67.7 (2.665)

10.2

2nd accumulator spring B

2.6 (0.102)

13.2 (0.520)

44.0 (1.732)

8.5

2nd accumulator spring A

2.3 (0.091)

19.6 (0.772)

57.7 (2.272)

6.6

Inspect for scoring and damage.

Replace.

Replace.

Replace.

03/07/29 09:45:54 61S0X050_140_0439

＊０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４８０１１０３１１ＭＥＡＴ００

SPRING SPECIFICATIONS

No.

Springs

Standard (New)-Unit: mm (in.)

Wire Dia.

O.D.

Free Length

No. of Coils

14-437

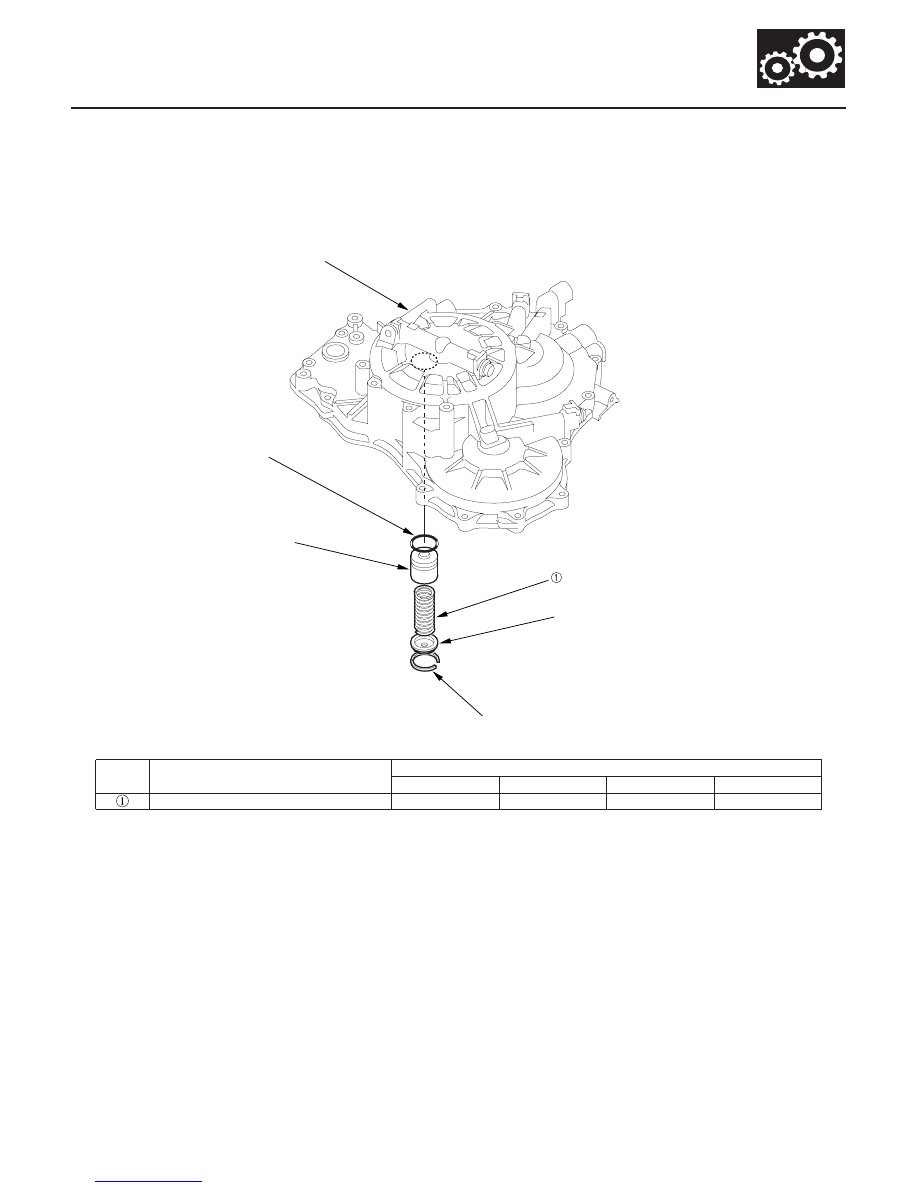

3rd Accumulator and End Cover Disassembly, Inspection, and Reassembly

END COVER

O-RING

3RD ACCUMULATOR PISTON

3RD ACCUMULATOR BODY COVER

SNAP RING

1. Clean all parts thoroughly in solvent or carburetor cleaner, and dry them with compressed air. Blow out all

passages.

2. Coat all parts with ATF during assembly.

3rd accumulator spring

3.1 (0.122)

19.6 (0.772)

39.4 (1.551)

5.5

Replace.
