Valve Body

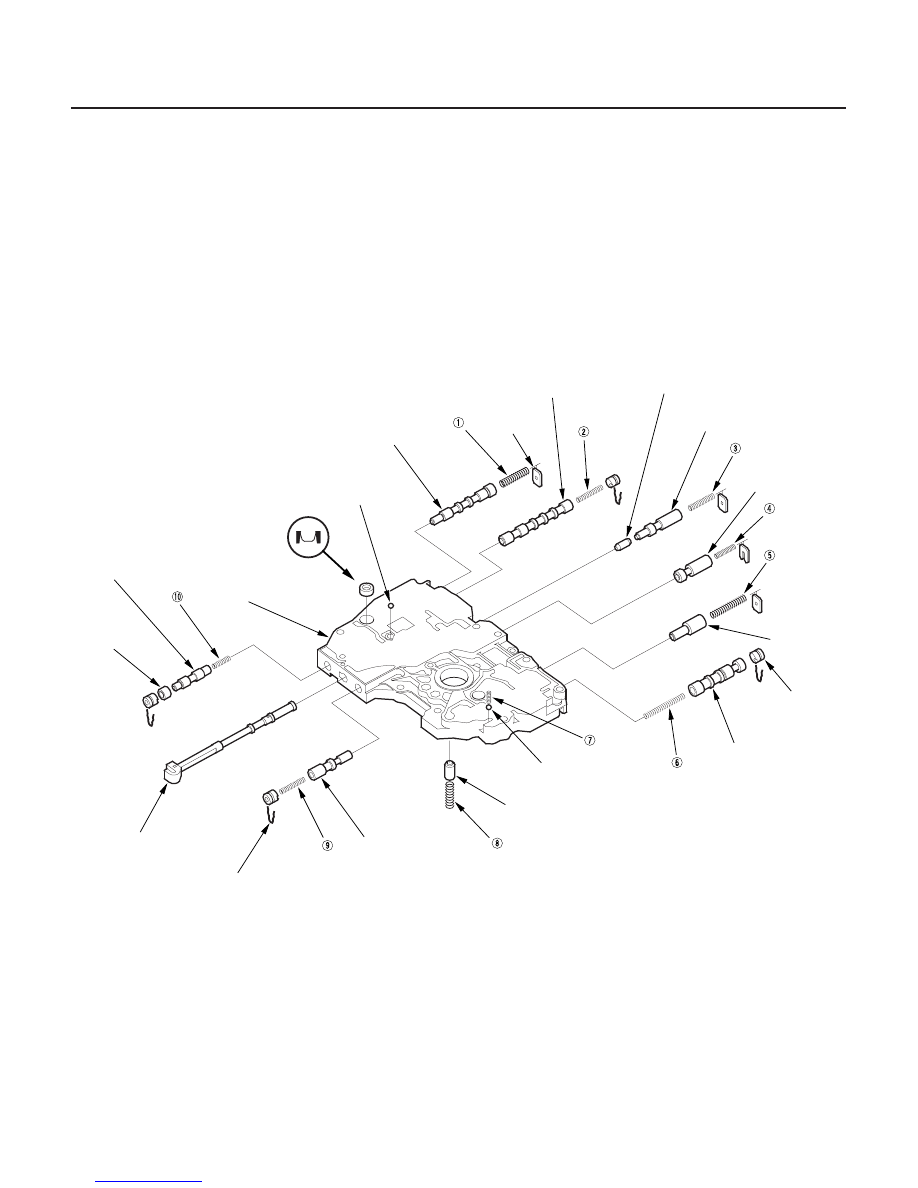

Main Valve Body Disassembly, Inspection, and Reassembly

SHIFT VALVE C

SHIFT VALVE D

LOCK-UP SHIFT
VALVE

RELIEF
VALVE

COOLER CHECK
VALVE (BALL)

TORQUE CONVERTER
CHECK VALVE

SERVO CONTROL
VALVE

VALVE CAP CLIP

MANUAL VALVE

VALVE
SLEEVE

REVERSE CPC
VALVE

MAIN VALVE BODY

FILTER

MODULATOR
VALVE

SPRING
SEAT

KICK-DOWN SHORT VALVE

KICK-DOWN VALVE

CHECK BALL

VALVE
CAP

1. Clean all parts thoroughly in solvent or carburetor cleaner, and dry them with compressed air. Blow out all

passages.

2. Do not use a magnet to remove the check ball, it may magnetize the ball.

3. Check all valves for free movement. If any fail to slide freely, refer to Valve Body Repair (see page 14-428).

4. Replace the valve body as an assembly if any parts worn or damaged.

5. Coat all parts with ATF during assembly.

6. Install the filter in the direction shown.

Inspect for scoring
and damage.

Install in this
direction.

03/07/29 09:45:51 61S0X050_140_0433

０２

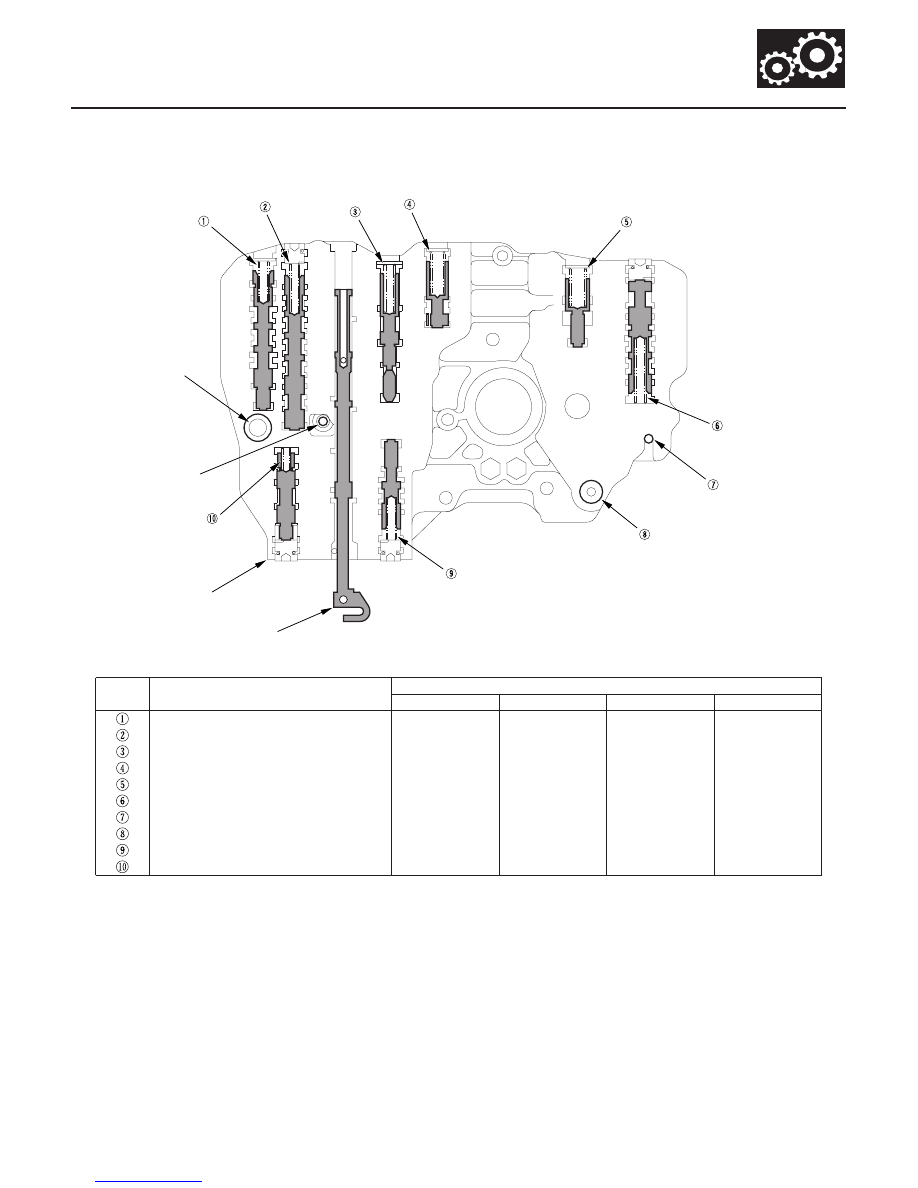

Sectional View

SPRING SPECIFICATIONS

No.

Spring

Standard (New)-Unit: mm (in.)

Wire Dia.

O.D.

Free Length

No. of Coils

14-431

MANUAL VALVE

MAIN VALVE BODY

CHECK BALL

FILTER

Shift valve D spring

0.7 (0.028)

6.6 (0.260)

33.7 (1.327)

11.6

Shift valve C spring

0.8 (0.031)

6.6 (0.260)

49.1 (1.933)

21.7

Kick-down valve spring

0.8 (0.031)

6.6 (0.260)

49.1 (1.933)

21.7

Modulator valve spring

1.6 (0.063)

10.4 (0.409)

33.5 (1.319)

9.8

Relief valve spring

1.2 (0.047)

11.1 (0.437)

39.0 (1.535)

9.9

Lock-up shift valve spring

0.9 (0.035)

7.6 (0.299)

63.0 (2.480)

22.4

Cooler check valve spring

0.6 (0.024)

5.8 (0.228)

14.5 (0.571)

6.8

Torque converter check valve spring

1.2 (0.047)

8.6 (0.339)

34.4 (1.354)

11.7

Servo control valve spring

0.9 (0.035)

6.4 (0.252)

32.5 (1.280)

17.5

Reverse CPC valve spring

0.7 (0.028)

6.1 (0.240)

17.8 (0.701)

7.9

03/07/29 09:45:51 61S0X050_140_0434

−

−

−

−

−

−

＊０１

＊０２

＊０３

Ｓ０Ｘ４ＡＡ１Ｅ１０４８０１１３０２１ＭＡＡＴ００

ATF Pump Gears Side (Radial) Clearance:
Standard (New):
ATF Pump Drive Gear
0.210

0.265 mm (0.0083

0.00104 in.)

ATF Pump Driven Gear
0.070

0.125 mm (0.0028

0.0050 in.)

ATF Pump Drive/Driven Gear Thrust (Axial)
Clearance:
Standard (New): 0.03

0.05 mm (0.001

0.002 in.)

Service Limit:

0.07 mm (0.003 in.)

14-432

Valve Body

ATF Pump Inspection

A

B

C

D

A

B

B

D

A

C

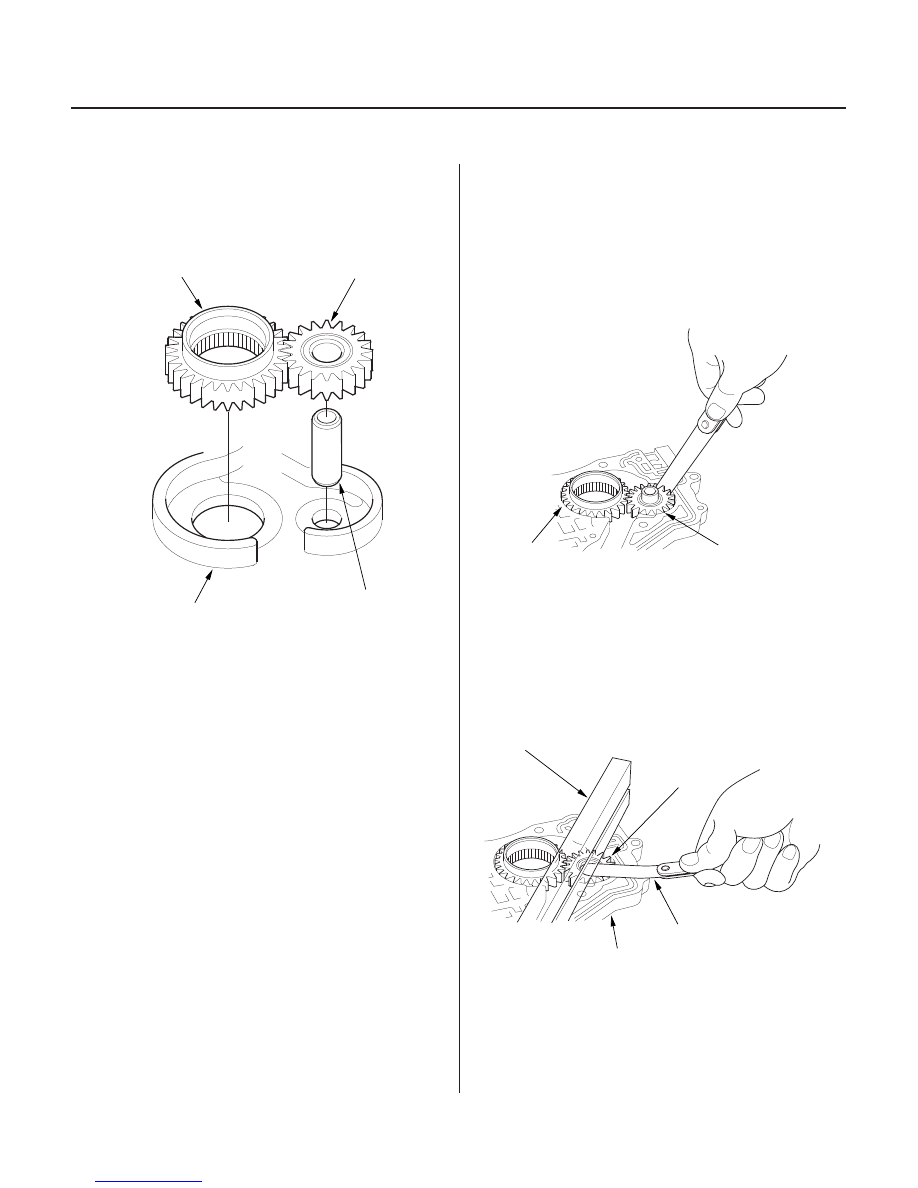

1. Install the ATF pump drive gear (A), driven gear (B),

and ATF pump driven gear shaft (C) in the main
valve body (D). Lubricate all parts with ATF, and
install the ATF pump driven gear with its grooved
and chamfered side facing up.

2. Measure the side clearance of the ATF pump drive

gear (A) and driven gear (B).

3. Remove the ATF pump driven gear shaft. Measure

the thrust clearance between the ATF pump driven
gear (A) and the valve body (B) with a straight edge
(C) and a feeler gauge (D).

03/07/29 09:45:52 61S0X050_140_0435

＊０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４８０１５０７０１ＭＥＡＴ００

SPRING SPECIFICATIONS

No.

Spring

Standard (New)-Unit: mm (in.)

Wire Dia.

O.D.

Free Length

No. of Coils

14-433

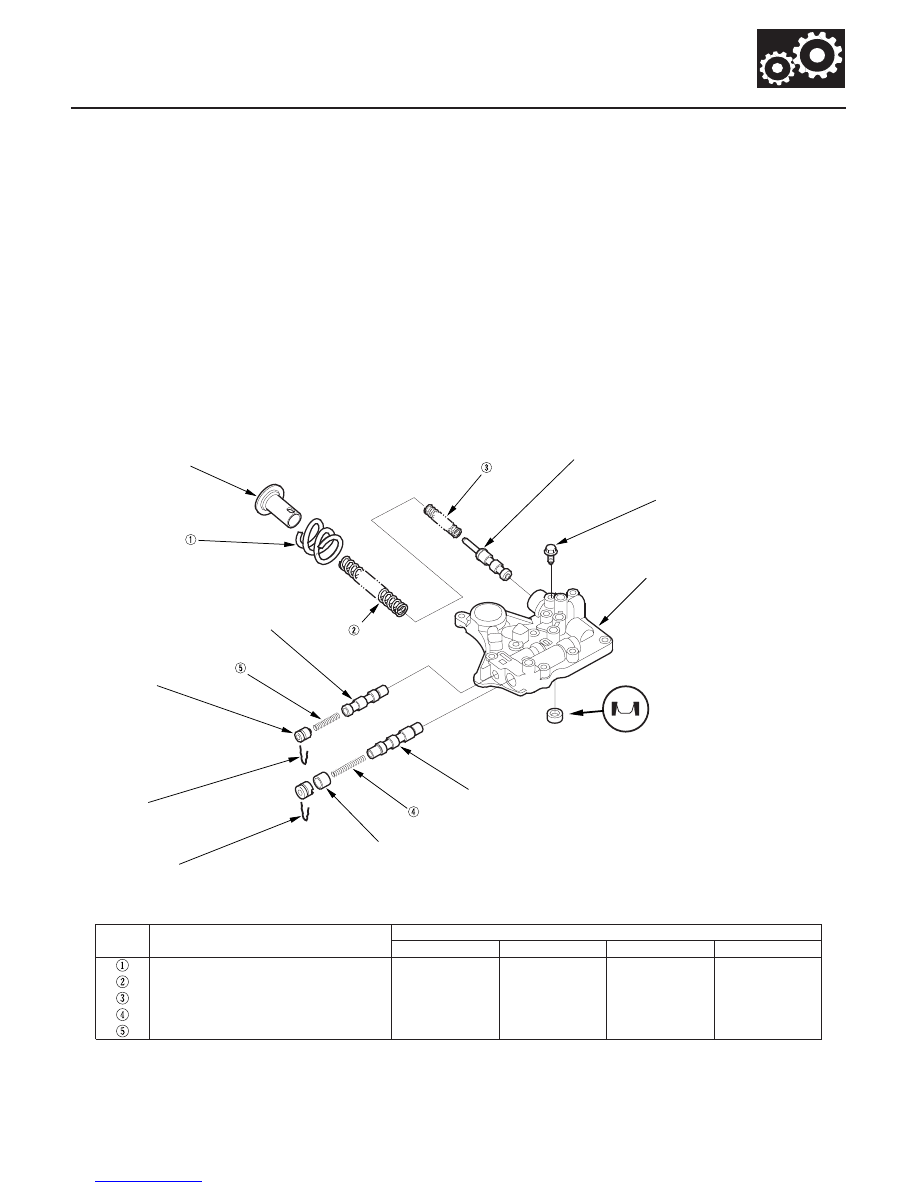

Regulator Valve Body Disassembly, Inspection, and Reassembly

REGULATOR SPRING CAP

REGULATOR VALVE

STOP BOLT
6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

REGULATOR VALVE BODY

FILTER

LOCK-UP CONTROL VALVE

VALVE SLEEVE

VALVE CAP CLIP

LOCK-UP TIMING VALVE

VALVE CAP

VALVE CAP CLIP

1. Clean all parts thoroughly in solvent or carburetor cleaner, and dry them with compressed air. Blow out all

passages.

2. Check all valves for free movement. If any fail to slide freely, refer to Valve Body Repair (see page 14-428).

3. Replace the valve body as an assembly if any parts are worn or damaged.

4. Hold the regulator spring cap in place while removing the stop bolt. The regulator spring cap is spring loaded.

Once the stop bolt is removed, release the spring cap slowly so it does not pop out.

5. Reassembly is the reverse of the disassembly. Install the filter in the direction shown.

6. Coat all parts with ATF during assembly.

7. Align the hole in the regulator spring cap with the hole in the valve body, then press the spring cap into the valve

body, and tighten the stop bolt.

Stator reaction spring

5.5 (0.217)

37.4 (1.472)

30.3 (1.193)

2.1

Regulator valve spring A

1.9 (0.075)

14.7 (0.579)

80.6 (3.173)

16.1

Regulator valve spring B

1.6 (0.063)

9.2 (0.362)

44.0 (1.732)

12.5

Lock-up control valve spring

0.7 (0.028)

6.6 (0.260)

42.9 (1.689)

14.2

Lock-up timing valve spring

0.65 (0.026)

6.6 (0.260)

34.8 (1.370)

15.6

Inspect for scoring and
damage.

Install in this direction.
