Torque:

101 N·m (10.3 kgf·m, 74.5 lbf·ft)

Special Tools Required

14-238

14-238

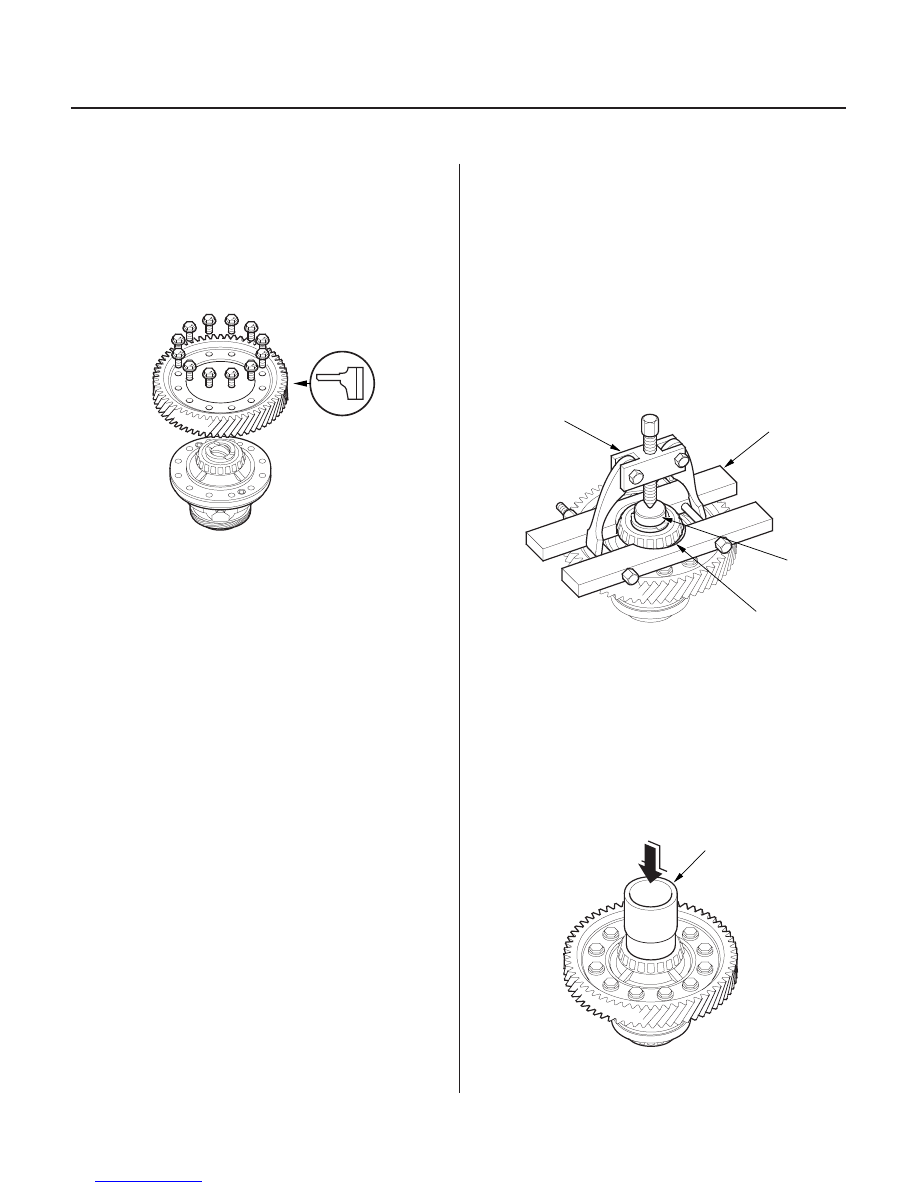

A/T Differential

Differential Carrier, Final Driven
Gear Replacement

Carrier Bearing Replacement

B

C

D

A

07LAD-PW50601

1. Remove the final driven gear from the differential

carrier.

NOTE: The final driven gear bolts have left-hand
threads.

2. Install the final driven gear with the chamfered side

on the inner bore facing the differential carrier.

3. Tighten the bolts to the specified torque in a

crisscross pattern.

Attachment, 40 x 50 mm 07LAD-PW50601

NOTE:

• The bearing and outer race should be replaced as a

set.

• Inspect and adjust the bearing preload whenever the

bearing is replaced.

• Check the bearing for wear and rough rotation. If the

bearing is OK, removal is not necessary.

1. Remove the carrier bearing (A) with a commercially

available bearing puller (B), bearing separator (C),
and stepped adapter (D).

2. Install the new carrier bearings with the special tool

and a press.

NOTE:

• Press the bearings on until they bottom.
• Use the small end of the special tool to install the

bearing.

• Press the bearings on securely so there is no

clearance between the bearings and the
differential carrier.

03/07/29 09:35:52 61S0X050_140_0241

０１

０２

０１

０２

Ｓ０Ｘ４ＡＡ０Ｅ１０４１１６１９６３１ＫＢＡＴ００

Special Tools Required

14-239

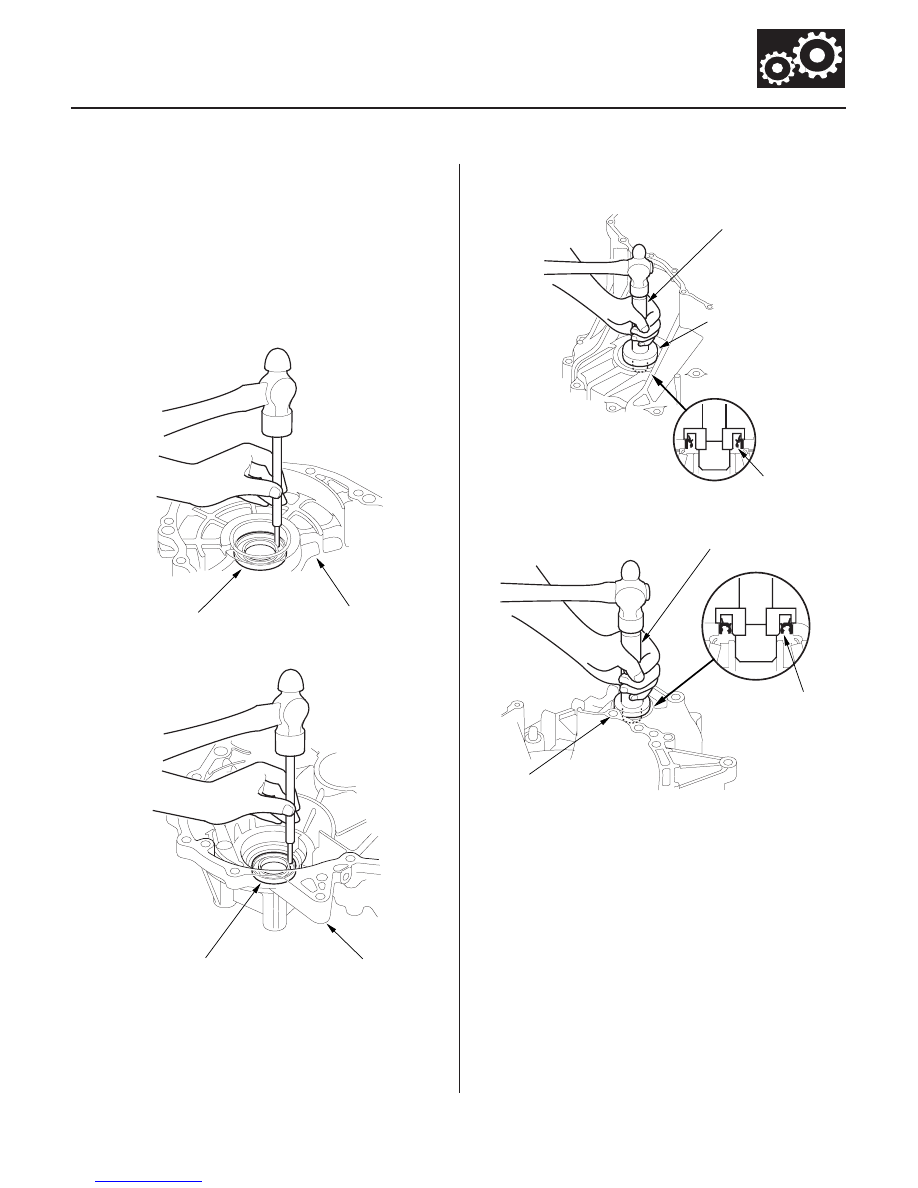

Oil Seal Replacement

A

B

A

B

07749-0010000

07GAD-PG40101 or
07GAD-PG40100

A

07749-0010000

07JAD-PH80101

A

• Driver 07749-0010000
• Seal driver attachment

07GAD-PG40101 or 07GAD-PG40100

• Oil seal driver attachment 07JAD-PH80101

1. Remove the differential assembly.

2. Remove the oil seal (A) from the transmission

housing (B).

3. Remove the oil seal (A) from the torque converter

housing (B).

4. Install the oil seal (A) in the transmission housing

with the special tools.

5. Install the oil seal (A) in the torque converter

housing with the special tools.

03/07/29 09:35:53 61S0X050_140_0242

０１

０２

Ｓ０Ｘ４ＡＡ０Ｅ１０４１１６１９６０１ＫＢＡＴ００

Special Tools Required

14-240

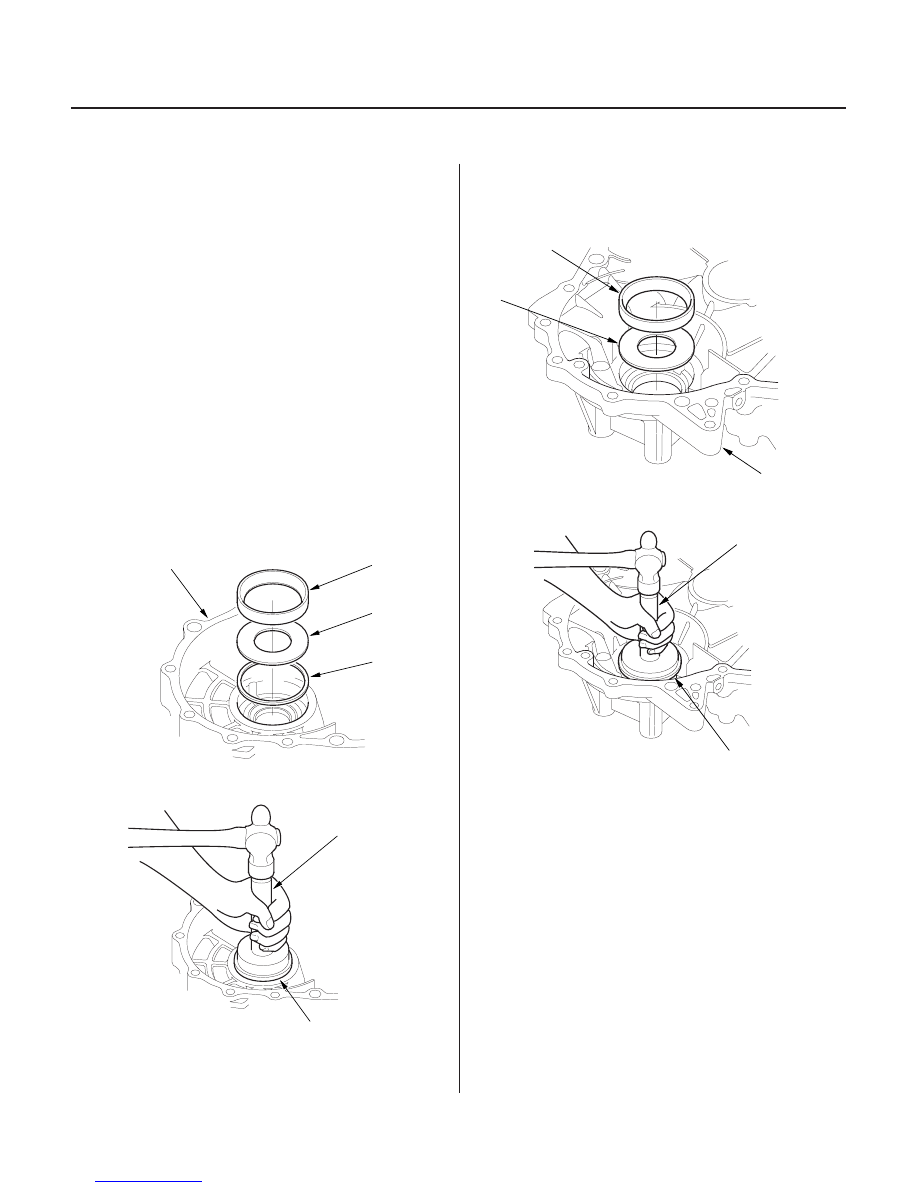

A/T Differential

Carrier Bearing Outer Race Replacement

C

B

A

D

07749-0010000

07HAD-SF10100

B

A

C

07749-0010000

07HAD-SF10100

• Driver 07749-0010000
• Driver attachment 07HAD-SF10100

NOTE:

• Replace the bearing with a new one whenever the

outer race is replaced.

• Do not use shim(s) on the torque converter housing

side.

• Adjust preload after replacing the bearing and outer

race.

• Coat all parts with ATF during installation.

1. Remove the bearing outer race from the

transmission housing by heating the housing to
about 212°F (100°C) with a heat gun.

2. Remove the bearing outer race from the torque

converter housing.

3. Install the thrust shim (A), thrust washer (B), and

outer race (C) in the transmission housing (D) with
the special tools.

4. Install the thrust washer (A) and outer race (B) in

the torque converter housing (C), and use the
special tools to make sure the outer race bottoms
out in the housing.

03/07/29 09:35:54 61S0X050_140_0243

０１

０２

０３

Ｓ０Ｘ４ＡＡ０Ｅ１０４１１６１９６１１ＭＡＡＴ００

Special Tools Required

14-241

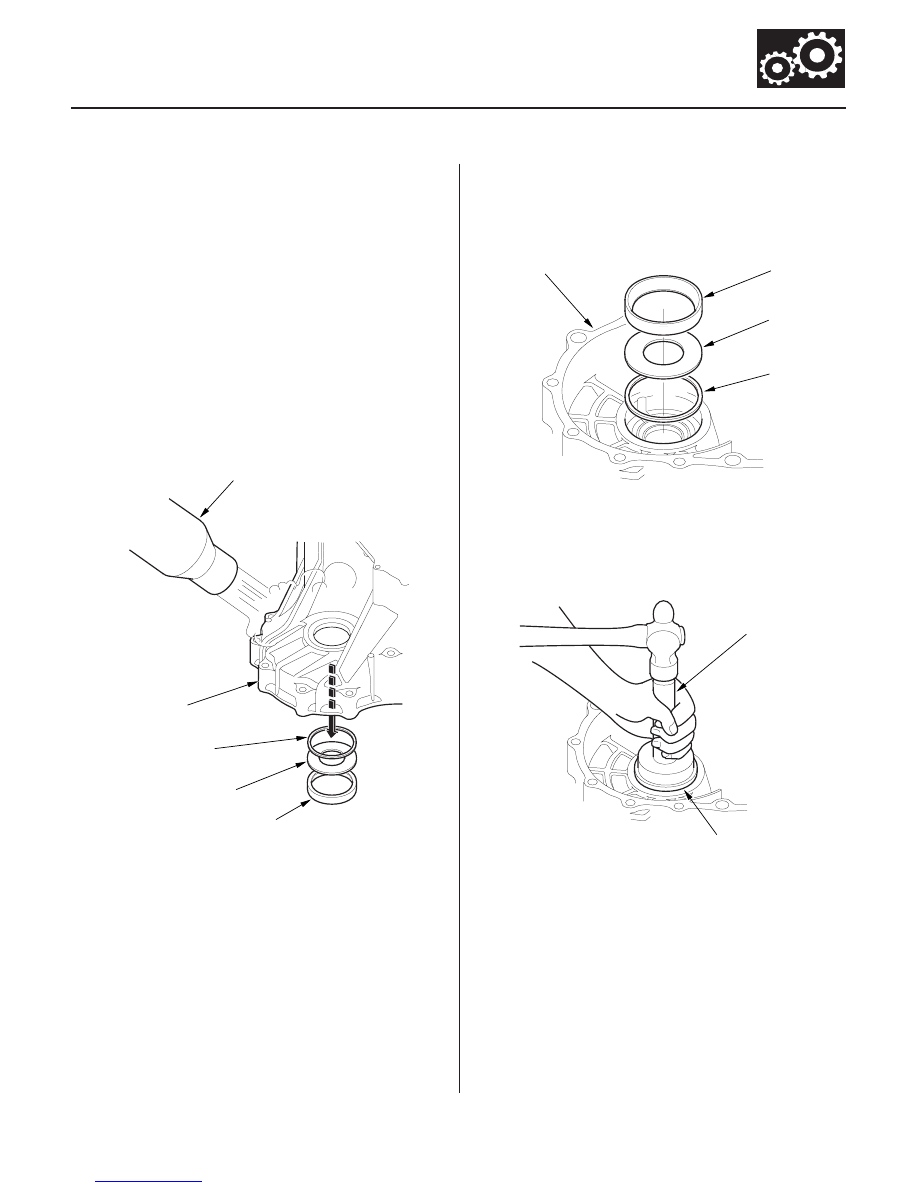

Carrier Bearing Preload Inspection

A

B

C

D

E

C

B

A

D

07749-0010000

07HAD-SF10100

• Driver 07749-0010000
• Driver attachment 07HAD-SF10100
• Preload inspection tool 07XAJ-S0KA100

NOTE: If the transmission housing, torque converter
housing, differential carrier, tapered roller bearing,
outer race, or thrust shim were replaced, the bearing
preload must be adjusted.

1. Remove the bearing outer race (A), thrust washer

(B), and thrust shim (C) from the transmission
housing (D) by heating the housing to about 212°F
(100°C) with a heat gun (E). Do not heat the housing
in excess of 212°F (100°C).

NOTE: Let the transmission housing cool to room
temperature before adjusting the bearing preload.

2. Replace the tapered roller bearing when the outer

race is to be replaced.

3. Do not use a shim on the torque converter housing

side.

4. Install the 76 mm thrust shim (A), thrust washer (B),

and bearing outer race (C) in the transmission
housing (D). If you replace the 76 mm thrust shim
with a new one, use the same thickness shim as the
old one.

5. Drive the outer race with the special tools, and

install it securely in the transmission housing.

6. Check that there is no clearance between the thrust

washer, outer race, shim, and transmission
housing.

(cont’d)
