Honda Odyssey 2004. Manual - part 199

−

−

＊０４

＊０１

＊０２

Ｓ０Ｘ４ＡＡ０Ｅ１０４１０４４５００１ＭＣＡＴ００

Standard:

84.6

85.6 mm (3.33

3.37 in.)

PARK LEVER STOP

Mark

Part Number

L1

L2

14-190

14-190

Transmission End Cover

End Cover and Idler Gear Removal
(cont’d)

Park Lever Stop Inspection and
Adjustment

C

D

F

B

A

E

C

E

A

D

6 x 1.0 mm
14 N·m (1.4 kgf·m, 10 lbf·ft)

B

L1

L2

E

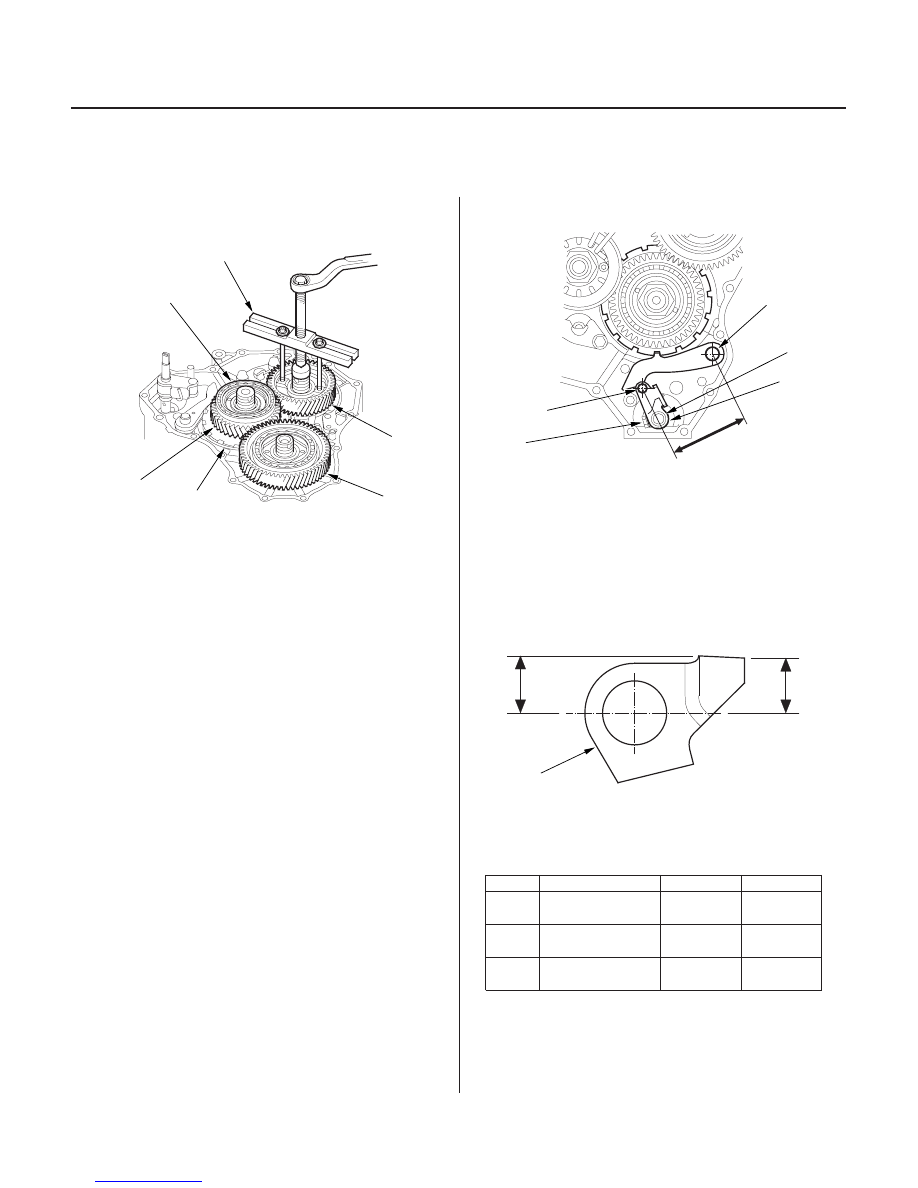

9. Remove the mainshaft idler gear (A) and the

secondary shaft idler gear (B) with a puller (C).

10. Remove the bearing hub (D) with the puller from

the countershaft, then remove the countershaft
idler gear (E) and bearings.

11. Remove the park gear (F) with the puller.

12. Remove the park pawl, spring, shaft, and shaft stop.

13. Remove the park lever from the control shaft.

14. Remove the line bolts, then remove the ATF cooler

lines.

1. Set the park lever (A) in the P position.

2. Measure the distance (B) between the park pawl

shaft (C) and the park lever roller pin (D).

3. If the measurement is out of tolerance, select and

install the appropriate park lever stop (E) from the
table.

1

24537-PA9-003

11.00 mm
(0.433 in.)

11.00 mm
(0.433 in.)

2

24538-PA9-003

10.80 mm
(0.425 in.)

10.65 mm
(0.419 in.)

3

24539-PA9-003

10.60 mm
(0.417 in.)

10.30 mm
(0.406 in.)

4. After replacing the park lever stop, make sure the

distance is within tolerance.

03/07/29 09:34:19 61S0X050_140_0193

＊０３

Ｓ０Ｘ４ＡＡ０Ｅ１０４１０４５９８０１ＫＡＡＴ００

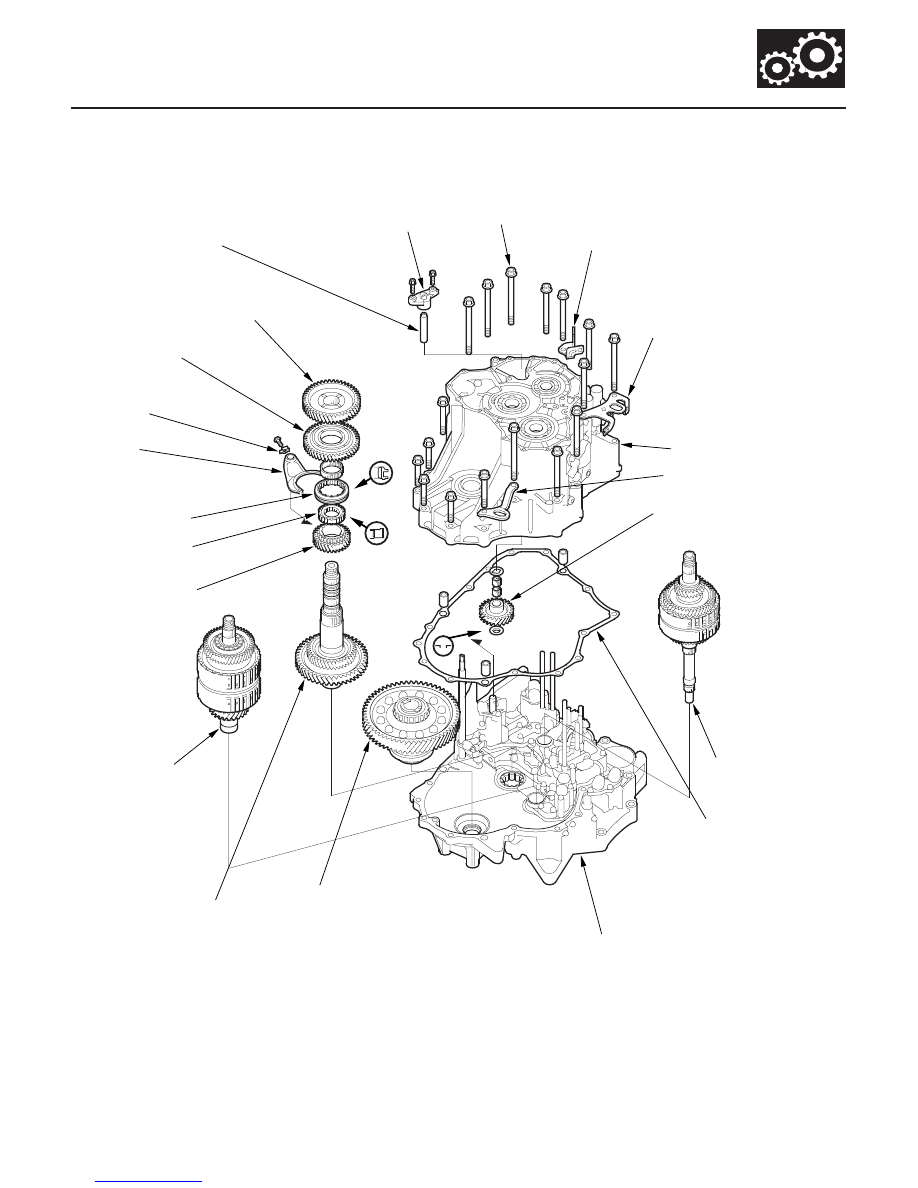

Exploded View

14-191

Transmission Housing

Housing and Shaft Assembly Removal

TRANSMISSION HOUSING
MOUNTING BOLTS

HARNESS CLAMP BRACKET

TRANSMISSION HANGER/
HARNESS CLAMP BRACKET

TRANSMISSION HOUSING

TRANSMISSION HANGER

REVERSE IDLER
GEAR

MAINSHAFT
SUBASSEMBLY

TORQUE CONVERTER HOUSING

DIFFERENTIAL ASSEMBLY

COUNTERSHAFT
SUBASSEMBLY

SECONDARY SHAFT
SUBASSEMBLY

COUNTERSHAFT
4TH GEAR

REVERSE SELECTOR
HUB

REVERSE SELECTOR

SHIFT FORK

COUNTERSHAFT
REVERSE GEAR

COUNTERSHAFT
2ND GEAR

REVERSE IDLER GEAR SHAFT

REVERSE IDLER GEAR
SHAFT HOLDER

LOCK WASHER

TRANSMISSION HOUSING
GASKET

(cont’d)

Replace.

Replace.

03/07/29 09:34:20 61S0X050_140_0194

＊０１

＊０２

０１

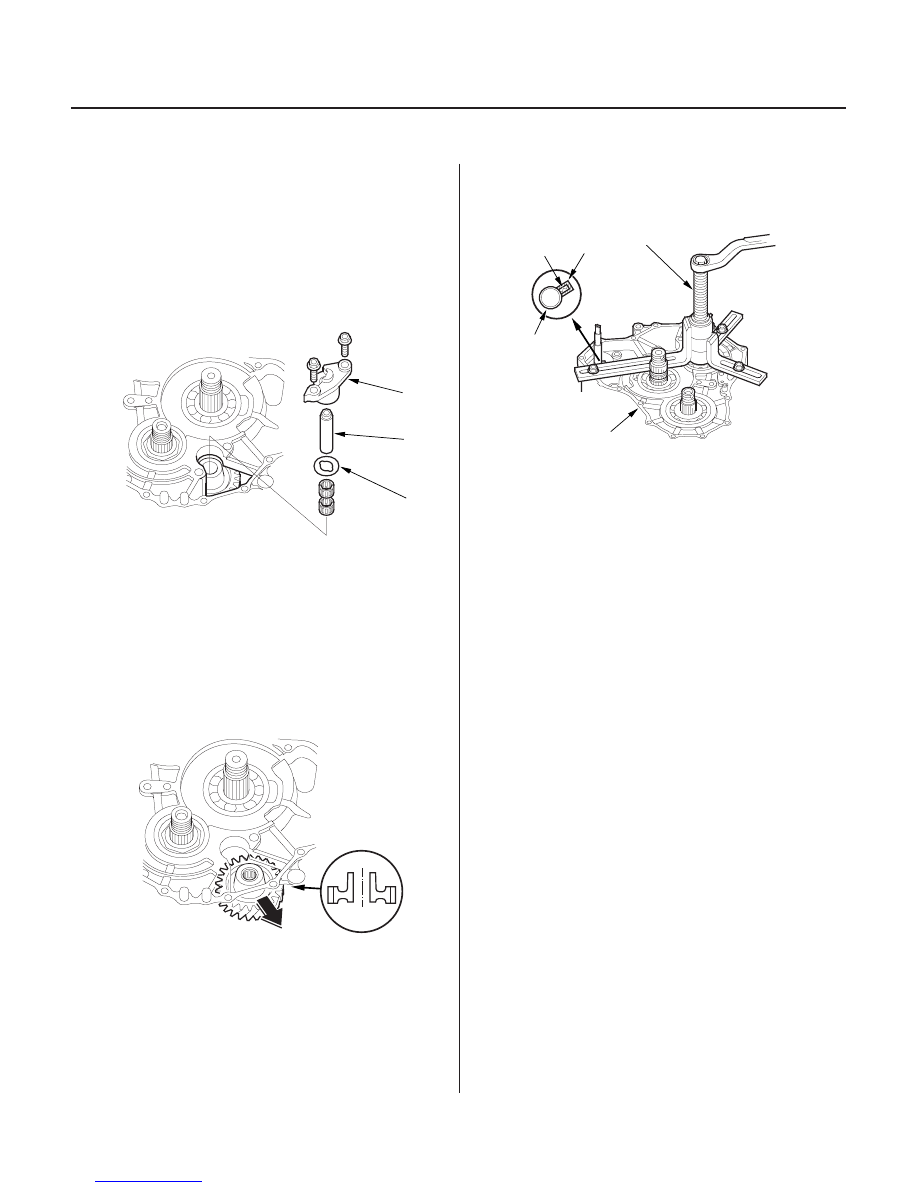

Special Tools Required

14-192

Transmission Housing

Housing and Shaft Assembly Removal (cont’d)

A

B

C

A

A

B

C

07HAC-PK40102

D

Housing puller 07HAC-PK40102

NOTE: Refer to the exploded view as needed during the
following procedure.

1. Remove the two bolts securing the reverse idler

gear shaft holder, then remove the reverse idler
gear shaft holder (A), shaft (B), and washer (C).

2. Remove the transmission housing mounting bolts,

transmission hangers, and harness clamp bracket.

3. Move the reverse idler gear (A) to disengage it from

the mainshaft and countershaft reverse gears.

NOTE: The transmission housing will not separate
from the torque converter housing if the reverse
idler gear is not moved.

4. Align the spring pin (A) on the control shaft (B) with

the transmission housing groove (C) by turning the
control shaft.

5. Install the special tool over the mainshaft, then

remove the transmission housing (D).

NOTE: If the top arm of your housing puller is too
short, replace it with Housing Puller Arm, 205 mm
07SAC-P0Z0101.

6. Remove the reverse idler gear, needle bearings,

and thrust washer from the transmission housing.

7. Remove the countershaft 2nd gear, then remove

the countershaft reverse gear and the needle
bearing.

8. Remove the lock bolt securing the shift fork, then

remove the shift fork with the reverse selector,
reverse selector hub, and countershaft 4th gear. If
the reverse selector hub is press-fitted, leave it and
4th gear on the countershaft.

9. Remove the secondary shaft subassembly.

If the reverse selector hub is press-fitted, remove
the secondary shaft subassembly, countershaft
subassembly and mainshaft subassembly together.

10. Remove the countershaft subassembly.

11. Remove the mainshaft subassembly.

12. Remove the differential assembly.

03/07/29 09:34:21 61S0X050_140_0195

０１

０２

０３

Ｓ０Ｘ４ＡＡ０Ｅ１０４１０９１７４２３ＫＤＡＴ００

−

−

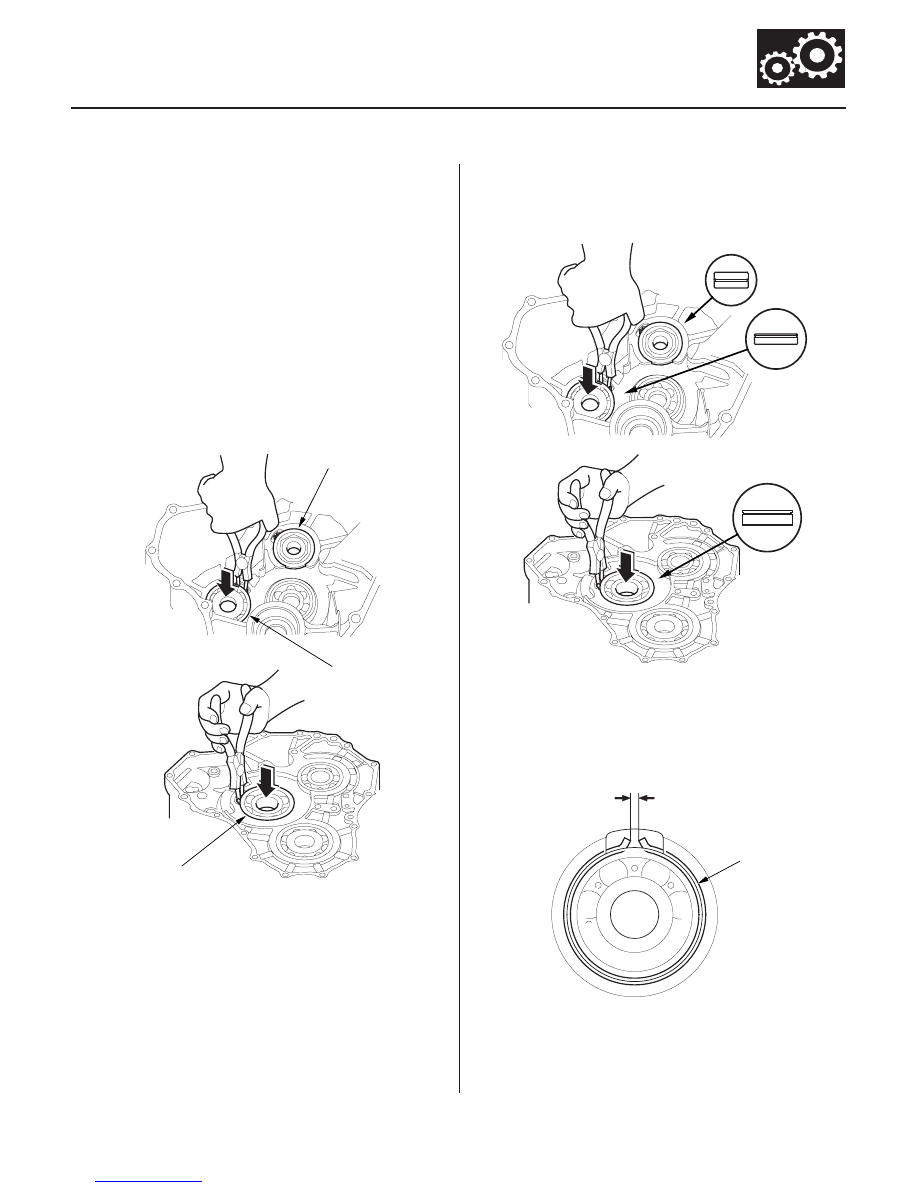

Special Tools Required

14-193

Bearing Removal and Installation

A

C

B

C

A

B

A

B : 0

7 mm

(0

0.28 in.)

• Driver 07749-0010000
• Seal driver attachment

07GAD-PG40101 or 07GAD-PG40100

• Attachment, 62 x 68 mm 07746-0010500
• Attachment, 72 x 75 mm 07746-0010600

NOTE: Coat all parts with ATF before assembly.

1. To remove the mainshaft bearing (A), countershaft

bearing (B), and secondary shaft bearing (C) from
the transmission housing, expand each snap ring
with the snap ring pliers, then push the bearing out.

NOTE: Do not remove the snap rings unless it’s
necessary to clean the grooves in the housing.

2. Install the bearings in the direction shown.

3. Expand each snap ring with the snap ring pliers,

and insert the bearing part-way into the housing.

4. Release the pliers, then push the bearing down into

the housing until the snap ring snaps in place
around it.

5. After installing the bearings verify the following:

• The snap rings (A) are seated in the bearing and

housing grooves.

• The ring end gaps (B) are correct.

03/07/29 09:34:22 61S0X050_140_0196
