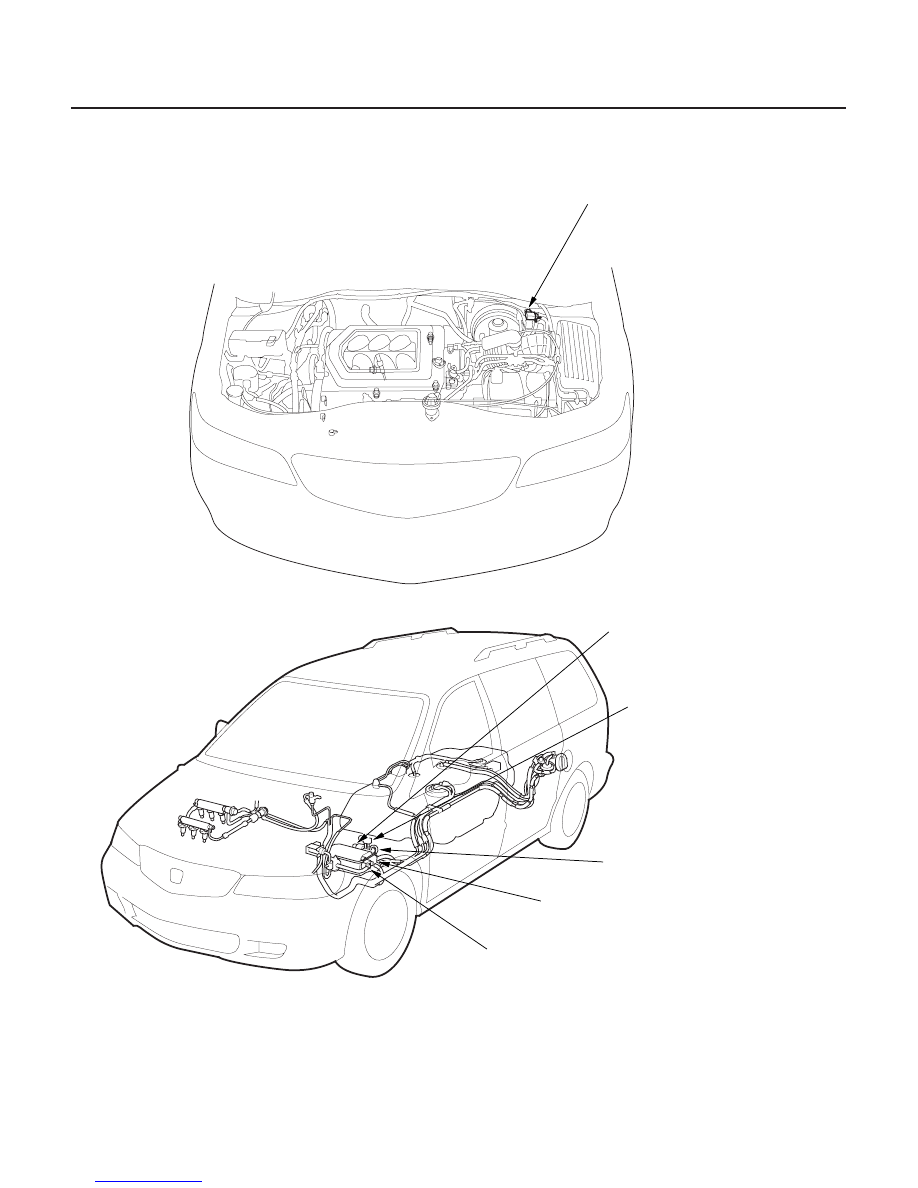

’99-00 models

11-258

EVAP System

Component Location Index

EVAPORATIVE EMISSION (EVAP)
PURGE CONTROL SOLENOID VALVE

FUEL TANK PRESSURE
(FTP) SENSOR

EVAPORATIVE EMISSION (EVAP)
BYPASS SOLENOID VALVE

EVAPORATIVE EMISSION (EVAP)
CANISTER VENT SHUT VALVE

EVAPORATIVE EMISSION (EVAP) CONTROL
CANISTER

EVAPORATIVE EMISSION (EVAP)
TWO WAY VALVE

Troubleshooting,

step 3 on page 11-269,
step 1 on page 11-282

Troubleshooting, page 11-261

Troubleshooting,

step 11 on page 11-270,
step 10 on page 11-283

Troubleshooting, step 22 on page 11-272,

step 18 on page 11-284

Troubleshooting, step 27 on page 11-286

Test, page 11-297

03/07/29 09:25:52 61S0X050_110_0258

０１

＊０１

Ｓ０Ｘ４ＡＺ１Ａ２０３２３４０００００ＤＡＡＴ００

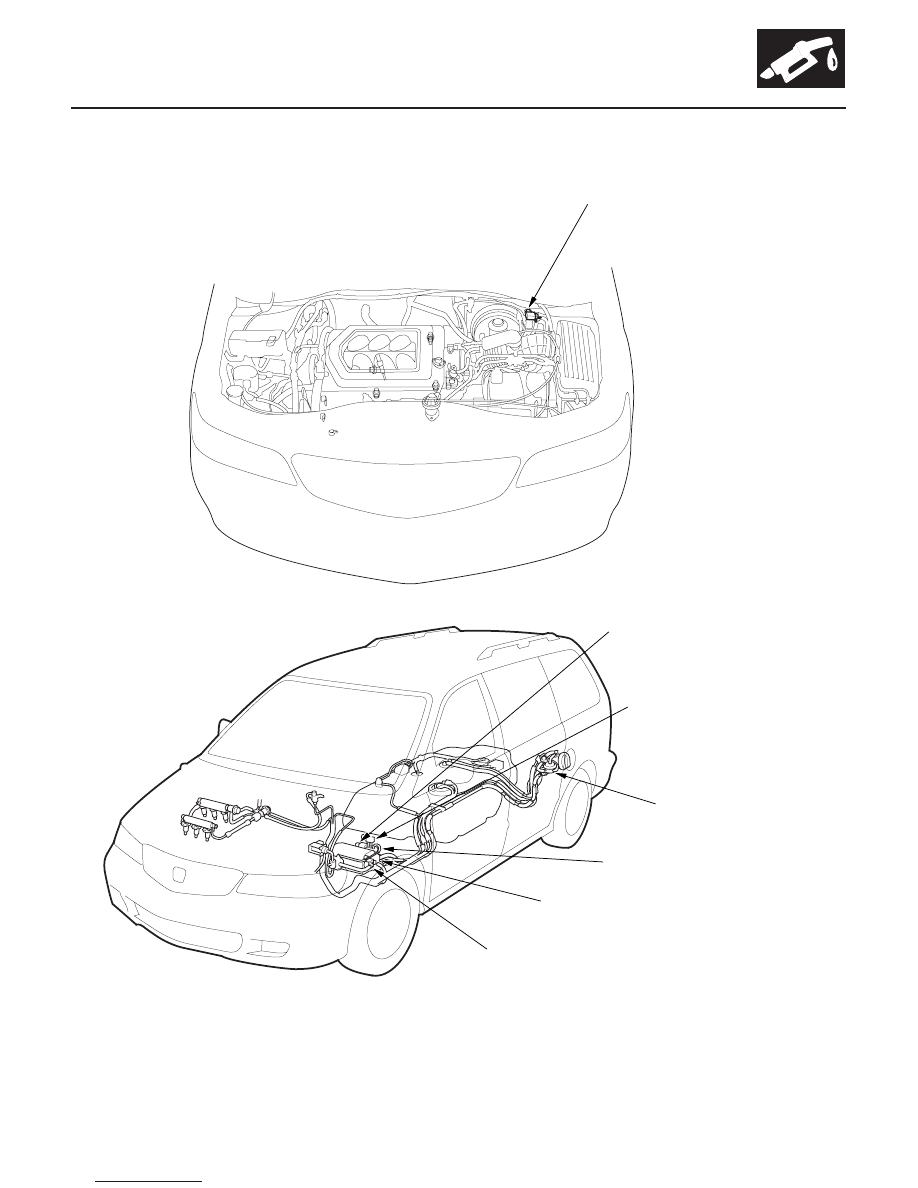

’01 model

11-259

EVAPORATIVE EMISSION (EVAP)
PURGE CONTROL SOLENOID VALVE

FUEL TANK PRESSURE
(FTP) SENSOR

EVAPORATIVE EMISSION (EVAP)
BYPASS SOLENOID VALVE

EVAPORATIVE EMISSION (EVAP)
CANISTER VENT SHUT VALVE

EVAPORATIVE EMISSION (EVAP)
CANISTER

EVAPORATIVE EMISSION (EVAP)
TWO WAY VALVE

FUEL TANK VAPOR CONTROL VALVE

Troubleshooting,

step 3 on page 11-274,
step 1 on page 11-287

Troubleshooting, page 11-262

Troubleshooting,

step 11 on page 11-274,
step 11 on page 11-288

Troubleshooting, step 22 on page 11-276,

step 18 on page 11-289

Troubleshooting, step 27 on page 11-290

Test, page 11-297

Test, page 11-298,
Replacement, page 11-262

03/07/29 09:25:55 61S0X050_110_0259

０１

＊０１

Ｓ０Ｘ４ＡＺＡＡ２０３２３４０００００ＤＡＡＴ００

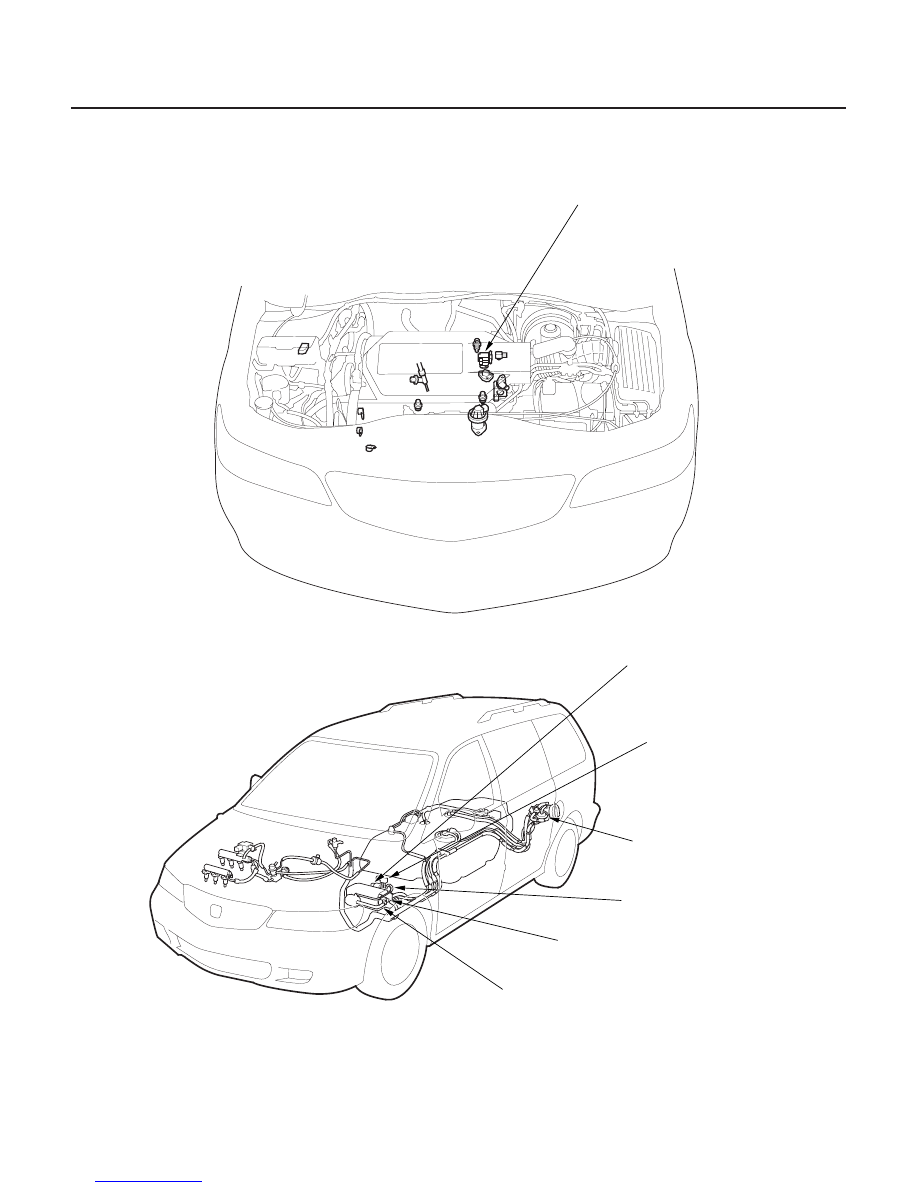

’02-04 models

11-260

EVAP System

Component Location Index (cont’d)

EVAPORATIVE EMISSION (EVAP)
PURGE CONTROL SOLENOID VALVE

FUEL TANK PRESSURE
(FTP) SENSOR

EVAPORATIVE EMISSION (EVAP)
BYPASS SOLENOID VALVE

EVAPORATIVE EMISSION (EVAP)
CANISTER VENT SHUT VALVE

EVAPORATIVE EMISSION (EVAP)
CANISTER

EVAPORATIVE EMISSION (EVAP)
TWO WAY VALVE

FUEL TANK VAPOR
CONTROL VALVE

Troubleshooting,

step 3 on page 11-278,
step 1 on page 11-292

Troubleshooting,

page 11-261

Troubleshooting,

step 11 on page 11-279,
step 10 on page 11-293

step 18 on page 11-294

Troubleshooting, step 27 on page 11-295

03/07/29 09:25:58 61S0X050_110_0260

Test, page 11-298

Test, page 11-297

Replacement, page 11-301

Troubleshooting, step 22 on page 11-281,

−

−

−

−

−

−

０１

０２

０２

Ｓ０Ｘ４ＡＺ６Ｋ７７１０００９０４５１ＦＡＡＴ００

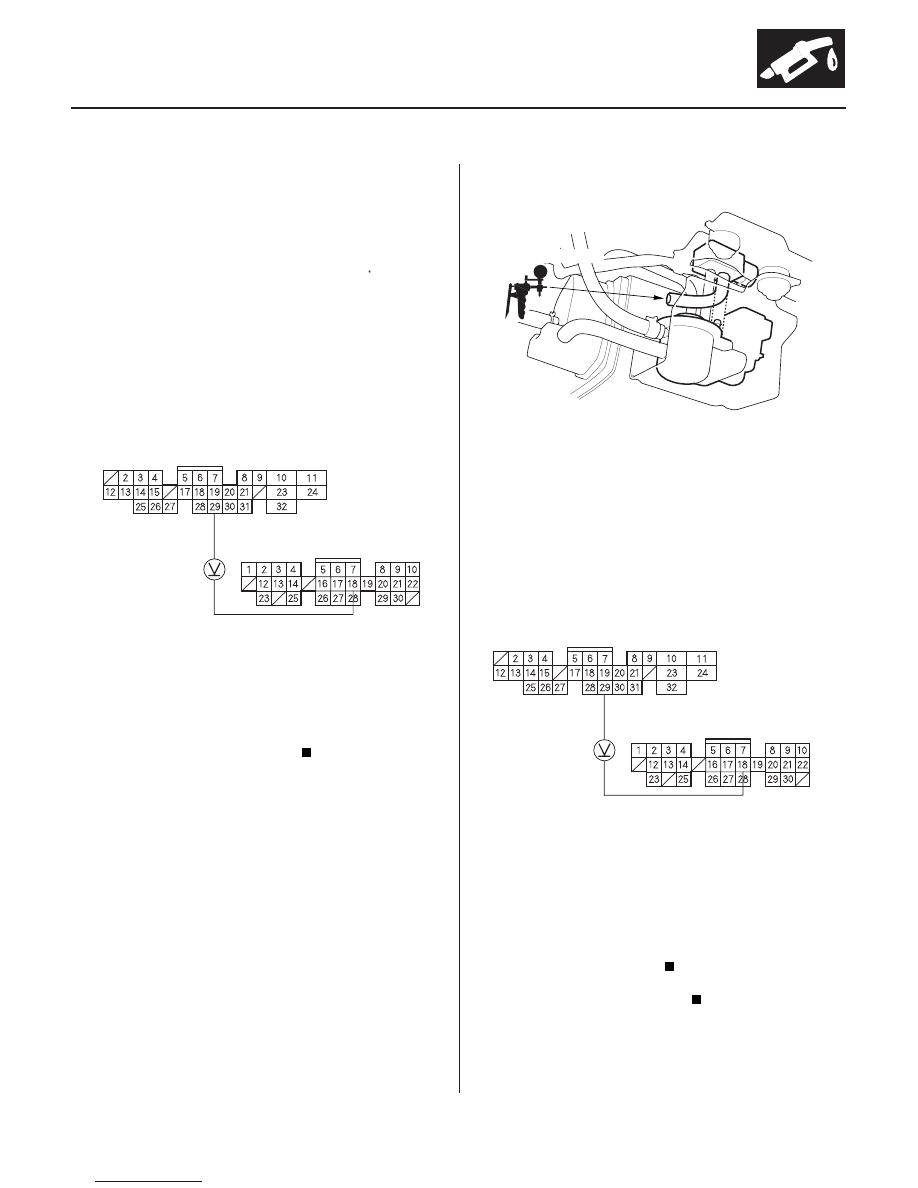

DTC P0451

’99-00, ’02-04 Models:

Special Tools Required

YES

NO

YES

NO

11-261

DTC Troubleshooting

SG2 (GRN/BLK)

A (32P)

FTP (LT GRN)

C (31P)

SG2 (GRN/YEL)*

PCM CONNECTORS

SG2 (GRN/BLK)

A (32P)

FTP (LT GRN)

C (31P)

SG2 (GRN/YEL)*

PCM CONNECTORS

A973X-041-XXXXX

FTP

Sensor Range/Performance Problem

Vacuum Pump/Gauge, 0

30 in.Hg A973X-041-XXXXX

NOTE: Information marked with an asterisk ( ) applies
to ’02-04 models.

1. Remove the fuel fill cap.

2. Turn the ignition switch ON (II).

3. Monitor FTP sensor voltage with the HDS, or

measure voltage between PCM connector
terminals A29 and C18.

Go to step 4.

Replace the FTP sensor.

4. Turn the ignition switch OFF.

5. Disconnect the hose between the EVAP two way

valve and the FTP sensor at the EVAP two way
valve end.

6. Connect a vacuum pump to the open end of the

hose.

7. Turn the ignition switch ON (II).

8. Monitor FTP sensor voltage with the HDS, or

measure voltage between PCM connector
terminals A29 and C18, and slowly squeeze the
vacuum pump one stroke at a time.

9. The voltage should drop smoothly from about 2.5 V

down to about 1.5 V. Stop applying vacuum when
the voltage drops to about 1.5 V or damage to the
FTP sensor may occur.

Check for misrouted, leaking, or broken FTP

sensor vacuum lines. If the vacuum lines are OK,
substitute a known-good PCM and recheck (see
page 11-5). If the symptom/indication goes away,
replace the original PCM.

Replace the FTP sensor.

Wire side of female terminals

Wire side of female terminals

Is ther e about 2.5 V ?

Does the voltage dr op to about 1.5 V and hold?
