Camshaft-to-Holder Oil Clearance
Standard (New):

0.050

0.089 mm

(0.0020

0.0035 in.)

Service Limit:

0.15 mm (0.006 in.)

6-44

Cylinder Head

Camshaft Inspection (cont’d)

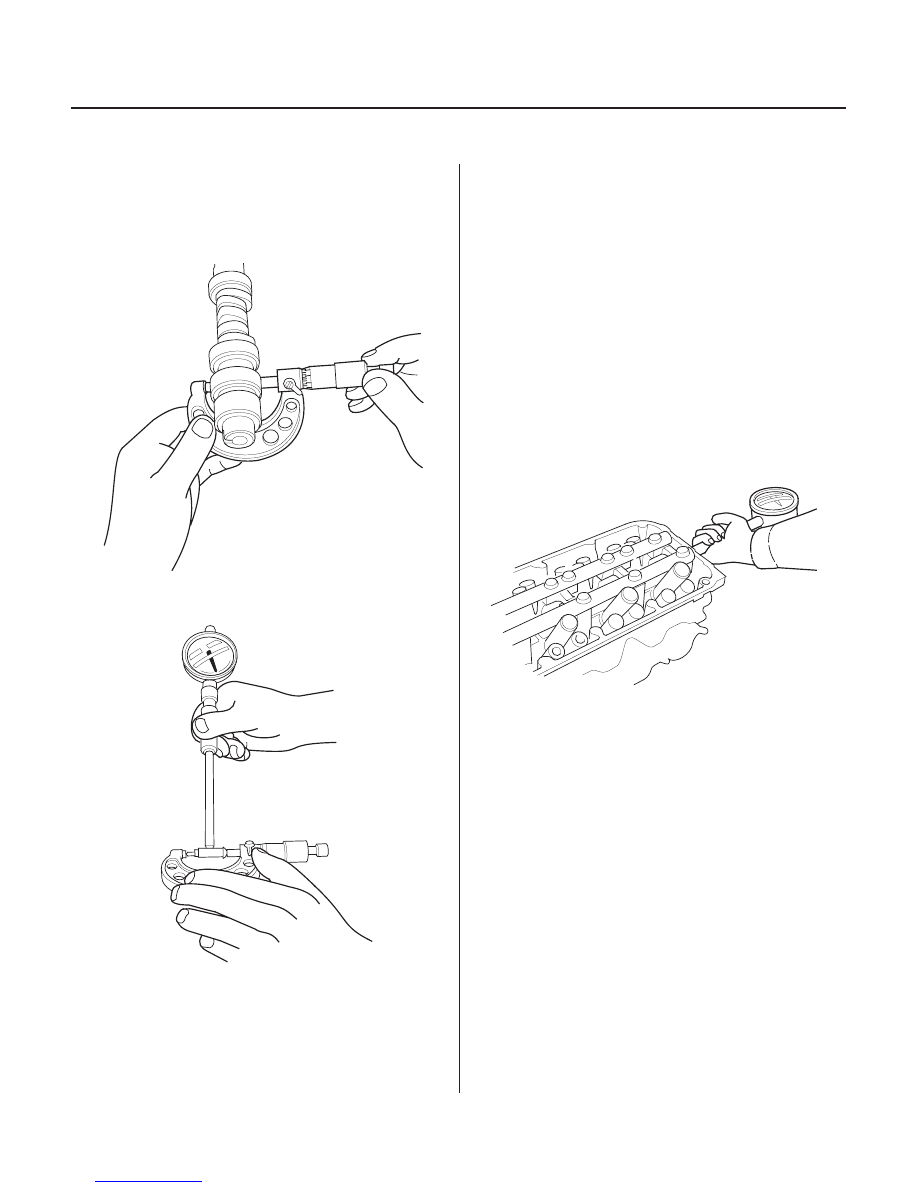

7. Wipe the camshaft clean, then inspect the lift

ramps. Replace the camshaft if any lobes are pitted,
scored, or excessively worn.

8. Measure the diameter of each camshaft journal.

9. Zero the gauge to the journal diameter.

10. Clean the camshaft bearing surfaces in the cylinder

head. Measure the inside diameter of each
camshaft bearing surface, and check for an out-of-
round condition.

• If the camshaft-to-holder clearance is within

limits, go to step 12.

• If the camshaft-to-holder clearance is beyond the

service limit and the camshaft has been replaced,
replace the cylinder head.

• If the camshaft-to-holder clearance is beyond the

service limit and the camshaft has not been
replaced, go to step 11.

03/07/29 09:11:48 61S0X050_060_0044

０７

０２

０１

←

←

←

←

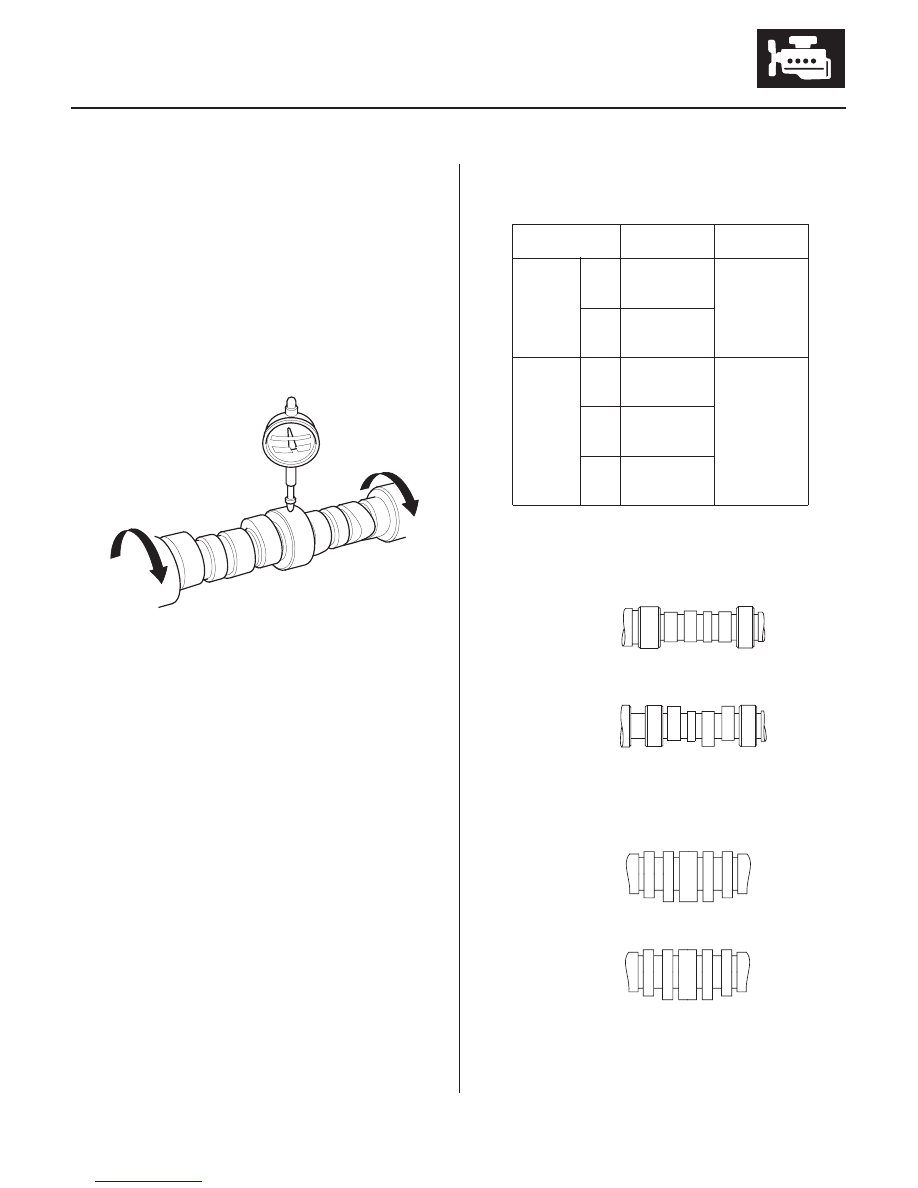

Camshaft Total Runout
Standard (New):

0.03 mm (0.001 in.) max.

Service Limit:

0.04 mm (0.002 in.)

Cam Lobe Height Standard (New):

1999-2001 models:

2002-2004 models:

6-45

REAR BANK

FRONT BANK

SEC

PRI

EX

IN

EX

T/B

SEC PRI

EX

IN

EX

T/B

REAR BANK

FRONT BANK

PRI MID SEC

EX

IN

EX

T/B

SEC MID PRI

EX

IN

EX

T/B

11. Check total runout with the camshaft supported on

V-blocks.

• If the total runout of the camshaft is within the

service limit, replace the cylinder head.

• If the total runout is beyond the service limit,

replace the camshaft and recheck the oil
clearance. If the oil clearance is still out of
tolerance, replace the cylinder head.

12. Measure cam lobe height.

INTAKE

EXHAUST

1999-
2001
models:

PRI

35.832 mm
(1.4107 in.)

35.763 mm

(1.4080 in.)

SEC

31.066 mm
(1.2231 in.)

2002-
2004
models:

PRI

34.737 mm
(1.3676 in.)

36.326 mm

(1.4302 in.)

MID

36.445 mm
(1.4348 in.)

SEC

34.919 mm
(1.3748 in.)

PRI : Primary

MID : Mid

SEC : Secondary

T/B : Timing Belt

Rotate camshaft
while measuring

03/07/29 09:11:49 61S0X050_060_0045

＊０１

０１

＊０２

＊０３

Ｓ０Ｘ４Ａ００Ａ１４６８０２０００００ＫＡＡＴ００

Special Tools Required

6-46

Cylinder Head

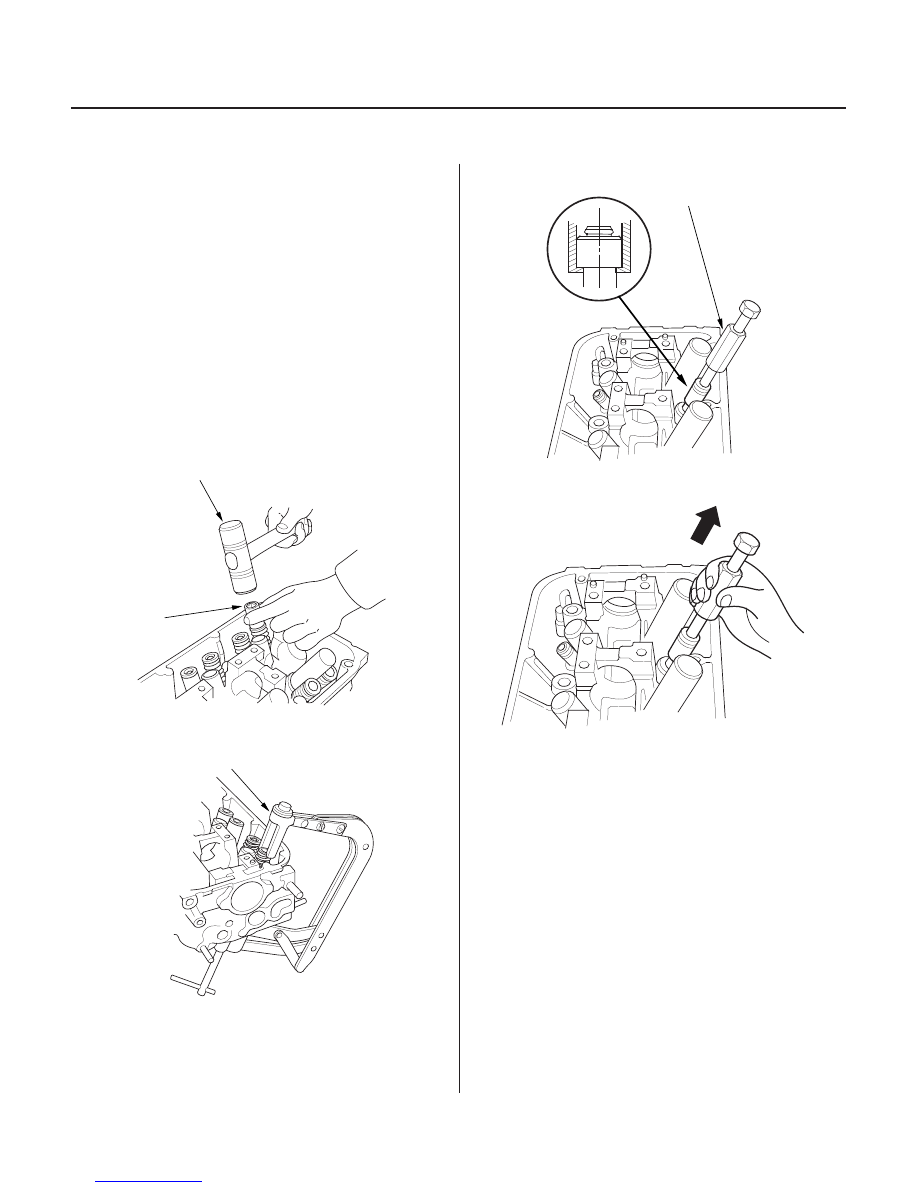

Valve, Spring, and Valve Seal Removal

B

A

07757-PJ1010A

A

• Valve spring compressor attachment

07757-PJ1010A

• Valve spring compressor

KD383 with No. 32 jaws, or CF811, commercially
available

• Valve guide seal remover

KD3350, commercially available

Identify the valves and valve springs as they are
removed so that each item can be reinstalled in its
original position.

1. Remove the cylinder head (see page 6-34).

2. Using an appropriate-sized socket (A) and plastic

mallet (B), lightly tap the valve retainer to loosen
the valve keepers.

3. Install the valve spring compressor. Compress the

spring and remove the valve keepers.

4. Remove the valve and valve spring.

5. Install the valve guide seal remover (A).

6. Remove the valve seal.

03/07/29 09:11:50 61S0X050_060_0046

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

＊０１

＊０２

Ｓ０Ｘ４Ａ００Ａ１４６８０２０００００ＭＡＡＴ００

1999-2001 models

2002-2004 models

Intake Valve Dimensions

A Standard (New):

33.90

34.10 mm

(1.335

1.343 in.)

B Standard (New):

114.85

115.15 mm

(4.522

4.533 in.)

C Standard (New):

5.485

5.495 mm

(0.2159

0.2163 in.)

C Service Limit:

5.455 mm (0.2148 in.)

D Standard (New):

0.85

1.15 mm

(0.033

0.045 in.)

D Service Limit:

0.65 mm (0.026 in.)

Exhaust Valve Dimensions

A Standard (New):

28.90

29.10 mm

(1.138

1.146 in.)

B Standard (New):

112.85

113.15 mm

(4.443

4.455 in.)

C Standard (New):

5.450

5.460 mm

(0.2146

0.2150 in.)

C Service Limit:

5.420 mm (0.2134 in.)

D Standard (New):

1.05

1.35 mm

(0.041

0.053 in.)

D Service Limit:

0.95 mm (0.037 in.)

Intake Valve Dimensions

A Standard (New):

34.90

35.10 mm

(1.374

1.382 in.)

B Standard (New):

115.70

116.30 mm

(4.555

4.579 in.)

C Standard (New):

5.485

5.495 mm

(0.2159

0.2163 in.)

C Service Limit:

5.455 mm (0.2148 in.)

Exhaust Valve Dimensions

A Standard (New):

29.90

30.10 mm

(1.177

1.185 in.)

B Standard (New):

113.90

114.50 mm

(4.484

4.508 in.)

C Standard (New):

5.450

5.460 mm

(0.2146

0.2150 in.)

C Service Limit:

5.420 mm (0.2134 in.)

6-47

Valve Inspection

B

C

D

A

C

B

A

1. Remove the valves (see page 6-46).

2. Measure the valve in these areas.

1. Remove the valves (see page 6-46).

2. Measure the valve in these areas.
