Cylinder Head

Cylinder Head Removal (cont’d)

A

B

A

11. Remove the intake manifold (see page 9-4).

12. Remove the six ignition coils (see page 4-17).

13. Remove the timing belt (see page 6-20).

14. Remove the engine wire harness connectors and

wire harness clamps from the cylinder head.

•
• Engine coolant temperature (ECT) sensor

connector

• Radiator fan switch A connector
• Radiator fan switch B connector
• Coolant temperature gauge sending unit

connector (1999-2000 models)

• Crankshaft position (CKP) sensor connector
• Camshaft position (CMP) (top dead center (TDC) )

sensor connector

• Exhaust gas recirculation (EGR) valve connector
• VTEC solenoid valve connector
• VTEC oil pressure switch connector
• Oil pressure switch connector

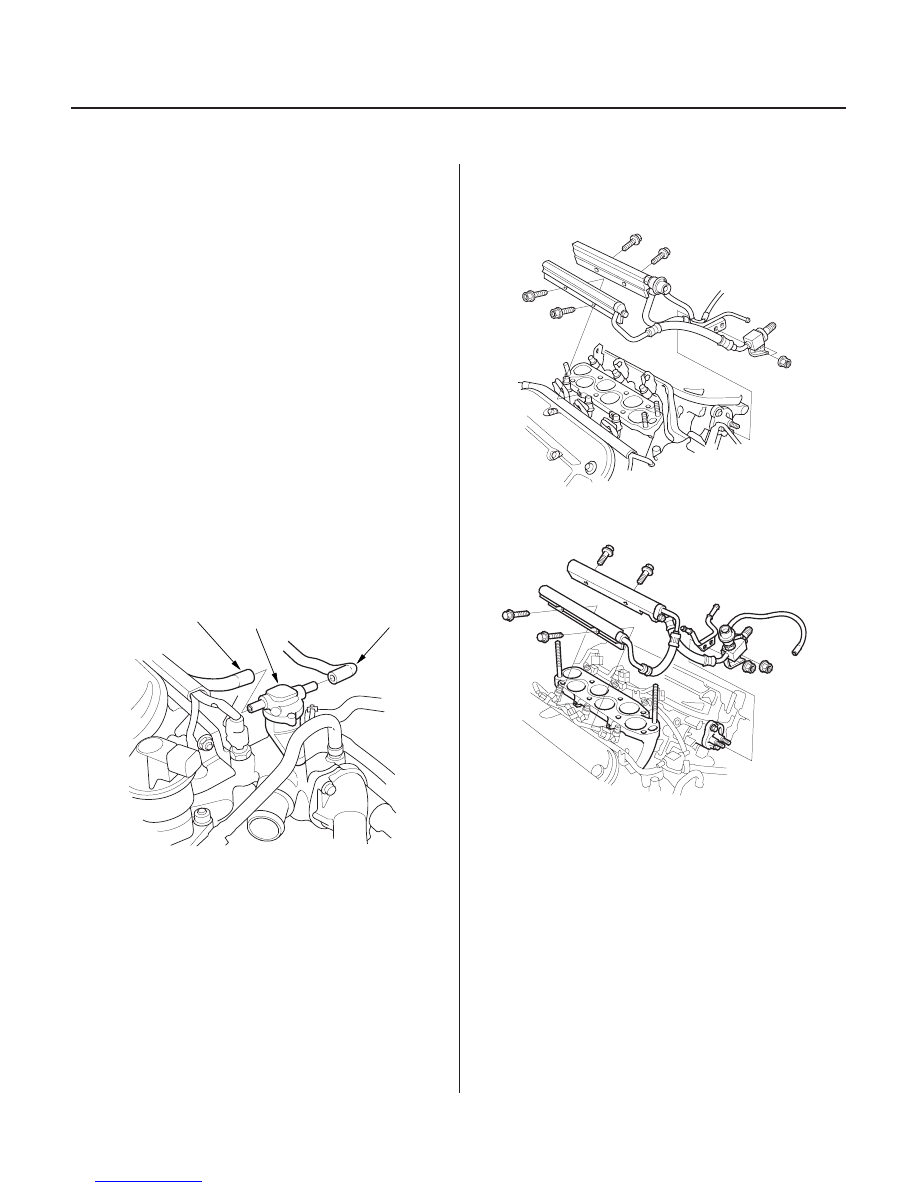

15. Remove the vacuum hoses (A) from the intake air

bypass control thermal valve (B).

16. Remove the fuel rails.

03/07/29 09:11:42 61S0X050_060_0036

Six injector connectors

１３

０１

０２

＊０３

１６

Cylinder Head Bolt Loosening Sequence

6-37

A

B

B

A

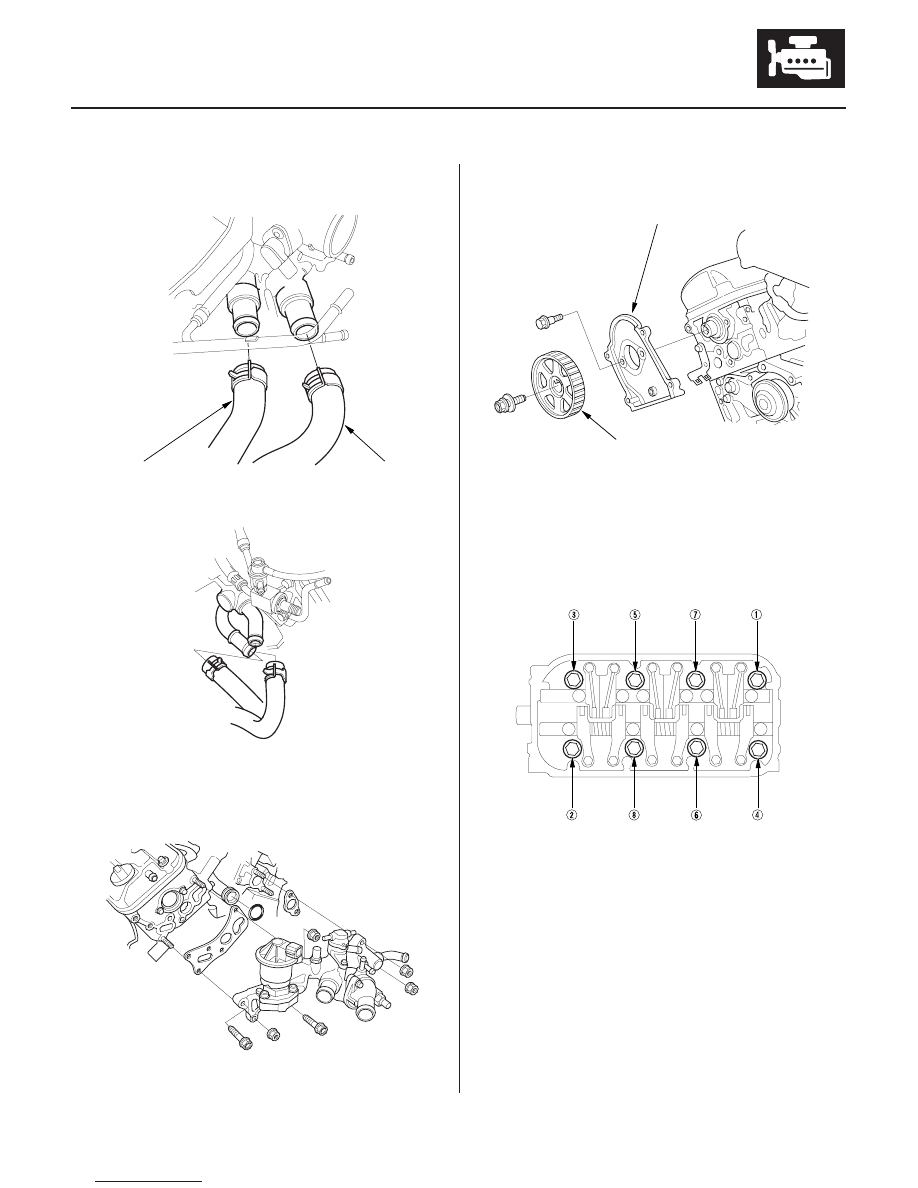

17. Remove the upper radiator hose (A) and lower

radiator hose (B).

18. Remove the heater hoses.

19. Remove the front and rear exhaust manifolds (see

page 9-10).

20. Remove the water passage.

21. Remove the camshaft pulleys (A) and back cover

(B).

22. Remove the cylinder head covers.

23. Remove the cylinder head bolts. To prevent

warpage, unscrew the bolts, in sequence, 1/3 turn
at a time. Repeat the sequence until all bolts are
loosened.

24. Remove the cylinder heads.

03/07/29 09:11:44 61S0X050_060_0037

−

−

＊０１

Ｓ０Ｘ４Ａ００Ａ１４６０００１７８０１ＭＡＡＴ００

０１

０１

Ｓ０Ｘ４Ａ００Ａ１４６６６３０００００ＫＡＡＴ００

Cylinder Head Height

Standard (New):

120.95

121.05 mm

(4.762

4.766 in.)

Camshaft Holder Bolt Loosening Sequence

6-38

6-38

Cylinder Head

Cylinder Head Inspection for
Warpage

Rocker Arm Assembly Removal

PRECISION STRAIGHT EDGE

A

A

1. Remove the cylinder head (see page 6-35).

2. Inspect the camshaft (see page 6-43).

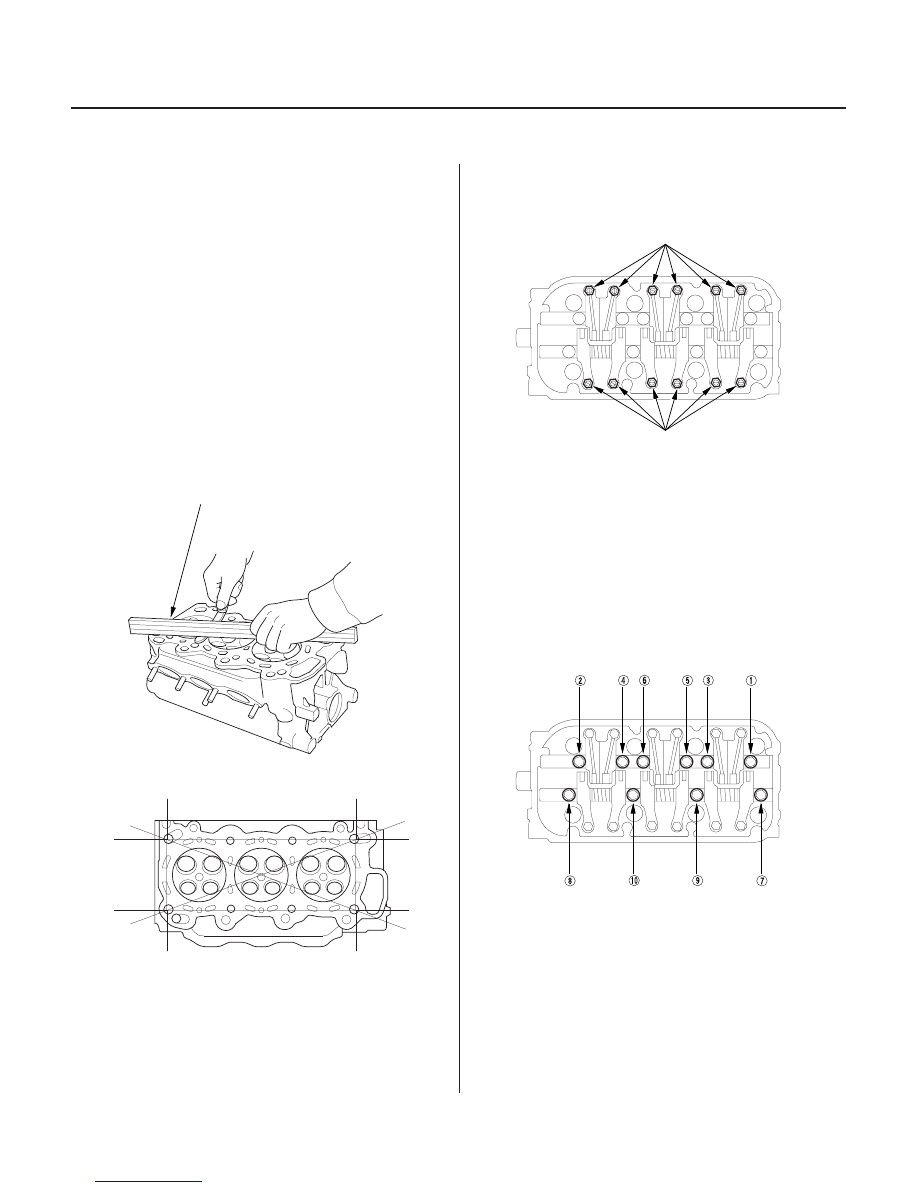

3. Check the cylinder head for warpage. Measure

along the edges, and three ways across the center.

• If warpage is less than 0.05 mm (0.002 in.),

cylinder head resurfacing is not required.

• If warpage is between 0.05 mm (0.002 in.) and

0.2 mm (0.008 in.), resurface the cylinder head.

• Maximum resurface limit is 0.2 mm (0.008 in.)

based on a height of 121 mm (4.76 in.).

1. Remove the cylinder head cover (see page 6-34).

2. Loosen the adjusting screws (A).

3. Remove the bolts and the rocker arm assembly.

–1 Unscrew the rocker shaft mounting bolts two

turns at a time, in a crisscross pattern, to
prevent damaging the valves or rocker arm
assembly.

–2 When removing the rocker arm assembly, do

not remove the rocker shaft mounting bolts.
The bolts will keep the springs and the rocker
arms on the shafts.

03/07/29 09:11:45 61S0X050_060_0038

０１

Ｓ０Ｘ４Ａ００Ａ１４６６６３０００００ＭＦＡＴ００

1999-2001 models:

6-39

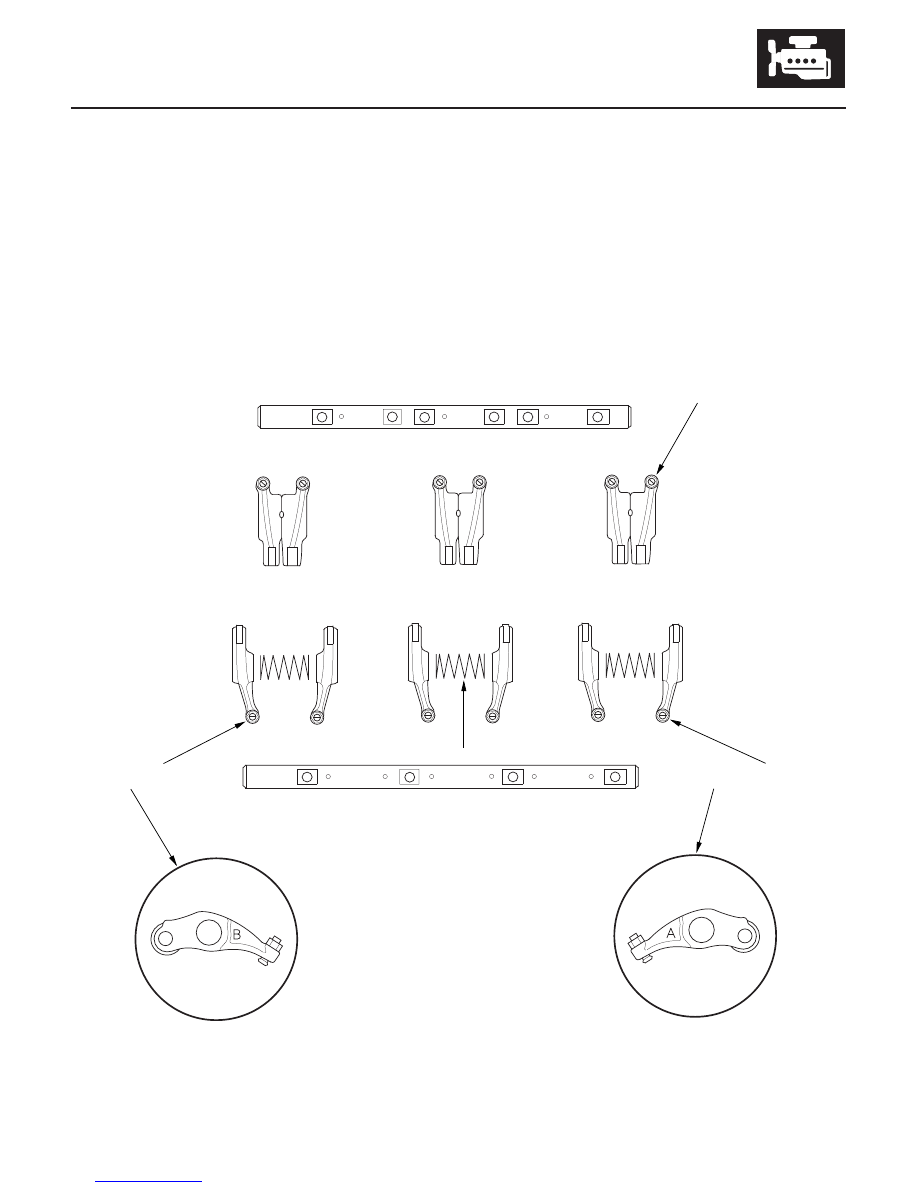

Rocker Arm and Shaft Disassembly/Reassembly

INTAKE ROCKER SHAFT

INTAKE ROCKER
ARM ASSEMBLY

SPRING

EXHAUST ROCKER
ARM B

EXHAUST ROCKER
ARM A

EXHAUST ROCKER SHAFT

A

B

A

B

NOTE:

• Identify parts as they are removed so they can be reinstalled in their original locations.
• Inspect the rocker shafts and rocker arms (see page 6-41).
• Rocker arms must be installed in the same positions if reused.
• When removing or installing the rocker arm assembly, do not remove the rocker shaft mounting bolts. The bolts will

keep the springs and rocker arms on the shaft.

• Bundle the rocker arms with rubber bands to keep them together as a set.
• Prior to reassembling, clean all the parts in solvent, dry them and apply new engine oil to any contact points.

(cont’d)

Letter B is stamped
on rocker arm.
