FRONT CAMSHAFT PULLEY:

REAR CAMSHAFT PULLEY:

6-28

Cylinder Head

Timing Belt Installation (cont’d)

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

A

B

12 x 1.25 mm
54 N·m (5.5 kgf·m, 40 lbf·ft)

10 x 1.25 mm
44 N·m (4.5 kgf·m, 33 lbf·ft)

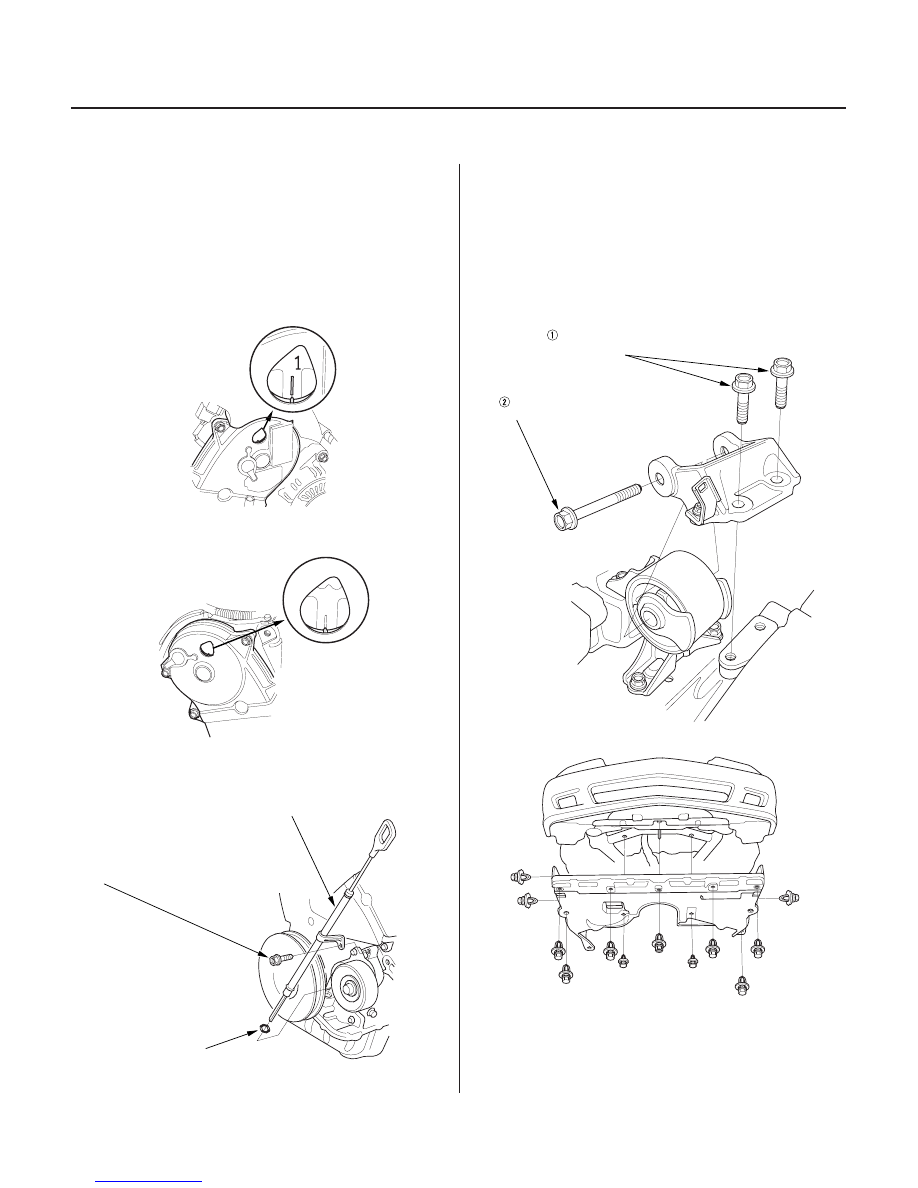

26. Check the camshaft pulley marks.

• If the camshaft pulley marks are at TDC, go to

step 27.

• If the camshaft pulley marks are not at TDC,

remove the timing belt and repeat steps 2
through 26.

27. Install the dipstick and tube (A) with a new O-ring

(B).

28. Install and adjust the power steering (P/S) pump

belt (see page 17-12).

29. Install the alternator-compressor belt (see page 4-

26).

30. Install the side engine mount bracket, then tighten

the mounting bolts in the numbered sequence
shown.

31. Install the splash sield.

32. Install the front tires/wheels.

03/07/29 09:10:52 61S0X050_060_0028

＊２０

＊２１

＊２２

Used Belt

FRONT:

REAR:

6-29

B

A

B

A

A

B

Follow this procedure when installing a used timing
belt.

1. Clean the timing belt drive pulleys, crankshaft,

camshaft pulleys, timing belt guide plate, and the
upper and lower covers.

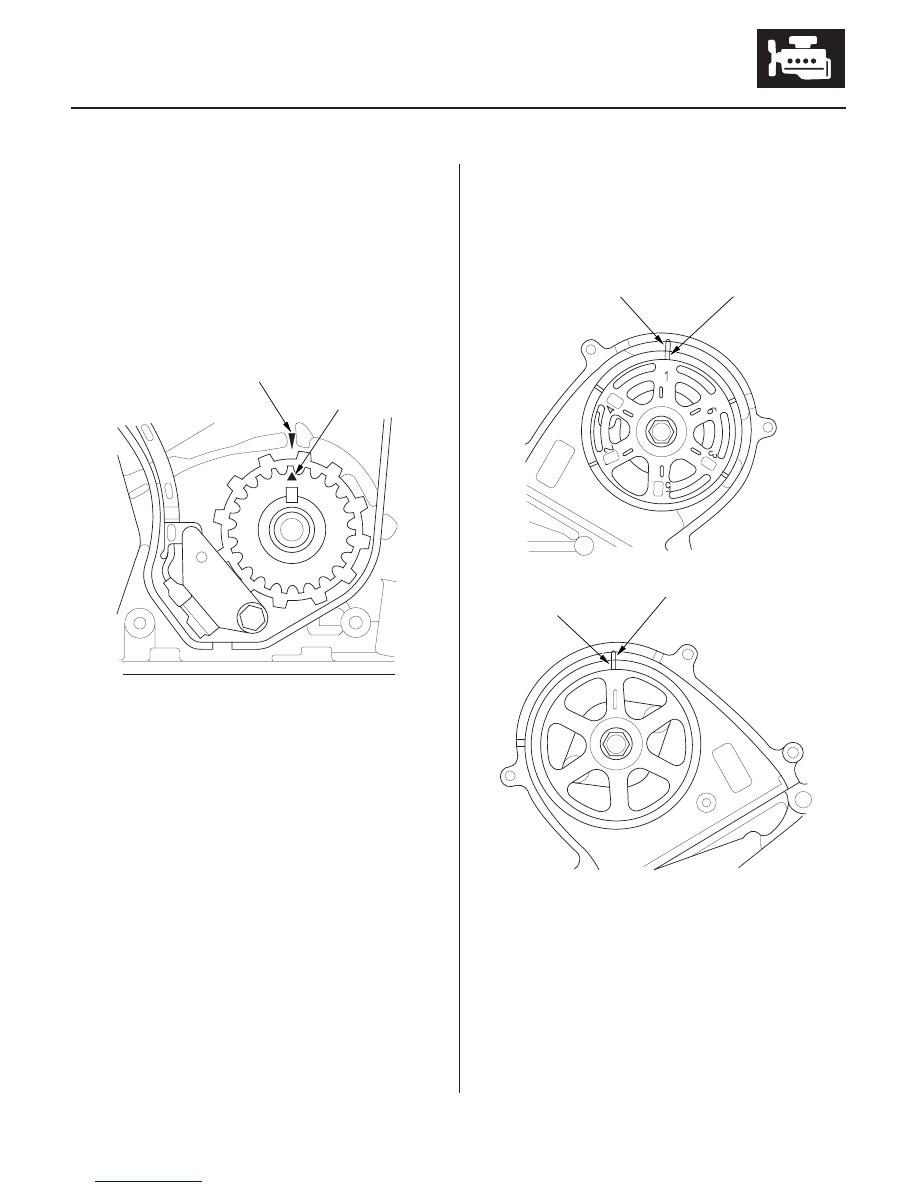

2. Set the timing belt drive pulley to TDC by aligning

the TDC mark (A) on the tooth of the timing belt
drive pulley with the pointer (B) on the oil pump.

3. Clean the camshaft pulleys. Set the camshaft

pulleys to TDC by aligning the TDC marks (A) on
the camshaft pulleys with the pointers (B) on the
back covers.

(cont’d)

03/07/29 09:10:52 61S0X050_060_0029

＊２３

＊２４

＊２５

＊２６

6-30

Cylinder Head

Timing Belt Installation (cont’d)

E

F

A

B

C

D

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

10 x 1.25 mm
44 N·m (4.5 kgf·m, 33 lbf·ft)

10 x 1.25 mm
44 N·m (4.5 kgf·m, 33 lbf·ft)

4. If the auto-tensioner has extended and the timing

belt cannot be installed, perform the new belt
installation procedure.

5. Apply liquid thread lock to the idler pulley bolt, then

loosely install the idler pulley.

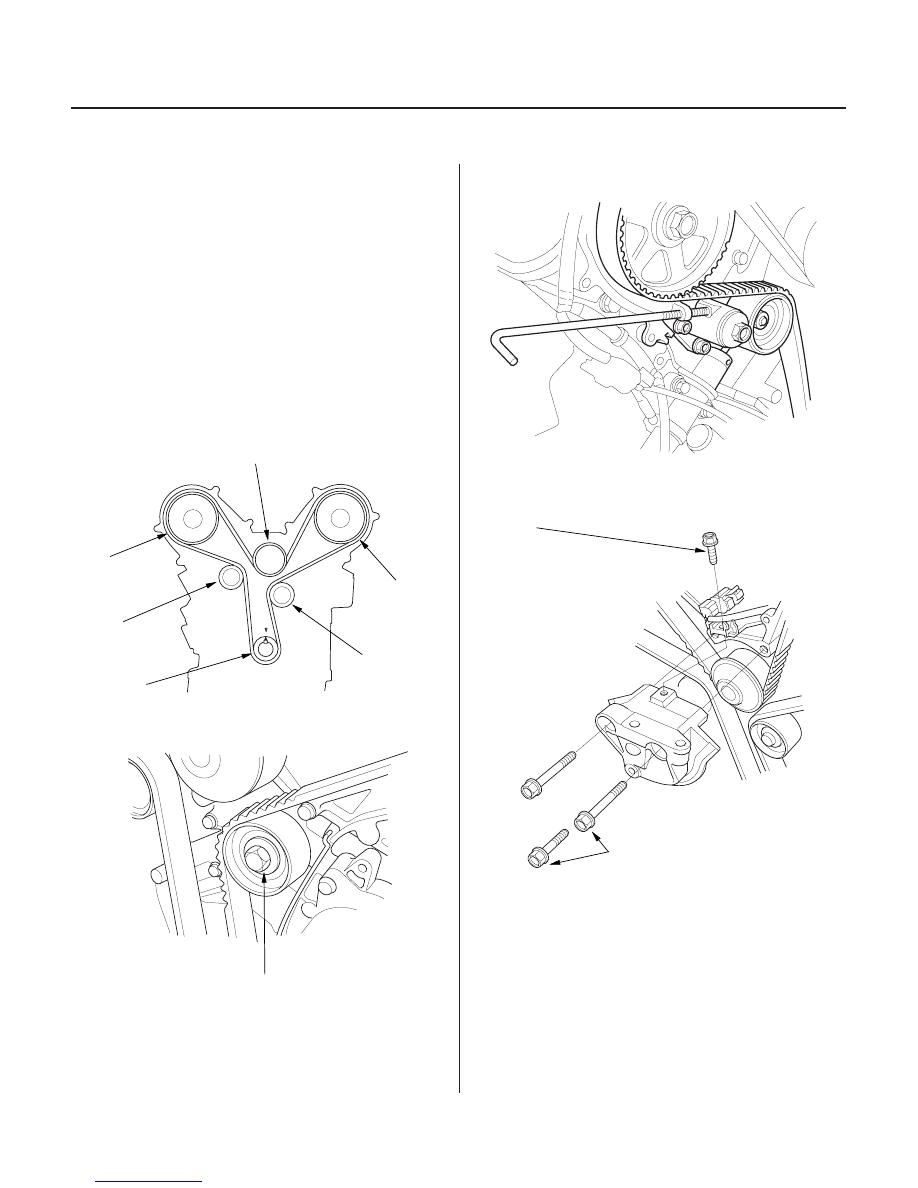

6. Install the timing belt in a counterclockwise

sequence starting with the drive pulley. Take care
not to damage the timing belt when installing it.

–1 Drive pulley (A).
–2 Idler pulley (B).
–3 Front camshaft pulley (C).
–4 Water pump pulley (D).
–5 Rear camshaft pulley (E).
–6 Adjusting pulley (F).

7. Tighten the idler pulley bolt.

8. Remove the battery clamp bolt from the back cover.

9. Install the engine mount bracket.

03/07/29 09:10:53 61S0X050_060_0030

＊２７

＊２８

＊２９

＊３０

＊３１

FRONT CAMSHAFT PULLEY:

REAR CAMSHAFT PULLEY:

6-31

B

C

A

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

A

B

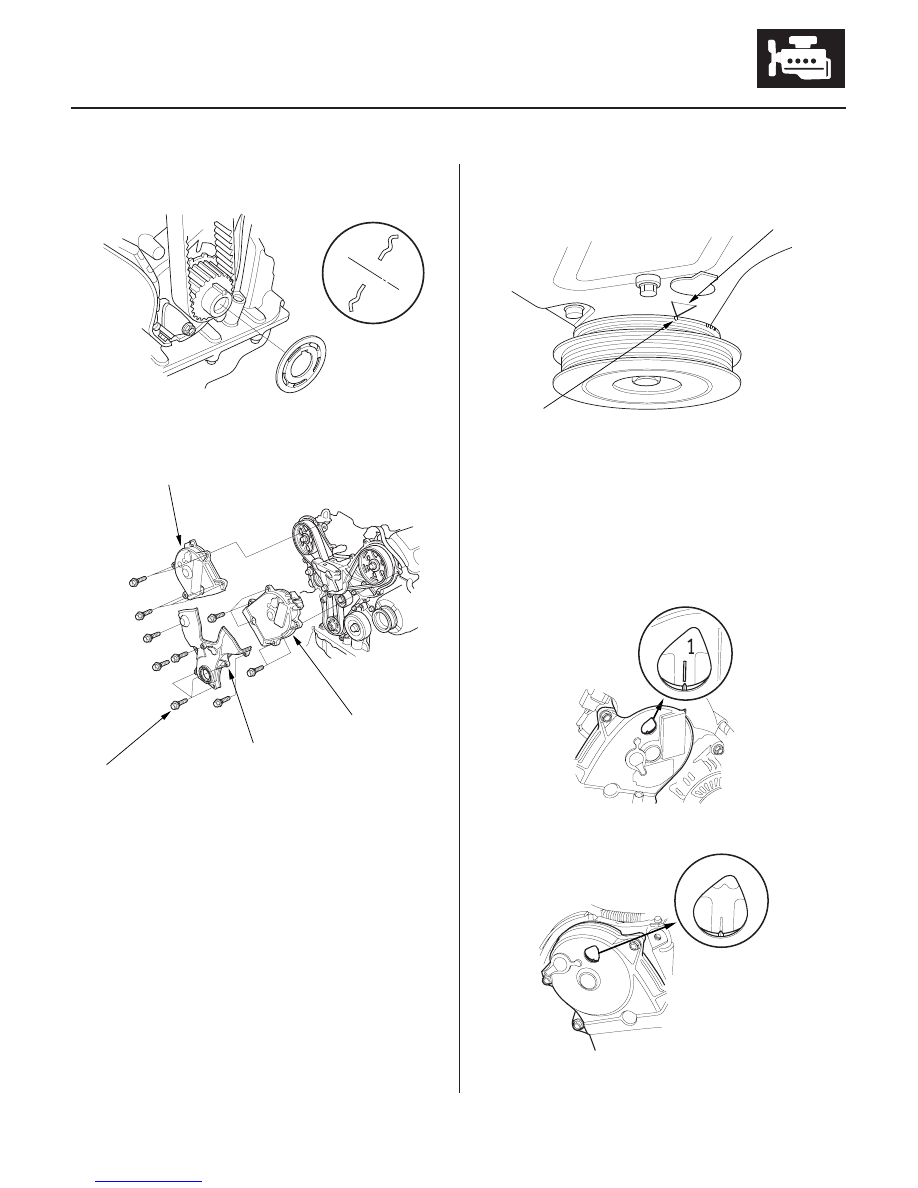

10. Install the timing belt guide plate as shown.

11. Install the lower cover (A), front upper cover (B)

and rear upper cover (C).

12. Install the crankshaft pulley (see page 6-18).

13. Rotate the crankshaft pulley about five or six turns

clockwise so the timing belt positions on the
pulleys.

14. Turn the crankshaft pulley so its white mark (A)

lines up with the pointer (B).

15. Check the camshaft pulley marks.

• If the camshaft pulley marks are at TDC, go to

step 16.

• If the camshaft pulley marks are not at TDC,

remove the timing belt and repeat steps 2
through 14.

(cont’d)

03/07/29 09:11:38 61S0X050_060_0031
