6-20

Cylinder Head

Timing Belt Removal

A

B

A

B

A

C

D

B

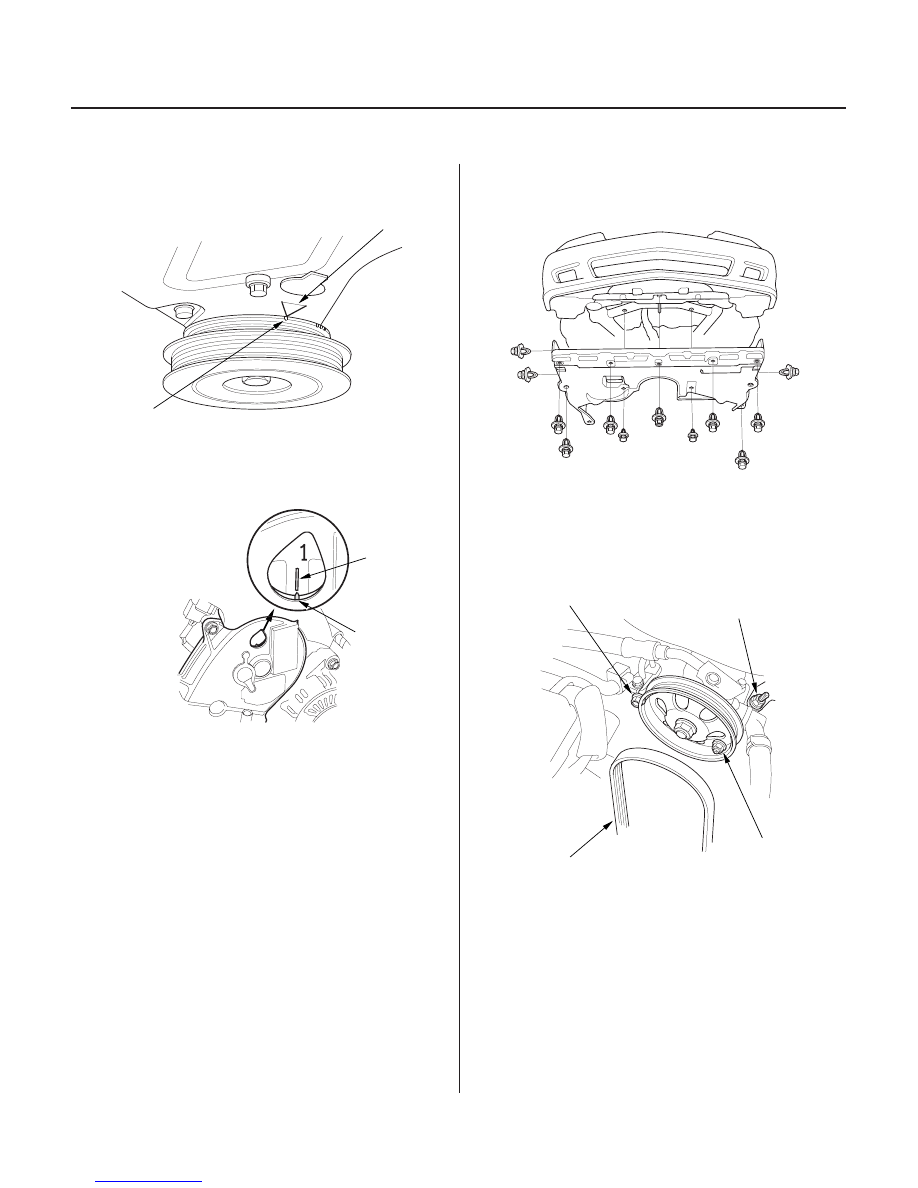

1. Turn the crankshaft so its white mark (A) lines up

with the pointer (B).

2. Check that the No.1 piston top dead center (TDC)

mark (A) on the front camshaft pulley and the
pointer (B) on the front upper cover are aligned.

3. Remove the right front tire/wheel.

4. Remove the splash shield.

5. Remove the alternator-compressor belt (see page

4-26).

6. Loosen the adjusting nut (A), locknut (B) and

mounting bolt (C), then remove the power steering
(P/S) pump belt (D).

03/07/29 09:10:44 61S0X050_060_0020

２４

＊０３

＊０４

＊０５

6-21

A

B

B

C

A

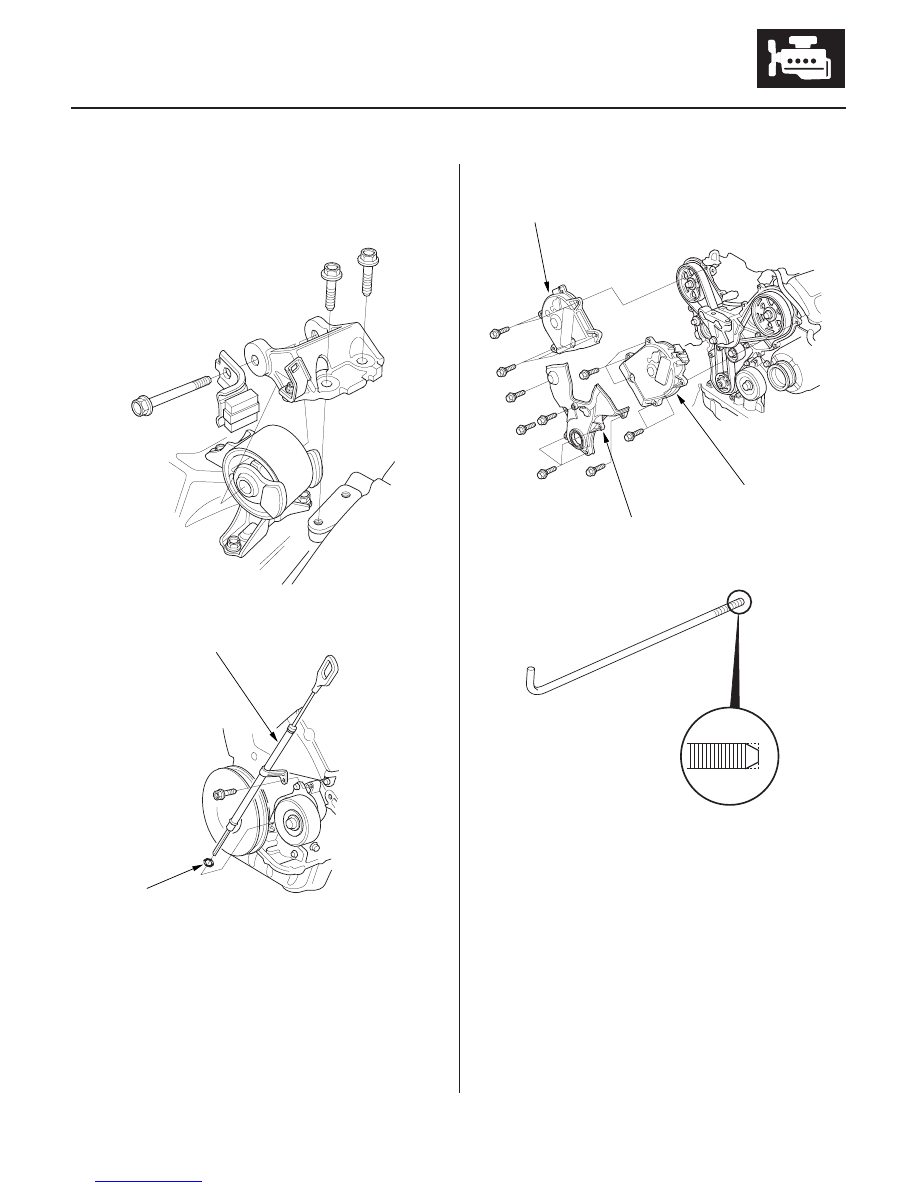

7. Support the engine with a jack and wood block

under the oil pan.

8. Remove the side engine mount bracket.

9. Remove the dipstick and tube (A); discard the O-

ring (B).

10. Remove the crankshaft pulley (see page 6-18), and

the timing belt guide plate.

11. Remove the front upper cover (A), rear upper cover

(B) and lower cover (C).

12. Remove one of the battery clamp bolts from the

battery tray, and grind the end of it as shown.

(cont’d)

03/07/29 09:10:46 61S0X050_060_0021

＊０６

＊０７

＊０８

6-22

Cylinder Head

Timing Belt Removal (cont’d)

A

B

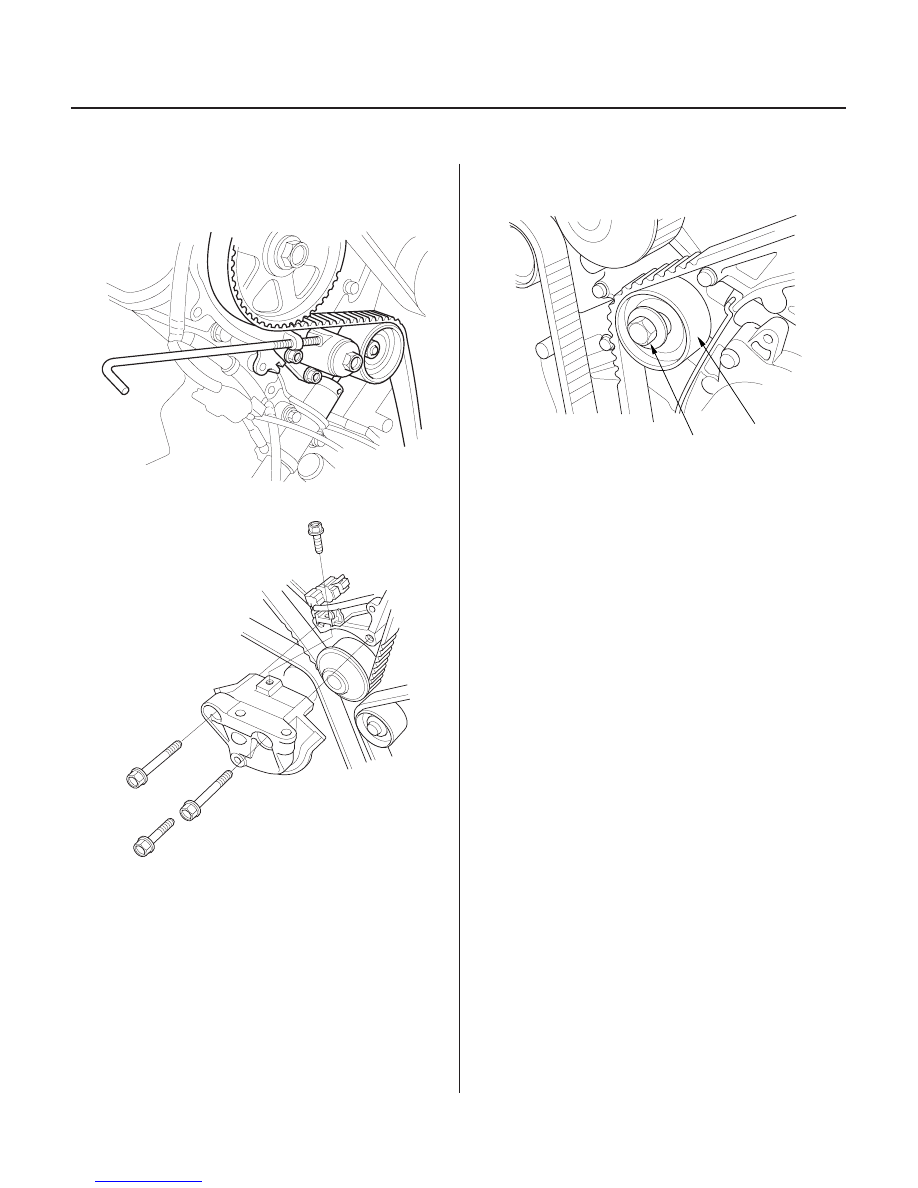

13. Screw in the battery clamp bolt as shown, to hold

the timing belt adjuster in its current position.
Tighten it by hand, do not use a wrench.

14. Remove the engine mount bracket.

15. Remove the idler pulley bolt (A) and idler pulley (B),

then remove the timing belt.

03/07/29 09:10:46 61S0X050_060_0022

＊０１

＊０２

＊０３

Ｓ０Ｘ４Ａ００Ａ１４６７３２０００００ＫＣＡＴ２０

New Belt

FRONT:

REAR:

6-23

Timing Belt Installation

B

A

B

A

B

A

NOTE: The following procedure is for installing a new
timing belt. If you are installing a used timing belt, refer

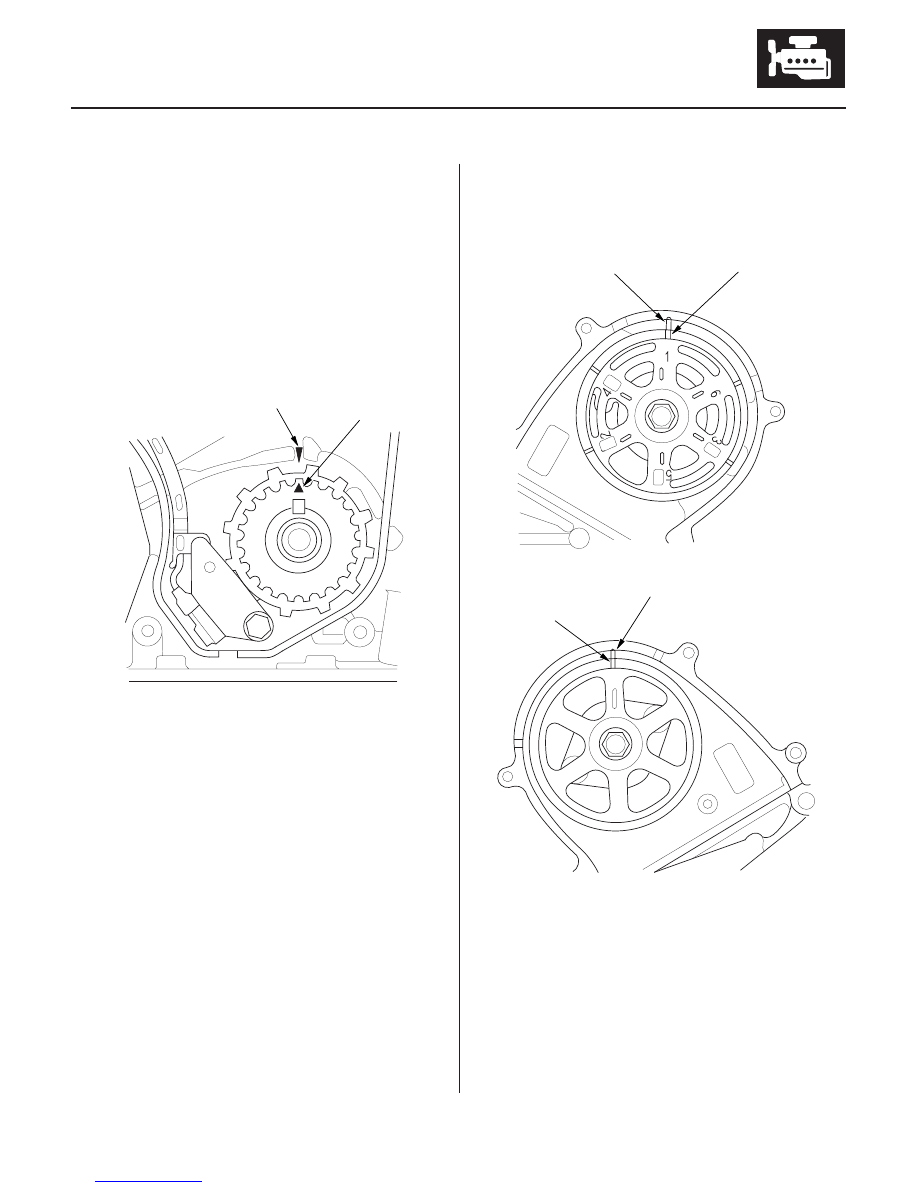

1. Clean the timing belt pulleys, timing belt guide

plate, and the upper and lower covers.

2. Set the timing belt drive pulley to top dead center

(TDC) by aligning the TDC mark (A) on the tooth of
the timing belt drive pulley with the pointer (B) on
the oil pump.

3. Set the camshaft pulleys to TDC by aligning the

TDC marks (A) on the camshaft pulleys with the
pointers (B) on the back covers.

4. Remove the battery clamp bolt from the back cover.

5. Remove the auto-tensioner.

(cont’d)

03/07/29 09:10:47 61S0X050_060_0023

to the next procedure (see page 6-29).
