повторную обточку цилиндров.

a). Диаметр гильзы цилиндра выходит за пределы диапазона допустимых значений.
b). Разность измерений в двух местах превышает допустимые пределы отклонения от
формы цилиндра.
c). Разность измерений продольного и поперечного диаметров превышает допустимые
пределы отклонения от окружности.
Предельно допустимое значение диаметра цилиндра: 68,070 мм.
Максимальное допустимое отклонение от цилиндра и окружности: 0,10 мм.

Предупреждение:

Если необходимость повторной обточки определена только для одного цилиндра, то
обработке до следующего размера подлежат также и остальные цилиндры для
обеспечения сбалансированной и равномерной работы двигателя.

Поршень.

1). Проверить поршень на предмет наличия поверхностных дефектов, трещин и других
повреждений. При необходимости заменить.

2). Диаметр поршня.

Как показано на Рис. 4-108, измерить диаметр поршня по линии установки поршневого
пальца на расстоянии 19 мм по вертикальной линии от нижнего края юбки поршня

,

стандартные значения диаметров приведены в таблице 4-10

.

Таблица 4-10

Стандартное значение 67,970-67,990

мм

Увеличенный ремонтный размер: 0,25 мм 68,220-68,240

мм

Диаметр
поршня
(мм)

0,50 мм 68,470-68,490

мм

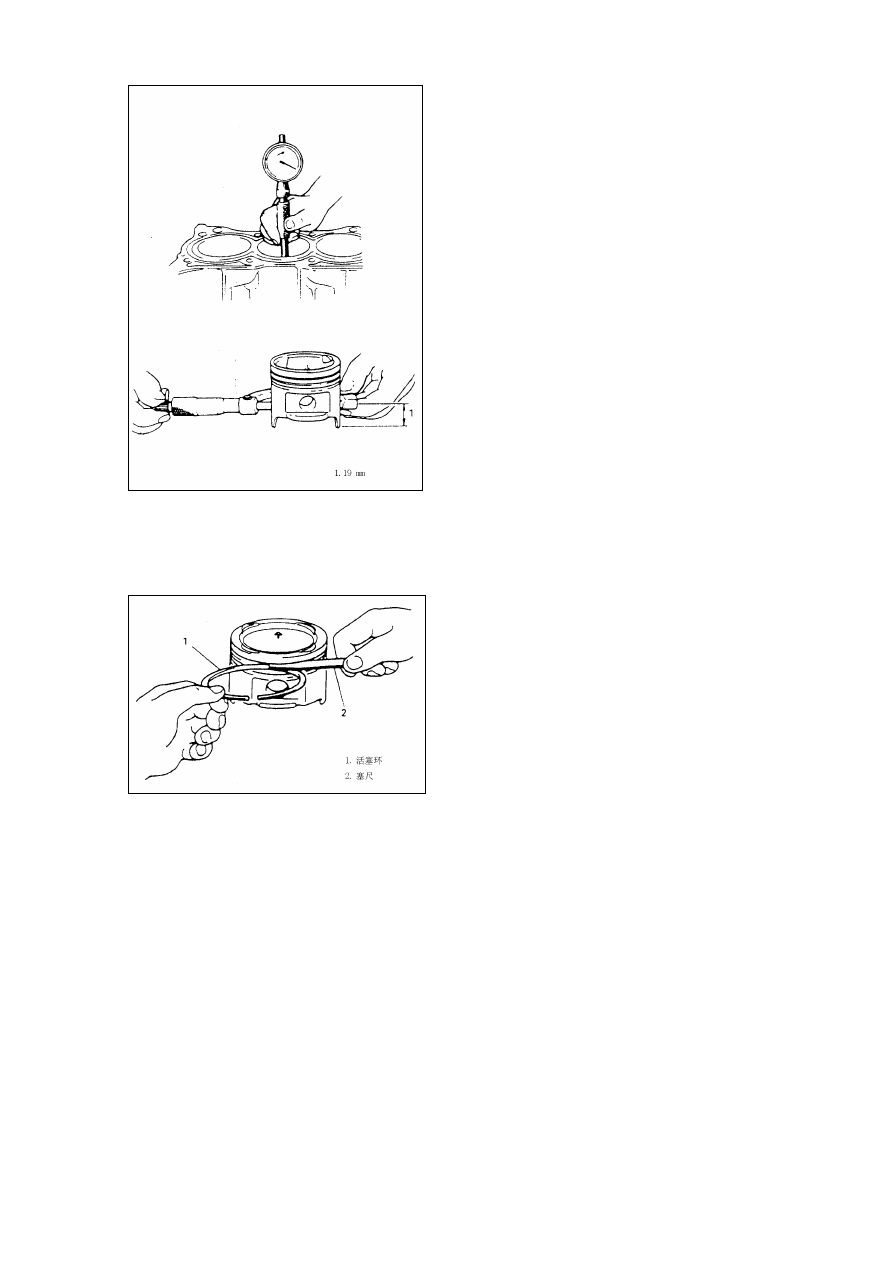

Рис. 4-109.

1. 19 мм.



Рис. 4-110.

1. Поршневое кольцо. 2. Калиберная пробка.

3). Зазор между стенками поршня и цилиндра.

Как показано на Рис. 4-109, измерить диаметр поршня и внутренний диаметр гильзы
цилиндра, разность измеренных диаметров является зазором между ними. Величина
зазора должна находиться в пределах указанного ниже диапазона значений. Если
величина зазора выходит за пределы диапазона допустимых значений, необходимо
расточить гильзу цилиндра и установить поршень увеличенного ремонтного размера.

Допустимая величина зазора между стенками поршня и цилиндра: 0,02-0,04 мм.

Предупреждение:

Диаметр гильзы цилиндра измеряется в двух различных положениях по высоте гильзы в

направлении упорной поверхности.

4). Зазор канавки поршневого кольца.

Канавка поршневого кольца должна быть чистой и сухой, ее необходимо очистить от
нагара перед проверкой.

Как показано на Рис. 4-110, установить новое поршневое кольцо в канавку, измерить зазор
между кольцом и краем канавки с помощью калиберной пробки. Если величина зазора
выходит за пределы диапазона допустимых значений, заменить поршень.

Зазор канавки поршневого кольца.

Первое кольцо: 0,03-0,07mm.

Второе кольцо: 0,02-0,06mm.

Маслоудерживающее кольцо: 0,06-0,15mm.

Поршневой палец.

1). Проверить на предмет износа поршневой палец, малую головку шатуна и отверстие
для пальца. Особое внимание следует обратить на состояние внутренней поверхности
втулки малой головки шатуна. Если истирание или износ поршневого кольца, втулки
малой головки шатуна или отверстия под поршневой палец являются слишком сильными,
необходимо заменить поршневой палец, шатун или поршень соответственно.

2). Зазор поршневого пальца.

Как показано на Рис. 4-111, проверить зазор между поверхностями поршневого пальца и
втулки малой головки шатуна. Если малая головка шатуна повреждена или сильно
изношена, либо если величина измеренного зазора выходит за пределы диапазона
допустимых значений, заменить шатун.

Пункт

Стандартное значение

Предельное допустимое
значение

Зазор поршневого пальца (мм)

0,003-0,016

0,05



Диаметр отверстия малой головки шатуна: 18,003-18,011 мм.
Диаметр отверстия для поршневого пальца: 18,006-18,014 мм.
Диаметр поршневого пальца: 17,995-18,000 мм.

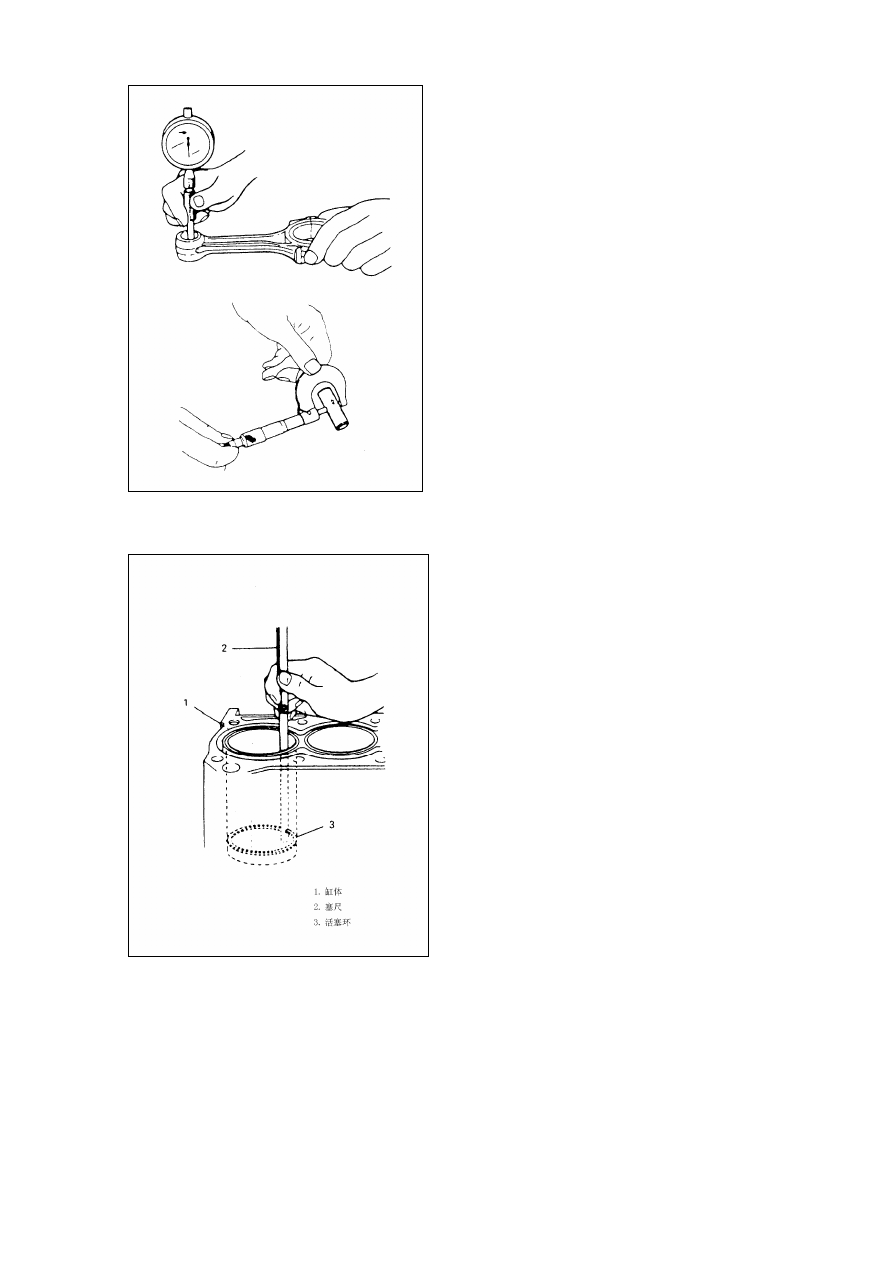

Рис. 4-111.



Рис. 4-112.

1. Блок цилиндров; 2. Калиберная пробка; 3. Поршневое кольцо.

Поршневое кольцо.

Как показано на Рис. 4-112, измерить зазор между кромками, вставить поршневое кольцо
в гильзу цилиндра, измерить зазор с помощью шаблона. Если величина зазора выходит за
пределы диапазона допустимых значений (таблица 4-12), заменить поршневое кольцо.
