HAFEI BRIO. Руководство - часть 72

величину колебания конца штока клапана.

Пункт

Стандартное значение

Предельно
допустимое
значение

Впускной 5,465-5,480

——

Диаметр штока
клапана (мм)

Выпускной 5,440-5,455 ——
Впускной

Внутренний диаметр
направляющей втулки
клапана (мм)

Выпускной

5,500-5,512 ——

Впускной 0,020-0,047

0,07

Допустимый зазор
(мм)

Выпускной 0,045-0,072 0,09

Пункт

Стандартное значение

Предельно
допустимое
значение

Впускной 5,465-5,480

——

Диаметр штока
клапана (мм)

Выпускной 5,440-5,455 ——
Впускной

Внутренний диаметр
направляющей втулки
клапана (мм)

Выпускной

5,500-5,512 ——

Впускной 0,020-0,047

0,07

Допустимый зазор
(мм)

Выпускной 0,045-0,072 0,09

.



Рис. 4-96.



Рис. 4-97.

В направлении, показанном на Рис. 4-97, подвигать конец штока клапана между
положениями (1) и (2), измерить максимальную величину смещения конца клапанного
штока. Если максимальная величина смещения выходит за пределы диапазона
допустимых значений (Таблица 4-9), заменить клапан и направляющую втулку клапана.

Таблица 4-9

Выпускного 0,14

Предельно допустимая величина смещения конца штока клапана
(мм)

Впускного 0,18



Клапан.

1). Очистить клапан от нагара.

2). Проверить уплотнение клапана и клапанный шток на предмет износа, наличия вмятин
и деформации. При необходимости заменить.

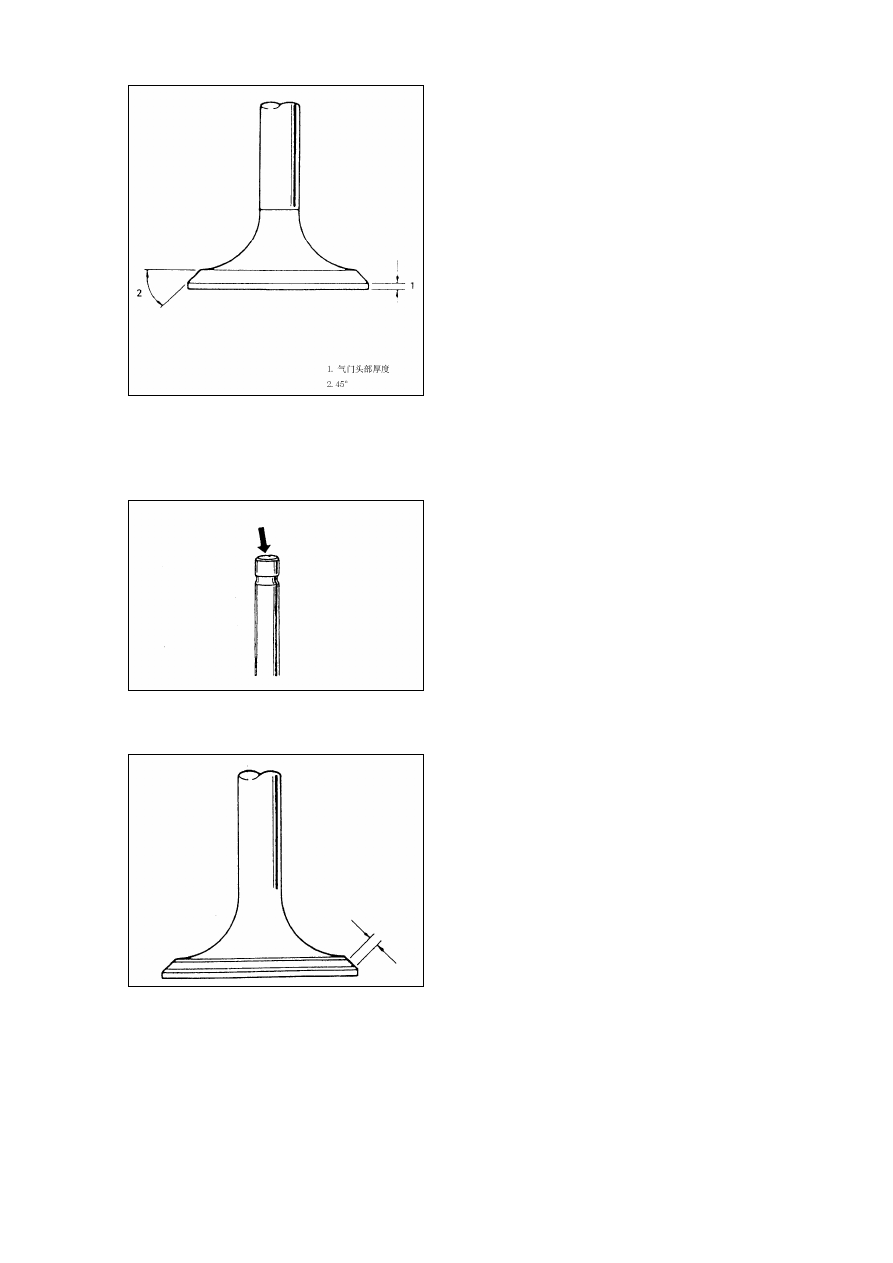

3). Как показано на Рис. 4-98, измерить толщину головки клапана. Если фактическая
толщина выходит за пределы диапазона допустимых значений, заменить клапан на новый.

4). Как показано на Рис. 4-99, проверить поверхность конца клапанного штока на предмет
наличия вмятин и износа. В случае обнаружения вмятин и следов повышенного износа
допускается притирка штока клапана. Но допустимый ремонтный зазор в этом случае не
может превышать угла отклонения клапанного штока. Если размер притирки достигает
величины указанного угла, клапан необходимо заменить.

5) Ширина контактной поверхности клапана, смотри Рис. 4-100.

В общем говоря, каждый клапан имеет контактную поверхность клапанной головки,
которая постоянно ударяется о клапанное седло, образуя симметричную зону закрывания.
Зона закрывания должна быть непрерывной, а ее ширина должна находиться в пределах
заданного диапазона.



Рис. 4-98.

1. Толщина клапанной головки. 2. 45°.



Рис. 4-99.



Рис. 4-100.



Рис. 4-101.

Ремонт клапанного седла.

Если поверхность контактной зоны между клапаном и клапанным седлом не
симметричная, или площадь поверхности закрывания выходит за пределы диапазона
допустимых значений, необходимо отшлифовать или обточить поверхность с
последующей полировкой.

1). Гнездо выпускного клапана.

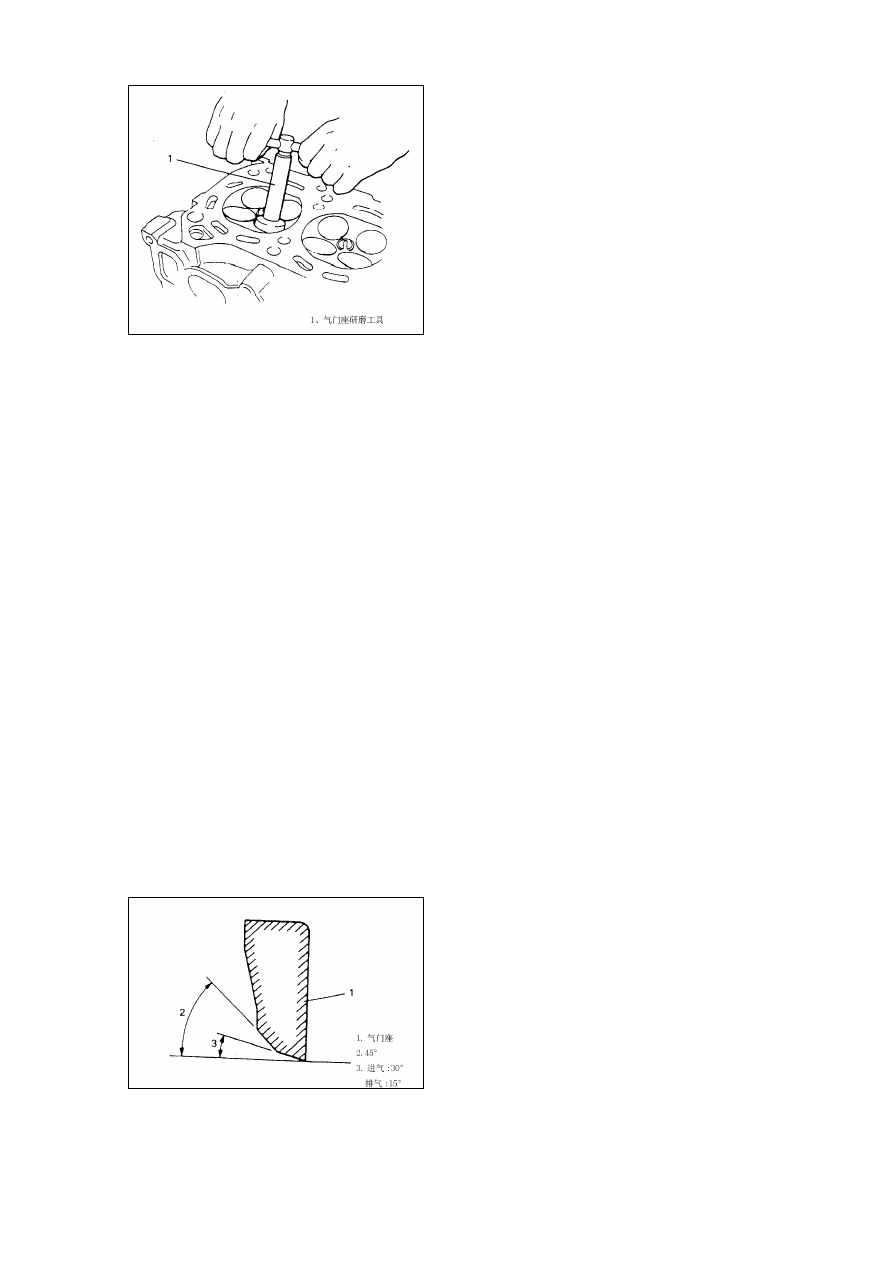

Как показано на Рис. 4-101, обточить клапанное седло с помощью двух шлифовальных
приспособлений два раза. Угол обточки клапанного седла с помощью инструмента №1
составляет 15°, с помощью инструмента №2 - 45°.

После обработки гнезда клапана инструментом №2 ширина гнезда клапана должна
совпадать с шириной зоны закрывания.

Ширина поверхности зоны закрывания выпускного клапана: 1,57-1,97mm.

2). Гнездо впускного клапана ремонтируется в последовательности, аналогичной ремонту
гнезда выпускного клапана, как показано на Рис. 4-102. Но угол первой обточки
составляет 30°.

Ширина поверхности зоны закрывания впускного клапана: 1,57-1,97mm.



Рис. 4-102.

1. Клапанное седло. 2. 45° 3. Впускной клапан: 30°. Выпускной клапан: 15°.
