HAFEI BRIO. Руководство - часть 34

.

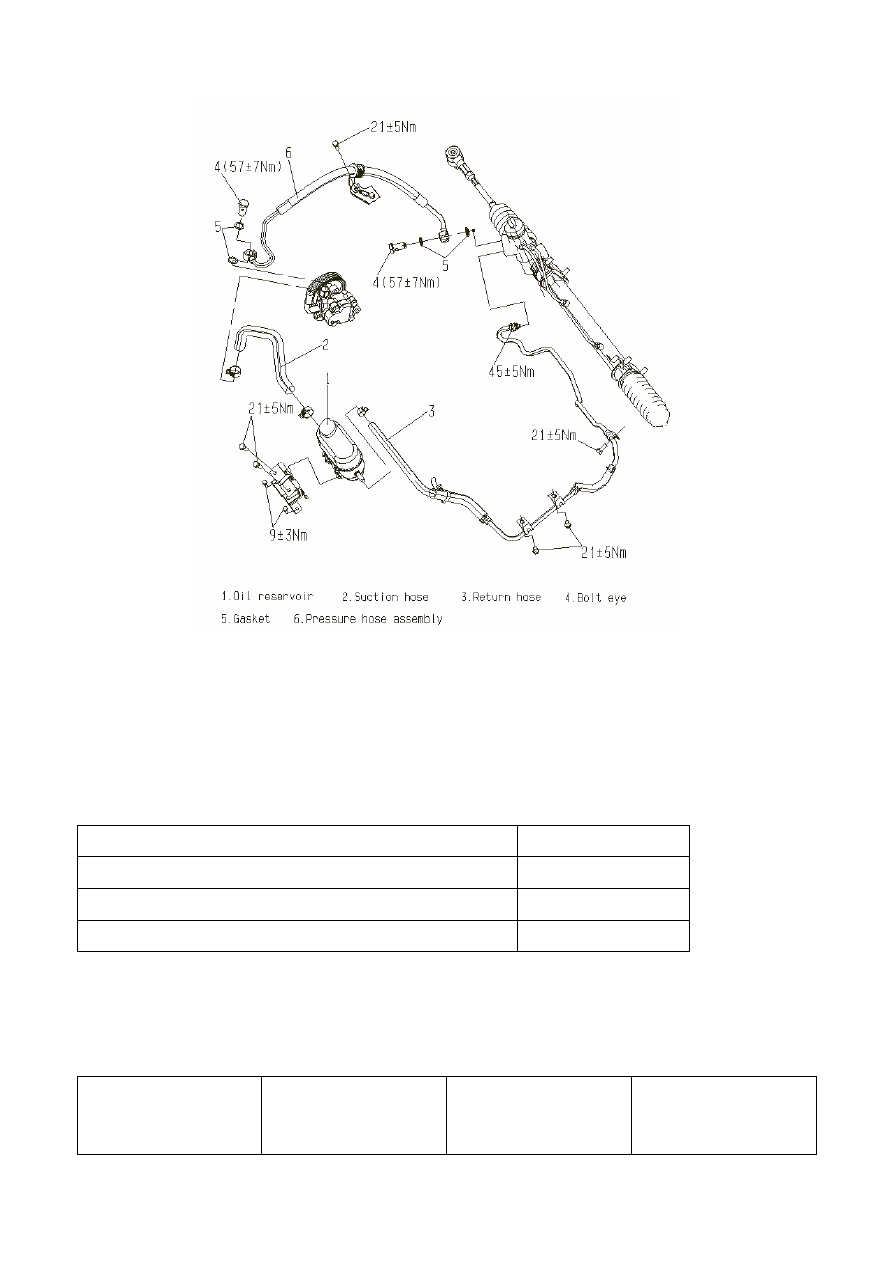

Рисунок 15-25

1. Бачок с гидравлической жидкостью. 2. Всасывающий шланг. 3. Возвратный шланг. 4.
Болт с ушком. 5. Прокладка. 6. Шланг высокого давления в сборе.

15.6. МОМЕНТЫ ЗАТЯЖКИ.

Значения моментов затяжки: таблица 15-5.

Таблица 15-5

Закручиваемые детали

Момент затяжки (Н*м)

Болт рулевого механизма в сборе с зубчатой рейкой с шестерней 16-26

Корончатая гайка наконечника соединительной тяги 35-55

Контргайка наконечника соединительной тяги 35-55



15.7. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.

Специальный инструмент: таблица 15-6.

Таблица 15-6

Съемник наконечника
соединительной тяги

Втулка для проверки
крутящего момента
вала-шестерни

Съемник втулки

Приспособление для
установки втулки

Раздвижной молоток

Съемник подшипника
вала-шестерни

Приспособление для
установки подшипника
вала-шестерни





16. ТОРМОЗНАЯ СИСТЕМА.

16.1. Ходовая тормозная система.

1. Общее описание.
* Техническая спецификация (смотри таблицу 16-1).

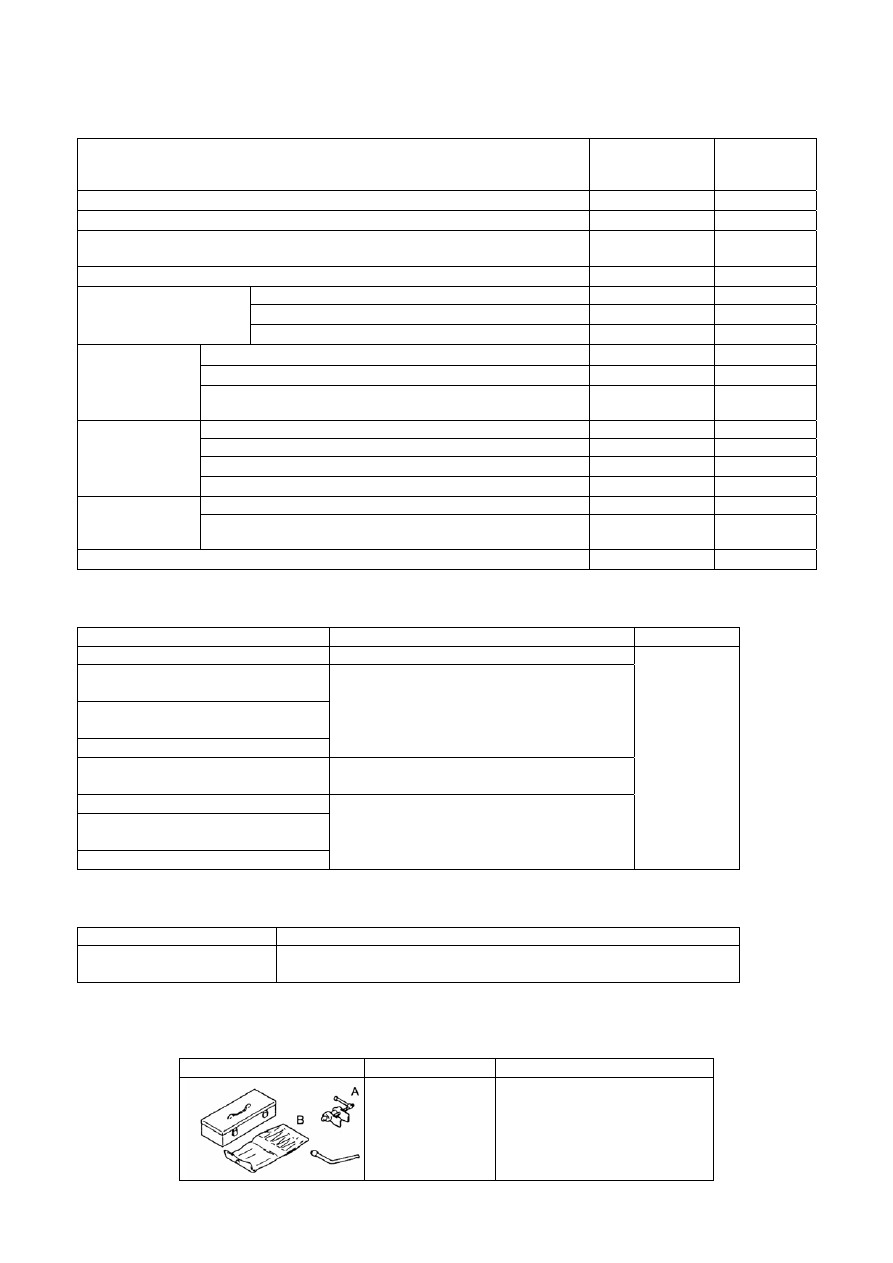

Таблица 16-1

Пункт

Параметры

Предельно

допустимое

значение

Высота педали тормоза (мм)

190-200

－



Свободный ход педали тормоза (мм)

3-8

－



Расстояние между педалью тормоза и полом днища кузова (мм).
  (при нажатии педали с усилием 294 Н (30 кгс))

Не менее 115

－



Величина выдвижения толкателя усилителя (мм)

9, 5-9, 9

－



Номинальные размеры (мм)

177, 8



Отношение 4

－



Тормозной усилитель

Усилие срабатывания (Н)

294

－



Точка срабатывания (МПа)

4

－



Отношение сброса давления 0,

25

－



Ограничительн
ый клапан

Разность  давлений  между  левым  и  правым  тормозом
(кПа)

－



392

Толщина тормозной накладки (мм)

10, 0

1.0

Толщина тормозного диска (мм)

17, 0

15.0

Допустимое отклонение размера тормозного диска (мм)   －

0.15

Передний
дисковый
тормоз

Усилие затяжки гаек крепления колеса Н (кгс) 78(8,

0)

－



Толщина тормозной колодки (мм)

5, 5

1.0

Задний
барабанный
тормоз

Внутренний диаметр барабана (мм)

180

182

Зазор ступицы колеса в осевом направлении (мм)

－



0, 05



* Смазка (смотри таблицу 16-2).

Таблица 16-2

Пункт

Рекомендованный тип смазки

Объем,  г

Тормозная жидкость SHELL

DOT3

Поршневой  канал,  уплотнение
поршня,  прокладка
Направляющий

штифт,

стопорный штифт
Гнездо штифта

Каучуковая консистентная смазка

Поршень,  корпус  колесного
цилиндра

SHELL DOT3

Тормозная опорная плита
Тормозная  колодка  с  накладкой  в
сборе
Механизм регулировки в сборе

Автомобильная  консистентная  смазка  на
литиевой основе

Визуально

.

* Клеи и герметики (смотри таблицу 16-3).

                                                                                                                                Таблица 16-3

Место применения

Рекомендованный состав

Контактные

монтажные

поверхности

Субаридный клей-герметик

.

* Специальный инструмент (смотри таблицу 16-4).

                                                                                                                                  Таблица 16-4


Инструмент

Наименование

Применение

Комплект
инструмента  для
тормозов

*

Вталкивание

поршня

тормозного цилиндра.
* Установка манжеты поршня
колесного

цилиндра

барабанного тормоза

.

2. Мероприятия технического обслуживания, выполняемые на автомобиле без
разборки.

* Проверка и регулировка педали тормоза.
1). Проверка, регулировка высота педали тормоза (смотри Рис 16-1).
Рис. 16-1 (рисунка нет).
Тяга  рычажной  передачи.  Контргайка  тяги  рычажной  передачи.  Выключатель  стопорных
огней.
(1). Скатать коврик и убрать другие предметы под педалью тормоза.
(2). Измерить высоту педали тормоза.
Стандартное значение (A): 190-200 мм.
(3).  Если  высота  педали  тормоза  выходит  за  пределы  стандартного  диапазона  значений,
отрегулировать следующим образом.
1. Разъединить разъем выключателя стопорных огней.
2.  Повернуть  выключатель  стопорных  огней  на 1/4 оборота  в  направлении  против  часовой
стрелки, чтобы ослабить его.
3.  Регулировать  высоту  педали  тормоза,  поворачивая  тягу  рычажной  передачи  с  помощью
плоскогубцев  (при  ослабленной  контргайке  тяги  рычажной  передачи)  до  тех  пор,  пока  не
будет достигнута стандартная высота педали тормоза (смотри Рис 16-2).
4.  Затем  закрутить  выключатель  стопорных  огней  до  соприкосновения  со  стопором  педали
тормоза (непосредственно перед точкой начала движения педали тормоза).
5. Установить выключатель стопорных огней обратно в положение, показанное на Рис 16-3,
повернуть  его  на 1/4 оборота  в  направлении  по  часовой  стрелке,  затем  зафиксировать,
затянув контргайку.
Рис. 16-2 (рисунка нет).
Контргайка.
Рис. 16-3 (рисунка нет).
Стопор педали.
6. Соединить разъем выключателя стопорных огней.
Предупреждение.
Убедиться, что световой сигнал тормоза не горит, когда педаль тормоза отпущена.
(4). Разложить коврик и другие предметы под педалью тормоза.
2). Проверка свободного хода педали тормоза (смотри Рис 16-4).
Рис. 16-4 (рисунка нет).
(1). При выключенном двигателе, выжать педаль тормоза два или три раза. После устранения
вакуума в тормозном усилителе, прижать педаль пальцами и проверить величину смещения
педали до появления ощущения сопротивления (свободный ход), которая должна находиться
в пределах стандартного диапазона значений.
Стандартное значение (B): 3-8 мм.
(2).  Если  величина  свободного  хода  выходит  за  пределы  стандартного  диапазона  значений,
это  может  быть  обусловлено  слишком  большим  зазором  между  рычагом  педали  тормоза  и
штифтом  с  головкой  и  отверстием  под  шплинт.  Проверить  указанный  зазор  и  заменить
неисправные части при необходимости.
3). Проверить и отрегулировать зазор между педалью тормоза и полом (смотри Рис 16-5).
(1). Скатать коврик и убрать другие предметы под педалью тормоза.
(2). Запустить двигатель, выжать педаль тормоза с усилием приблизительно 294 Н (30 кгс),
