HAFEI BRIO. Руководство - часть 18

Система расцепного рычага муфты сцепления.

.

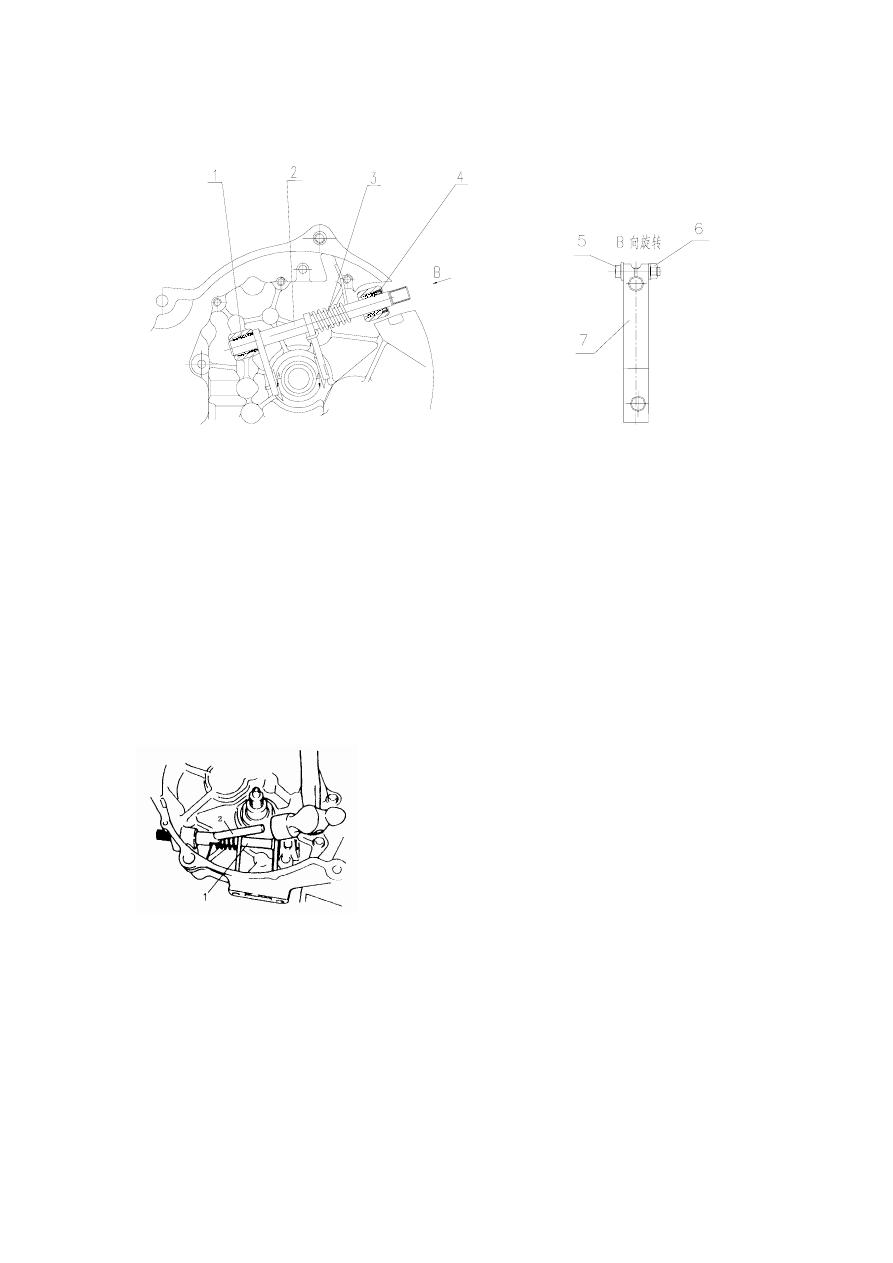

Рис 12-101. Расцепной рычаг муфты сцепления.

1. Втулка. 2. Система расцепного рычага. 3. Расцепная пружина. 4. Втулка 2. 5. Болт. 6. Гайка.
7. Зажим. 8. Опорный рычаг муфты сцепления.

Демонтаж:

1). Отвинтить зажим, открутить болт, снять опорный рычаг муфты сцепления.

2). Передвигая расцепной рычаг, вынуть расцепной подшипник.

3). Снять возвратную пружину расцепного вала клещами.

4). Как показано на Рис 12-102, выбить втулку 2 с помощью молотка и специального
инструмента.

5). Снять расцепной вал и возвратную пружину.

.

Рис 12-102.

1. Расцепной рычаг.

2. Специальный инструмент.

6). Как показано на Рис 12-103, снять втулку 1 с помощью специального инструмента.

.

Рис 12-103.

1. Специальный инструмент.

Проверка:

1). Расцепной подшипник:

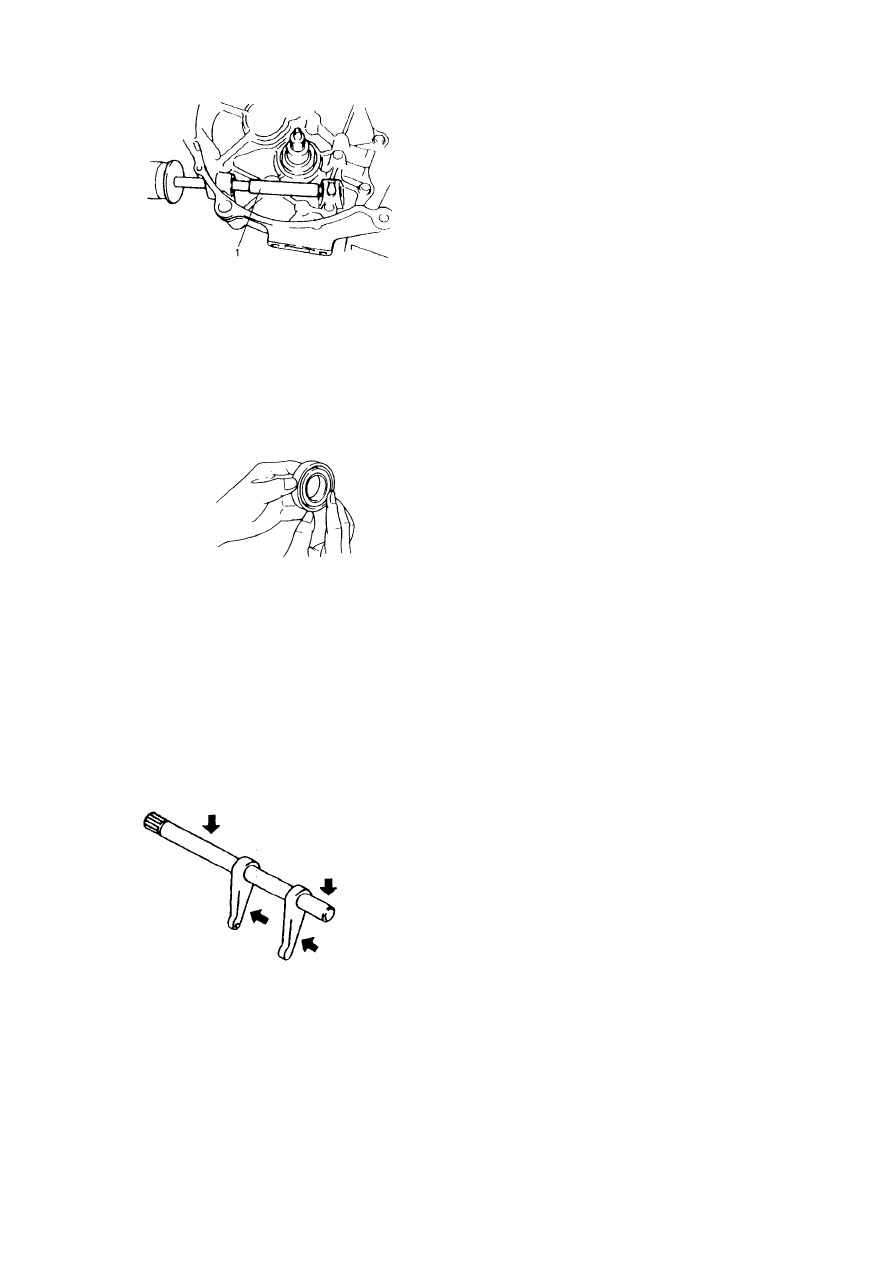

Как показано на Рис 12-104, проверить функционирование и свободное вращение расцепного
подшипника.

.

Рис 12-104.

Примечание.

Не чистить подшипник, при чистке подшипника возможна утечка, что может привести к
разрушению подшипника.

2). Расцепной вал муфты сцепления:

Как показано на Рис 12-105, проверить расцепной вал и пружинный штифт на предмет
наличия деформации и повреждений, при необходимости заменить детали.

.

Рис 12-105.

Установка:

1). Как показано на Рис 12-106, забить втулку 1 с помощью специального инструмента,
нанести смазку на втулку.

2). Установить расцепной вал и возвратную пружину.

.

Рис 12-106.

1. Втулка 1.

2. Специальный инструмент.

3). Как показано на Рис 12-107, нанести смазку на втулку 2, запрессовать втулку 2 с
помощью специального инструмента.

4). Нанести смазку на сальник расцепного вала, установить сальник с помощью
специального инструмента, уплотняющая кромка сальника должна быть направлена вниз,
внешняя сторона сальника и корпус должны находиться в одной плоскости.

.

Рис 12-107.

1. Расцепной вал муфты сцепления.

2. Втулка 2 расцепного вала.

3. Специальный инструмент.

5). Как показано на Рис 12-108, запрессовать три маленьких отверстия в месте “A” с
помощью молотка и специального инструмента.

.

Рис 12-108.

1. Расцепной вал.

2. Смазочная втулка.

A: Место вставки клина.

6). Установить возвратную пружину.

7). Как показано на Рис 12-109, смазать расцепной подшипник и расцепной рычаг.

8). Нанести небольшое количество смазки на шлиц и со стороны входного вала.

.

Рис 12-109.

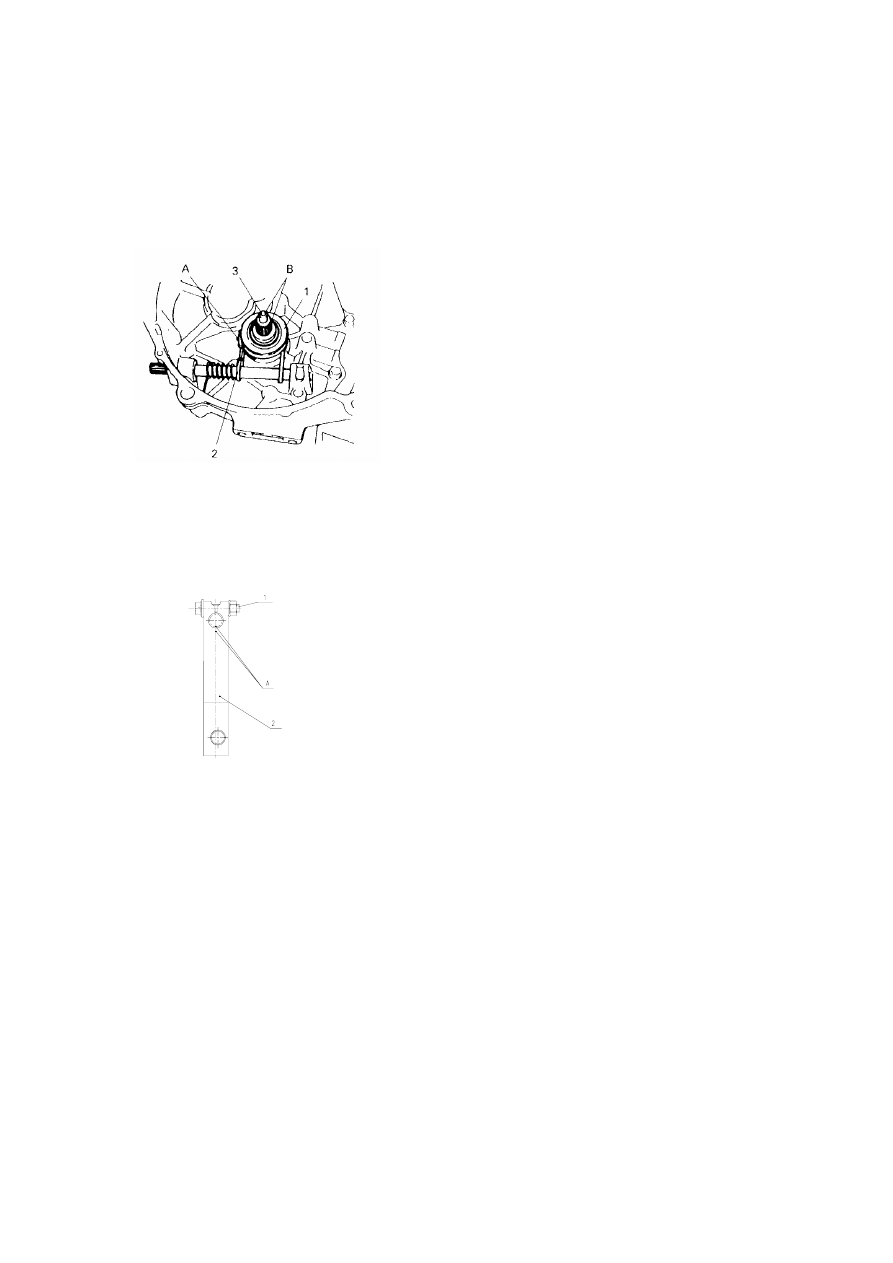

9). Как показано на Рис 12-110, убедиться, что штампованная метка на опорном рычаге
муфты сцепления совмещена с меткой на расцепном вале, затем закрутить болт.



Рис 12-110.

1. Болт.

2. Опорный рычаг муфты сцепления.

A: Штампованная метка.

.
