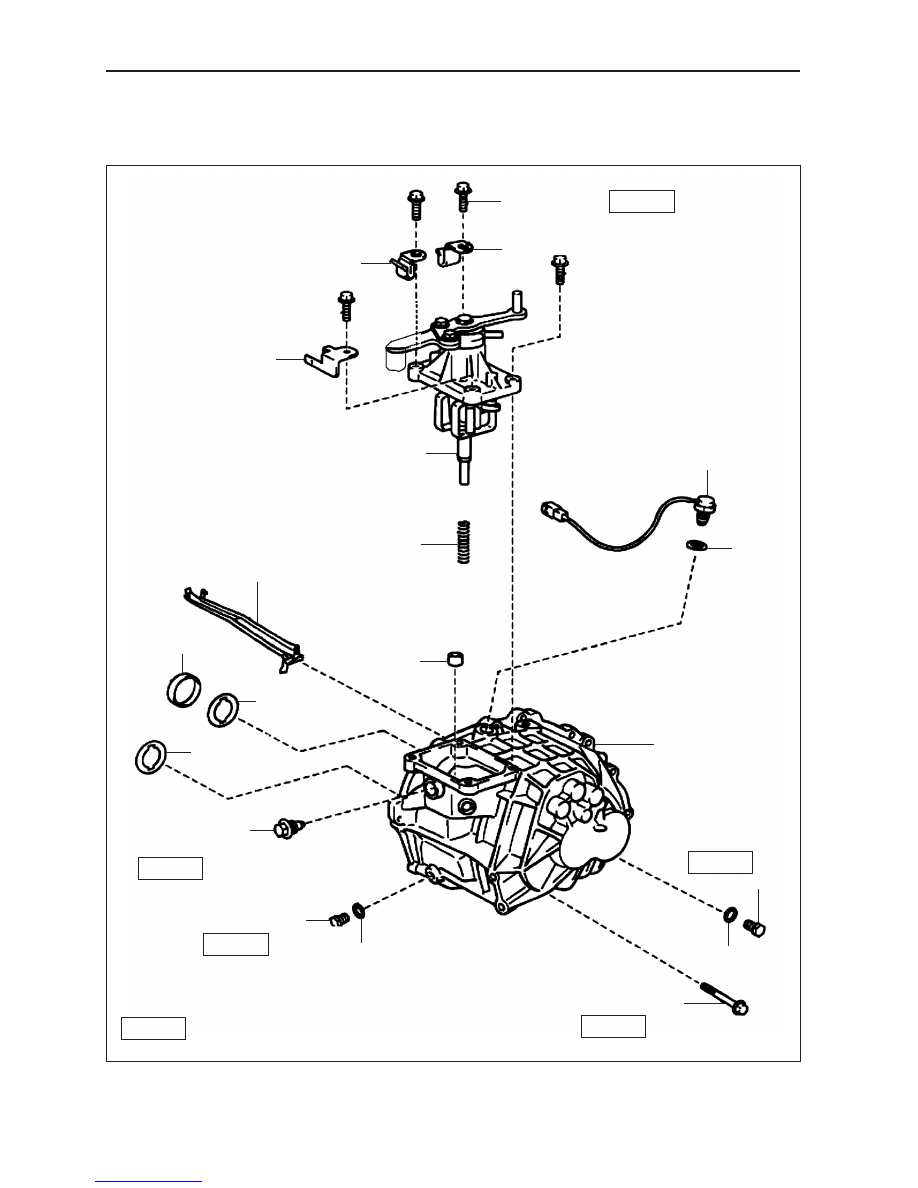

Transmission Case

Components

Clip

Shift lever assembly

Pressure torsion spring

Reverse gear

switch subassembly

Washer

Bush

Oil drain slot

Tapered roller bearings

Adjusting shim

Transmission case

Clip

Clip

Adjusting shim

×8

Washer

Washer

 Hexagon head plug

39.2

Bolt for flange face

12.0

: Specified torque

N·m

Hexagon head plug

39.2

Bolt for flange face

29.4

Position mechanism

assembly

36.8

51

Transmission

Shift System Removal

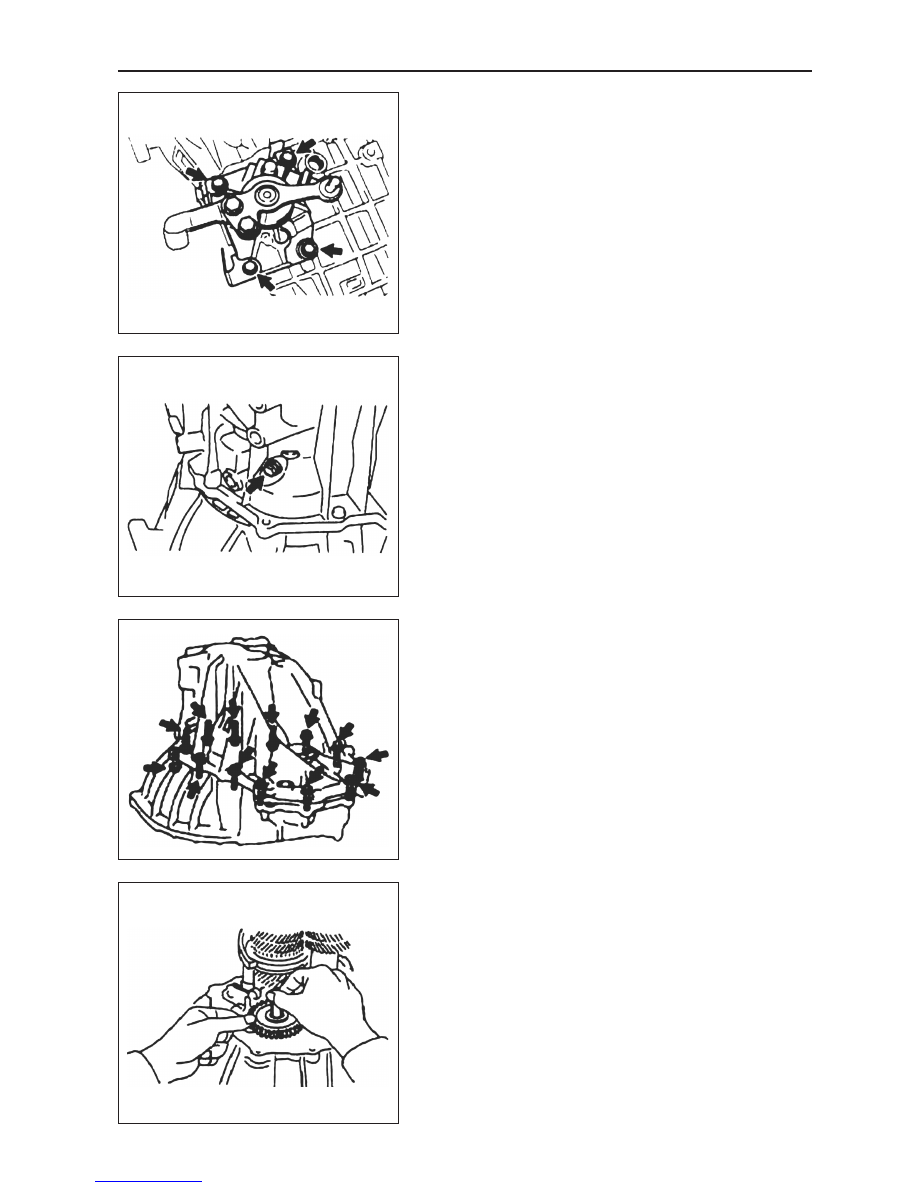

1.  Remove 4 bolts for flange face from the manipulation

lid.

2.  Remove the set bolts from the sides of the transmis-

sion case.

3.  Separate  the  clutch  housing  and  the  transmission

case.

(a)  Remove 8 bolts for flange face from the transmission

case and clutch housing.

(b)  Remove 5 bolts for flange face from the clutch housing

and transmission case.

(c)  Pound the housing's protruding parts with a soft ham-

mer to remove the transmission case.

4.  Remove the reverse gear idler shaft and the reverse

gear idler assembly.

GWFLORID Maintenance Manual

52

5.  Remove the reverse gear arm bracket assembly.

6.  Remove the No. 1 gear shift fork shaft and the set

bolts.

7.  Remove the elastic cylindrical pin from the No. 1 guide

block.

8.  Remove the No. 1 gear shift fork, No. 1 gear shift fork

shaft, and No. 1 guide block.

53

Transmission

9.  Remove the elastic cylindrical pin from the No. 3 gear

shift fork.

10.  Remove the elastic cylindrical pin from the No. 3 guide

block.

11.  Remove the No. 3 gear shift fork, compression spring,

and No. 3 guide block.

12. Remove the set bolts from the No. 2 gear shift fork

shaft.
