Foton BJ3251DLPJB. Каталог запасных частей - часть 4

标号

零部件代号

Part Name and Standards

Order

Part No

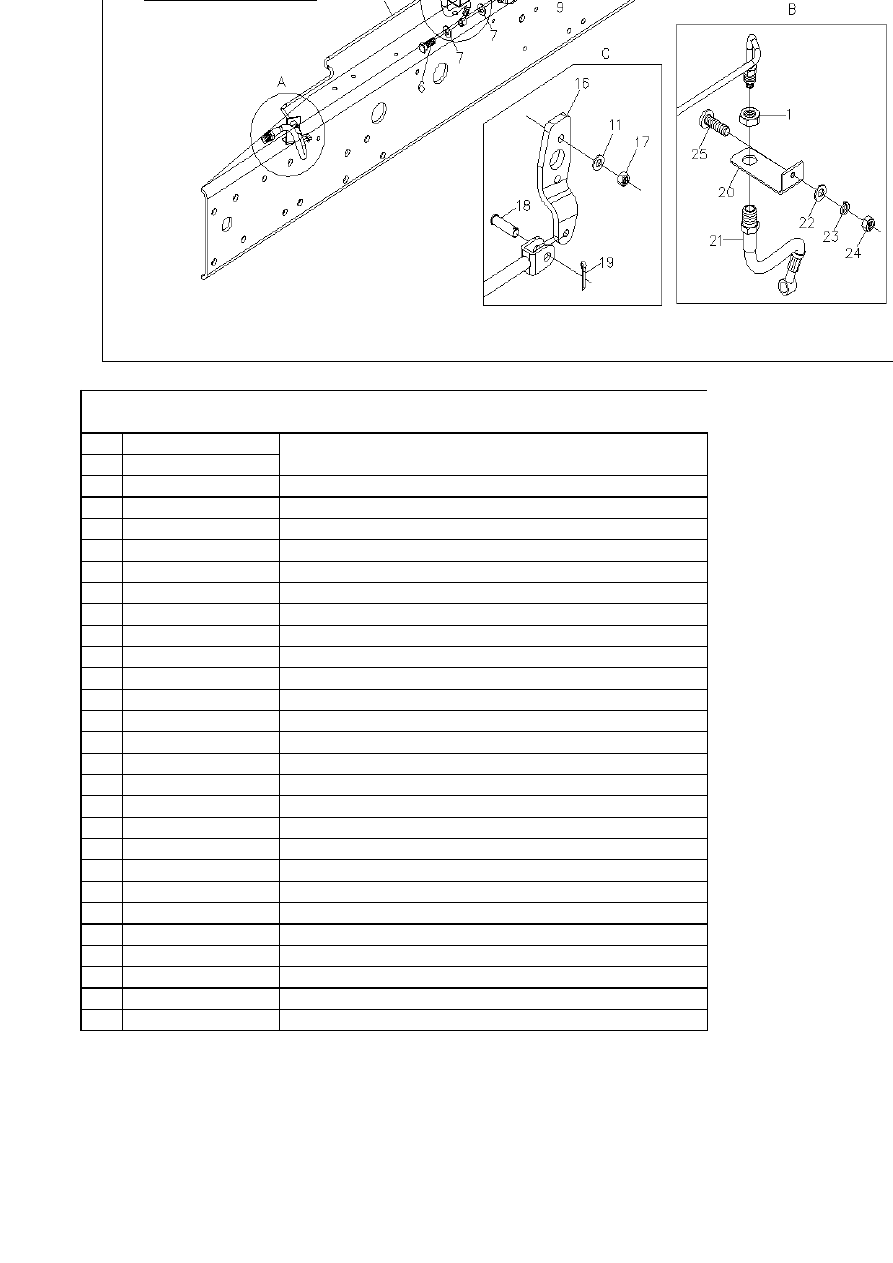

1S41711620000

Clutch operation device assy

1

Q80220

Hexagon thin nuts

2

1124116200003

Oil pipe bracket

3

Q2140840

Cross recessed pan head screw

4

1124116200005

Front connecting hose assy

5

1124116200002

Rear pipe assy

6

Q81814

Hollow screws

7

Q72314

Sealing washer

8

Q150B1030

Hexagon head bolt

9

1417116200303

Clutch boost assy

10

1125116200004

Steering boosting cylinder bracket

11

Q40110

Plain washer

12

Q40310

Spring washer

13

Q340B10

Hex nut - type 1

14

Q40314

Spring washer

15

Q151B1435

Hexagon head bolt--fine thread

16

1417116200304

Clutch rocкer arm

17

Q33210

2-shaped all metal hex lock nut

18

Q5101030

Axis pin

19

Q5003222

Split pin

20

1417016200004

Rear hose bracket

21

1417116200305

Rear connecting hose assy

22

Q40108

Plain washer

23

Q40308

Spring washer

24

Q340B08

Hex nut - type 1

25

Q150B0825

Hexagon head bolt

1620-1S41711620000

离合器操纵装置 Clutch operation device

标号

零部件代号

Part Name and Standards

Order

Part No

Vehicle boby

1

1B24951000065

Gearshift rod seat bracket

2

1B24953000147

Lower support bracket assy

3

Q1460620

Hexagon head bolt, spring washer and flat washer combination

4

1B24953000150

Middle relay bracket assy

5

1B24953000155

Left relay bracket

6

1B24953000160

Right relay bracket

7

1B24953000126

Sound upper bracket assy

8

1B24953000079

Front handle bracket assy

9

1B24953000138

Sound lower bracket assy

5000-1SB2495000101

车身本体-4 Vehicle boby(4)

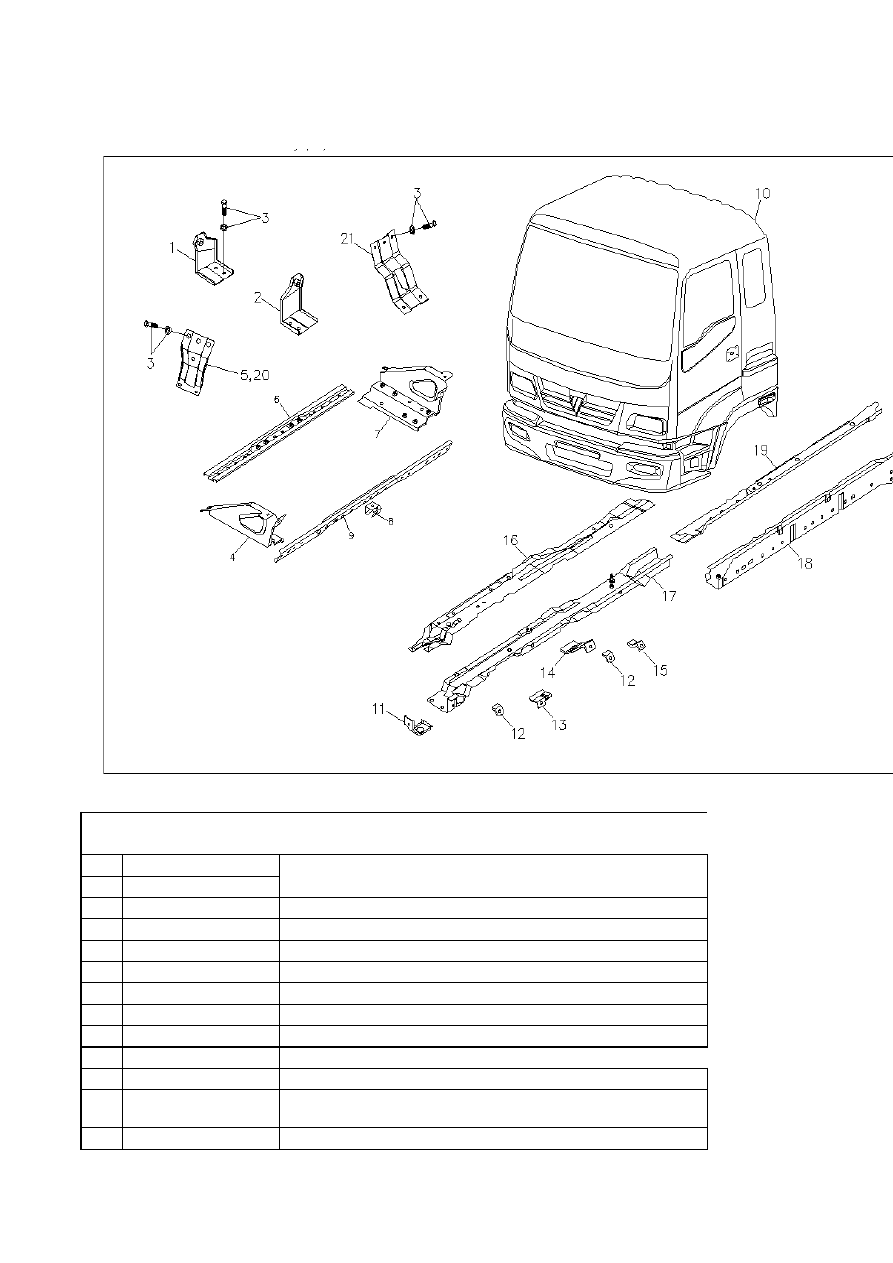

1SB2495000101

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2495000101

Vehicle boby

1

1B24954000095

Overhead box bracket assy(LH)

2

1B24954000094

Overhead box bracket assy(RH)

3

Q1460620

Hexagon head bolt, spring washer and flat washer combination

4

1B24957000061

Sundries bracket side plate assy (LH)

5

1B24957000033

Front renforcement beam support bracket (LH)

6

1B22057000065

Sundries front connecting plate assy

7

1B24957000062

Sundries bracket side plate assy (RH)

8

1B24957000070

Sundries middle bracket assy

9

1B24957000067

Sundries rear connecting plate assy

10

1B24950000002

Cabin weding assy(meltic)

5000-1SB2495000101

车身本体-3 Vehicle body(3)

11

1B24953000112

Instrument panel upper cross member bracket 1

12

1B24953000113

Instrument panel upper cross member bracket 2

13

1B24953000115

Instrument panel upper cross member bracket 3

14

1B24953000117

Instrument panel upper cross member bracket 4

15

1B24953000120

Instrument panel upper cross member bracket 5

16

1B24953000101

Instrument panel upper cross member left side outer plate

17

1B24953000105

Instrument panel upper cross member left side inner plate assy

18

1B24953000106

Instrument panel upper cross member right side inner plate ass

19

1B24953000102

Instrument panel upper cross member right side outer plate ass

20

1B24957000034

Front reinforcing beam bracket (RH)

21

1B24957000037

Bracket, rear reinforcing beam

标号

零部件代号

Part Name and Standards

Order

Part No
1S125135501H1

Brake master cylinder

1

1417035500003

Brake master cylinder

3550-1S125135501H1

制动总泵 Brake master cylinder

2

1417035600167

Sealing gasket

3

1110835613801

Hexagon head plug

4

Q617B16

Hexagon head plug

5

1417035600159

Sealing gasket

6

NMO14×265G

Rubber O-ring seal

7

1417035600121

Sealing gasket

8

1417035600176

Ferrule-type right-angled reducing straight connector

9

1417035600175

Ferrule-type right-angled reducing straight connector

10

Q150B0835

Hexagon head bolt

11

Q40108

Plain washer

12

Q40308

Spring washer

13

Q340B08

Hex nut - type 1

14

1310835600032

Nylon pipe assy - from brake valve to air pressure gauge

15

1310835600029

Nylon pipe assy - from brake valve to air pressure gauge

16

1417035600196

Union elbow--Body

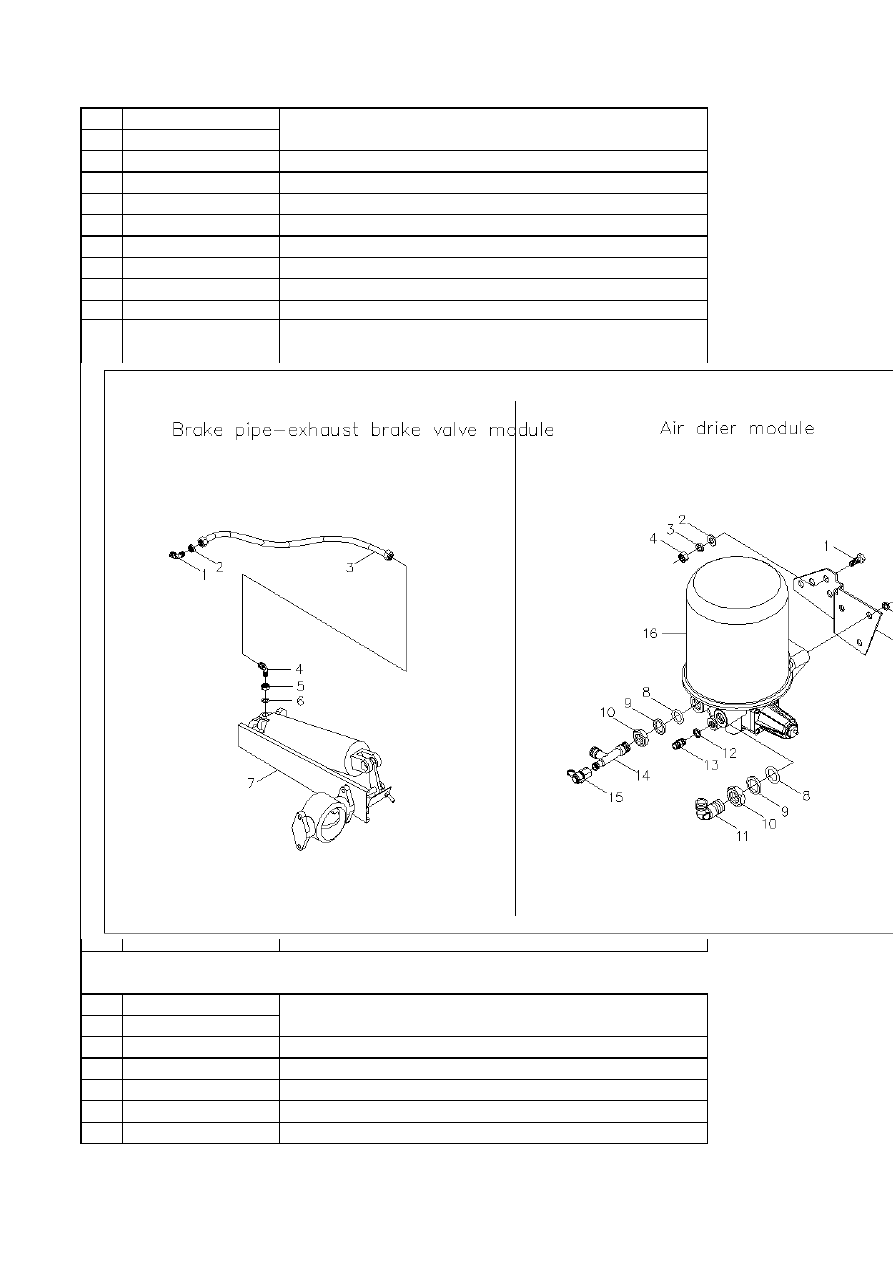

3500-1S41703564100

制动管路-排气制动阀组件 Brake pipe-exhaust brake valve module

标号

零部件代号

Part Name and Standards

Order

Part No
1417035641001

Exhaust brake valve instllation diagram

1

Q81406

Bulkhead union elbow--Body

2

Q351B12

Hexagon thin nut

3

1417035600173

Valve rubber tube assy

4

1417035600216

Union elbow--Body

5

1417035600219

Pressing plate nut

6

NMO08X18G

Rubber O-ring seal

7

1417035600107

Exhaust brake valve assy

标号

零部件代号

Part Name and Standards

Order

Part No
1417035643001

Air drier installation diagram

1

Q150B1225

Hexagon head bolt

2

Q40112

Plain washer

3

Q40312

Spring washer

4

Q340B12

Hex nut - type 1

1S41703564300

干燥器组件 Air drier module

5

Q151C1230

Hexagon head bolt--fine thread

6

Q40312

Spring washer

7

1417035600071

Dryer angular bracket

8

NMO20×265G

Rubber O-ring seal

9

1417035600120

Sealing gasket

10

Q351B22T15

Hexagon thin nut-fine thread

11

1417035600058

Bulkhead union elbow--Body

12

1417035600159

Sealing gasket

13

Q80408

Straight thread connector--Body

14

1417035643002

Ferrule-type tee-fitting

15

1417035600031

Test connector

16

1417035600070

Combination air dryer assy

标号

零部件代号

Part Name and Standards

Order

Part No

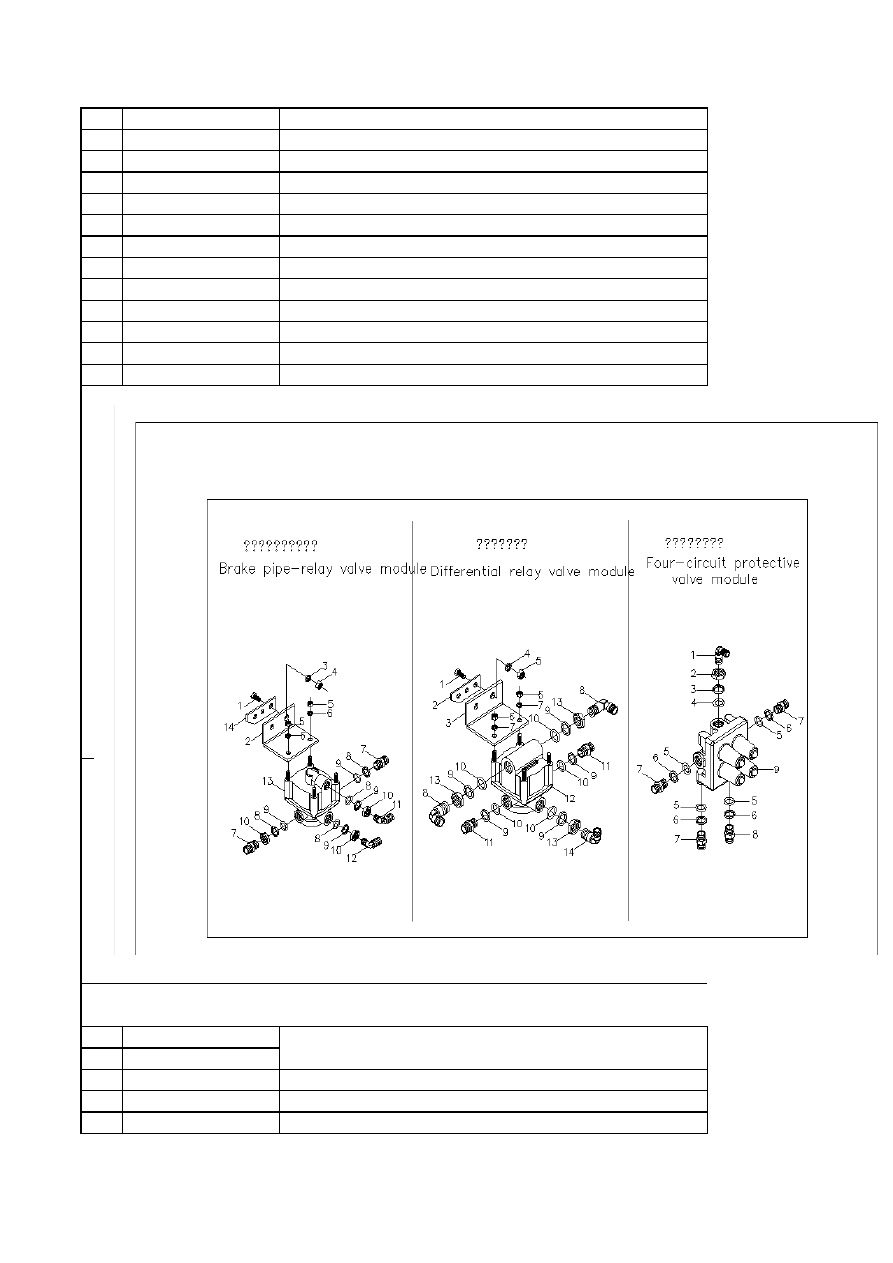

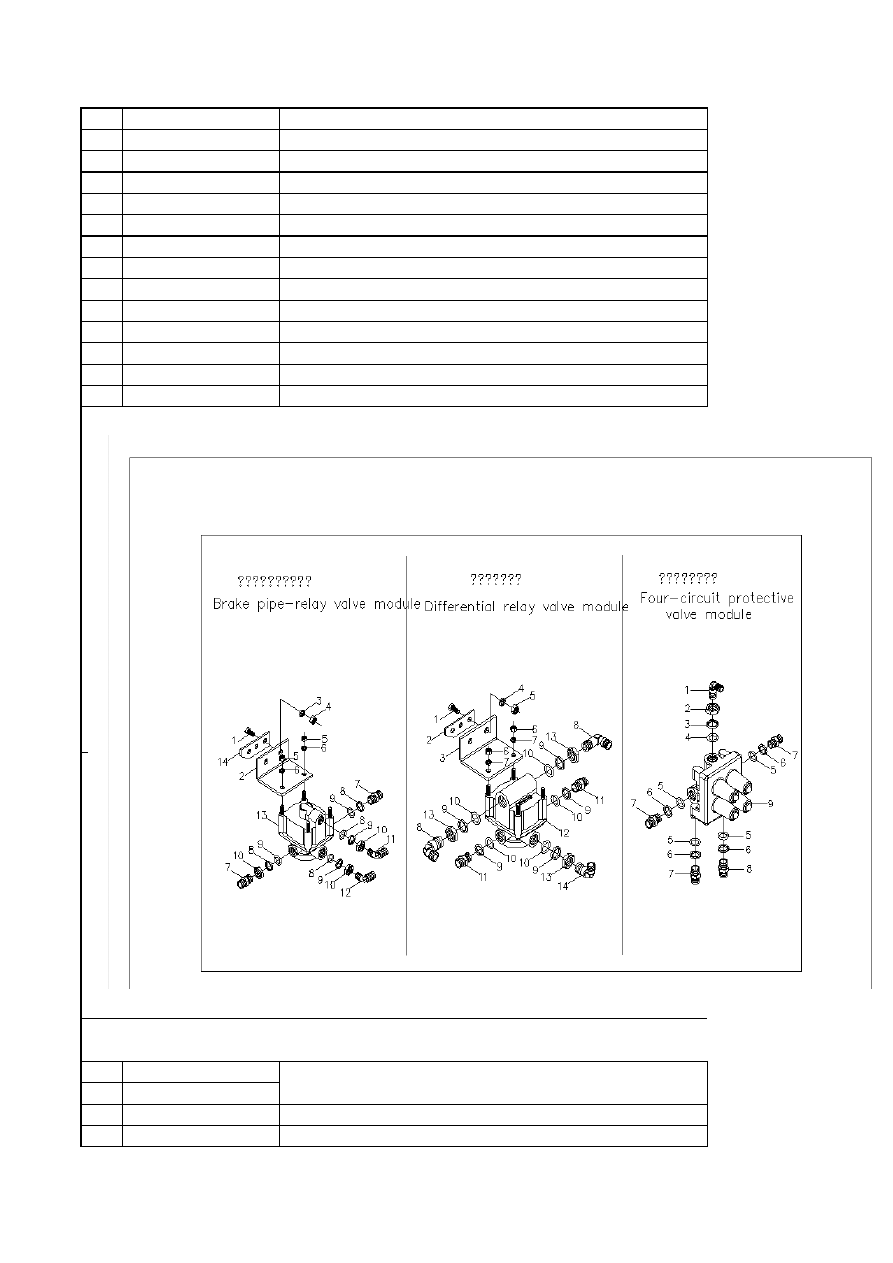

1124135682701

Relay module installtion diagram

3500-1S12413562700

制动管路－继动阀组件 Brake pipe-Relay valve module

1

Q150B1040

Hexagon head bolt

2

1417035680092

Bracket of relay valve

3

Q40310

Spring washer

4

Q340B10

Hex nut - type 1

5

Q340B08

Hex nut - type 1

6

Q40308

Spring washer

7

1417035600174

Ferrule-type right-angled reducing straight connector

8

1417035600120

Sealing gasket

9

NMO20*265G

Rubber O-ring seal

10

Q351B22T15

Hexagon thin nut-fine thread

11

1324035600006

Union elbow--Body

12

1324035680019

Straight thread elbow--Body

13

1417035600091

Relay valve

14

1417035600183

Bracket backing plate

标号

零部件代号

Part Name and Standards

Order

Part No
1315035682802

Differential relay valve module installtion diagram

1

Q150B1035

Hexagon head bolt

1S31503562800

差动继动阀组件 Differential relay valve module

2

1417035600183

Bracket backing plate

3

1417035600092

Bracket of relay valve

4

Q340B10

Hex nut - type 1

5

Q40310

Spring washer

6

Q340B08

Hex nut - type 1

7

Q40308

Spring washer

8

1324035600006

Union elbow--Body

9

1417035600120

Sealing gasket

10

NMO20×265G

Rubber O-ring seal

11

1417035600174

Ferrule-type right-angled reducing straight connector

12

1115035600033

Dual relay valve

13

Q351B22T15

Hexagon thin nut-fine thread

14

1417035600027

Ferrule-type right-angled reducing connector

标号

零部件代号

Part Name and Standards

Order

Part No
1417035615001

Four-circuit protective valve module installtion diagram

1

1417035600058

Bulkhead union elbow--Body

2

Q351B22T15

Hexagon thin nut-fine thread

1S41703561500

四回路保护阀组件 Four-circuit protective valve module

3

1417035600120

Sealing gasket

4

NMO20×265G

Rubber O-ring seal

5

NMO14×265G

Rubber O-ring seal

6

1417035600121

Sealing gasket

7

1417035600175

Ferrule-type right-angled reducing straight connector

8

1417035600057

Ferrule-type right-angled reducing straight connector

9

1417035600053

Four-circuit protective valve

标号

零部件代号

Part Name and Standards

Order

Part No

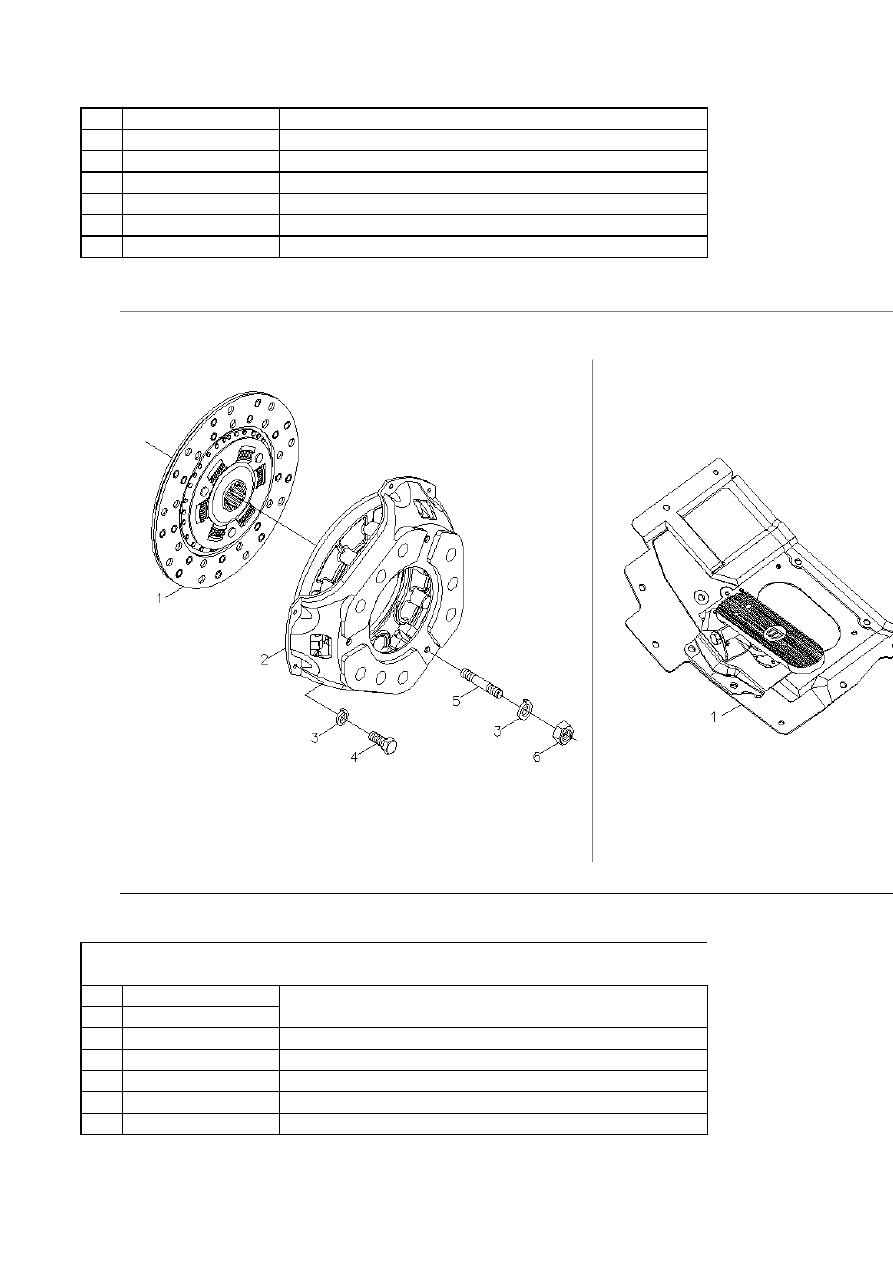

1S12411610101

Clutch operation assy

1

1417116100401

Clutch driven disc assy

2

1124116100001

Clutch pressure plate assy

3

Q40310

Spring washer

4

Q1841080

Hexagon flange bolt

1610,3540-1S12411610101

离合器装置 Clutch device

5

Q1201080

Double end stud

6

Q340B10

Hex nut - type 1

标号

零部件代号

Part Name and Standards

Order

Part No

1

1124135400001

Brake pedal assy

标号

零部件代号

Part Name and Standards

Order

Part No

1S12413540000

踏板及吊挂 Pedal hanger

6810-1SB2496810103

驾驶员座椅Driver's seat,1SB2496910103前排座椅 Front row seat ,1SB2497040101卧铺装置

Sleeper device

1

1B24969100602

Seat back assy

2

1B24969100605

Heavy truck angle adjuster assy(right)

3

1B24969100601

Seat pad assy

4

Q1461025

Hexagon head bolt, spring washer and washer seaming

5

Q32008

Hexagon flange nut

6

1B24969100603

Seat pedestal mechanism assy

7

1B24969100011

Codriver seat assy

8

1B24969100301

Middle seat pad assy

9

Q1460825

Hexagon head bolt, spring washer and flat washer combination

10

Q32010

Hexagon flange nut

11

1B24969100302

Middle seat back assy

12

1B24969100012

Middle seat assy

13

1B24968100601

Seat pad assy

14

Q1461025

Hexagon head bolt, spring washer and washer seaming

15

Q32010

Hexagon flange nut

16

1B24968100670

Seat bracket assy

17

1B24968100501

Driver seat lifter assy

18

1B24968100018

Heavy truck angle adjuster assy, LH

19

1B24968100461

Waist adjusting handle

20

1B24968100602

Seat back assy

21

1B24968100008

Driver seat assy

22

1B24969100303

Glove box assembly

23

1B24969100305

Angle adjuster assy(right)

24

1B24969100304

Nylon ring

25

1B24970400001

Sleeper cushion assy

标号

零部件代号

Part Name and Standards

Order

Part No

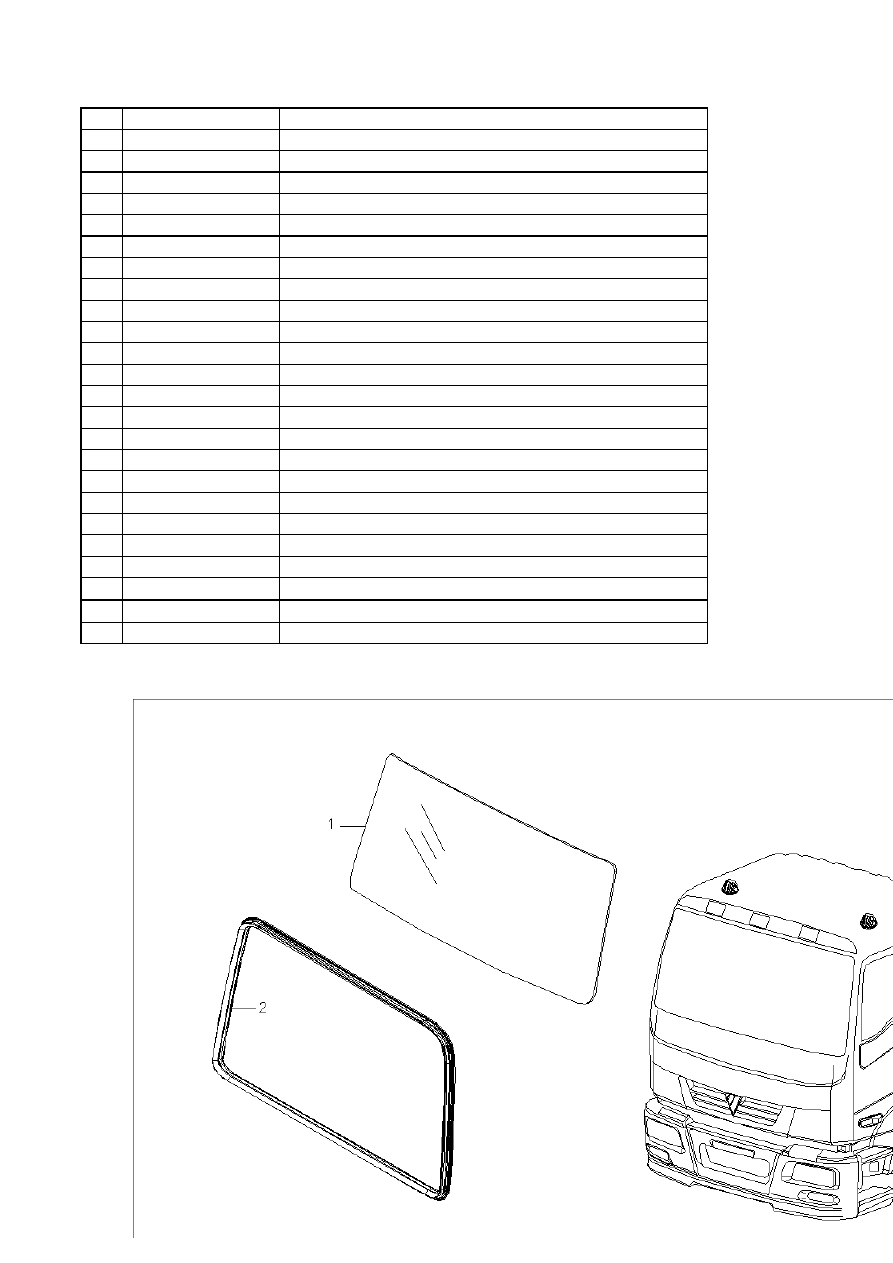

1SB2495210101

Louver part

1

1B24952100001

Front windshield

2

1B24952100002

Front windshield weatherstrip

5210-1SB2495210101

风窗零部件 Louver part

标号

零部件代号

Part Name and Standards

Order

Part No

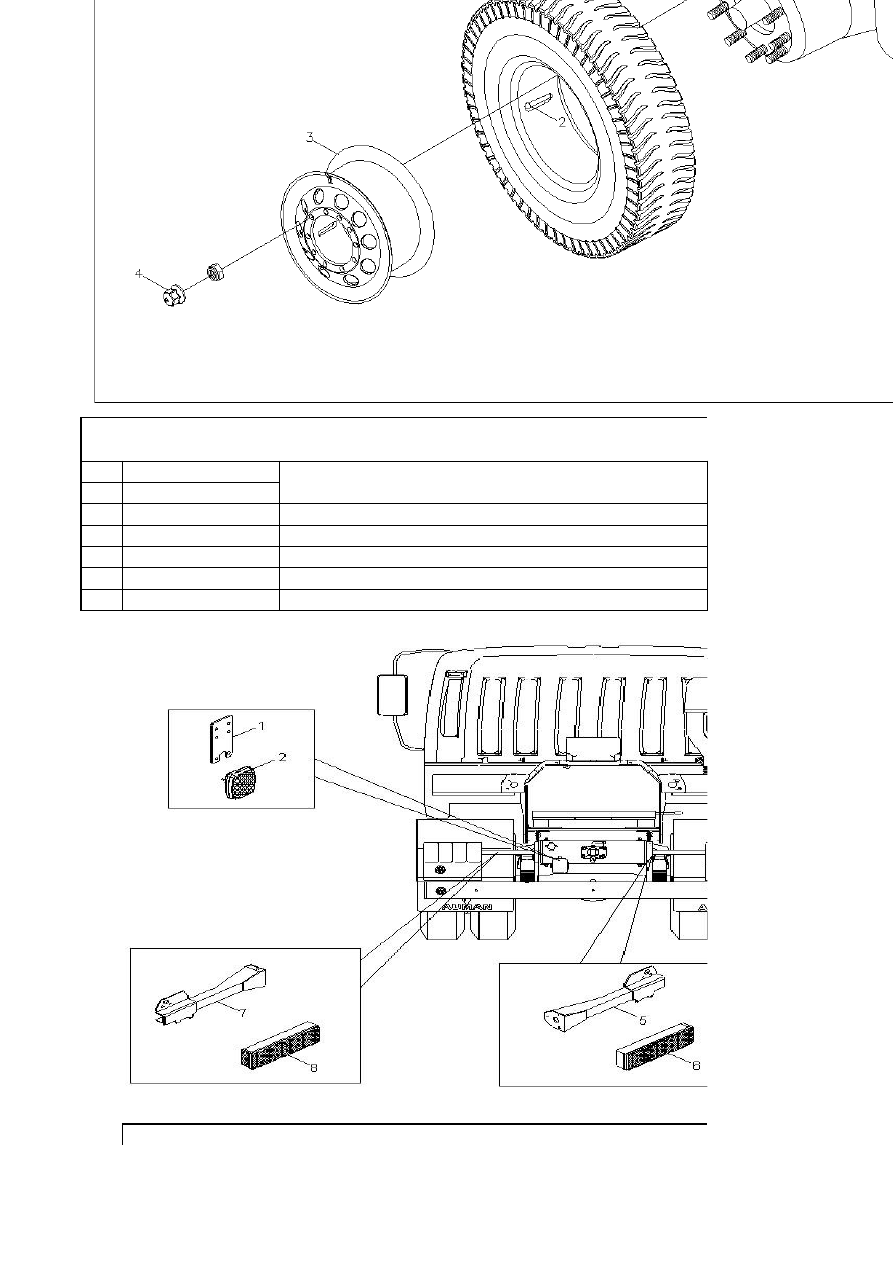

1S32403110000

Wheel and tire (off-road pattern)

1

L1200-2018GC

Tire assy(off-road pattern)

2

1417031100003

Inflation valve and cap

3

1417031100001

Wheel assy

4

1417031180001

Wheel nut cover

3650-1S32413650000 Rear wall lamps

3110-1S32403110000

车轮及轮胎(越野花纹）Wheel and tire (off-road pattern)

3650-1S32413650000 Rear wall lamps

Order

Part Name and Standards

1

Fixing bracket, rear fog lamp

2

Rear fog lamp

3

Side mark lamp

4

Back-up lamp

5

Fixing bracket of Right combination rear lamp

6

Right combination rear lamp

7

Fixing bracket of left combination rear lamp assy

8

Left combination rear lamp

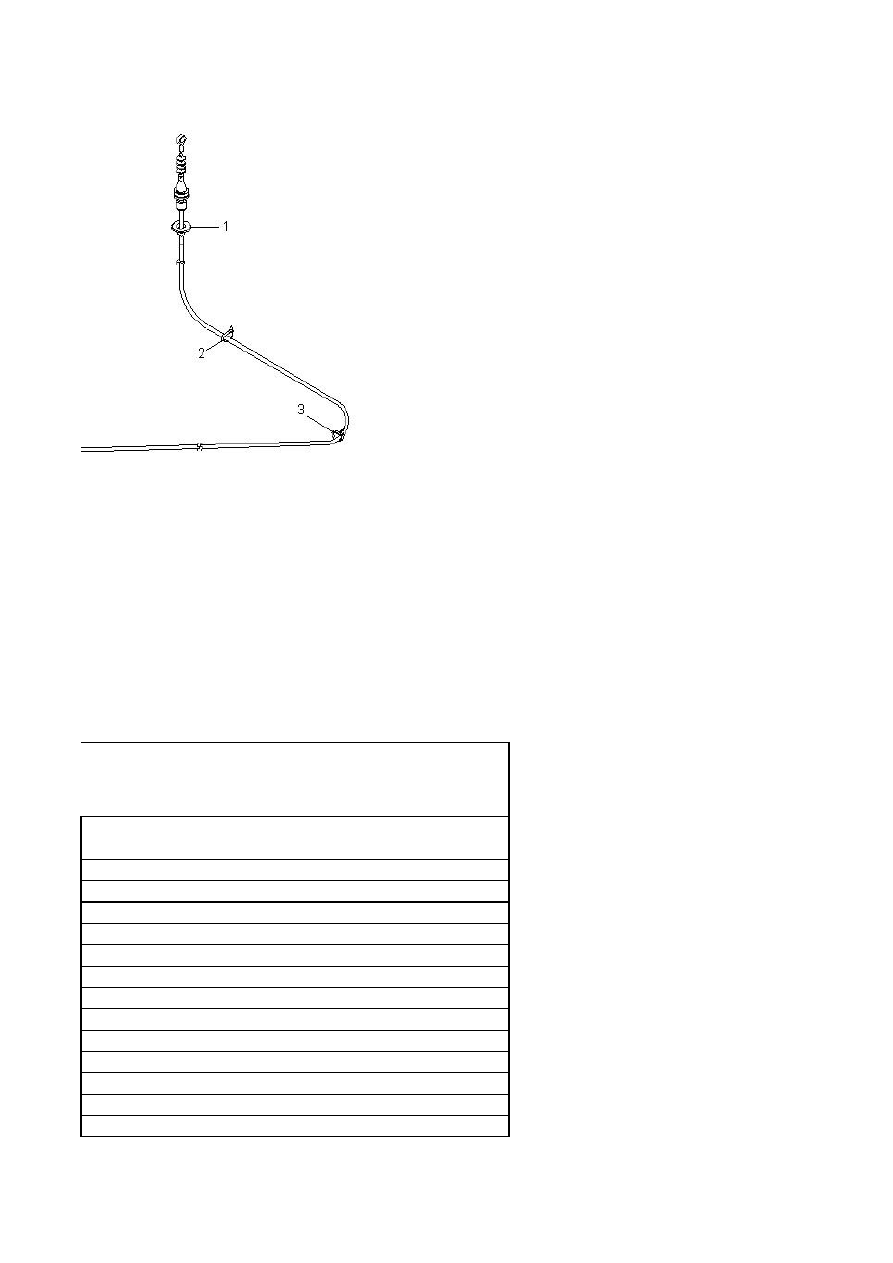

Русский вариант

Узел акселератора
Трос акселератора
Хомут пластиковый троса акселератора
Хомут пластиковый троса акселератора
Пневмоцилиндр остановки двигателя
Пружина возвратная
Кронштейн крепления троса управления заслонкой
Шплинт
Шайба
Болт
Гайка
Ось механизма управления заслонкой
Шайба пружинная

)Acceleration transmision device (chasis part)
