Foton BJ3251DLPJB. Каталог запасных частей - часть 3

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2498210101

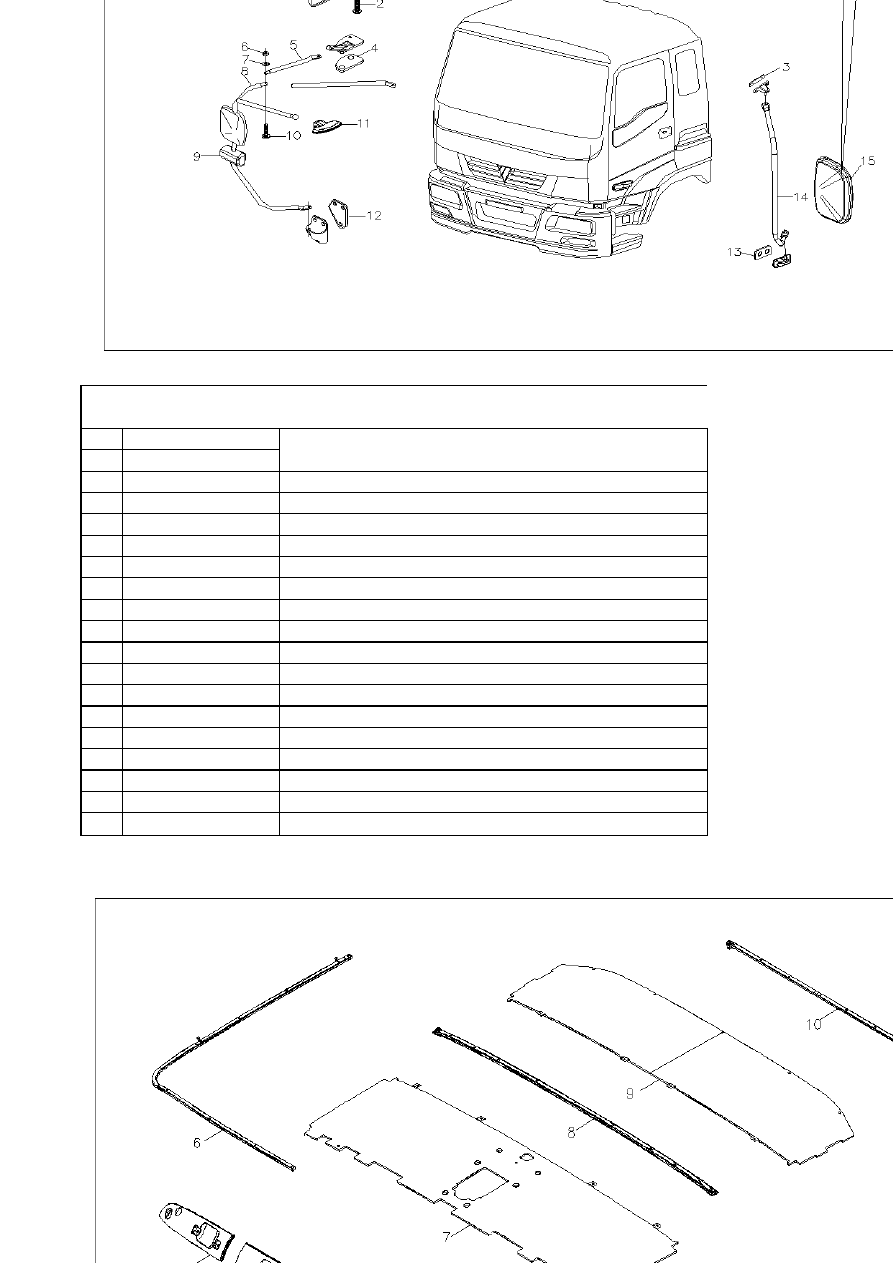

Rear-view mirror

1

1B24982100000

Inner rear-view mirror assy

2

Q2300620

Cross recessed pan head screw

3

1B24982100007

Upper pivot backing plate, left rear-view mirror

4

1B24982100022

Right rear view-mirror upper suport cushion

5

1B24982121009

Right rear view-mirror bracket assy

6

Q394B08F31

Nut

7

Q40108

Plain washer

8

1B24982180011

Right rear view-mirror lower bracket assy

9

1B24982180012

Wide-angle mirror

10

Q1840830F31

Hexagon head flange bolt

11

1B24982100014

Right side lower view mirror assy

12

1B24982100033

Lower pivot right rearview mirror

13

1B24982100008

Lower pivot backing plate, left rear-view mirror

14

1B24982180010

Left rear view-mirror bracket assy

15

1B24982100017

Right rear view-mirror sub assy

16

1B24982180016

Rear-view mirror warning label

8210-1SB2498210101

后视镜（平顶）Rear-view mirror(Flat roof)

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2495720401

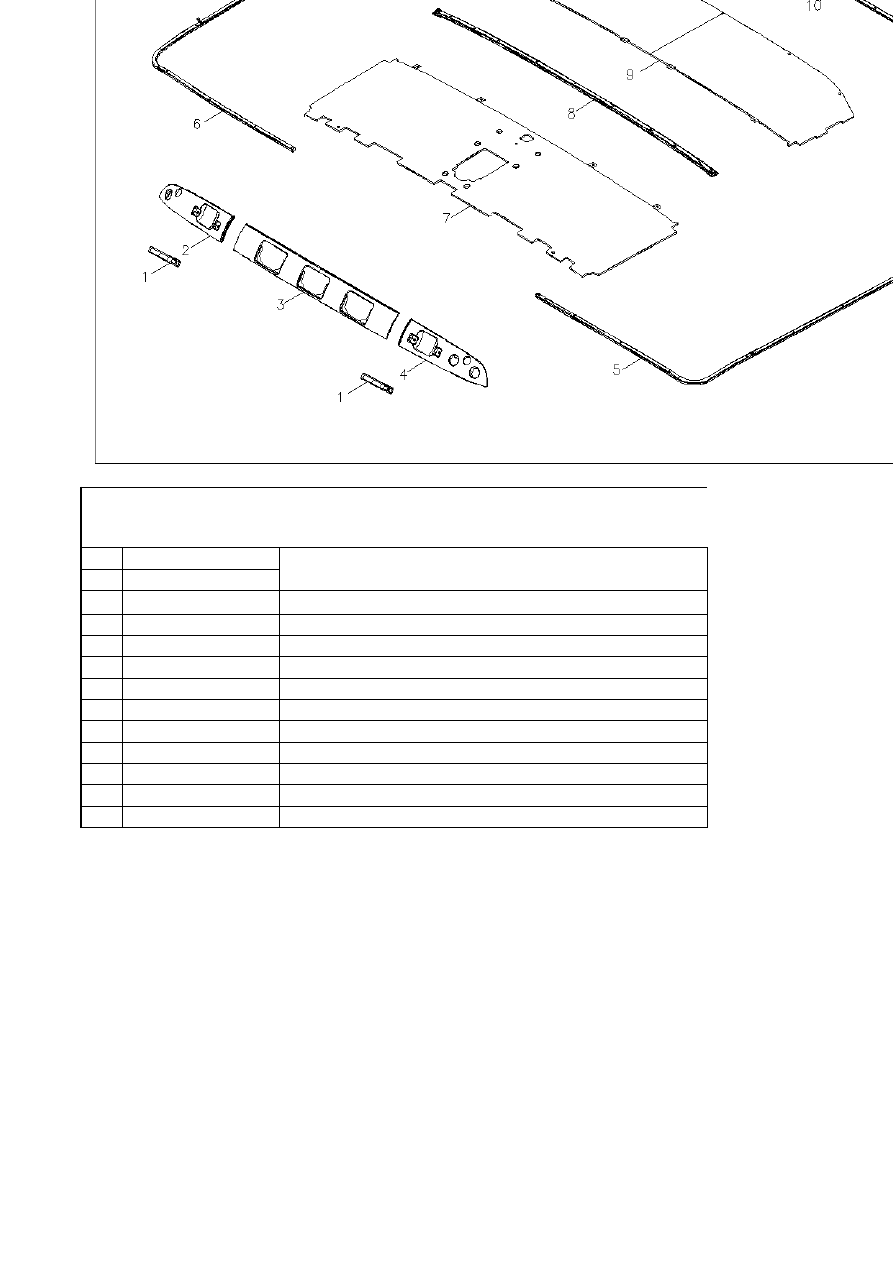

Roof accessories

1

1B24957200024

Roof front handrail assy

2

1B24957200007

Front roof right outer trim panel

3

1B24957210006

Front roof middle outer trim panel

4

1B24957200006

Front roof left outer trim panel

5

1B24957200011

Left front door curtain guide rail assy

6

1B24957200012

Front window curtain rail assy (RH)

7

1B24957210001

Front molding proof inner trim panel

8

1B24957200013

Middle curtain guide rail assy

9

1B24957200002

Rear molding proof inner trim panel

10

1B24957200014

Rear curtain guide rail assy

5720-1SB2495720401

顶盖附件 Roof accessories

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2495610201

Side panel accessories

1

1B24956100013

Rear wall inner guard board assy

2

1B24956100002

Plastic bolt

3

1B24956100001

Plastic nut

4

1B24954100009

bayonet catch, inner guard board

5

1B24956100007

Rear window glass weatherstrip

6

1B24956100006

Rear window glass

7

1B22056100005

Rear wall acoustic panel

8

1B24956100008

Stopper, rear wall

5610-1SB2495610201

后围附件 Side panel accessories

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2498450101

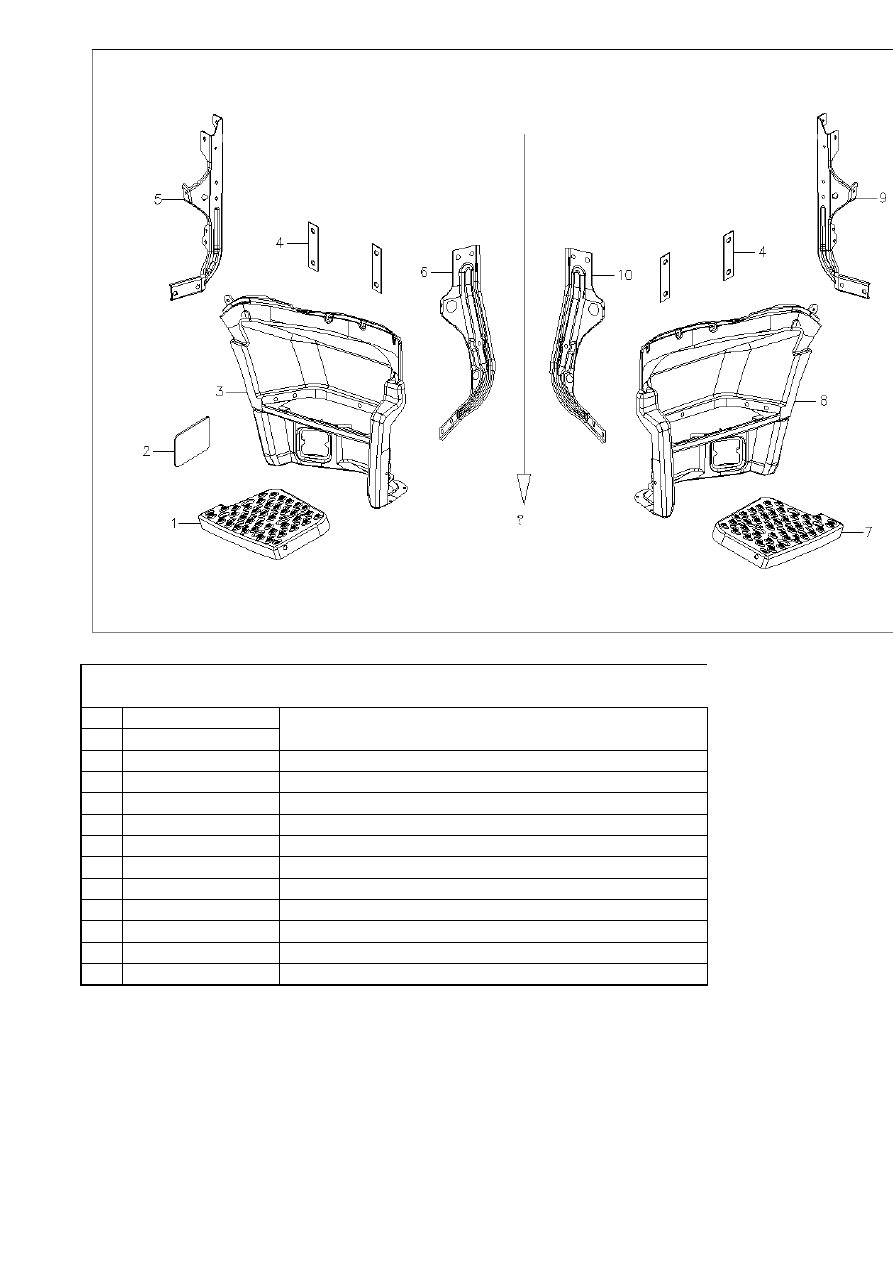

Step panel-body part

1

1B24984500012

Right upper pedal cushion

2

1B24984500024

Cover board

3

1B24984500001

Cover,RH upper step panel

4

1B24984500004

Middle bracket

5

1B24984500008

Front bracket (RH)

6

1B24984500010

Right rear bracket

7

1B24984500011

Left upper pedal cushion

8

1B24984500000

Left upper pedal cover

9

1B24984500007

Front bracket (LH)

10

1B24984500009

Left rear bracket

8450-1SB2498450101

脚踏板-车身部分 Step panel-body part

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2498450204

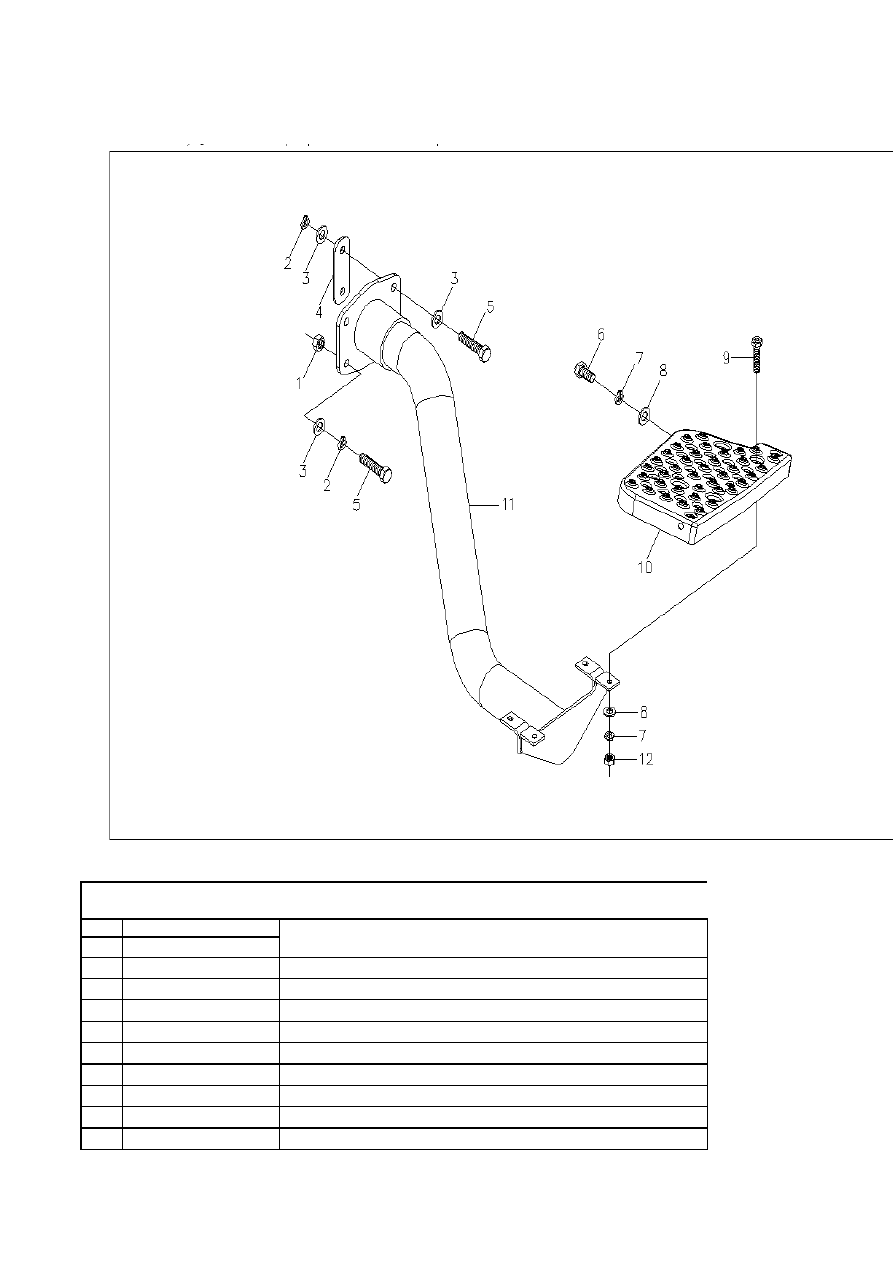

Pedal-part of frame- BJ3241DLPJB

1

Q340B12

Hex nut - type 1

2

Q40312

Spring washer

3

Q40112

Plain washer

4

1B24984510020

Backing plate

5

Q150B1245

Hexagon head bolt

6

Q150B1260

Hexagon head bolt

7

Q40308

Spring washer

8

Q40108

Plain washer

8450-1SB2498450204

脚踏板-车架部分-BJ3241DLPJB Step panel-frame part

9

Q2140825

Screw

10

1B24984580014

Pedal washer(Right, lower)

1B24984580016

Right lower Pedal washer

11

1B24984510017

Bracket pipe assy

12

Q32008

Hexagon flange nut

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2495000102

Vehicle boby

1

1B24953000009

front wall front board assy

2

1B24953000001

Welded front wall assy

3

1B24961000007

Left front door installation assy

4

1B24951000005

Welded floor assy

5

1B24961000008

Right front door installation assy

5000-1SB2495000101

车身本体-1 Vehicle boby(1)

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2495000101

Vehicle boby

1

1B24957000050

Roof front beam assy

2

1B24957000001

Welded roof panel assy

3

1B24954000010

Right side panel weding assy

4

1B24956000001

Rear wall welded assy

5

1B24954000009

Left side panel weding assy

5000-1SB2495000101

车身本体-2 Vehicle boby(2)

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2496150201

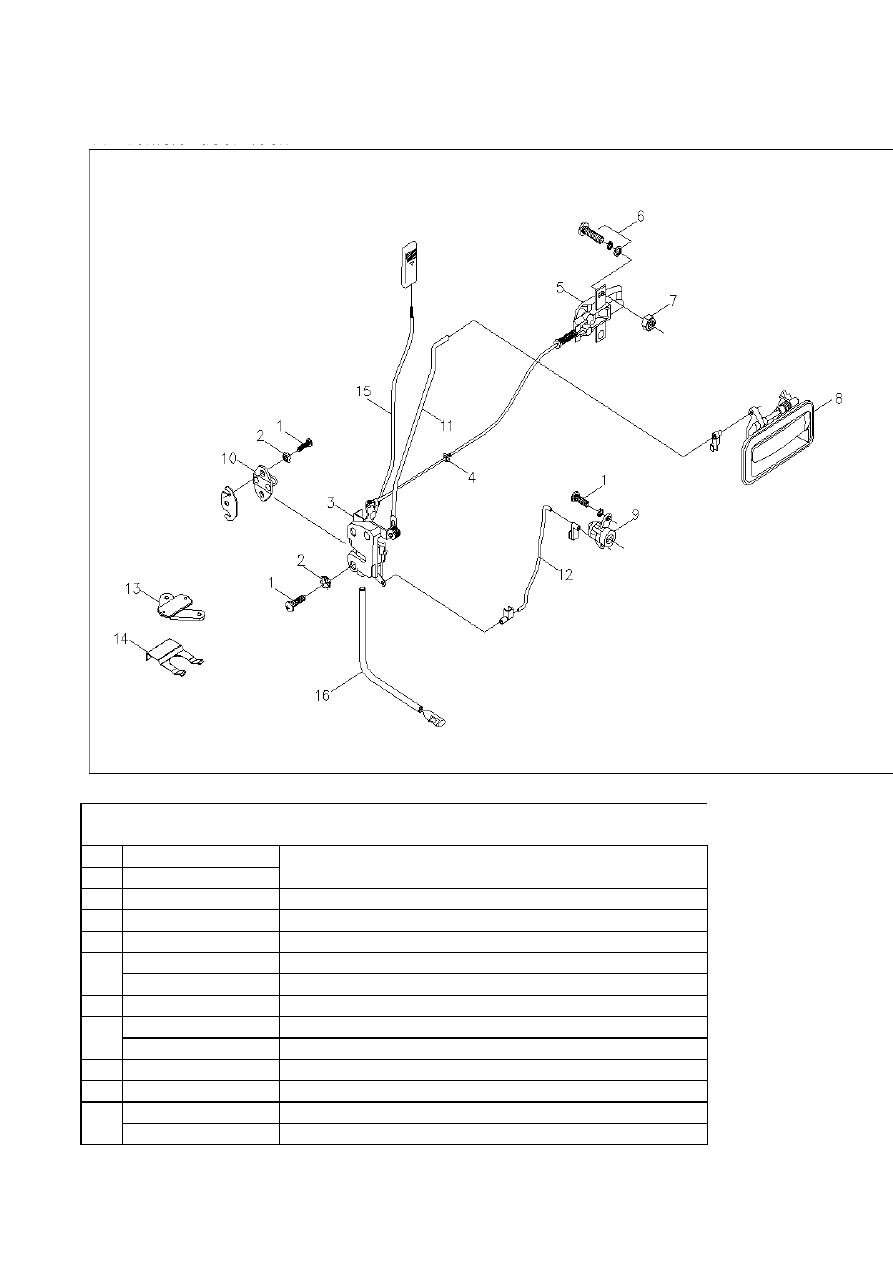

Vehicle door lock

1

Q2400612

Cross-recessed countersunk screws

2

Q41406

Cone saw locking washer

3

1B24961500111

Vehicle door lock assy(front,left)

1B24961500211

Vehicle door lock assy(front,right)

4

1B24961500012

Fixing seat

5

1B24961500131

Left inner open handle assy

1B24961500132

Right inner open handle assy

6

Q2300516

Cross-recessed pan head screw and washer combined parts

7

Q32006

Hexagon flange nut

8

1B24961500041

Left outer open hanle assy

1B24961500042

Right outer handle assy

6150-1SB2496150201

门锁 Vehicle door lock

9

1B24961500091

Left lock core assy

1B24961500092

Right lock core assy

10

1B24961500051

Lock catch assy

11

1B24961500061

Left inner-locked pull rod

12

1B24961500071

Left inner-opened pull rod

13

1B24961500081

Left transmission mechanism assy

1B24961500082

Right transmission mechanism assy

14

1B24961500011

Fixing clip

15

1B24961500062

Right inner-locked pull rod

16

1B24961500072

Right inner-opened pull rod

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2208240103

Visor device

1

1B24982400004

Left sun visor assy

2

1B24982400005

Right visor assy

3

1B22082481015

Visor pedestal

4

Q2300616

Screw seaming

8240-1SB2208240103

遮阳装置 Visor device

5

1B24957200060

Plastic nut

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2498430101

Wheel mud-guard-Cabin

1

1B24984300023

Left wheel front mud-guard plate

2

1B24984300001

Left fender

3

1B24984300017

Left auxiliary wheel cover

4

1B24984300004

Left fender bracket assy

5

1B24984300027

Upper mudguard of left wheel

6

1B24984300024

Front mudguard for right wheel

7

1B24984300028

Upper mudguard for right wheel

8

1B24984300002

Right fender

9

1B24984300018

Right auxiliary wheel cover

10

1B24984300008

Right fender bracket assy

11

1B24984300029

Bayonet catch ,mud-guard

12

1B24984300030

Bayonet catch seat,mud-guard

8430-1SB2498430101

车轮挡泥板

标号

零部件代号

Part Name and Standards

Order

Part No
1324122001001

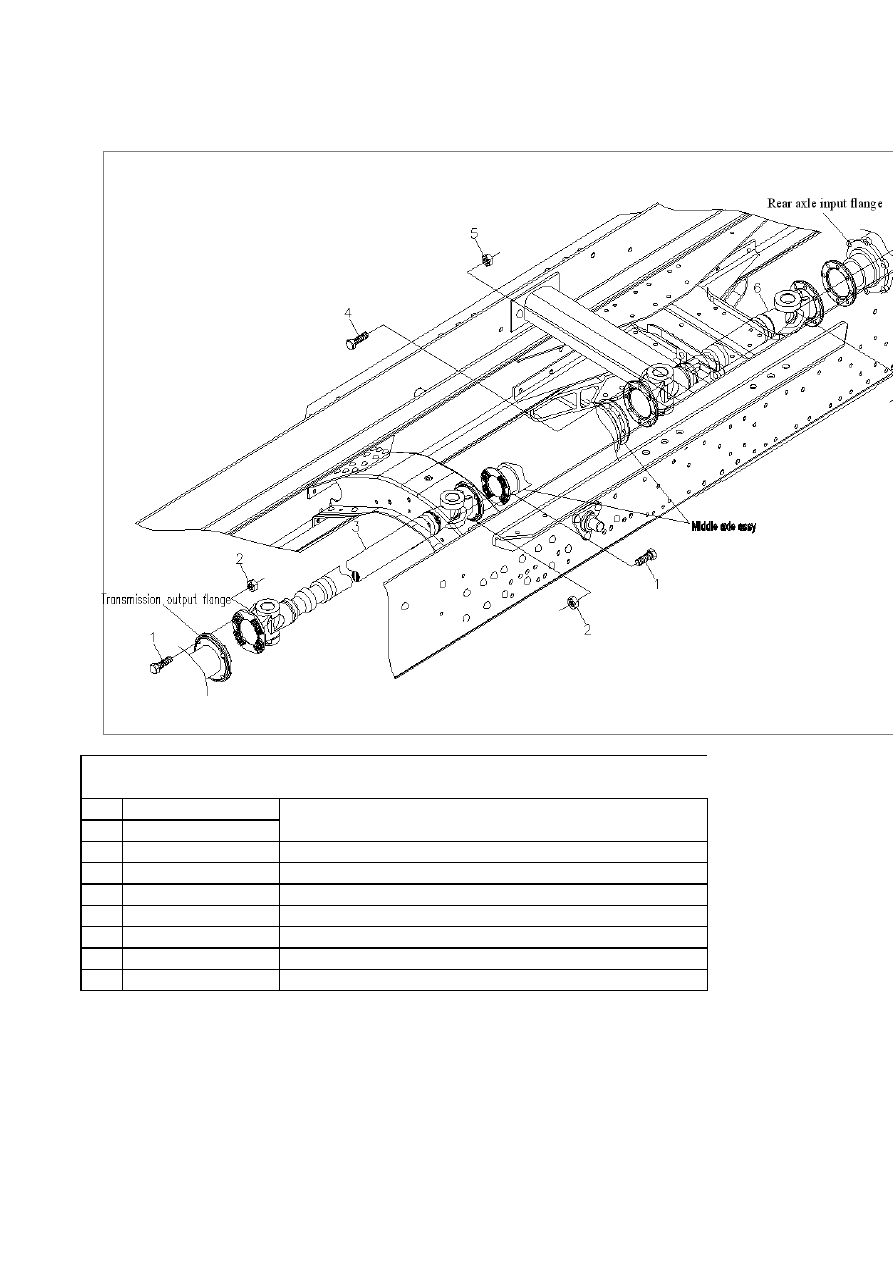

Propeller shaft installation diagram

1

Q151B1455TF2

Hexagon head bolt--fine thread

2

1417122080005

Locking nut

3

1324122001002

Propeller shaft assy

4

1417022000003

Hexagon nut

5

1417022000004

Locking nut

6

1124022000005

Propeller shaft of rear middle axle

2200-1S32412200000

传动轴 Propeller shaft

标号

零部件代号

Part Name and Standards

Order

Part No
1124117500001

Gearbox support

1

Q150B1445

Hexagon head bolt

2

Spring washer

3

Q340B14

Hex nut - type 1

4

1124117500005

Support bracket (RH)

5

Q150B1440

Hexagon head bolt

6

1417010100003

Engine front support

7

Q40108

Plain washer

8

Q40308

Spring washer

9

Q340B08

Hex nut - type 1

10

Q40112

Plain washer

11

Q40312

Spring washer

12

Q150B1220

Hexagon head bolt

13

1417017600004

Gearbox cross member assembly

1750-1S12411750000

变速器悬置 Transmission suspension

Q40314

14

Q40316

Spring washer

15

Q340B16

Hex nut - type 1

16

1124117500002

Left bracket assy

标号

零部件代号

Part Name and Standards

Order

Part No

1338117300010

Selector gear installatin diagram

1

1124117300002

Operation assy

2

1124117300003

Rubber dust boot

3

1124117300004

Heat insulating pressure plate

4

Q40208

Big washer

5

Q40308

Spring washer

6

Q150B0825

Hexagon head bolt

7

1124117300006

Gear-select upper pull rod and ball joint assy

8

1124117300005

Gearshift upper pull rod and Ball joint assy

1730-1S33811730000

变速操纵机构 Selector gear

9

Q340B10

Hex nut - type 1

10

Q40310

Spring washer

11

Q40110

Plain washer

12

Q151C1040TF2

Hexagon head bolt--fine thread

13

Q150B1090

Hexagon head bolt

14

1338117300001

Transform shaft assy of Gear shift operation

标号

零部件代号

Part Name and Standards

Order

Part No
1324117200010

Transmission operation mechanism installtion diagram

1

1324117200004

Gear-select front pull rod and ball joint assy

2

1327117200007

Gear-select rear pull rod and ball joint assy

3

1327117200006

Gear-select rear pull rod and Ball joint assy

4

1124117200019

Rear gearshift shaft with rocker arm assy

5

Q150B1040

Hexagon head bolt

6

Q40310

Spring washer

7

Q340B10

Hex nut - type 1

1720-1S324117200H2

变速器操纵机构Transmission operation mechanism

8

1124117200012

Rear pull rod with ball jiont assy, gear shift

9

Q340B08

Hex nut - type 1

10

Q40308

Spring washer

11

Q40108

Plain washer

12

1124117200013

Gearshift-selecting rocker arm

13

Q150B0850

Hexagon head bolt

14

1124117200011

Gear-select rear pull rod and ball joint assy

15

1124117200009

Gear-select seat with rocker arm assy

16

1327117200005

Side transform shaft seat assy of gear shift operation

17

1417117200504

Gear-select rear pull rod and ball joint assy

18

1124117200116

Gearshift lay-out

19

Q341B10

Hex nut - type 1-fine thread

20

1124117200103

Handle ball assy

21

1417117200004

Connecting bracket

1630-1S12411630000

离合操纵机构Clutch operation mechanism

标号

零部件代号

Part Name and Standards

Order

Part No
1S11081630000

Clutch operation mechanism

1

Q150B0820

Hexagon head bolt

2

Q40308

Spring washer

3

Q40108

Plain washer

4

1124116300006

Oil tank assy

5

Q340B10

Hex nut - type 1

6

Q40310

Spring washer

7

Q40110

Plain washer

8

1124116300003

Clutch Master cylinder

9

Q150B1060

Hexagon head bolt

10

Q72314

Sealing washer

11

Q81814

Hollow screws

12

1124116300004

Oil outlet pipe of clutch master cylinder

13

Q33008

All-metal prevailing torque hexagon nut with flange

14

1124116300007

Dust-proof board

15

1124116300002

Clutch pedal assy

16

1124116300005

Oil inlet pipe of clutch master cylinder

17

Q67522

Worm transmission hose clamp, type A

18

Q150B1020

Hexagon head bolt
