Foton BJ3251DLPJB. Каталог запасных частей - часть 2

12

Q40106

Plain washer

13

1B24951200093

Small cover of front floor

14

1B24951200053

Left front acoustic panel

15

1B24951200054

Right front acoustic panel

16

1B24951200057

Acoustic panel, RR LH

17

1B24951280002

Acoustic panel, RR RH

18

Q174B0816

Cross-recessed hexagon head bolt

19

Q340B08

Hex nut - type 1

20

Q40108

Plain washer

21

Q40308

Spring washer

22

1B24951200061

Bayonet catch

23

1B24951200044

Long circular hole cover on the floor left side

24

1B24951200046

Floor jut cover

25

1B24951200024

Sundries platform assy

26

1B24951280001

Long circular hole big cover on the floor jut

27

1B22051200051

Heat insulating mat, jut

28

1B24951200055

Heat insulating mat, left front

29

1B24951200056

Right front heat insulating mat

30

1B24951200059

Heat insulating mat, left rear

31

1B24951200060

Heat insulating mat, right rear

标号

零部件代号

Part Name and Standards

Order

Part No
1S32412800000

Frame assy

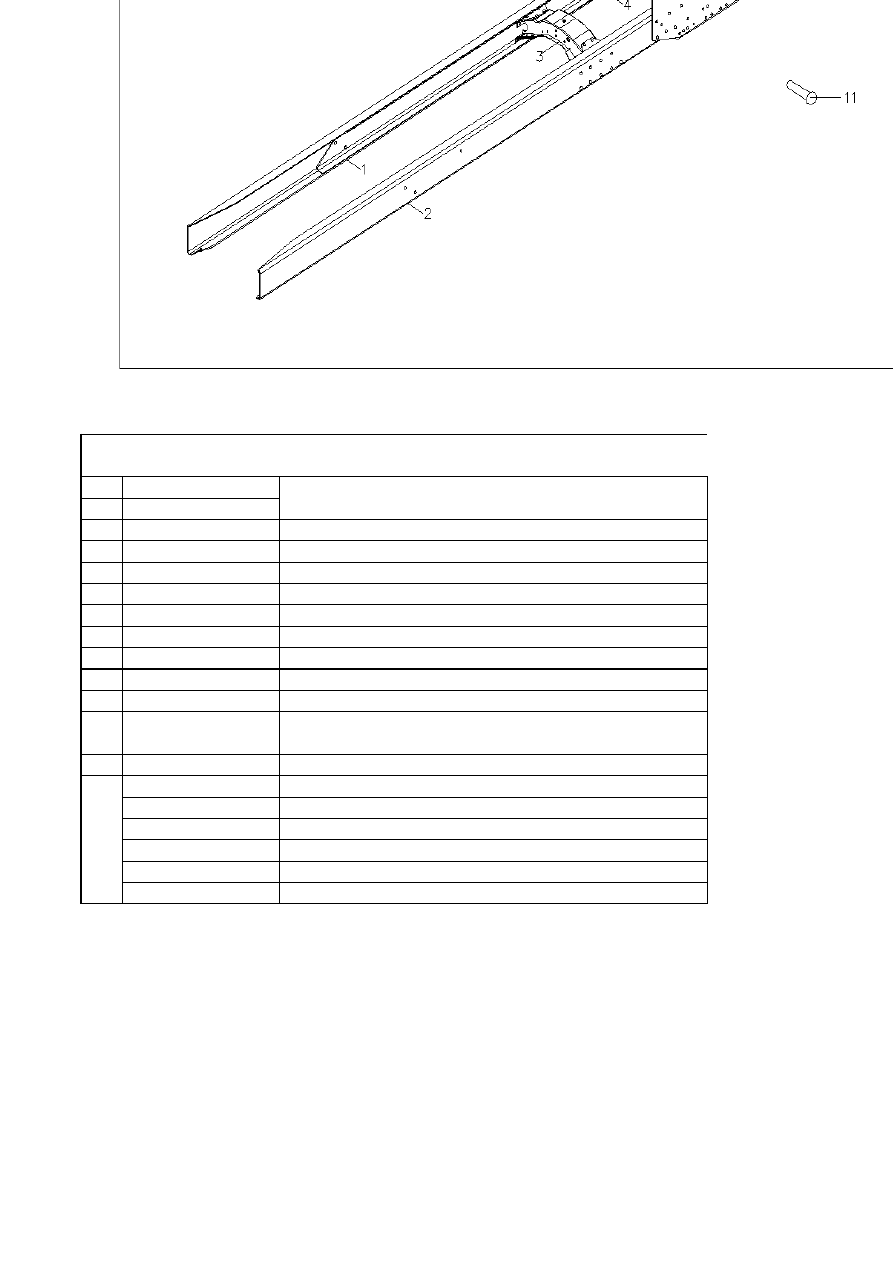

1

1324128000003

Right longitudinal member assy

2

1324128000002

Left longitudinal member assy

3

1124028000004

Second saddle-type beam assy

4

1124028000009

Middle pedestal

5

1124028000008

Third cross member assy

6

1324128000008

Connecting board

7

1124028000005

Bracket

8

1117028000010

Rear cross member assy

9

Q33414

Self-locking metal nut,style 1

10

1417028000025

Rear beam connecting bolt

11

Q4501232

Half circular head rivet

Q4501234

Half circular head rivet

Q4501238

Half circular head rivet

Q4501242

Half circular head rivet

Q4501248

Half circular head rivet

Q4501646

Half circular head rivet

2800-1S32412800000

车架总成 Frame assy

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2496120101

Front side vehicle door accessories

1

1B24961200112

Right door inner guard board assy

2

1B24961200169

Ashtray assy(RH)

3

1B24961200056

Lower trim panel assy of right window

4

1B24961200023

Right door glass assy

1B24961200022

Left door glass assy

5

1B24961200041

Left door glass sealing strip assy

1B24961200042

Right door glass sealing strip assy

6

1B24961200116

Ashtray assy(LH)

7

1B24961200017

Ashtray bracket

8

1B24961200118

Left inner handrail assy

1B24961200119

Right inner handrail assy

9

1B24961200020

Left inner handrail bracket

1B24961200021

Right inner handrail bracket

10

1B24961200055

Lower trim panel assy of left window

6120-1SB2496120101

前侧车门附件 Front side vehicle door accessories

11

1B24961200036

Left limiting clip

1B24961200066

Right limiting clip

12

1B24961200111

Left door inner guard board assy

13

1B24961200043

Weatherstrip of left door

1B24961200044

Weatherstrip of right door

14

1B24961200009

Lining plate, left door lower trim panel

1B24961200010

Lining plate, right door lower trim panel

15

1B24961200100

Lower trim panel of left door

1B24961200001

Lower trim panel of right door

16

1B24961200037

Left door window outer sealing strip assy

1B24961200038

Right door window out sealing strip assy

17

1B24961200049

Stick label of left door

1B24961200050

Stick label of right door

18

1B24961200039

Left door window inner sealing strip assy

1B24961200040

Right door window inner sealing strip assy

19

1B24961200120

User notice

5310-1SB2495310101

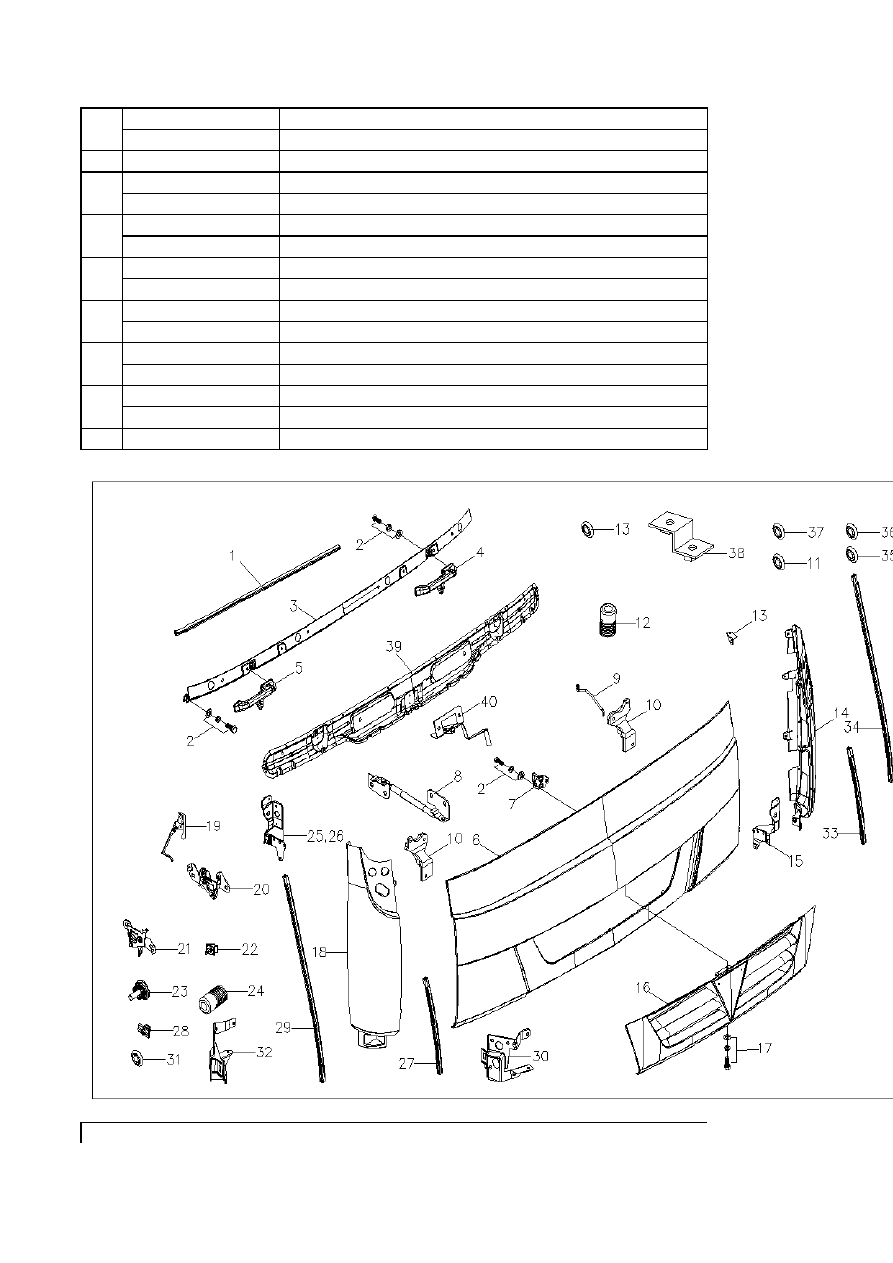

前围附件 Front wall assessories

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2495310101

Front wall assessories

1

1B22053100046

Wiper fixing plate sealing strip assy

2

Q1460816

Hexagon head bolt, spring washer and flat washer comb

3

1B24953100019

Wiper fixing plate assy

4

1B24953100053

handrail and hinge assy of left front wall

5

1B24953100054

handrail and hinge assy of right front wall

6

1B24953100001

Front turning cover plate

7

1B24953100014

Limiting lock assy pin assy

8

1B24953100012

Stay pole and bracket assy

9

1B24953100202

Strut rod, right damping block

1B24953100201

Strut rod, left damping block

10

1B24953100051

Left damping block bracket

1B24953100052

Right damping block bracket

11

1B24953100183

12

1B24953100056

Lower damping block

13

1B24953100047

14

1B24953100042

Left decorative angular plate assy

15

1B24953100061

Left corner board lower bracket

16

1B24953100010

Radiator grill

17

Q1460820

Hexagon head bolt, spring washer and flat washer combination

18

1B24953100029

Right decorative angle plate assy

19

1B24953100015

Operation mechanism assy

20

1B24953100016

Pulling wire left bracket assy

21

1B24953100017

Pulling wire right bracket assy

22

1B24953100044

Pulling wire clip

23

1B24953100043

Turning cover plate locking button assy

24

1B24953100018

Damping block

25

1B24953100061

Left corner board lower bracket

26

1B24953100062

Right corner board lower bracket

27

1B24953100024

Right middle sealing strip assy

28

1B24953100059

Wiper fixing plate clip

29

1B24953100023

Right side sealing strip assy

30

1B24953100032

Left corner board bracket

31

1B24953100031

Stopper - front wall

32

1B24953100037

Right angle plate bracket assy

33

1B24953100026

Left middle sealing strip assy

34

1B24953100025

Left side sealing strip assy

35

1B24953100182

36

1B24953100181

37

1B24951200048

Rubber stopper

38

1B24953100073

Left lower decorative angular plate

39

1B24953100002

Support board assy

40

Limiting lock assy

5310-1SB2495310101

前围附件 Front wall assessories

Stopper

（Φ30）

Sticky label

￠25

Stopper

（Φ20）

Stopper

（Φ15）

1B24953100013

标号

零部件代号

Part Name and Standards

Order

Part No
1S324136401H1

front wall lamps

1SB24937101H1

front wall lamps

1

1B24937100001

Vehicle speed light

2

1B24937110011

Inner lamp

3

Q1460625

Hexagon head bolt, spring washer and washer seaming

4

1324136400004

Right steering lamp

1324136400003

Left steering lamp

5

1324136400001

Combination lamp assy FRT LT

3640-1S324136401H1,1SB24937101H1

前围灯具 Front wall lamps

1324136400002

Combination lamp assy FRT RT

6

1116136400006

FRT fog lamp

7

1B24937100003

Step board light LT

8

1B24937100002

Combination lamp-turning signal/marker LT

1B24937100008

Combination lamp-turning signal/marker RT

9

1B24937100005

Side marker lamp

标号

零部件代号

Part Name and Standards

Order

Part No
1324011400001

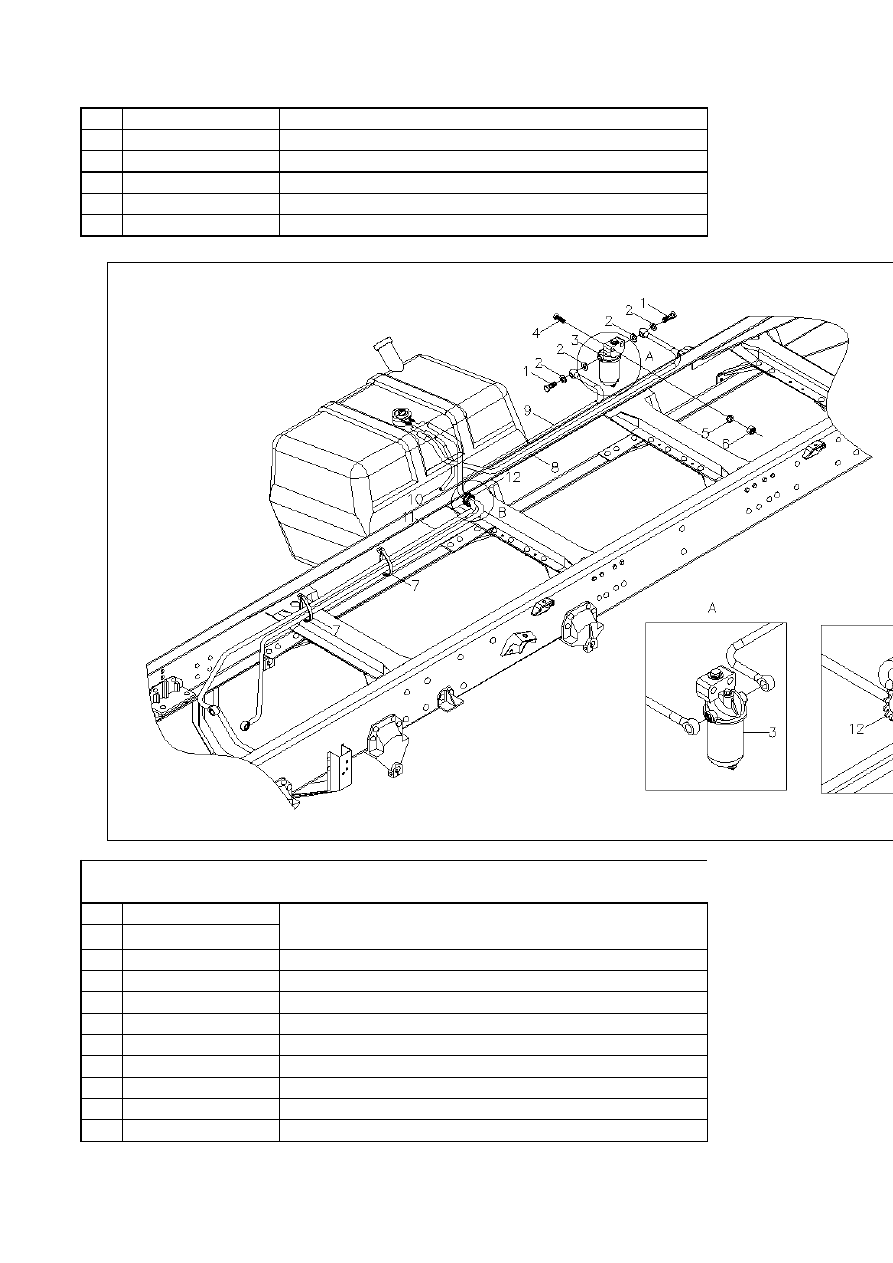

Fuel dilivery pipes installation diagram

1

Q81814

Hollow screws

2

Q40114T4F

Plain washer

3

1417011580002

Fuel filter

4

Q150B1070

Hexagon head bolt

5

Q40310

Spring washer

6

Q340B10

Hex nut - type 1

7

Q67407100

Plastic fastening belt

8

1324011400004

Fuel delivery pipe from fuel tank to prefilter

1140-1S32401140000

供油系管路Fuel delivery pipes

9

1324011400006

Fuel delivery pipe from prefilter to fuel injection pump

10

1417011400003

Exhaust pipe

11

1324011480005

Fuel  delivery pipe,from fuel tank to fuel pump

12

1417036100014

Wire shield sleeve

标号

零部件代号

Part Name and Standards

Order

Part No
1120811100001

Fuel tank installation diagram

1

1120811100002

Fuel tank assy

2

1124111100003

Fuel tank lock assy

3

1B24937600002

Fuel sensor

4

Hex nut - type 1

5

1324011100005

Fastening belt assy

6

1324011100004

Cushion

7

1324011100006

Rubber pad

8

1324011100003

Fuel tank bracket assy

1110-1S12081110000

燃油箱 Fuel tank

Q340B10

9

Axis pin

10

Plain washer

11

Q40316

Spring washer

12

Plain washer

13

Hexagon head bolt

14

Split pin

15

Hex nut - type 1

标号

零部件代号

Part Name and Standards

Order

Part No
1SB2496140101

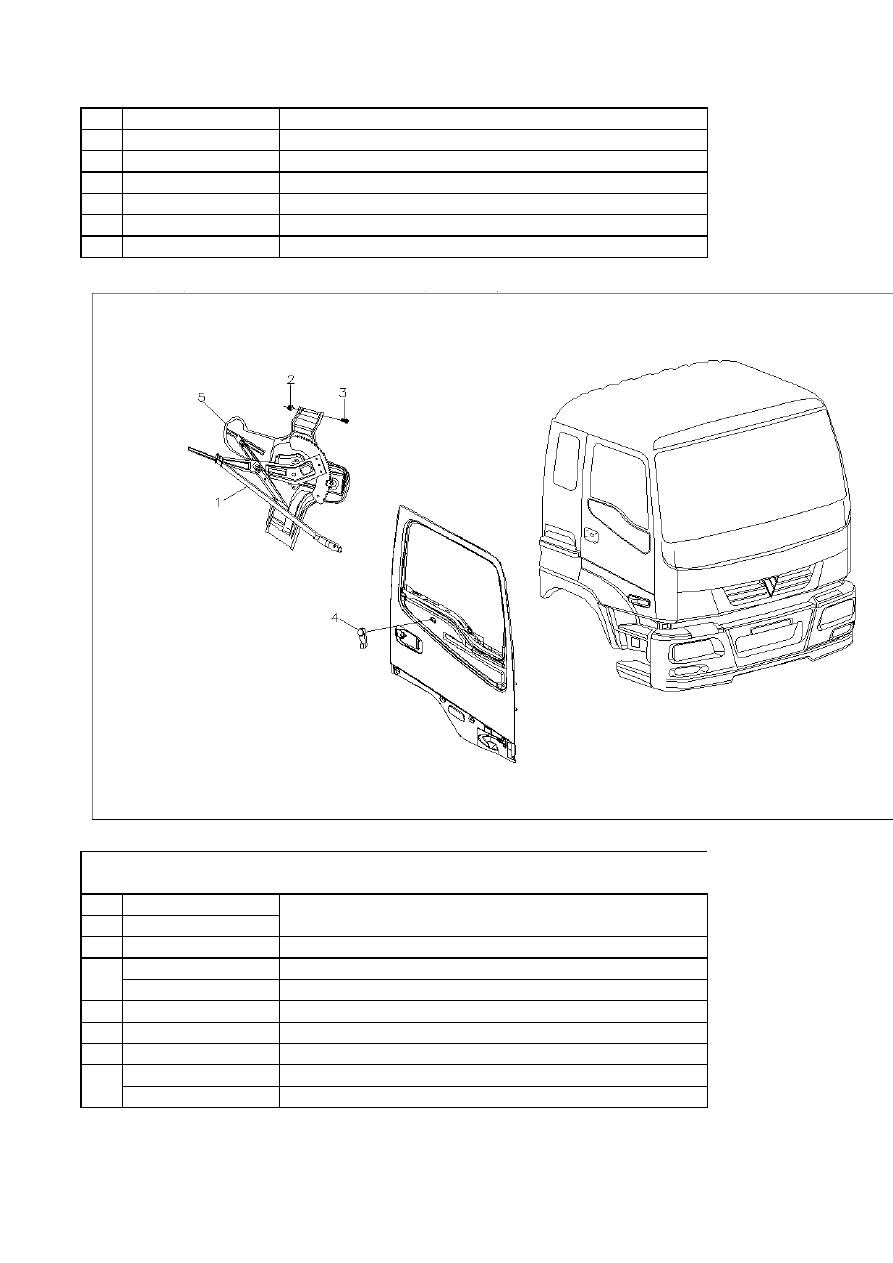

Glass lifter mechanizm(manual)

1

1B24961400101

Glass lifter assy(LH)

1B24961400102

Glass lifter assy(RH)

2

Q32006

Hexagon flange nut

3

Q1840616

Hexagon flange bolt

4

1B24961400004

Lifter handle assy

5

1B24961400002

Left lifter bracket assy

1B24961400003

Right lifter bracket assy

Q5003214
Q40110

Q40116
Q151B1645TF2
Q5101075
Q341B16T13F2

6140-1SB2496140101

玻璃升降机构(手动) Glass lifter mechanizm(manual)

标号

零部件代号

Part Name and Standards

Order

Part No
1SB24981120H6

Heater system

1

Heater system

2

Q1460620

Hexagon head bolt, spring washer and washer seaming

3

Q676B25

Hose clamp-worm drive type C

4

1B22081200091

Multiple-pipe clip

5

Q1460820

Hexagon head bolt, spring washer and washer seaming

6

1B24981100200

Warm-air pipeline

7

Q1460840

Hexagon head bolt, spring washer and washer seaming

8

Q687252

Multiple-pipe clip

9

Q320B08

Hexagon flange nut

8110-1SB24981120H6

暖风装置 Heater system

1B22081100003

10

Q68320

Two-pipe clip

11

1417035600189

Binder line

12

Plain washer

13

1B24981180065

Fixing bracket

14

1B24981180066

Fixing bracket

15

Q32005

Hexagon flange nut

16

Spring washer

17

1B24981100002

Water vent cover, heater

18

1B24981100004

Evaporator pipe cover assy

标号

零部件代号

Part Name and Standards

Order

Part No

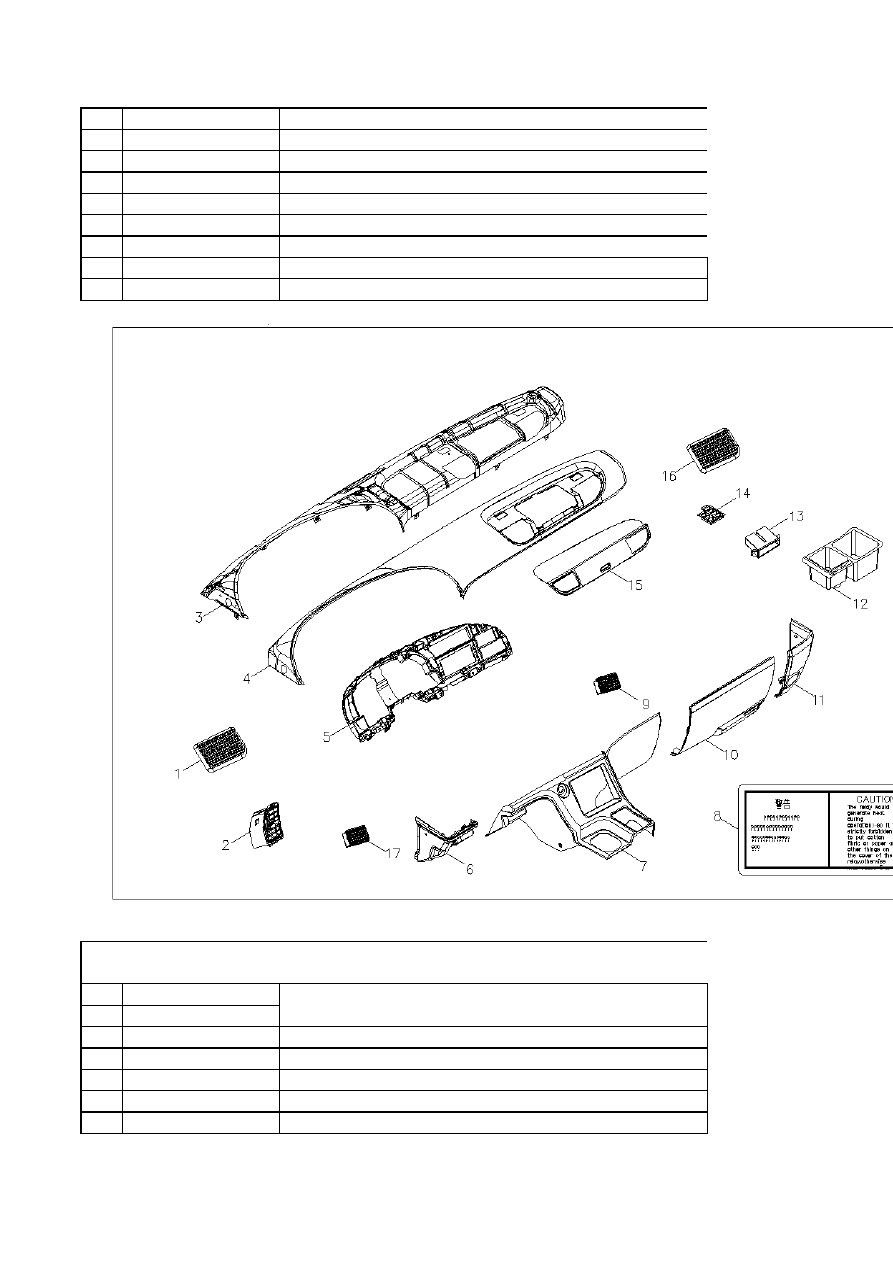

Instrument panel

1

1B22053510050

Speaker right cover plate

2

1B24953500008

Left side vent assy

3

1B22053510001

Instrument cover assy

4

1B24953500100

Instrument panel body assy

Q40108

Q40308

5350-1SB2495350401

仪表板 Instrument panel

1SB2495350401

5

1B22053510004

Instrument cover lower base assy

6

1B22053510022

Left corner board

7

1B24953510102

Auxiliary instrument panel assy

8

1B24953500125

Caution plate

9

1B24953500009

Middle vent assy ( RH )

10

1B22053510101

Sundries box cover assy

11

1B24953500025

Right angle plate

12

1B24953500028

Small sundries case

13

1B22053510010

Left stickup decoration assy

14

1B22053510013

Right stickup trim assy

15

1B22053510016

Fuse case

16

1B22053510028

Speaker right cover plate

17

1B24953500080

Middle vent assy ( LH )

标号

零部件代号

Part Name and Standards

Order

Part No
1S12413530000

Parking brake and operation device

1

Q174B0625

Cross-recessed socket hexagon head bolt

2

Q40006

Small washer

3

1315035300005

Hand brake valve assy

4

Q40306

Spring washer

3530-1S12413530000

驻车制动操纵机构 Parking brake and operation device

5

1417035600167

Sealing gasket

6

1417035600176

Ferrule-type right-angled reducing straight connector

7

1417035600205

Bulkhead union elbow--Body

8

1124135600034

Nylon pipe assy - from three-way connector to hand brake valve

9

1124135600020

Bulkhead union elbow--Body

10

1124135600035

Nylon pipe assy - from three-way connector to hand brake valve

11

1124135600024

Bulkhead T-union--assembly

12

Q351B14T15

Hexagon thin nut-fine thread

13

Q150B0625

Hexagon head bolt

14

Q40306

Spring washer

15

1120035610032

Two-pipe clip

16

Q340B06

Hexagon thin nut

17

1124135600043

Bracket

18

1124135600041

Pipe assy - from hand brake valve vent 21 to bracket

19

1124135600039

Pipe assy - from hose bracket to hand brake valve vent 1

20

1417035600159

Sealing gasket

标号

零部件代号

Part Name and Standards

Order

Part No
1S12411010000

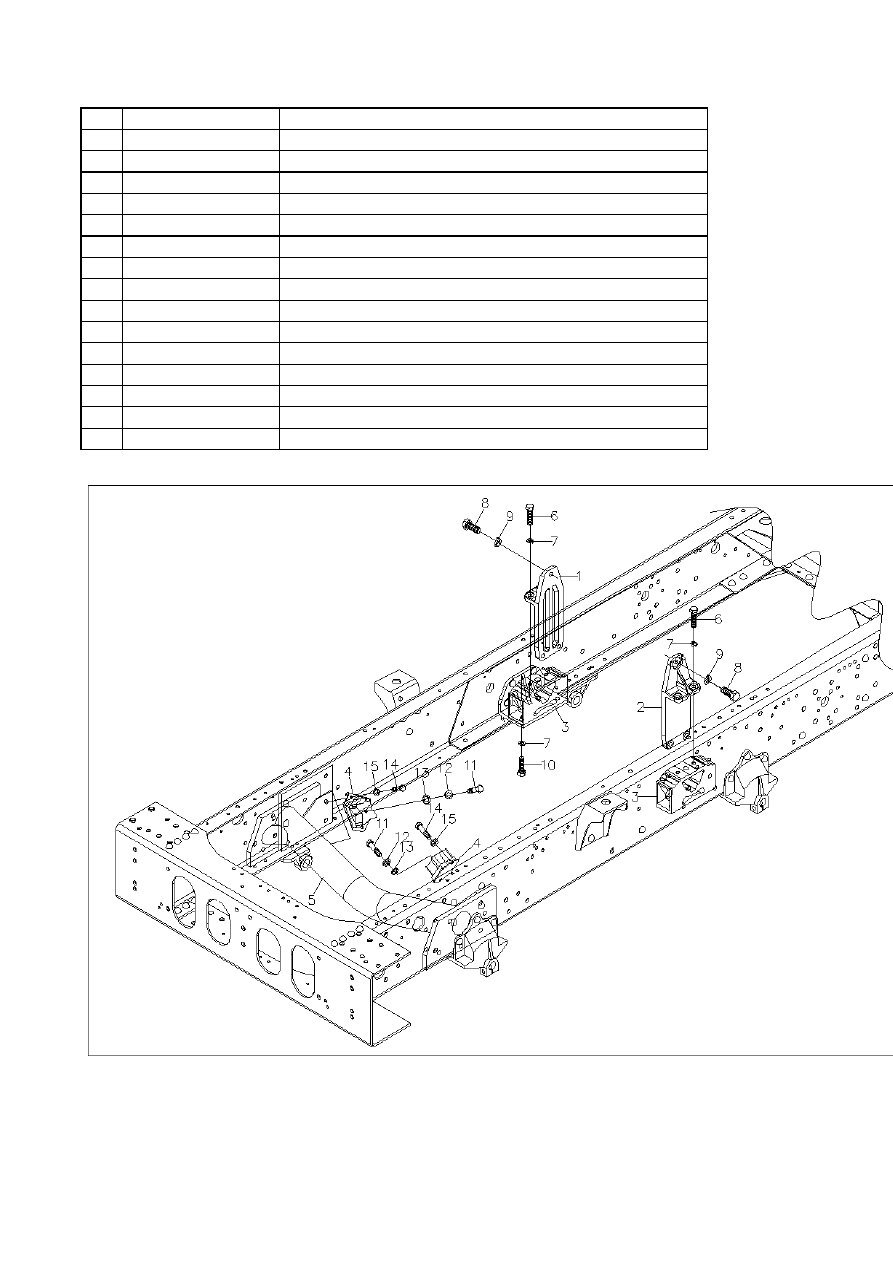

Power assy suspension device

1

1417010100004

Right support bracket

2

1417010100005

Left support bracket

3

1417010100006

Wedge support assy

4

1417010100003

gearbox support

5

1124110100002

Tubular frame assy

6

Q151C1235TF2

Hexagon head bolt--fine thread

7

Q40512

Heavy spring washer

8

Q151B1430TF2

Hexagon head bolt--fine thread

9

Heavy spring washer

10

Q151C1255TF2

Hexagon head bolt--fine thread

11

Q150B1222TF2

Hexagon head bolt

12

Q40312

Spring washer

13

Q40212

Big washer

14

Q150B0820TF2

Hexagon head bolt

15

Q40308

Spring washer

1010-1S12411010000

动力总成悬置 Power assy suspension

Q40314

8430-1SB2498430212

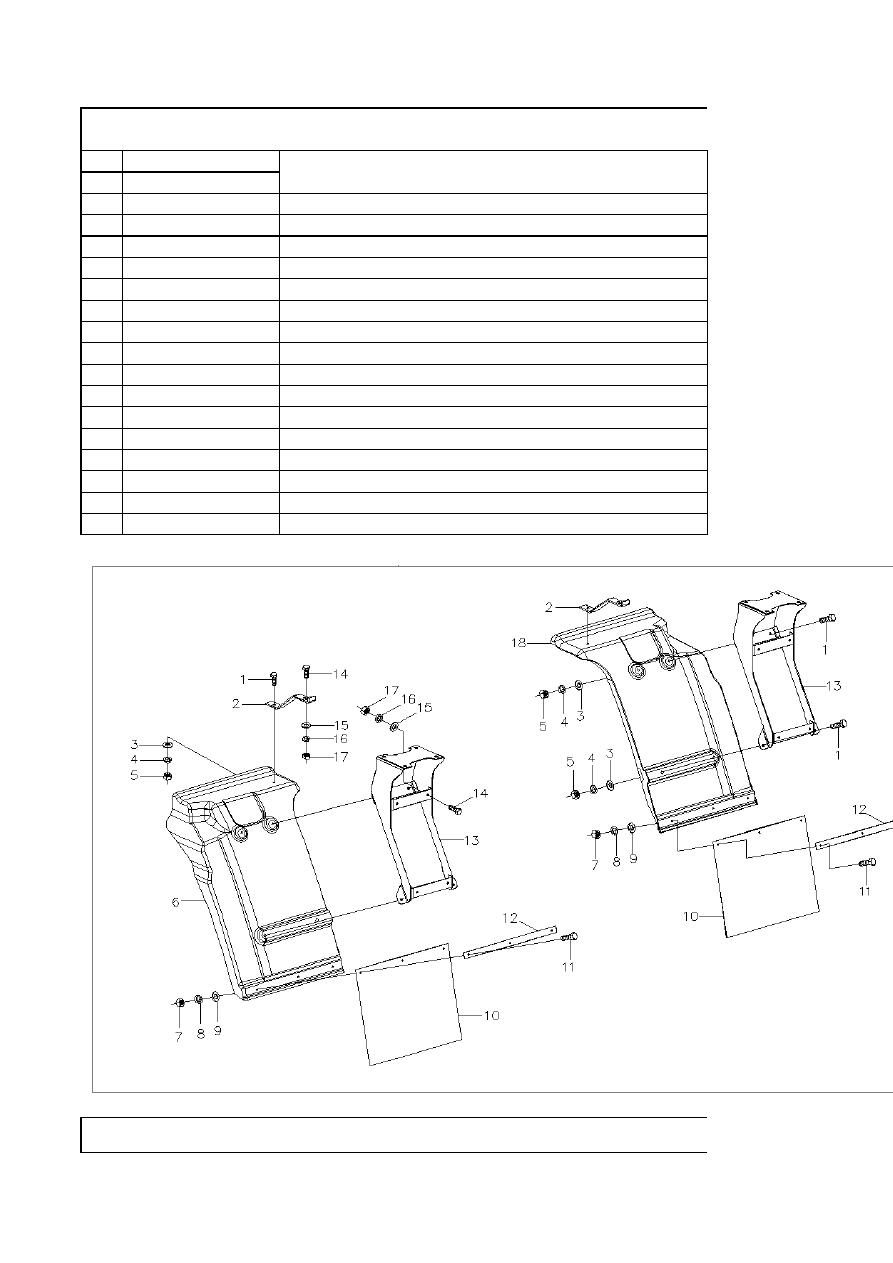

挡泥板

标号

零部件代号

Part Name and Standards

Order

Part No
1B24984310038

1

Q174B0830

Cross-recessed hexagon head bolt

2

1B24984310034

Inner connecting bracket

3

Q40108

Plain washer

4

Q40308

Spring washer

5

Q32008

Hexagon flange nut

6

1B24984310023

Left rear fender

7

Q32006

Hexagon flange nut

8

Q40306

Spring washer

9

Q40106

Plain washer

10

1B24984310035

Rear fender lower mudguard

11

Q174B0625

Cross-recessed socket hexagon head bolt

12

1B24984310036

Pressure plate

13

1B24984310037

Rear fender bracket assy

14

Q184B1025

Flange hexagon bolt

15

Q40110

Plain washer

16

Q40310

Spring washer

17

Q32010

Hexagon flange nut

18

1B24984310024

Right rear fender

标号

零部件代号

Part Name and Standards

Order

Part No
1324040380021

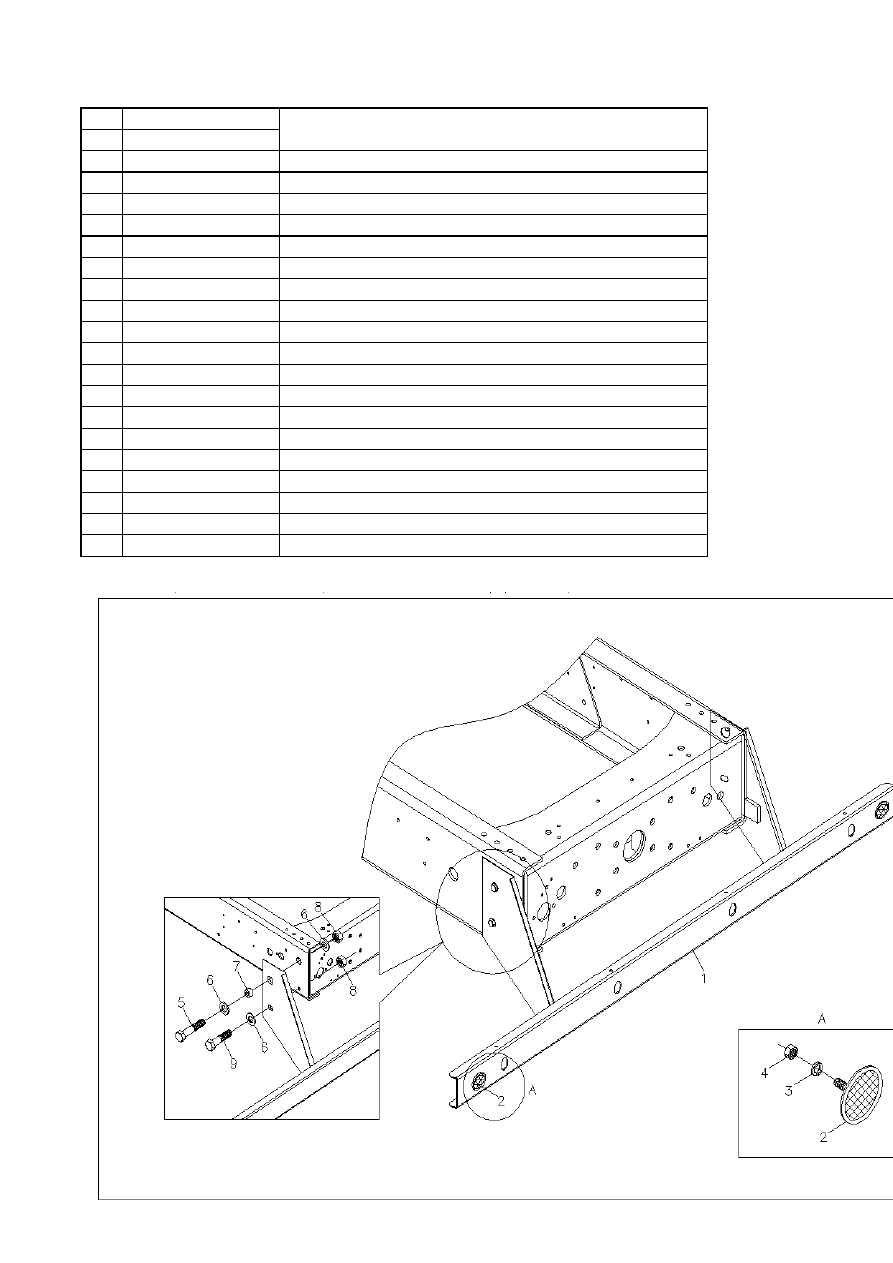

Protective grid welding-on installation diagram

1

1324040380022

Protective grid welding-on

2

1417036500004

Rear reflector

3

Q40306

Spring washer

4

Q340B06

Hex nut - type 1

5

Q150B1645

Hexagon head bolt

6

Q40216

Big washer

7

1115040300125

Sleever

1115040300126

Sleever

1110840300127

Sleever

8

Q33216

2-shaped all metal hex lock nut

9

Q150B1650

Hexagon head bolt

4030-1S32404030020

后下部防护装置(选装）Rear lower protection device(optional)
