Ford F150 Pickup. Instruction - part 981





Courtesy of FORD MOTOR CO.

4. Clean and inspect the piston and connecting rod. For additional information, refer to

ENGINE SYSTEM - GENERAL INFORMATION .

Assembly

NOTE:

Connecting rod must be installed into piston with identification
markings toward front.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 808: Positioning Connecting Rod In Piston
Courtesy of FORD MOTOR CO.

1. Position the connecting rod in the piston.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



2. Lubricate the piston pin and pin bore with clean engine oil.

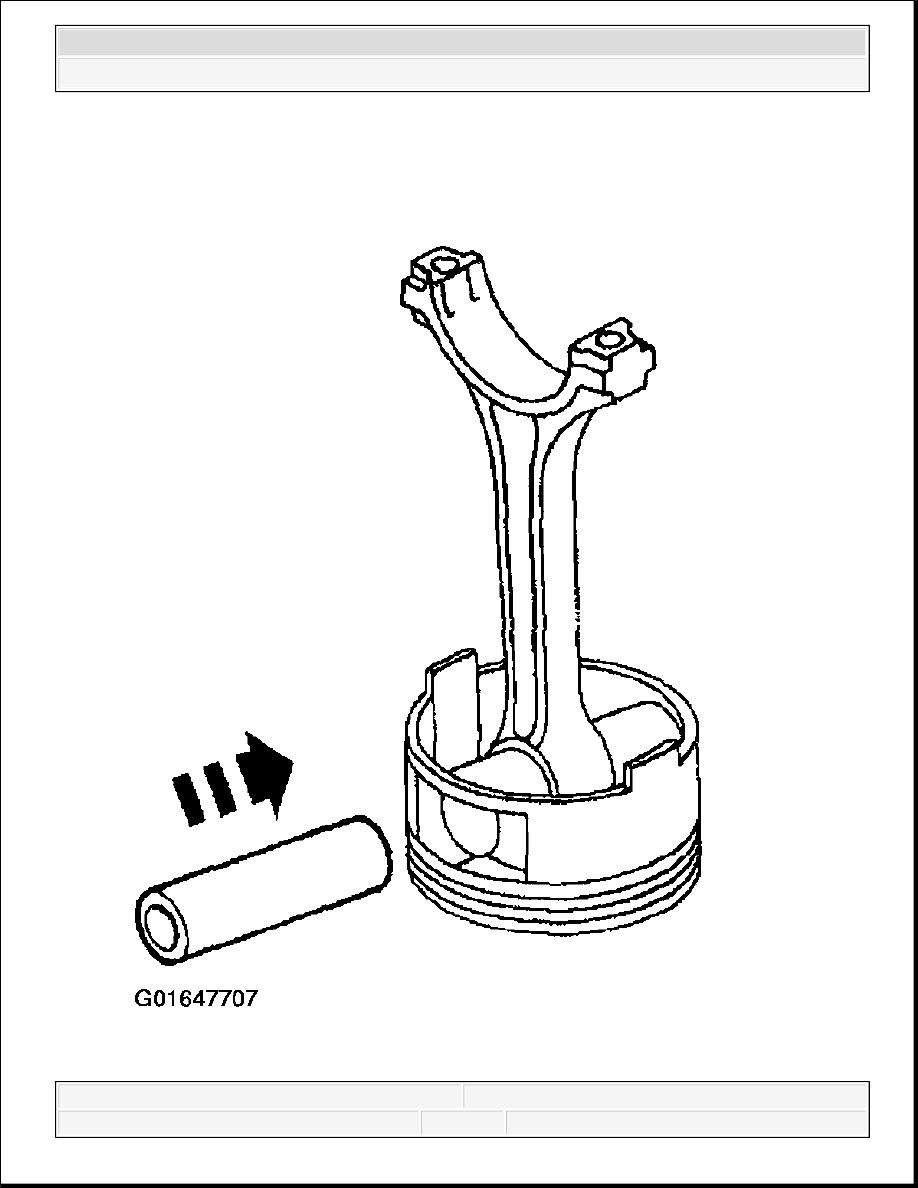

Fig. 809: Lubricating Piston Pin & Pin Bore
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



3. Install the piston pin in the piston and connecting rod assembly.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
