Ford F150 Pickup. Instruction - part 980





Fig. 803: Pressing Piston Pin Into Piston
Courtesy of FORD MOTOR CO.

PISTON - PIN CONNECTING ROD, FLOATING PIN

Material

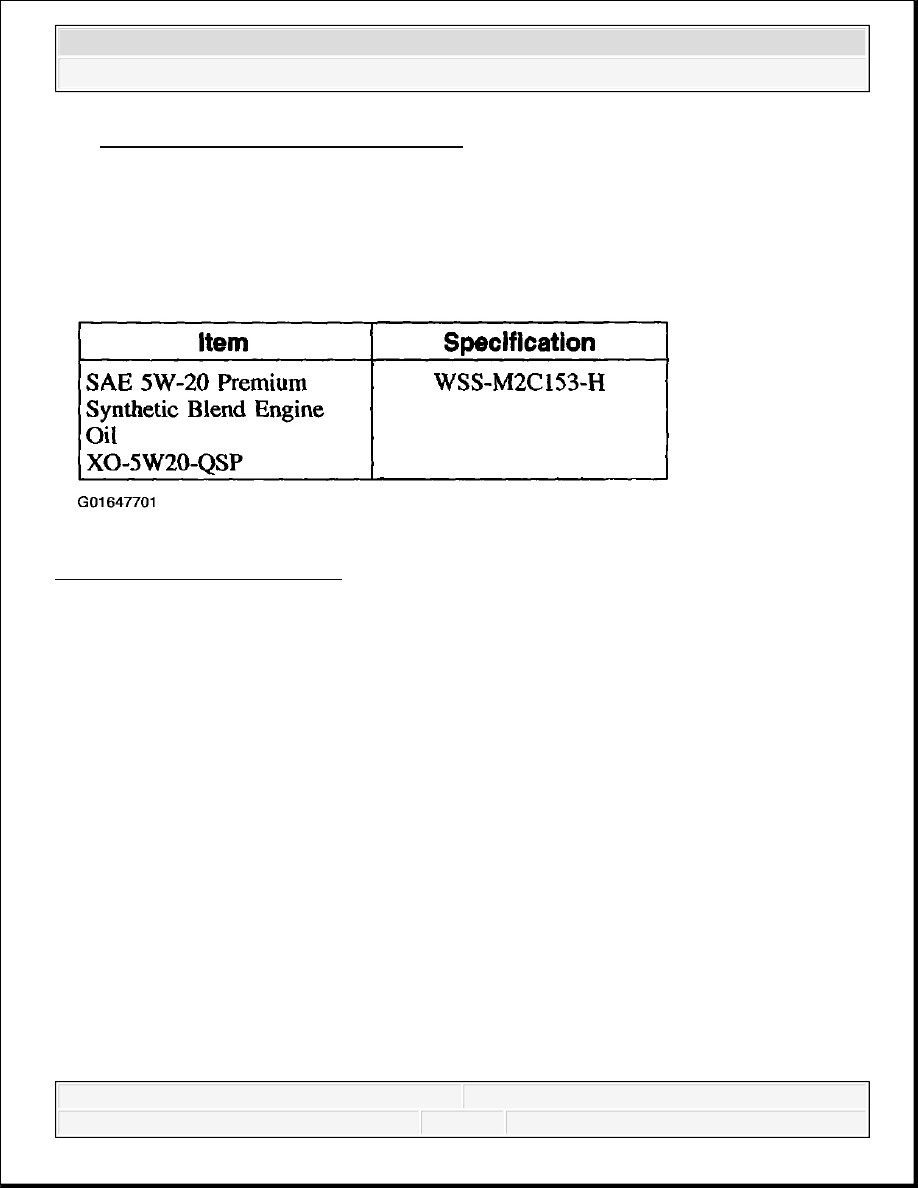

Fig. 804: Material Specification
Courtesy of FORD MOTOR CO.

Disassembly

1. Remove the clips.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

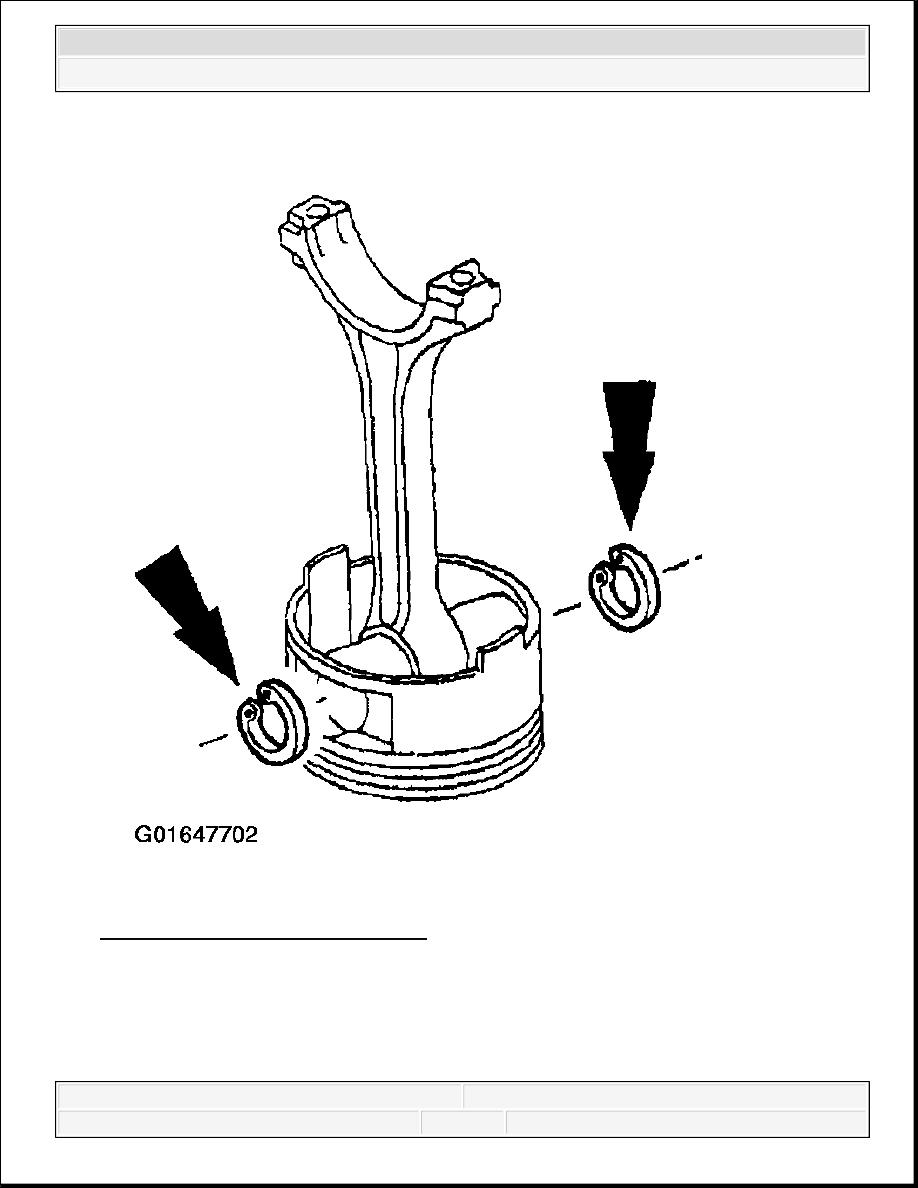

Fig. 805: Removing Piston Pin Clips
Courtesy of FORD MOTOR CO.

2. Remove the piston pin (6135) from the piston (6108) and connecting rod assembly.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 806: Removing Piston Pin From Piston & Connecting Rod Assembly
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



3. Remove the connecting rod (6200) from the piston.

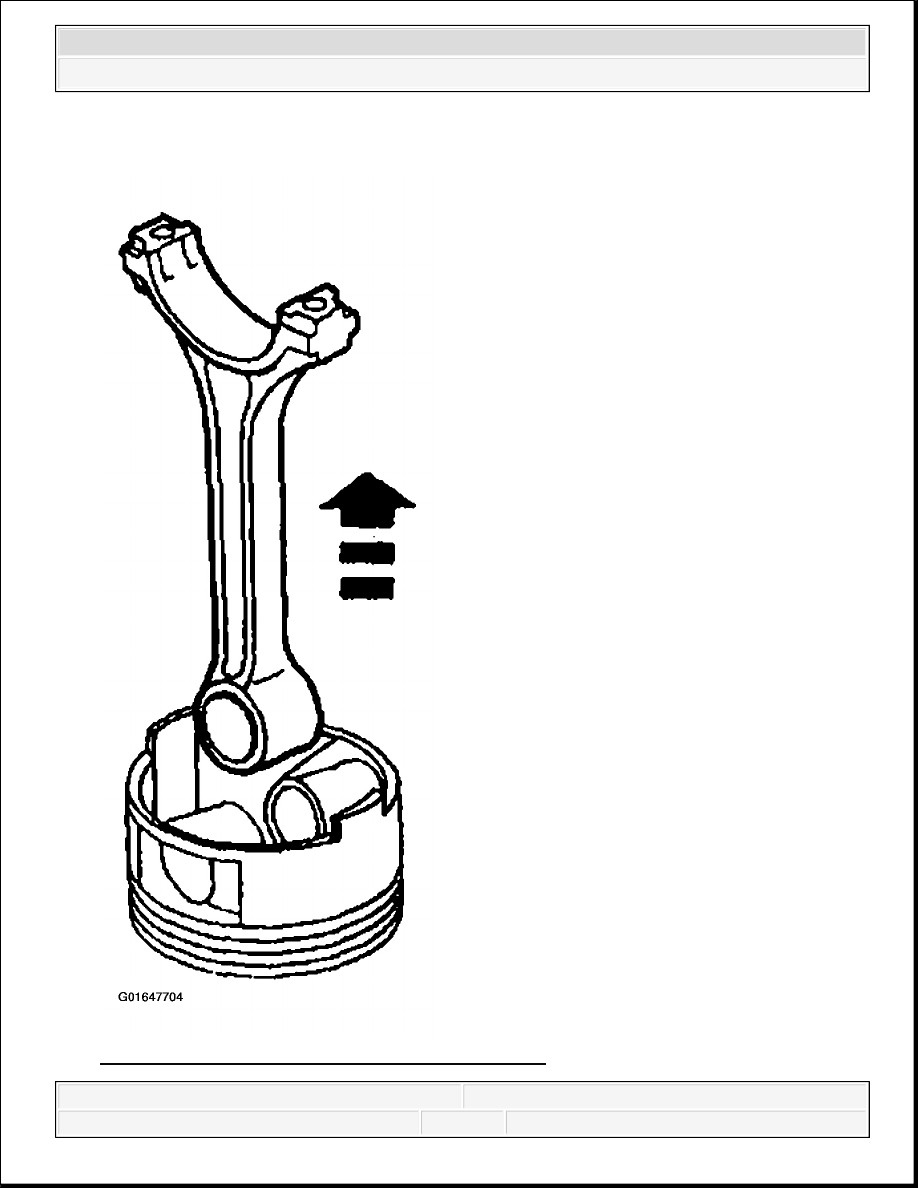

Fig. 807: Removing Connecting Rod From Piston



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
