Ford F150 Pickup. Instruction - part 979

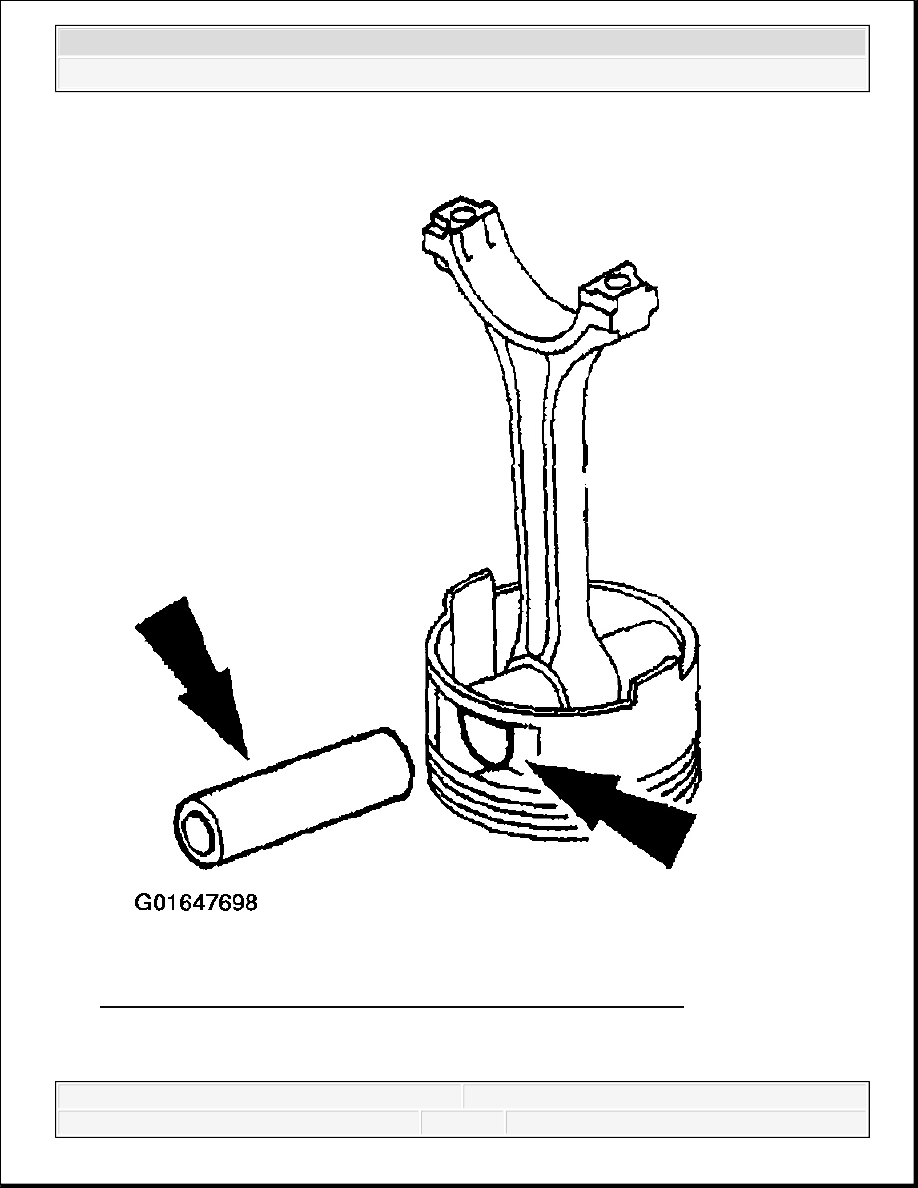

Fig. 801: Locating Piston Pin & Piston Pin Bore For Lubrication
Courtesy of FORD MOTOR CO.

NOTE:

The connecting rod can be installed in either direction.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

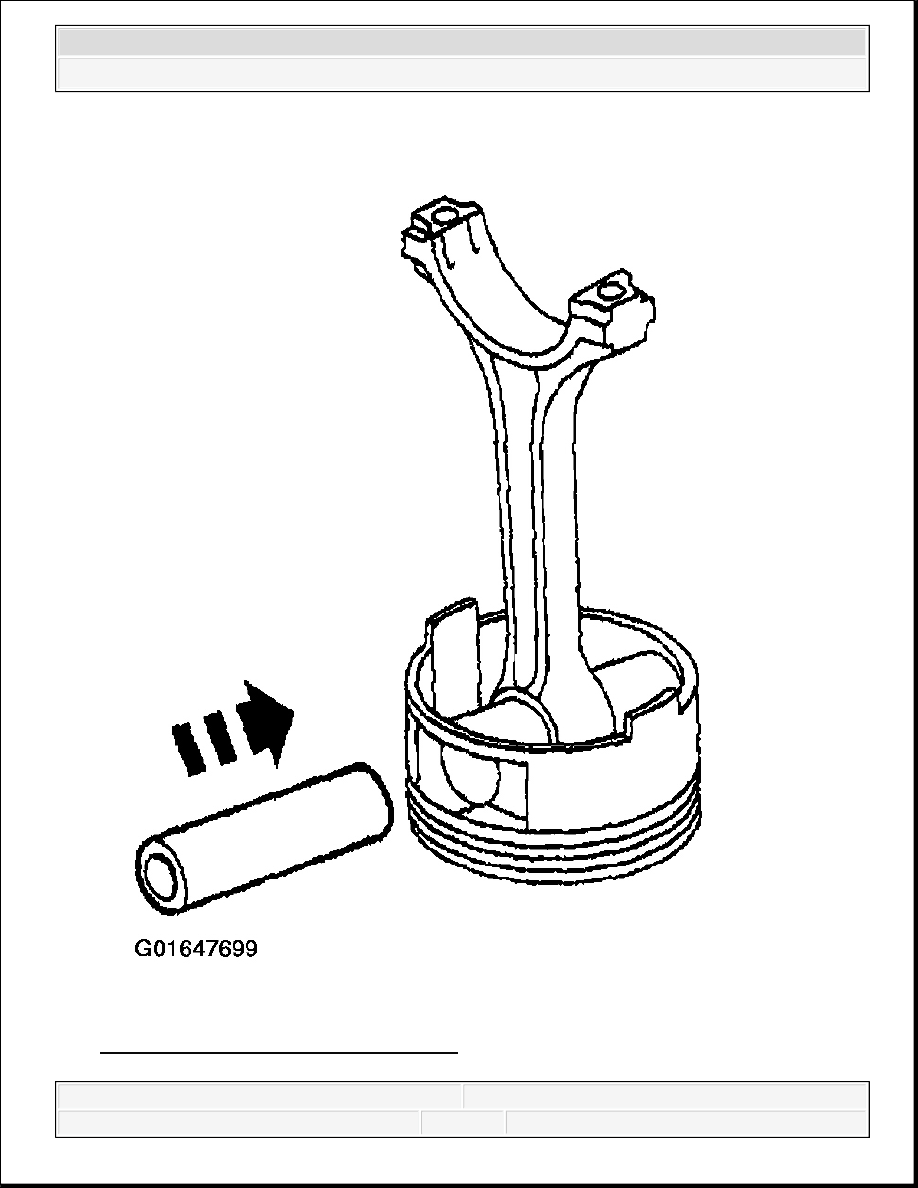

Fig. 802: Positioning Piston Pin In Bore
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



2. Position the piston pin in the bore aligned with the connecting rod bore.

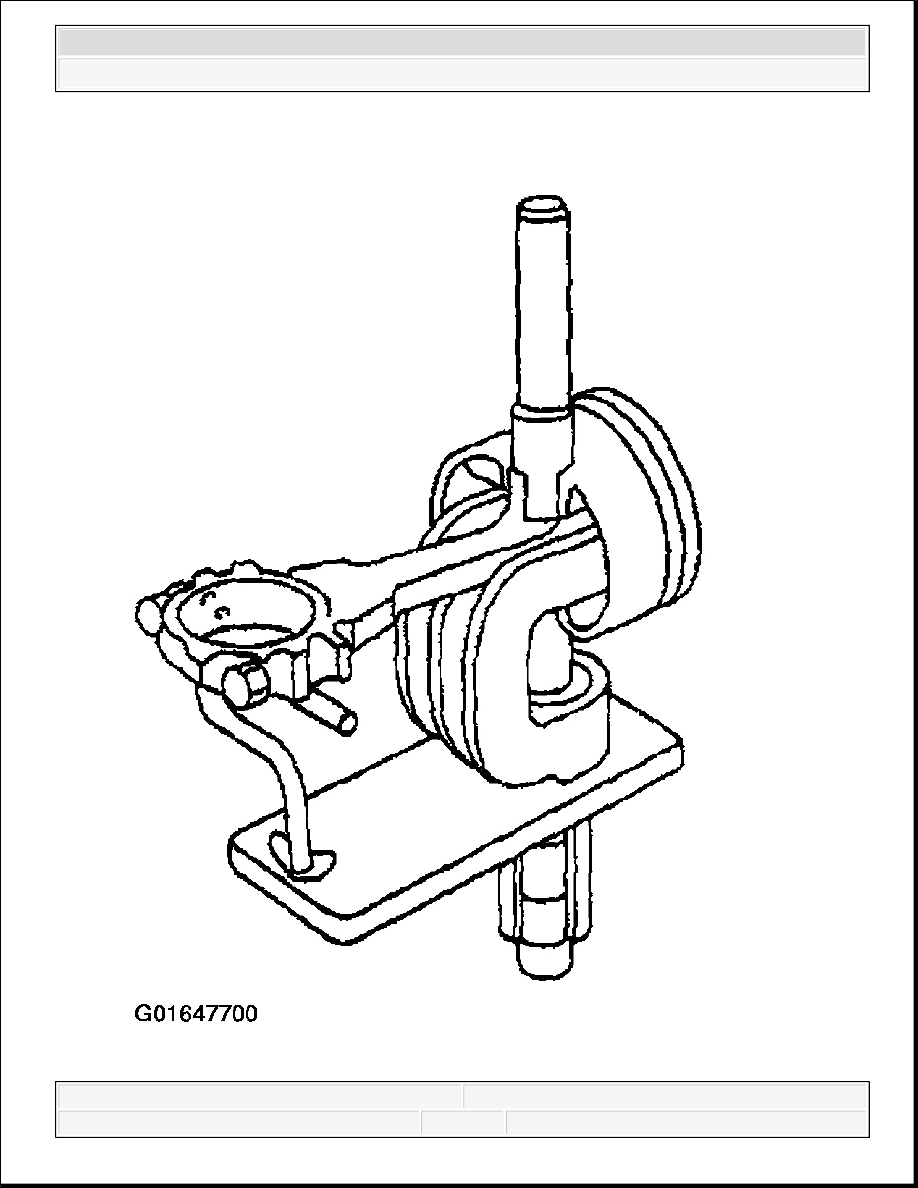

3. Press the piston pin into the piston and rod assembly.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup





2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
