Ford F150 Pickup. Instruction - part 927





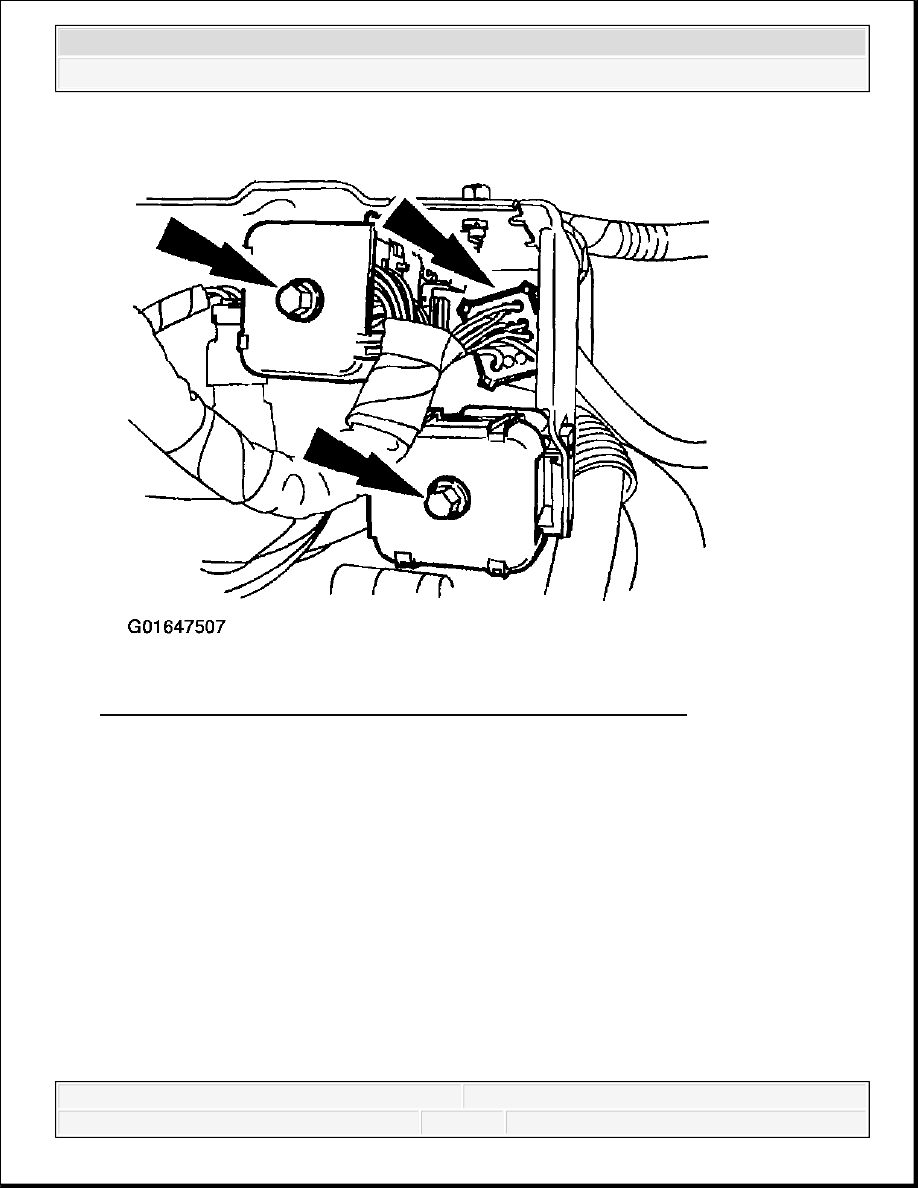

Fig. 610: Locating 38-Pin, 42-Pin & 16-Pin Electrical Connectors
Courtesy of FORD MOTOR CO.

10. Disconnect the 38-pin, 42-pin and 16-pin electrical connectors.

11. Disconnect the electrical connector and remove the connector from the bracket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



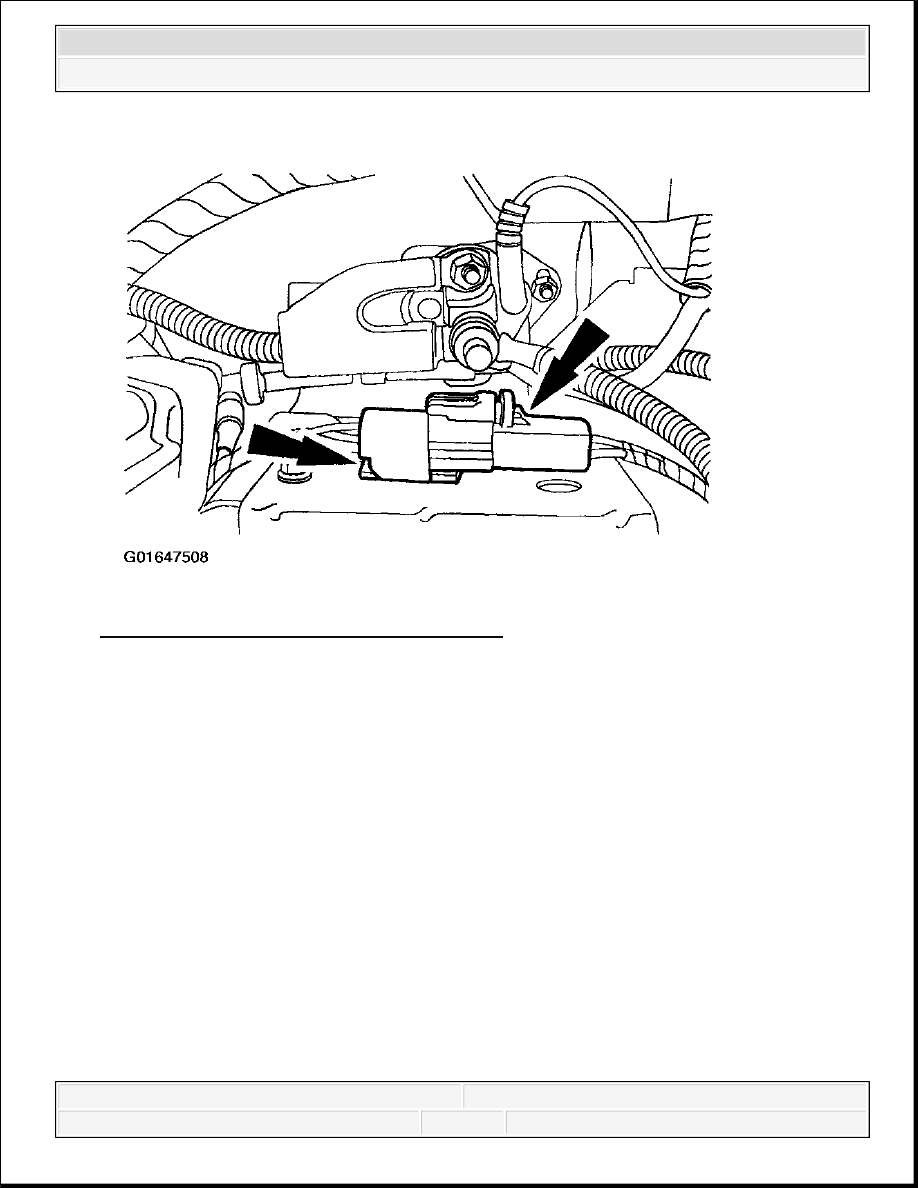

Fig. 611: Disconnecting Electrical Connector
Courtesy of FORD MOTOR CO.

12. Remove the bolts and the connector bracket cover.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

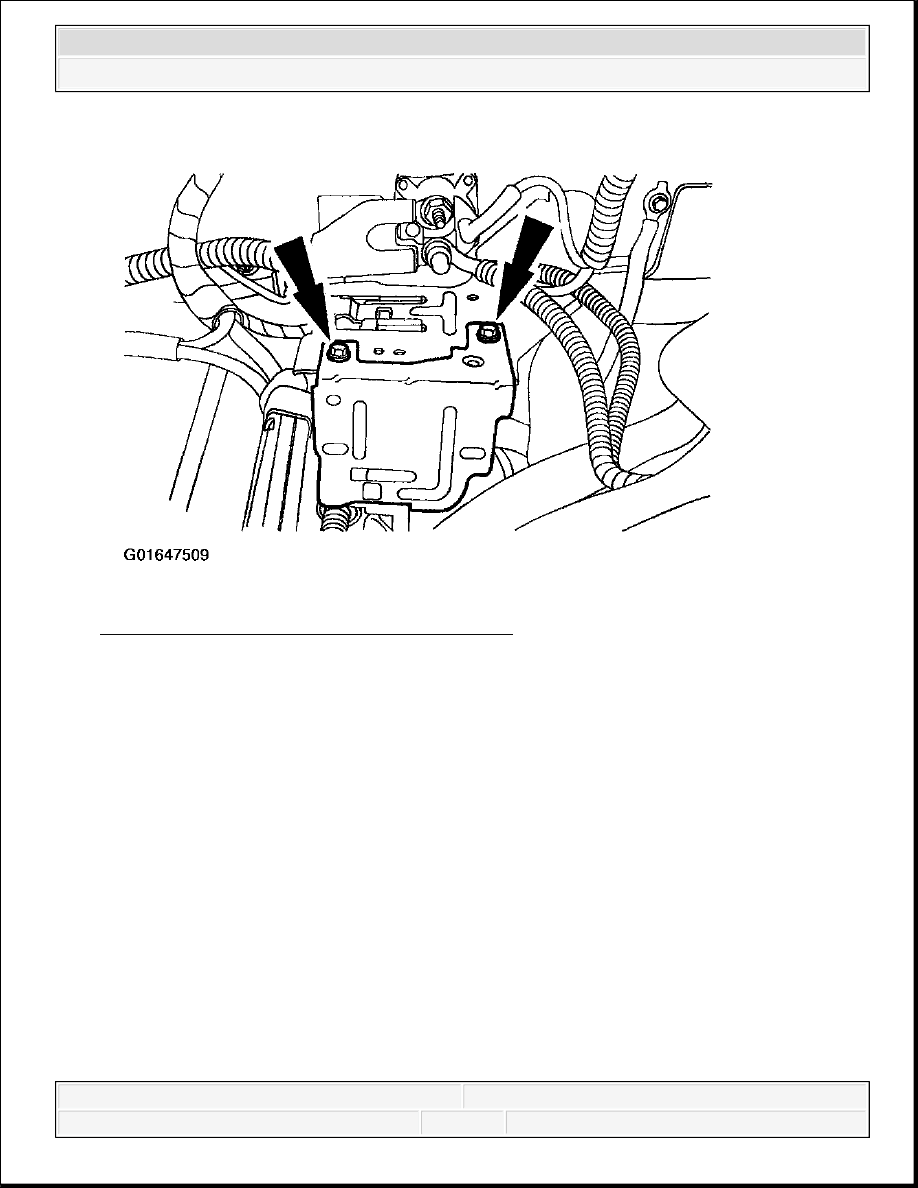

Fig. 612: Removing Connector Bracket Cover
Courtesy of FORD MOTOR CO.

13. Remove the 38-pin connector from the bracket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 613: Removing 38-Pin Connector From Bracket
Courtesy of FORD MOTOR CO.

14. Disconnect the starter relay electrical connections and position the cables aside.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
