Fig. 606: Disconnecting Climate Control Vacuum Connector
Courtesy of FORD MOTOR CO.

7. Remove the bolts and position the power steering reservoir aside.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

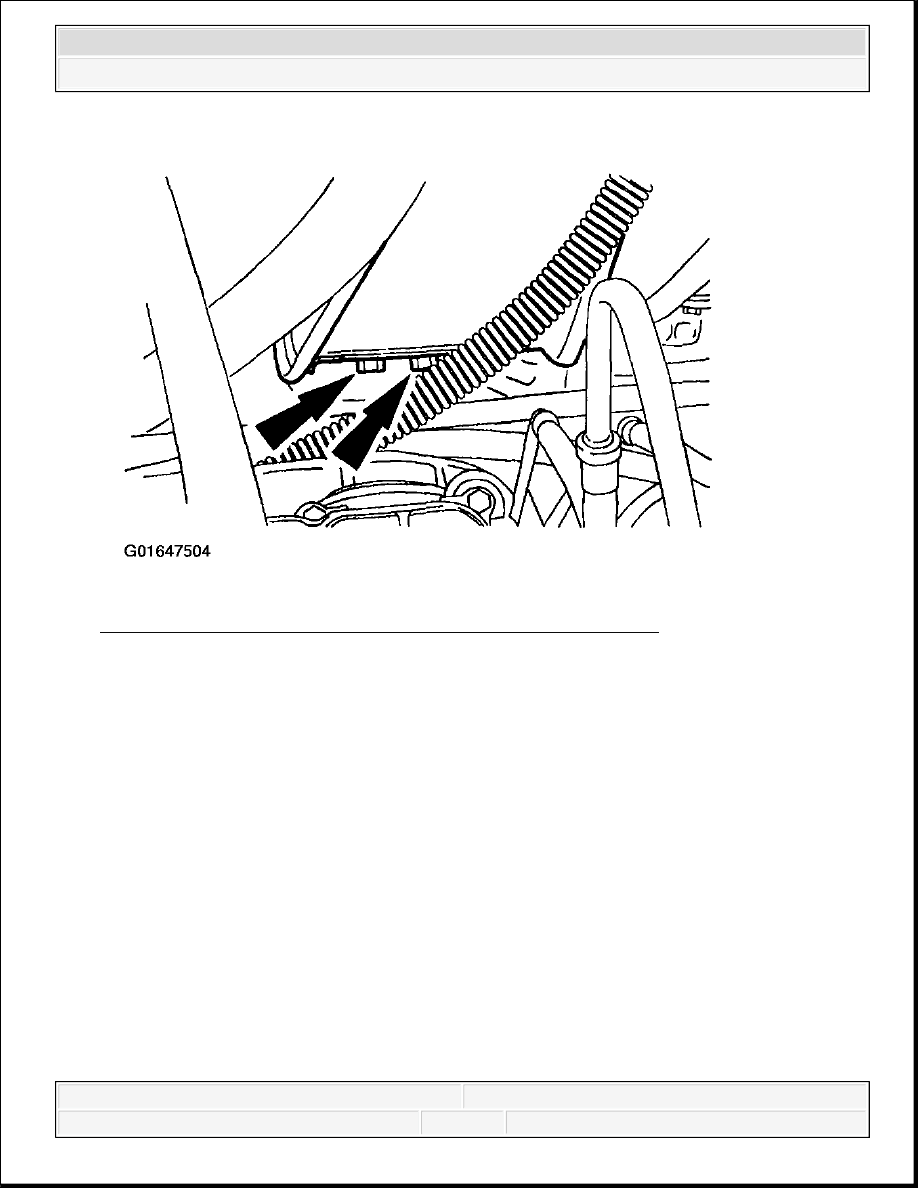

Fig. 607: Removing Power Steering Reservoir Mounting Bolts
Courtesy of FORD MOTOR CO.

8. Disconnect the exhaust manifold to Exhaust Gas Recirculation (EGR) valve tube lower

fitting and remove the tube.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 608: Disconnecting Exhaust Manifold To EGR Valve Tube Lower Fitting
Courtesy of FORD MOTOR CO.

9. Disconnect the generator electrical connections and remove the generator.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

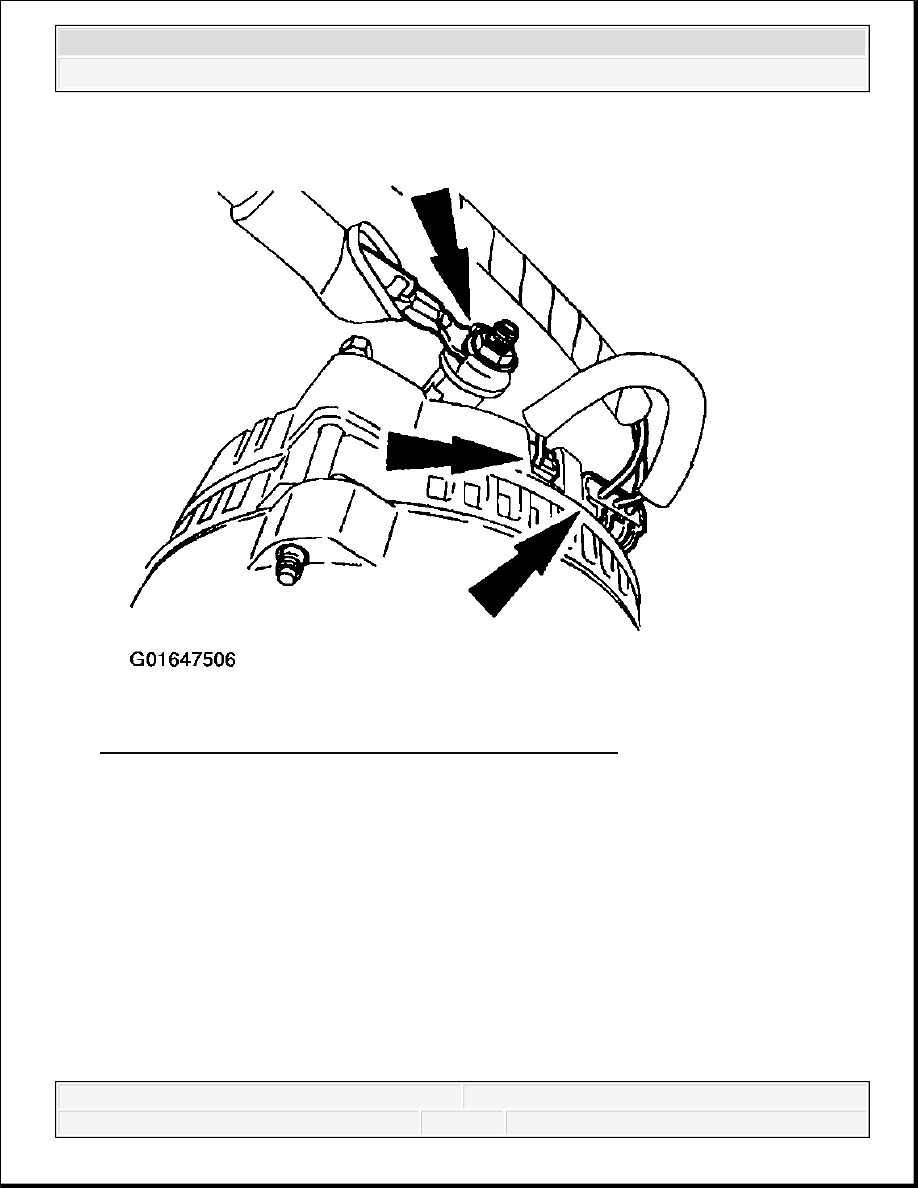

Fig. 609: Disconnecting Generator Electrical Connections
Courtesy of FORD MOTOR CO.

NOTE:

Battery removed for clarity.
