2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 568: Identifying Flexplate Bolt Tightening Sequence - 4.6L
Courtesy of FORD MOTOR CO.

Windsor Engine (5.4L)

2. Position the flexplate and install the bolts.

Tighten the bolts in two stages:

Stage 1: Loosely install the bolts.

Stage 2: Tighten the bolts in the sequence shown.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup





2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

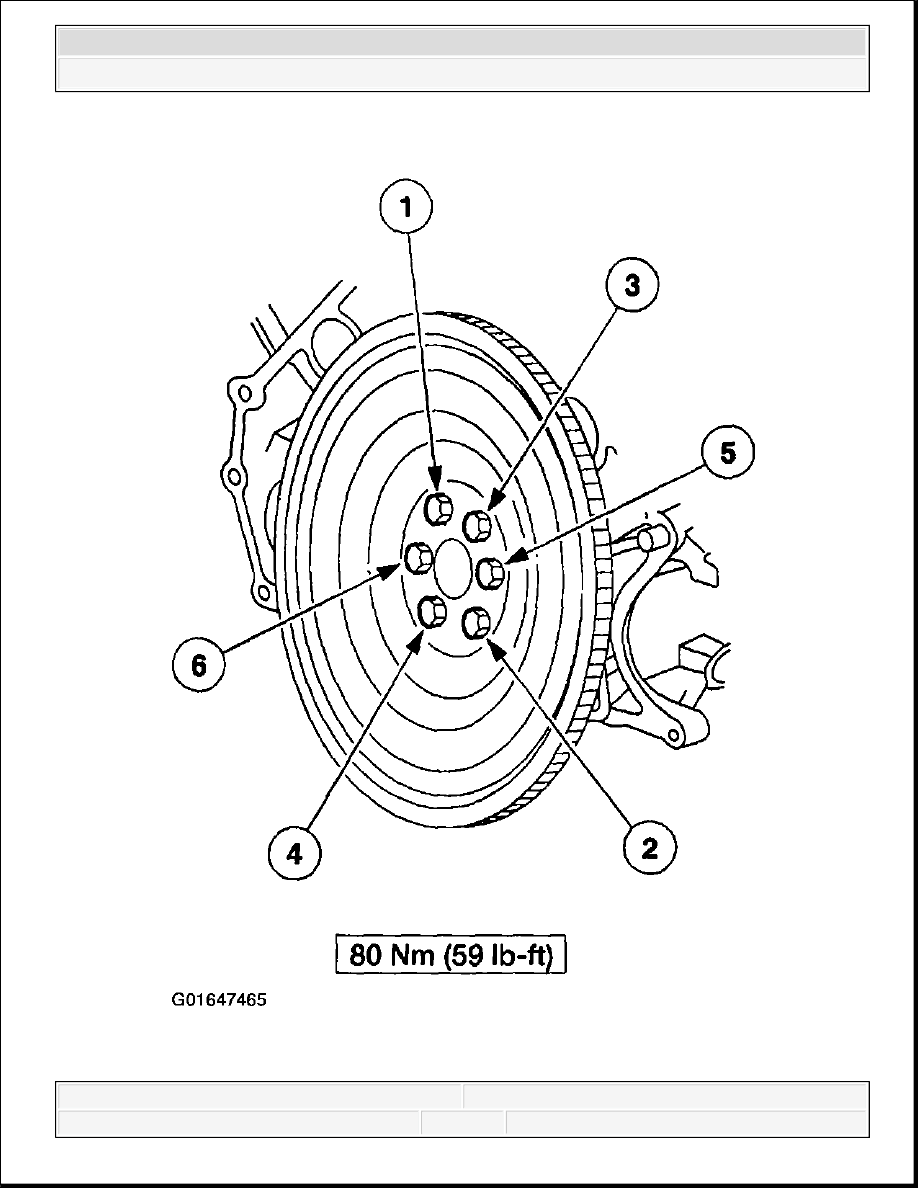

Fig. 569: Identifying Flexplate Bolts Tightening Sequence - 5.4L
Courtesy of FORD MOTOR CO.

All Vehicles

3. Install the transmission. For additional information, refer to AUTOMATIC

TRANSAXLE/TRANSMISSION-4R100 or AUTOMATIC
TRANSAXLE/TRANSMISSION-4R70W .

FLYWHEEL - MANUAL TRANSMISSION

Removal

All Vehicles

1. Remove the clutch. For additional information, refer to CLUTCH - F150 PICKUP .

Romeo Engine (4.6L)

2. Remove the flywheel bolts.
