Ford F150 Pickup. Instruction - part 830





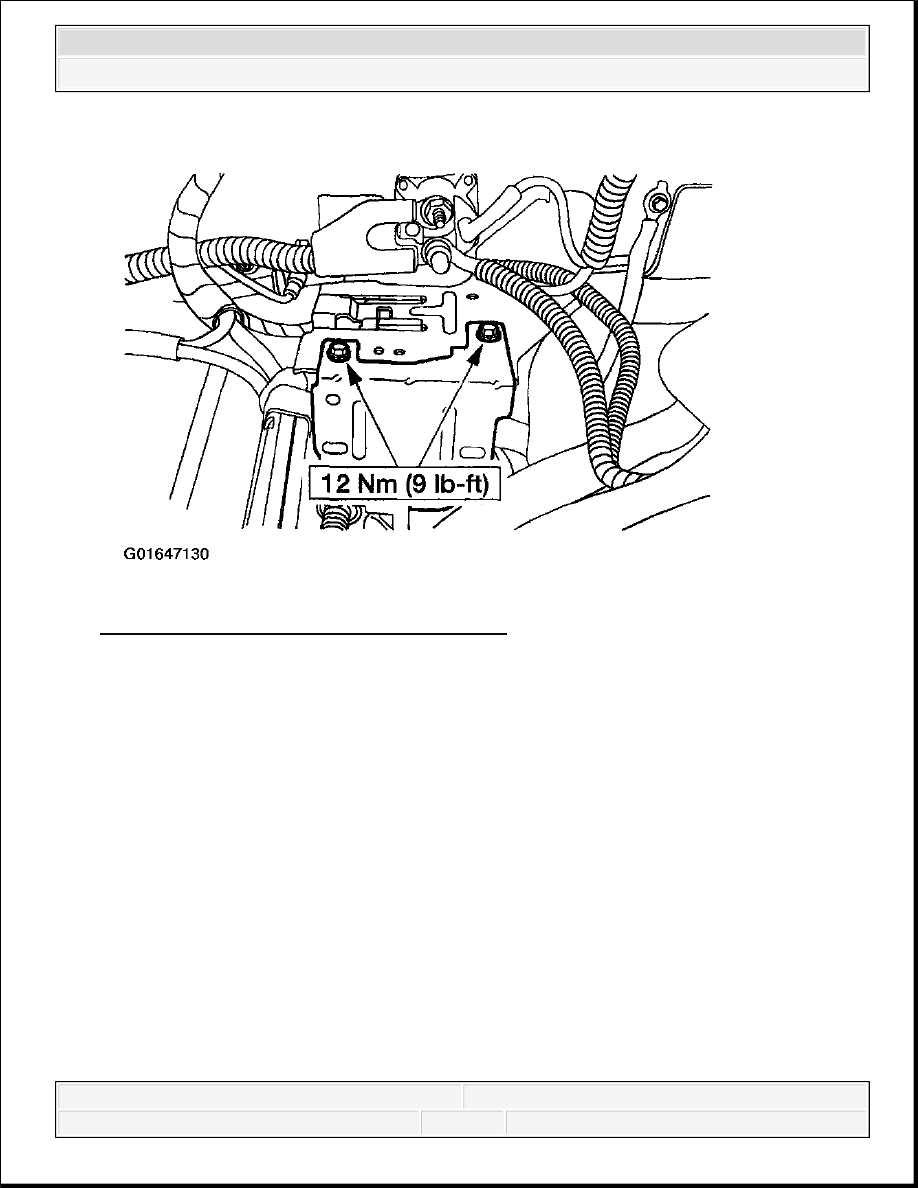

Fig. 233: Installing Connector Bracket Cover
Courtesy of FORD MOTOR CO.

15. Connect the electrical connector and install it on the bracket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



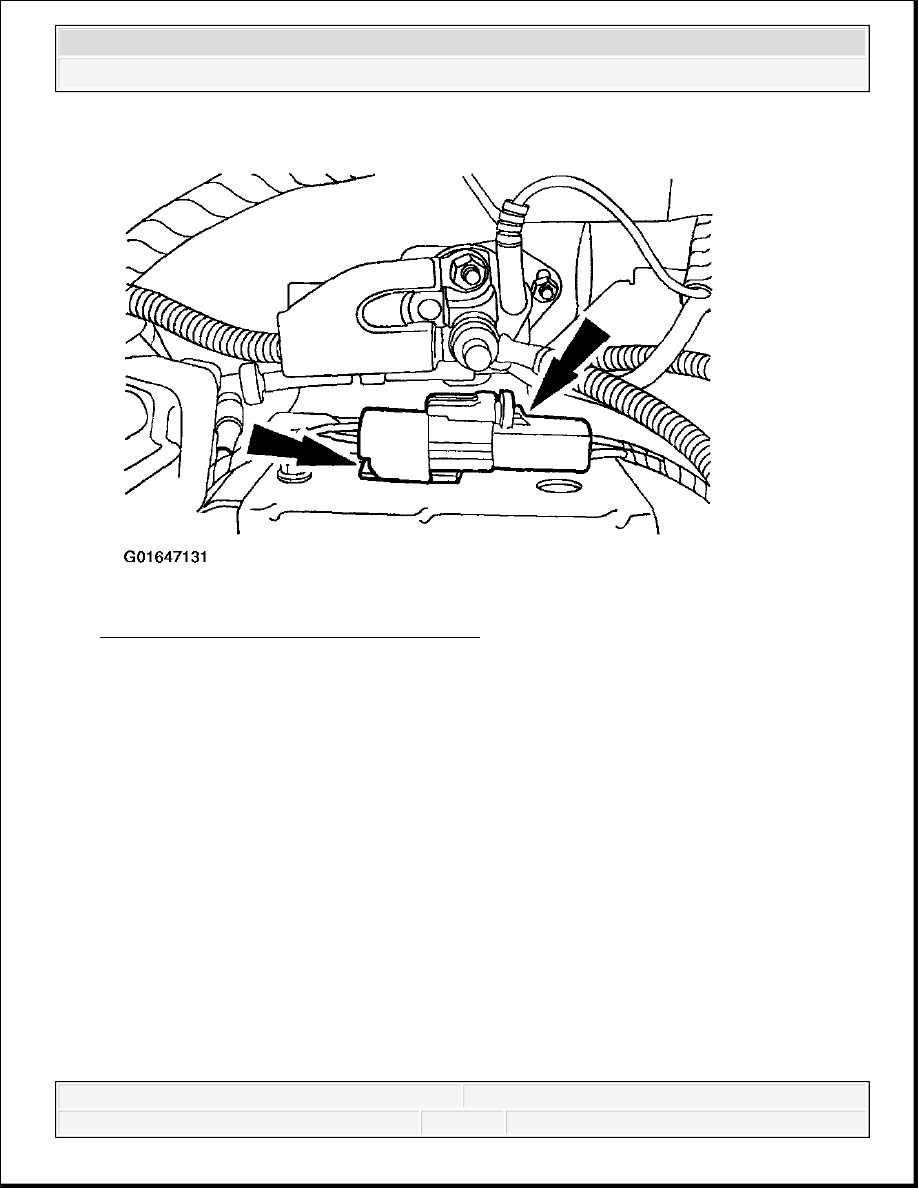

Fig. 234: Connecting Electrical Connector
Courtesy of FORD MOTOR CO.

NOTE:

Battery removed for clarity.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 235: Connecting 38-Pin, 42-Pin & 16-Pin Electrical Connectors
Courtesy of FORD MOTOR CO.

16. Connect the 38-pin, 42-pin and 16-pin electrical connectors.

Romeo Engine (4.6L)

NOTE:

Rotate the PCV valve to lock it in place.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 236: Installing PCV Valve - 4.6L
Courtesy of FORD MOTOR CO.

17. Install the PCV valve in the valve cover and connect the hose.

Windsor Engine (5.4L)

18. Install the PCV valve in the valve cover.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
